Lieferumfang:
1 x Empfänger: S4U-AC380-ANT3
1 x Sender: CP-4
1 x Bedienungsanleitung
Anwendung:
Dies ist ein Funkschalter Set, bestehend aus einem Empfänger S4U-AC380-ANT3 und einem Sender CP-4. Es kann in der Industrie-Automatisierung, Landwirtschaft-Automation und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Es kann drahtlose fernbedienung verschiedene ausrüstungen an Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
Es kann in Rollläden, Rolltore, Projektionsschirme, Markisen, Pumpen, Winden, Förderern oder andere Ausrüstungen mit AC Motoren verwendet werden. Es können AC Motor fernbedienen, um es in positive oder umgekehrte Richtung zu rotieren.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Universalnetzteil: AC 75~400V, unterstützung AC 110V, AC 120V, AC 220V, AC 240V, AC 380V.
Ausgang der Wechselstrom: Es kann AC 110V oder 220V Geräte direkt steuern oder 380V AC Geräte über das Schütz steuern.
Jeder Kanal kann bei maximalem Strom 10A arbeiten.

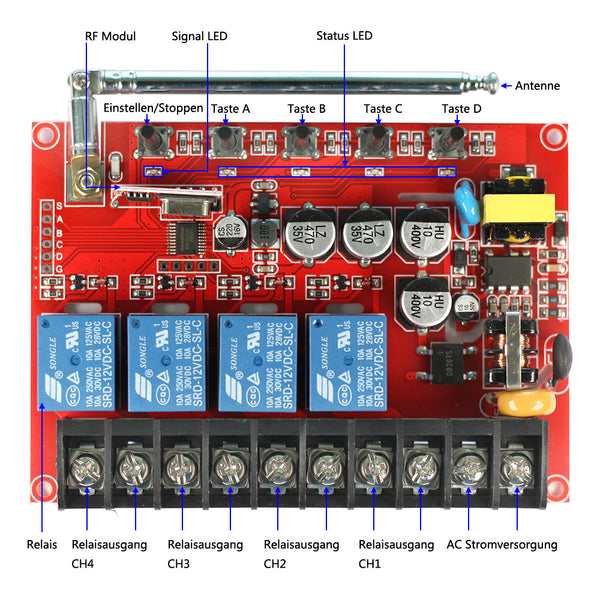

Relaisausgang: Der Empfänger ist Relaisausgang. Es können zur Steuerung DC und AC Geräte verwendet werden. Die Klemmen sind NO / NC (normalweise geöffnet / normalweise geschloßen) und es ist wie ein Funkschalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.

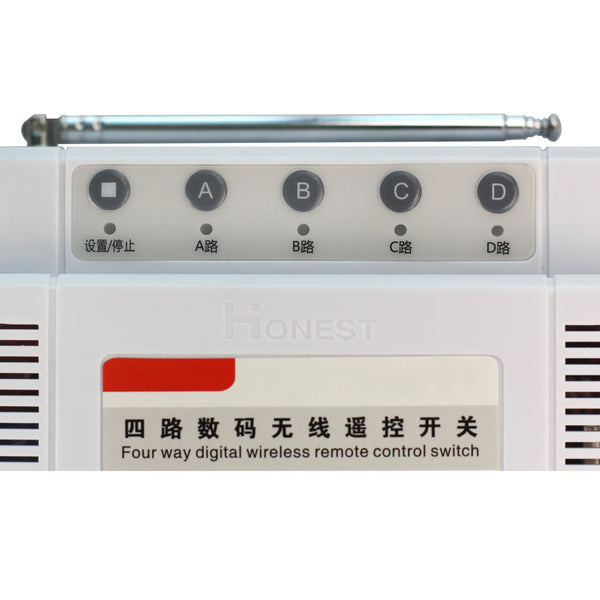

Mit 5 manuellen Tasten: Sie können die manuellen Tasten drücken, um die Geräte zu steuern.
Mit externer Teleskopantenne, der Empfänger hat einen größeren Arbeitsbereich.
Sie können den Empfänger mit Sender (Fernbedienung) von jedem Orten innerhalb einer zuverlässigen Entfernung ein / ausschalten.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Kontrolle: Der Code besteht aus Tausenden verschiedener Kombinationen, und der Empfänger arbeitet nur mit dem Sender, der den gleichen Code verwendet.
Ein oder einige Sender können einen oder einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.
Empfängerparameter:

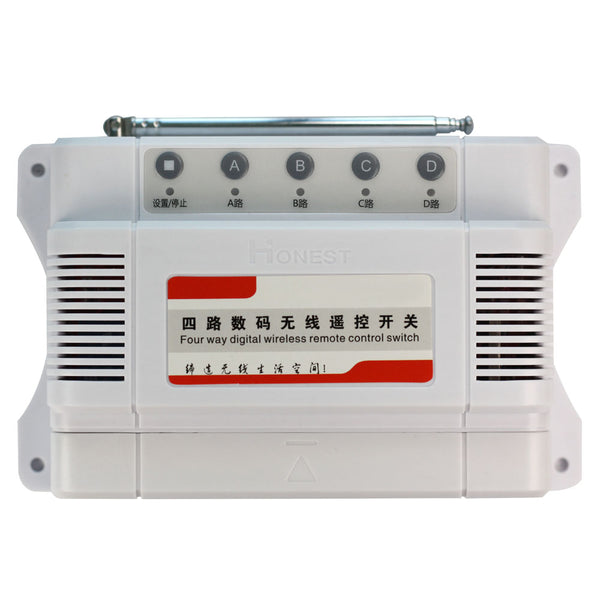

Modell: S4U-AC380-ANT3
Stromversorgung (Betriebsspannung): AC 75~400V (110V/120V/220V/240V/380V)
Ausgang: Relaisausgang (normal geöffnet)
Drahtbereich für die Terminals: 22-12 AWG
Betriebsfrequenz: 433.92MHz
Kanal: 4 CH
Kontrolle Modi: Selbstsichernd, Momentan, Verriegelung, Selbstsichernd + Verriegelung
Statische Strom: ≤6mA
Maximaler Laststrom: 10A / jeder Kanal
Betriebstemperatur: -20 ° C bis +70 ° C
Maße des Gehäuse: 140 x 85 x 40 mm
Senderparameter:

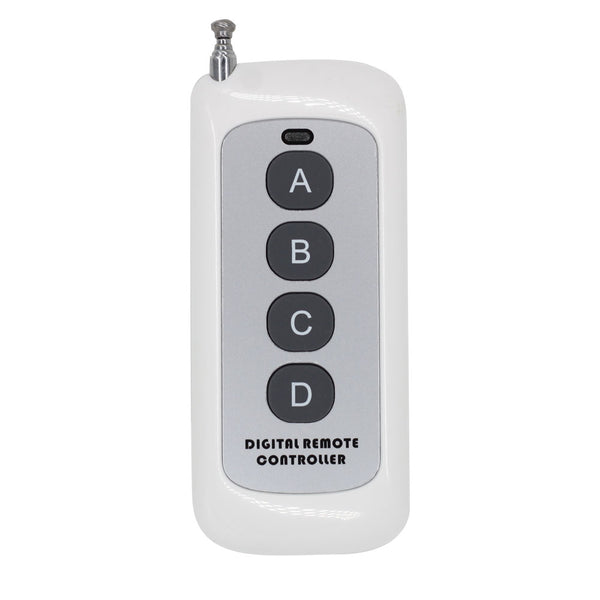

Modell: 0021012 (CP-4)
Kanal / Knopf: 4 (A, B, C, D)

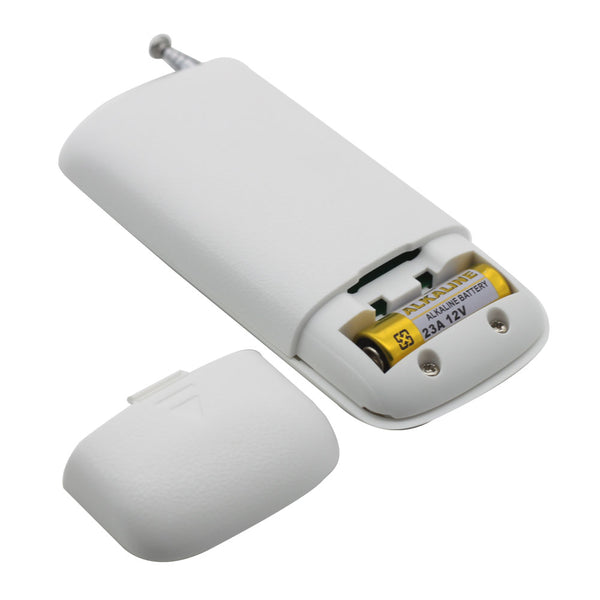

Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
Betriebsstrom: 8mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: LX2260
Sendeentfernung: 500m / 1500ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis +70 °C
Einheit Mass: 85 x 36 x 16 mm
Passende Fernbedienungen:
Die Funkschalter kann mit verschiedenem Sender arbeiten, wie C-4 (100M), CP-4 (500M), oder CB-4 (1000M) usw.
Arbeitsbereich:
Mit dem Fernbedienung wie CP-4 kann die Reichweite max. 500M im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-4.
Verwendung:

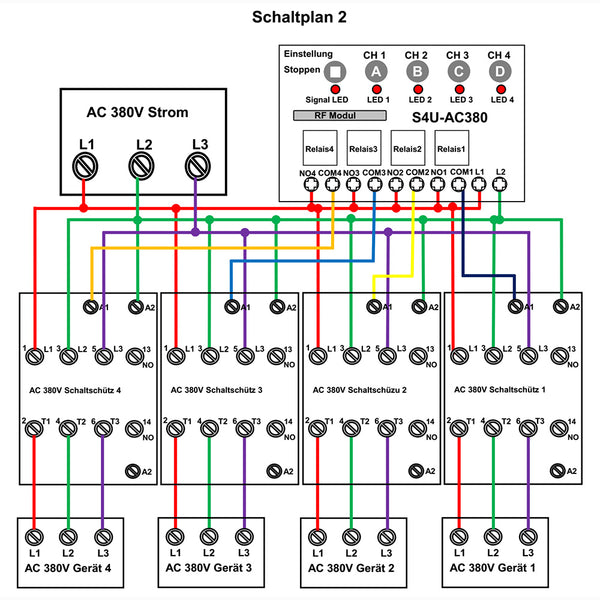

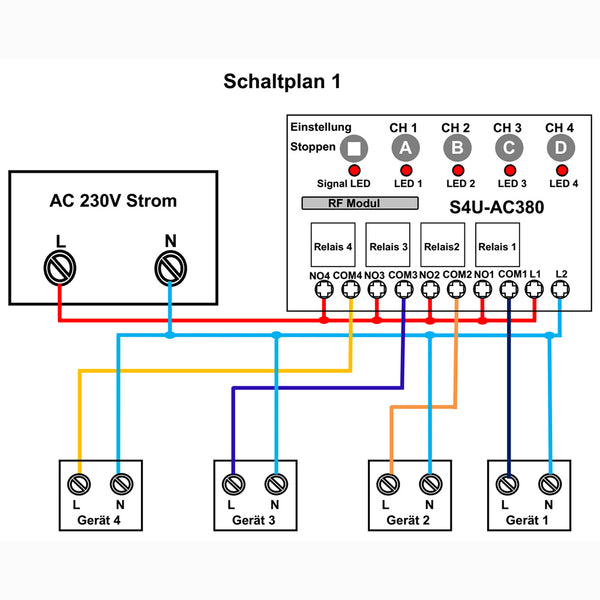

Der Empfänger kann verwendet werden, um AC 110V oder 220V Pumpen, Motoren und andere Geräte, oder AC 380V Geräte durch die 380V Schütze zu steuern, und kann nicht direkt an die 380V Geräte angeschlossen werden.

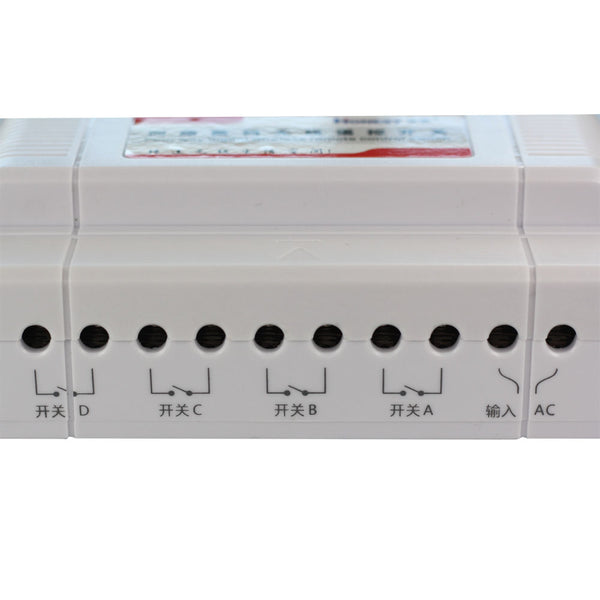

Hinweis: Der Empfänger ist ein Relaisausgang, und kein DC / AC Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen B und C sind normalerweise offen.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Kontrolle Modus vor dem Versand eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie folgt:
1) Einstellung der Modus Selbstsichernd: Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie taste A der Fernbedienung.
Modus Selbstsichernd (Arbeiten mit der Fernbedienung CP-4):
Drücken Sie die Taste A des Senders oder die Taste A des Empfängers: Das Relais 1 ist aktiviert, und das Gerät 1 ist eingeschaltet.
Drücken Sie erneut die Taste A des Senders oder die Taste A des Empfängers: Das Relais 1 ist deaktiviert, und das Gerät 1 ist ausgeschaltet.
……
Drücken Sie die Taste D des Senders oder die Taste D des Empfängers: Das Relais 4 ist aktiviert, und das Gerät 4 ist eingeschaltet.
Drücken Sie erneut die Taste D des Senders oder die Taste D des Empfängers: Das Relais 4 ist deaktiviert, und das Gerät 4 ist ausgeschaltet.
2) Einstellung der Modus Momentan: Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Taste B der Fernbedienung.
Modus Momentan (Arbeiten mit der Fernbedienung CP-4):
Drücken und halten die Taste A des Senders oder die Taste A des Empfängers: Das Relais 1 ist aktiviert, und das Gerät 1 ist eingeschaltet.
Lassen Sie die Taste A des Senders oder die Taste A des Empfängers: Das Relais 1 ist deaktiviert, und das Gerät 1 ist ausgeschaltet.
……
Drücken und halten die Taste D des Senders oder die Taste D des Empfängers: Das Relais 4 ist aktiviert, und das Gerät 4 ist eingeschaltet.
Lassen Sie die Taste D des Senders oder die Taste D des Empfängers: Das Relais 4 ist deaktiviert, und das Gerät 4 ist ausgeschaltet.
3) Einstellung der Modus Verriegelung: Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Taste C der Fernbedienung.
Modus Verriegelung (Kanal 1 und 2): Kanal 3 und 4 sind unbrauchbar.

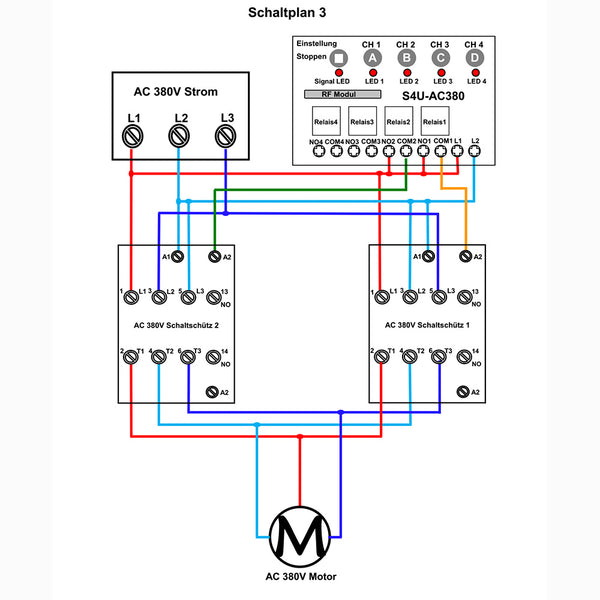

Hinweis: Dieser Modus eignet sich für die Vorwärts und Rückwärtsdrehung des 380V motor (siehe folgenden Schaltplan 3). Zwei Kanäle 1 und 2 können nicht gleichzeitig aktiviert werden.
Drücken Sie die Taste A des Senders oder die Taste A des Empfängers: Das Relais 1 ist aktiviert, und der 380V Motor rotiert in positive Richtung.
Drücken Sie die Taste C des Senders oder die Taste C des Empfängers: Das Relais 1 ist deaktiviert, und der 380V Motor stoppt.
Drücken Sie die Taste B des Senders oder die Taste B des Empfängers: Das Relais 2 ist aktiviert, und der 380V Motor rotiert in umgekehrte Richtung.
Drücken Sie die Taste D des Senders oder die Taste D des Empfängers: Das Relais 2 ist deaktiviert, und der 380V Motor stoppt.
4) Einstellung der Modus Selbstsichernd + Verriegelung: Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Taste D der Fernbedienung.
Modus Selbstsichernd (Kanal 1) + Modus Verriegelung (Kanal 2 und 3), Kanal 4 ist unbrauchbar.

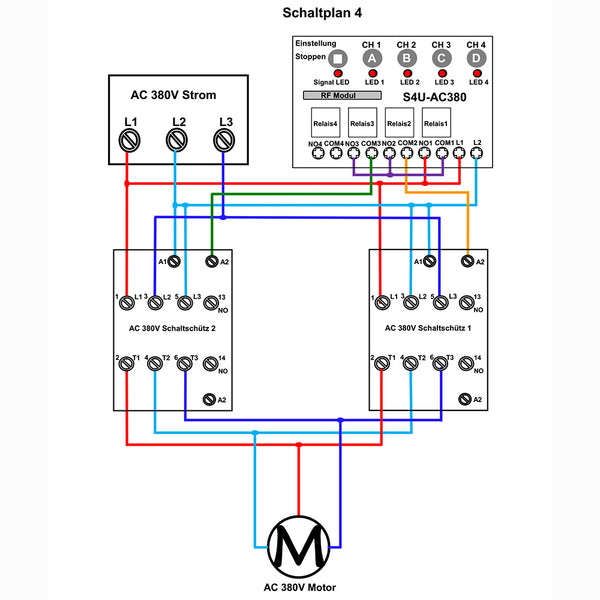

Hinweis: Dieser Modus eignet sich für die Vorwärts und Rückwärtsdrehung des 380V motor (siehe folgenden Schaltplan 4). Zwei Kanäle 2 und 3 können nicht gleichzeitig aktiviert werden.
Manuelle Taste "Stop" des Empfängers:
In jedem Fall werden durch Drücken dieser manuellen Taste alle Relais deaktiviert.
