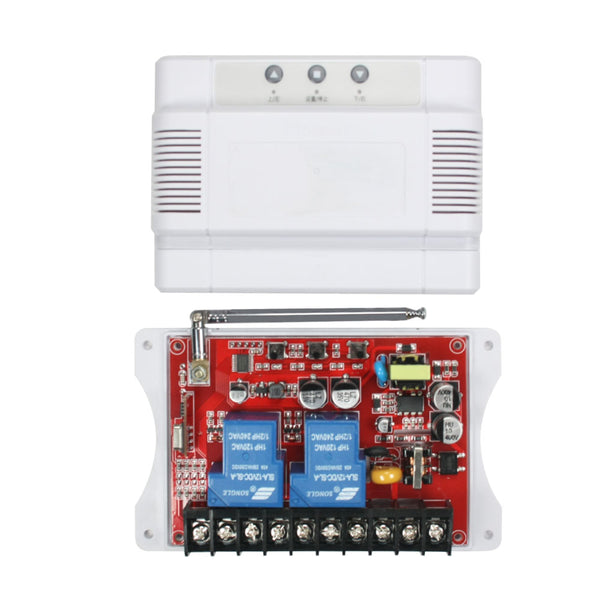

Lieferumfang:
1 x Empfänger: S1PFA-AC-ANT3
1 x Sender: CV-4-2
1 x Bedienungsanleitung
Anwendung:
Der Empfänger S1PFA-AC-ANT3 und der Sender CV-4-2 bilden ein drahtloses Senderempfängersystem. Dieses System kann für Rollladen, Rolljalousien / Türen, Leinwände, Markisen, Pumpen, Winden, Förderanlagen oder anderen Geräten und Mechanik mit AC motoren verwendet werden. Wenn Sie einen AC motor an diesen Empfänger anschließen, können Sie den Motor mit der Fernbedienung in positiver oder umgekehrter Richtung drehen. Sie können den Endschalter oder den manuellen Schalter an den Empfänger anschließen und damit den Motor stoppen.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Universalnetzteil: AC 75~400V, arbeiten mit dem Motor von AC 110V, AC 120V, AC 220V, AC 240V, AC 380V.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 40A arbeiten.
Mit drei manuellen Tasten: Sie können den Motor mit manuellen Tasten steuern.
Mit den Terminals Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter oder externe Geräte anschließen, um den Motor zu stoppen.
Mit kabelgebundenen Steuerklemmen: Sie können manuelle Schalter anschließen, um den Motor zu steuern.
Mit externer Teleskopantenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

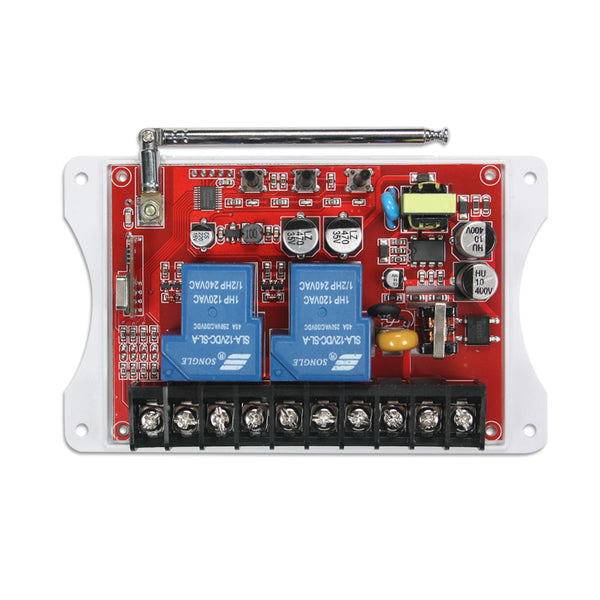

Empfängerparameter:
Modell: S1PFA-AC-ANT3
Betriebsspannung: AC 75~400V (110V/120V/220V/240V/380V)
Arbeitsfrequenz: 433 MHz
Kanal: 1 CH, kann mit 1 Wechselstrommotor arbeiten
Statische Strom: ≤6mA
Ausgangstyp: AC 75~400V (110V/120V/220V/240V/380V)
Maximaler Laststrom des Relais: 40A / Jeder kanal, daher darf der maximale Anlaufstrom des Motors 40A nicht überschreiten.
Drahtbereich für die Terminals: 22-12 AWG
2 Wählbare Modi: Verriegelung, Momentan
Sensitivität des Empfängers: -115 dB
Betriebstemperatur: -20 ° C to +70 ° C
Maße des Gehäuse: 138 x 85 x 40 mm
Senderparameter:

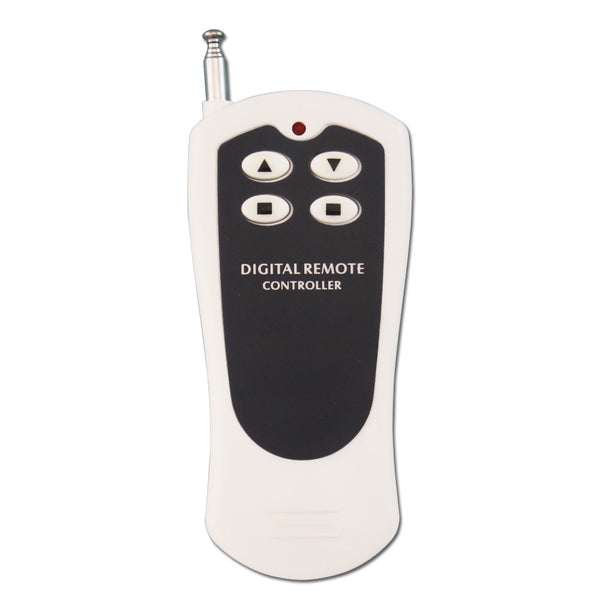

Modell: 0021051 (CV-4-2)
Kanal / Knopf: 4 (▲, ▼, Zwei ■)

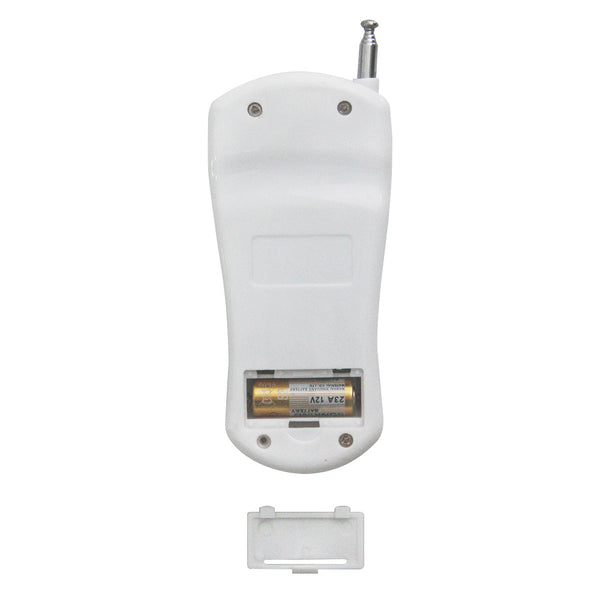

Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
Betriebsstrom: 15mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: LX2260A-R4
Sendeentfernung: 500m / 1500ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis +70 °C
Einheit Mass: 110 x 50 x 18 mm
Passende Fernbedienungen:
Die Funkschalter kann mit verschiedenem Sender arbeiten, wie CV-4-2 (500M), oder CB-4 (1000M) usw.
Arbeitsbereich:
Mit dem Fernbedienung wie CV-4-2 kann die Reichweite max. 500M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird es durch Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-4.
Verwendung:

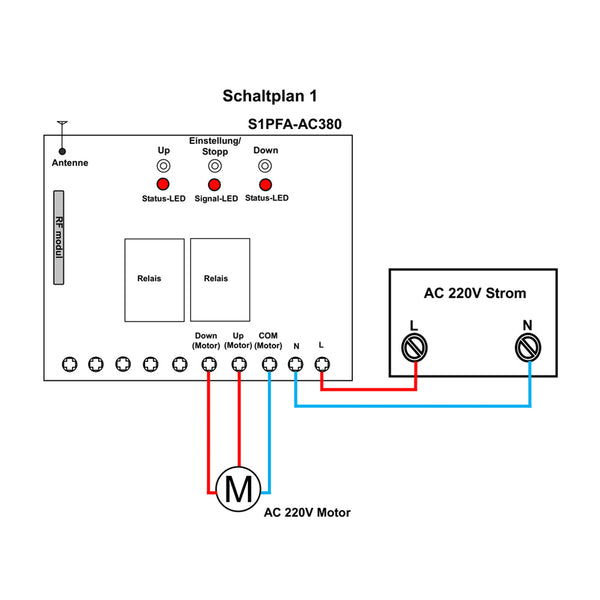

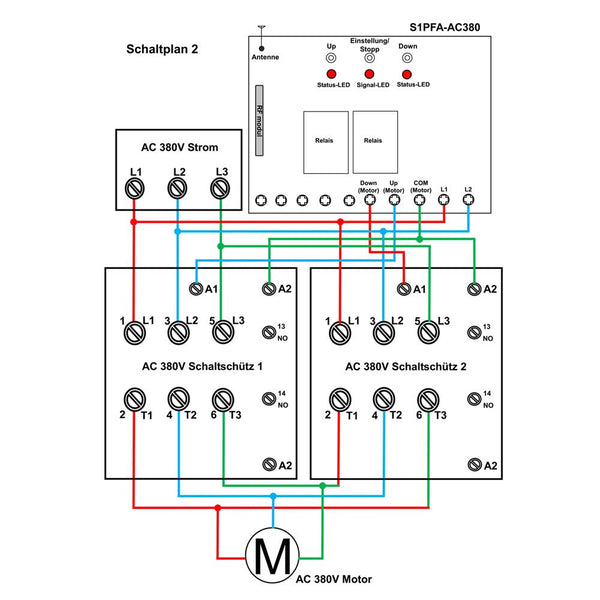

Der Empfänger kann verwendet werden, um AC 380V Pumpen, Motoren und andere Geräte durch die 380V Schütze zu steuern, und kann nicht direkt an die 380V Geräte angeschlossen werden.
Hinweis: Der Empfänger ist ein Relaisausgang, und kein DC/AC Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Zwei Klemmen sind normalerweise offen.
Einstellen des verschiedenen Kontrolle Modis:
Der Empfänger wird vor Verlassen des Werks in den Verriegelungsmodus versetzt. Wenn Sie den Momentanmodus benutzen möchten, gehen Sie wie folgt:
1) Einstellung des Verriegelungsmodus mit der Funktion der normalerweise offener Grenze: Wenn der Empfänger im Stand des Lernstatus ist, drücken Sie die Taste ▲ am Sender.
Einstellung des Verriegelungsmodus mit der Funktion der normalerweise geschlossenen Grenze: Wenn der Empfänger im Stand des Lernstatus ist, drücken Sie die Taste ▼ am Sender.
Der Bedienung durch den Sender, wie CV-4-2:
Drücken Sie die Taste ▲ am Sender: Motor dreht in positiver Richtung.
Drücken Sie die linke Taste ■ am Sender: Motor stoppt.
Drücken Sie die Taste ▼ am Sender: Motor dreht in umgekehrter Richtung.
Drücken Sie die linke Taste ■ am Sender: Motor stoppt.
2) Einstellung des Momentanmodus mit der Funktion der normalerweise offenen Grenze: Wenn der Empfänger im Stand des Lernstatus ist, drücken Sie die linke Taste ■ am Sender.
Einstellung des Momentanmodus mit der Funktion der normalerweise geschlossenen Grenze: Wenn der Empfänger im Stand des Lernstatus ist, drücken Sie die rechte Taste ■ am Sender.
Der Bedienung durch den Sender, wie CV-4-2:
Drücken und halten die Taste ▲ am Sender: Motor dreht in positiver Richtung.
Lassen Sie die Taste ▲ los: Motor stoppt.
Drücken und halten die Taste ▼ am Sender: Motor dreht in umgekehrter Richtung.
Lassen Sie die Taste ▼ los: Motor stoppt.
Beachten 1: Wenn Sie bei der Motorschutzfunktion die Laufrichtung des Motors ändern möchten, während der Motor vorwärts oder rückwärts läuft, müssen Sie zuerst die linke Taste ■ drücken, um den Motor anzuhalten, und dann die Steuertaste für die andere Richtung drücken.
Beachten 2: Um Fehlbedienungen zu vermeiden, wird der Empfänger automatisch gesperrt, wenn innerhalb von 3 Minuten keine Bedienung erfolgt. Wenn Sie den Betrieb fortsetzen möchten, drücken Sie die rechte Taste ■ am Sender, um ihn zu entsperren.
Grenzwertfunktion:

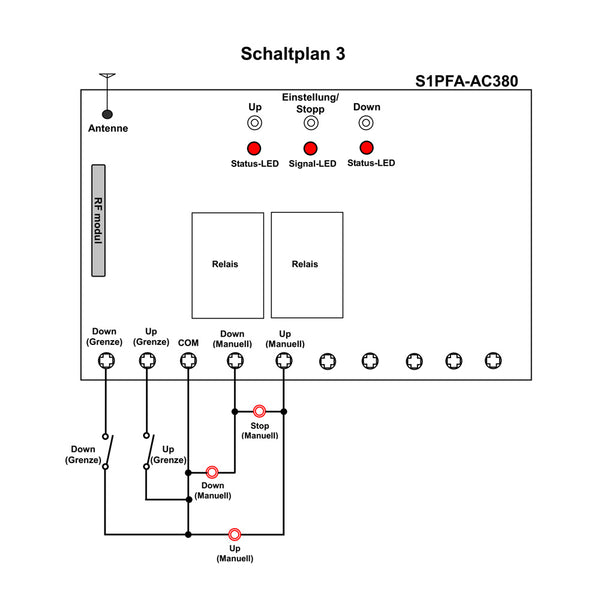

1) Wenn der Empfänger in der normalerweise offenen Grenzwertfunktion arbeitet, können zwei normalweise offenen Endschalter an die terminals der Grenzwert Steuerung gemäß dem folgenden Schaltplan 3 anschließen, dann können Sie Endschalter zum Stoppen des Motors verwenden.
Wenn der Motor in positive Richtung dreht, wenn Sie den Endschalter "Up" anschließen, stoppt der Motor automatisch.
Wenn der Motor in umgekehrter Richtung dreht, wenn Sie den Endschalter "Down" anschließen, stoppt der Motor automatisch.
2) Wenn der Empfänger in der normalerweise geschlossenen Grenzwertfunktion arbeitet, können zwei normalerweise geschlossen Endschalter an die terminals der Grenzwert Steuerung gemäß dem folgenden Schaltplan 3 anschließen, dann können Sie Endschalter zum Stoppen des Motors verwenden.
Wenn der Motor in positive Richtung dreht, wenn Sie den Endschalter "Up" trennen, stoppt der Motor automatisch.
Wenn der Motor in umgekehrter Richtung dreht, wenn Sie den Endschalter "Down" trennen, stoppt der Motor automatisch.

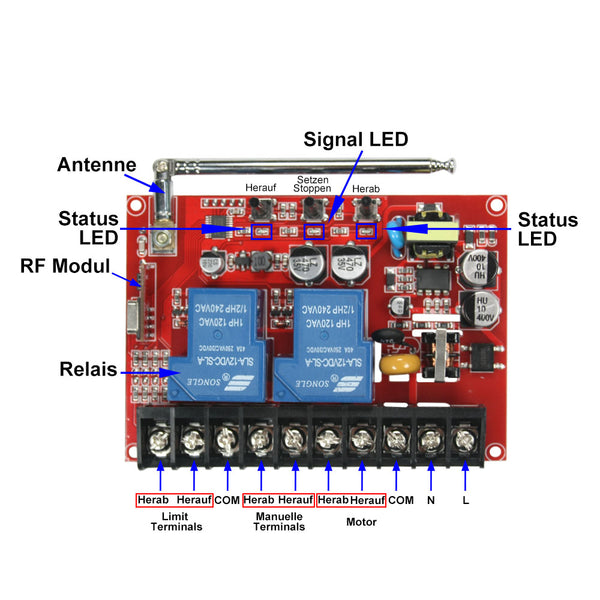

Manuelle Taste:
Drücken Sie die manuelle Taste ▲ des Empfängers: Der Motor rotiert in positive Richtung.
Drücken Sie die manuelle Taste ■ des Empfängers: Der Motor stoppt.
Drücken Sie die manuelle Taste ▼ des Empfängers: Der Motor rotiert in umgekehrte Richtung.
Drücken Sie die manuelle Taste ■ des Empfängers: Der Motor stoppt.
Installation externer Handschalter:
Sie können drei externe Handschalter (normalweise geöffnet Typ) an den terminals der Handbedienung gemäß Schaltplan 3 anschließen, dann können Sie externe Handschalter zur Steuerung des Motors verwenden.
Wenn drücken Sie die Handschalter "Up": Der Motor rotiert in positive Richtung.
Wenn drücken Sie die Handschalter "Stop": Der Motor stoppt.
Wenn drücken Sie die Handschalter "Down": Der Motor rotiert in umgekehrte Richtung.
Wenn drücken Sie die Handschalter "Stop": Der Motor stoppt.
