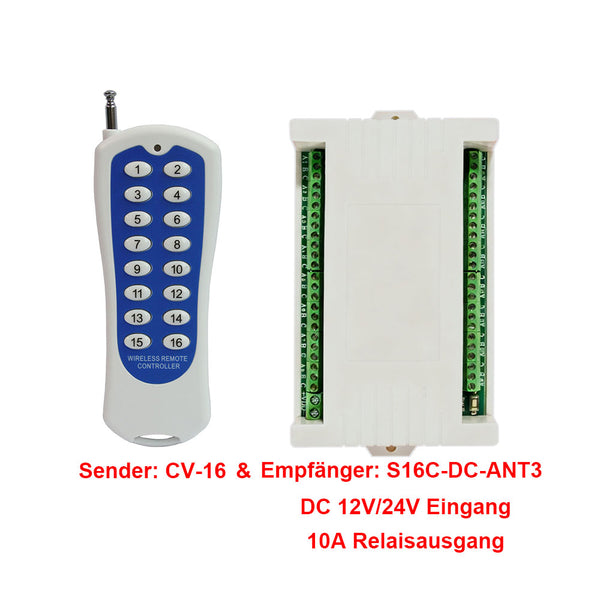

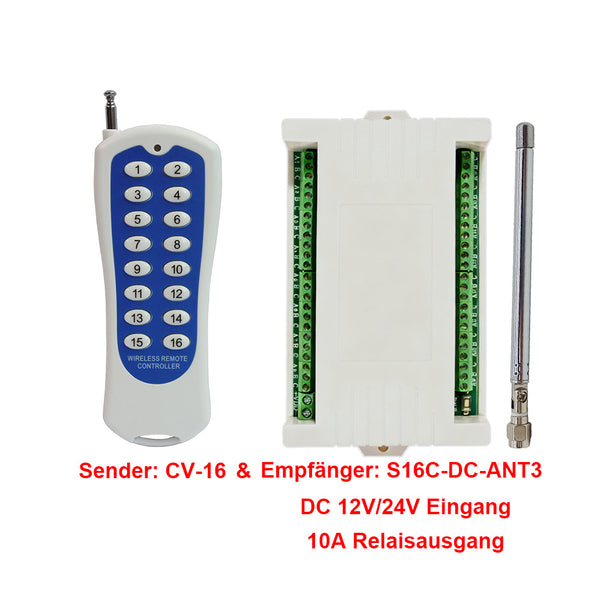

Lieferumfang:
1 x Empfänger: S16C-DC-ANT3
1 x Sender: CV-16
1 x Bedienungsanleitung
Anwendung:
Dieser Empfänger S16C-DC-ANT3 und der Sender CV-16 bilden ein Empfänger Sender System. Dieses System kann in der Industrie-Automatisierung, Landwirtschaft-Automation und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Es kann drahtlose fernbedienung verschiedene ausrüstungen an Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Stromversorgung: Zwei Betriebsspannungsversionen, DC 12V, 24V.

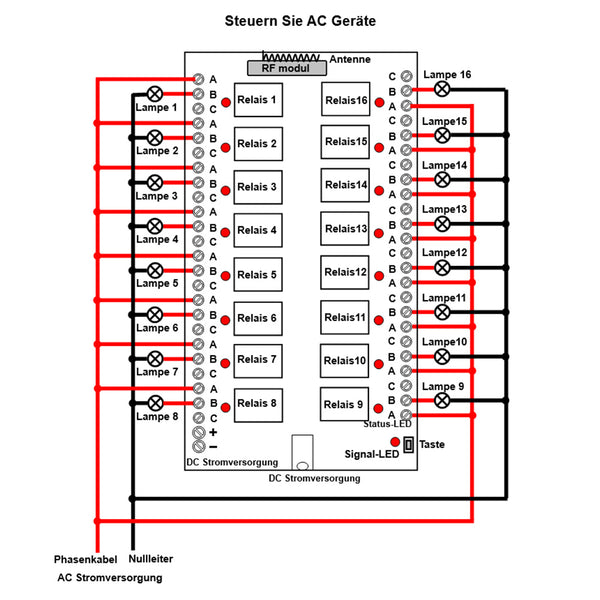

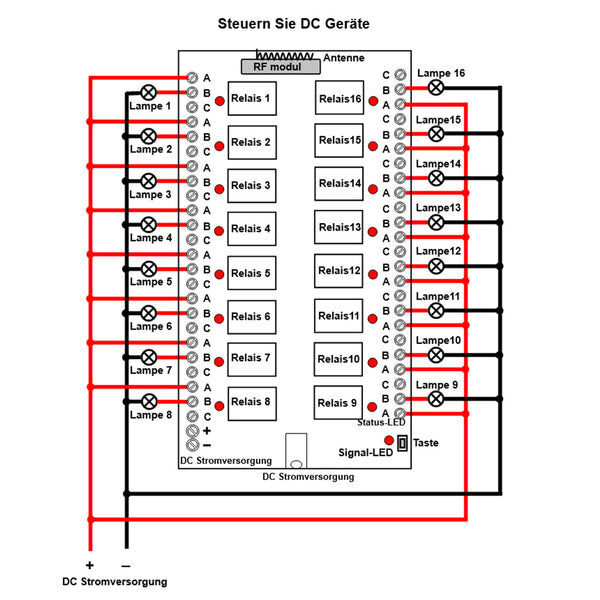

Relaisausgang: Der Empfänger ist Relaisausgang. Es können zur Steuerung DC und AC Geräte verwendet werden. Die Klemmen sind NO / NC (normalweise geöffnet / normalweise geschloßen) und es ist wie ein Funkschalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.
Jeder Kanal kann bei maximalem Strom 10A arbeiten.
Mit externer Teleskopantenne, der Empfänger hat einen größeren Arbeitsbereich.
Sie können die Geräte durch den Empfänger und den Sender (Fernbedienung) steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Die drahtlose Funksignale können durch Wände, Böden, Türen oder Fenster.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Kontrolle: Der Code besteht aus Tausenden verschiedener Kombinationen, und der Empfänger arbeitet nur mit dem Sender, der den gleichen Code verwendet.
Ein oder einige Sender können einen oder einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

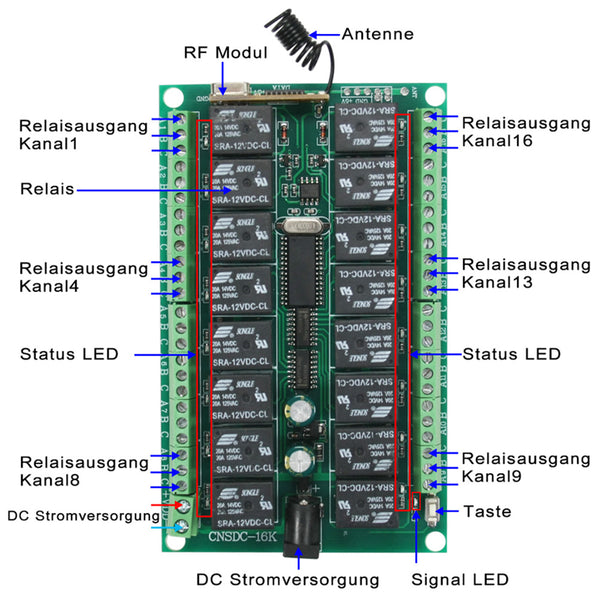

Empfängerparameter:
Modell: S16C-DC12-ANT3 / S16C-DC24-ANT3
Stromversorgung (Betriebsspannung): DC12V±1V (S16C-DC12-ANT3), DC24V±2V (S16C-DC24-ANT3)
Ausgang: Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Drahtbereich für die Terminals: 24-18 AWG
Betriebsfrequenz: 433.92MHz
Kanal: 16 CH
Kontrollmodus: Selbstsichernd, Momentan, Verriegelung, Selbstsichernd + Momentan
Statische Strom: ≤6mA
Maximaler Laststrom: 10A / Kanal
Betriebstemperatur: -20 ° C bis +70 ° C

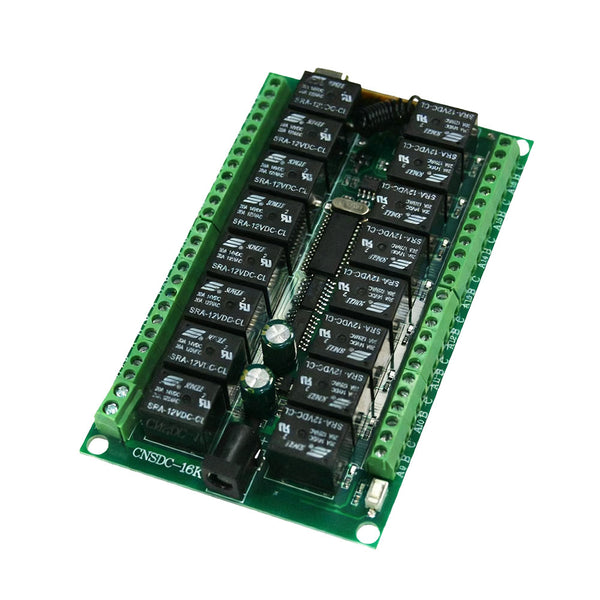

Maße der PCB: 120 x 73 x 16 mm

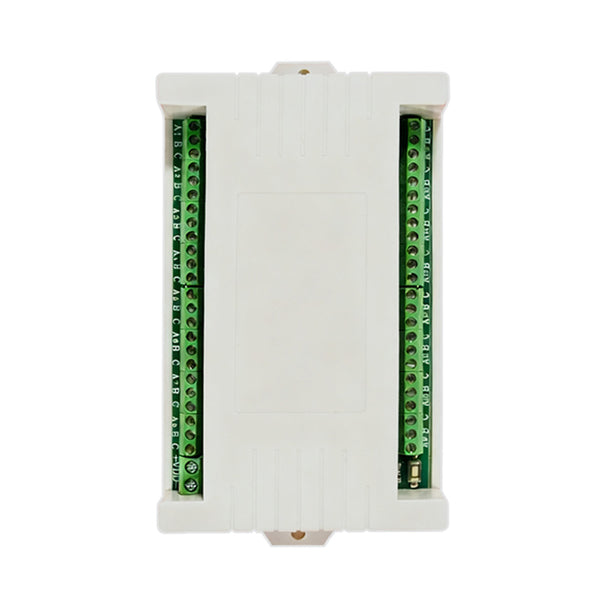

Maße des Gehäuse: 142 x 80 x 30 mm

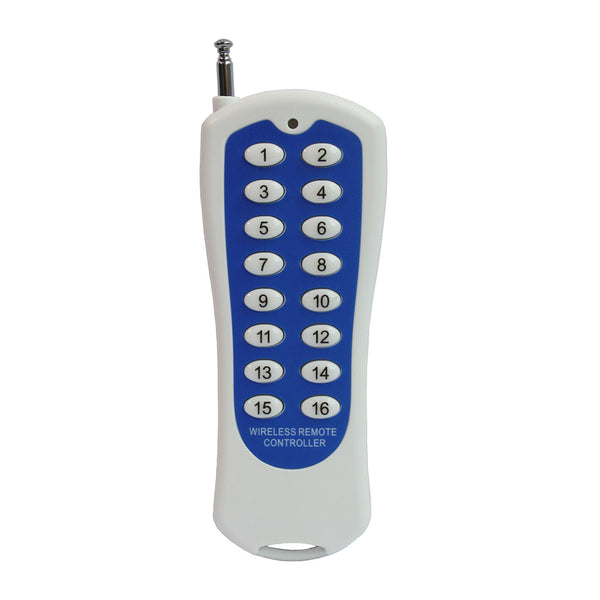

Senderparameter:
Modell: 0021074 (CV-16)
Kanal / Knopf: 16 (1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16)

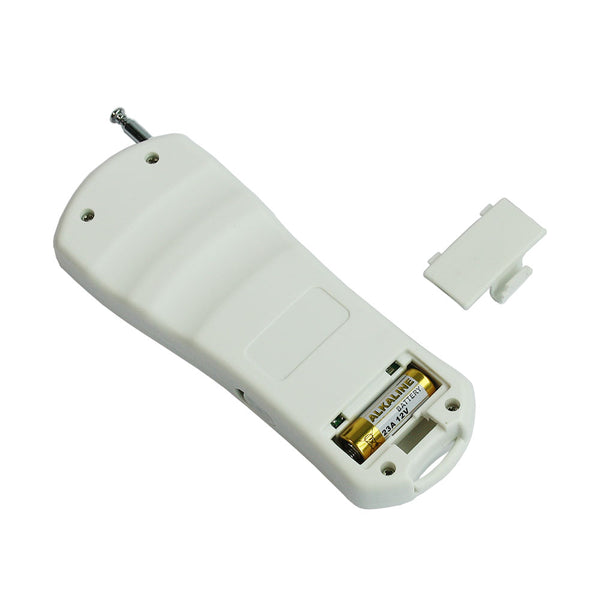

Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
Betriebsstrom: 15mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262 / PT2264 / SC2262
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 500m / 1500ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis +70 °C
Einheit Mass: 118 x 50 x 17 mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie CV-16 (500M), C-1 (100M), oder CB-1 (1000M) usw.
Hinweis 1: Wenn Sie die Sender CV-16 verwenden, um mit diesem Empfänger zu arbeiten, da der Sender CV-16 insgesamt 16 Tasten hat, so dass jede Taste einen Kanal dieses Empfängers auslöst.
Hinweis 2: Wenn Sie die Sender C-1 oder CB-1 verwenden, um mit diesem Empfänger zu arbeiten, da diese Sender nur eine Taste haben, so dass jeder Sender einen Kanal dieses Empfängers auslöst.
Arbeitsbereich:
Mit dem Fernbedienung wie CV-16 kann die Reichweite max. 500M im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Kontrolle Modus vor dem Versand eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie folgt:
1) Einstellung der Modus Selbstsichernd: Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Knopf 1 der Fernbedienung.
Modus Selbstsichernd (Kanal 1~16): Drücken -> Öffnen; Nochmal drücken -> Schließen.
Drücken Sie die Taste 1: Das Relais 1 ist aktiviert (verbinden Sie die Klemmen A und B, trennen Sie die Klemmen B und C), und die Lampe 1 wird eingeschaltet.
Drücken Sie die Taste 1 erneut: Das Relais 1 ist deaktiviert (trennen Sie die Klemmen A und B, verbinden Sie die Klemmen B und C), und die Lampe 1 wird ausgeschaltet.
............
Drücken Sie die Taste 16: Das Relais 16 ist aktiviert (verbinden Sie die Klemmen A und B, trennen Sie die Klemmen B und C), und die Lampe 16 wird eingeschaltet.
Drücken Sie die Taste 16 erneut: Das Relais 16 ist deaktiviert (trennen Sie die Klemmen A und B, verbinden Sie die Klemmen B und C), und die Lampe 16 wird ausgeschaltet.
2) Einstellung der Modus Momentan: Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Knopf 2 der Fernbedienung.
Modus Momentan (Kanal 1~16): Drücken und halten-> Öffnen; Loslassen -> Schließen.
Drücken und halten die Taste 1: Das Relais 1 ist aktiviert (verbinden Sie die Klemmen A und B, trennen Sie die Klemmen B und C), und die Lampe 1 wird eingeschaltet.
Lassen Sie die Taste 1 los: Das Relais 1 ist deaktiviert (trennen Sie die Klemmen A und B, verbinden Sie die Klemmen B und C), und die Lampe 1 wird ausgeschaltet.
............
Drücken und halten die Taste 16: Das Relais 16 ist aktiviert (verbinden Sie die Klemmen A und B, trennen Sie die Klemmen B und C), und die Lampe 16 wird eingeschaltet.
Lassen Sie die Taste 16 los: Das Relais 16 ist deaktiviert (trennen Sie die Klemmen A und B, verbinden Sie die Klemmen B und C), und die Lampe 16 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Knopf 3 der Fernbedienung.
Modus Verriegelung (Kanal 1~16): Drücken ->Öffnen; Drücken anderen Knopf -> Schließen.
Drücken Sie die Taste 1: Das Relais 1 ist aktiviert (verbinden Sie die Klemmen A und B, trennen Sie die Klemmen B und C), und die Lampe 1 wird eingeschaltet. Weitere 15 Relais sind deaktiviert (trennen Sie die Klemmen A und B, verbinden Sie die Klemmen B und C), und weitere 15 Lampen sind ausgeschaltet.
............
Drücken Sie die Taste 16: Das Relais 16 ist aktiviert (verbinden Sie die Klemmen A und B, trennen Sie die Klemmen B und C), und die Lampe 16 wird eingeschaltet. Weitere 15 Relais sind deaktiviert (trennen Sie die Klemmen A und B, verbinden Sie die Klemmen B und C), und weitere 15 Lampen sind ausgeschaltet.
4) Einstellung der Modus Selbstsichernd (Kanäle 1~8) + Momentan (Kanäle 9~16): Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Knopf 4 der Fernbedienung.
