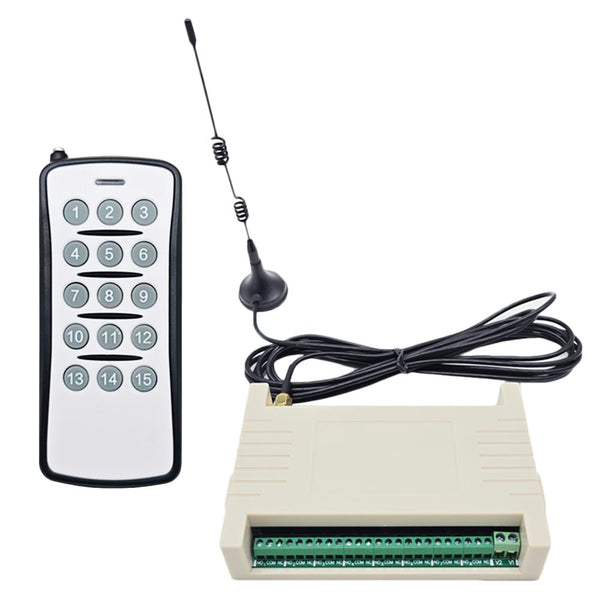

Lieferumfang:

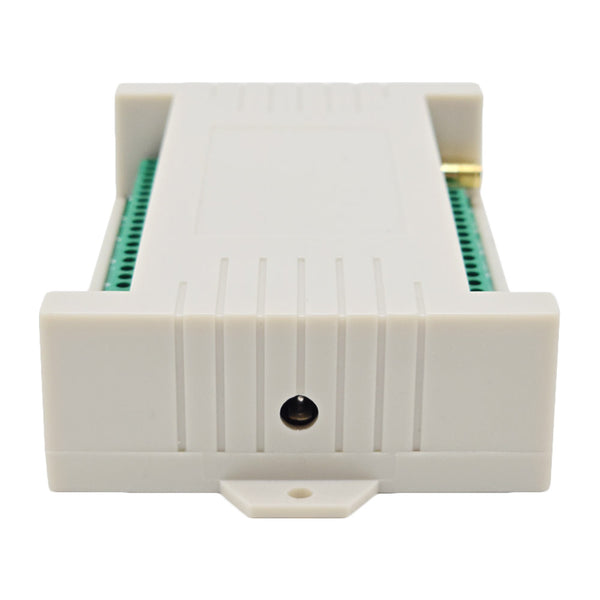

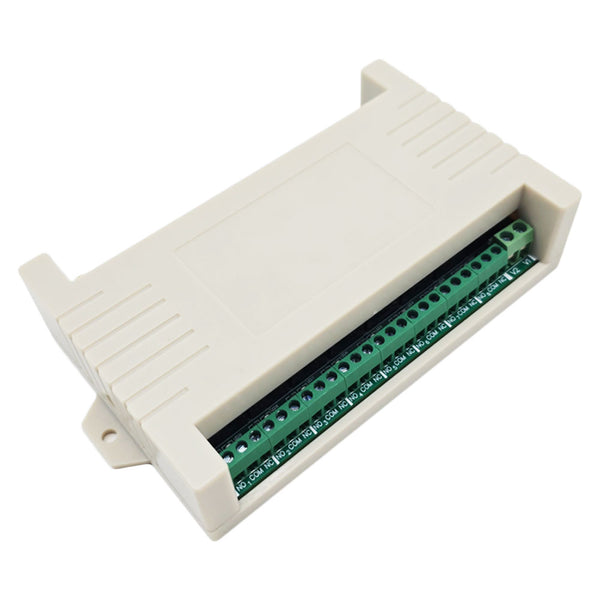

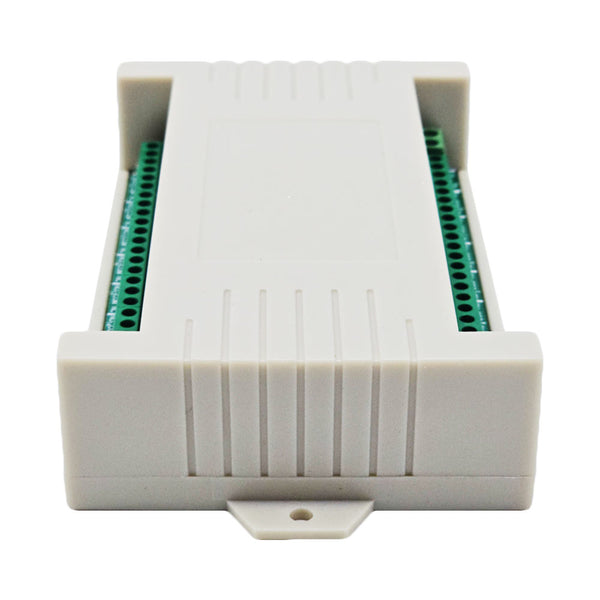

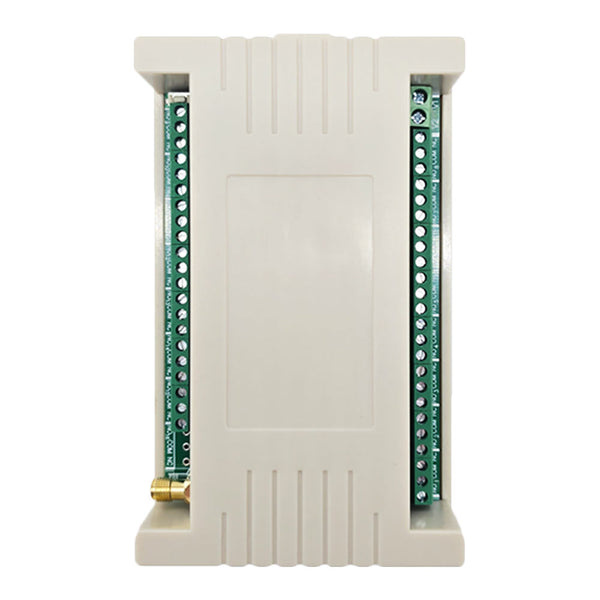

1 x Empfänger: S15C-DC-ANT3
1 x Sender: CV-15
1 x Bedienungsanleitung
Anwendung:

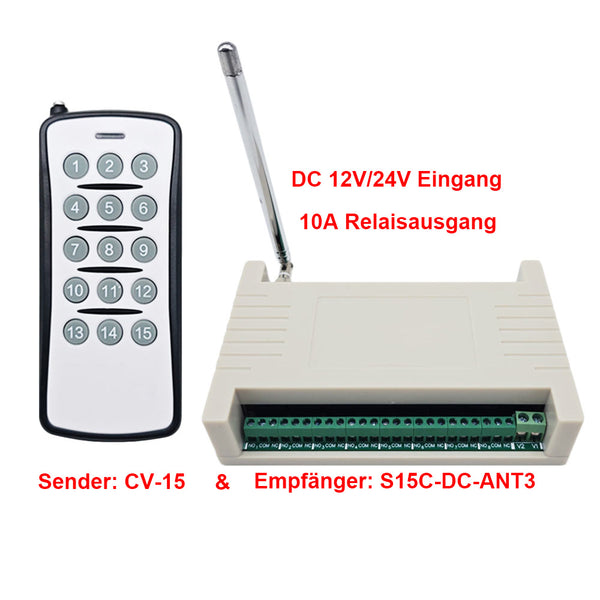

Dieser Empfänger S15C-DC-ANT3 und der Sender CV-15 bilden ein Empfänger Sender System. Dieses System kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann AC oder DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Zwei Betriebs spannungs versionen, DC 12V, 24V optional.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.
Jeder Kanal kann bei maximalem Strom 10A arbeiten.

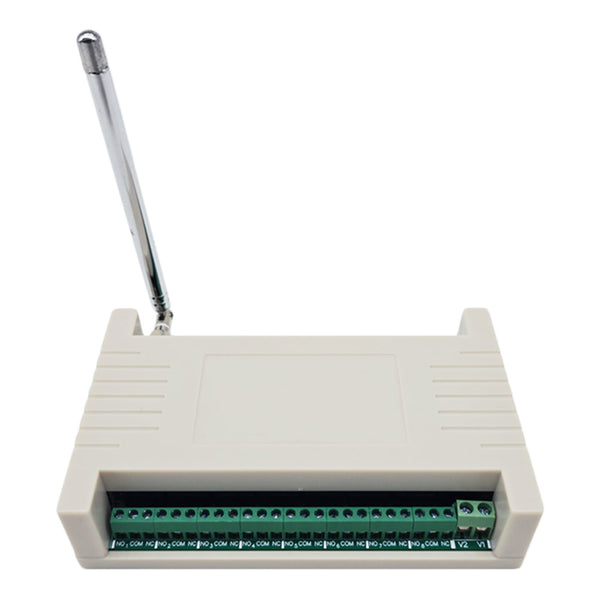

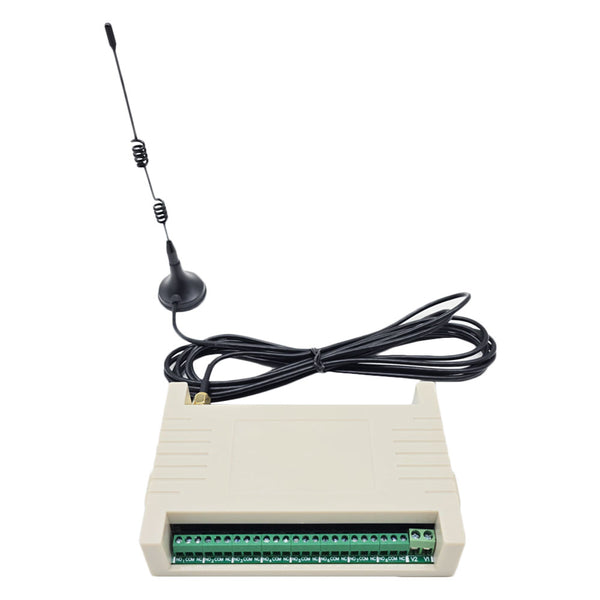

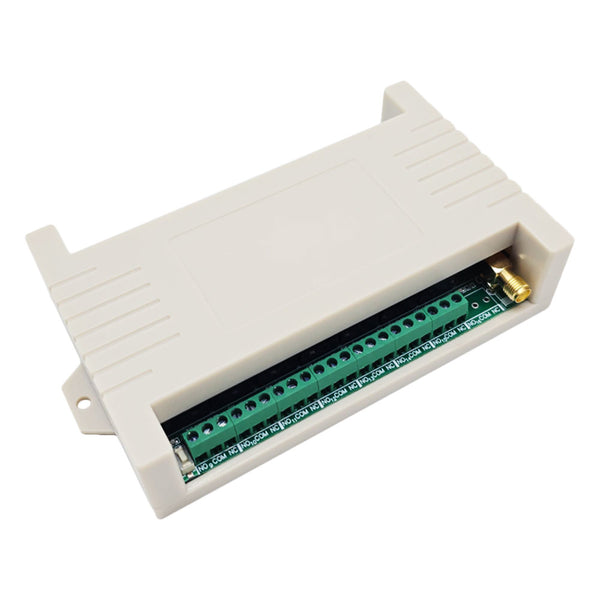

Mit externer teleskopisch Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

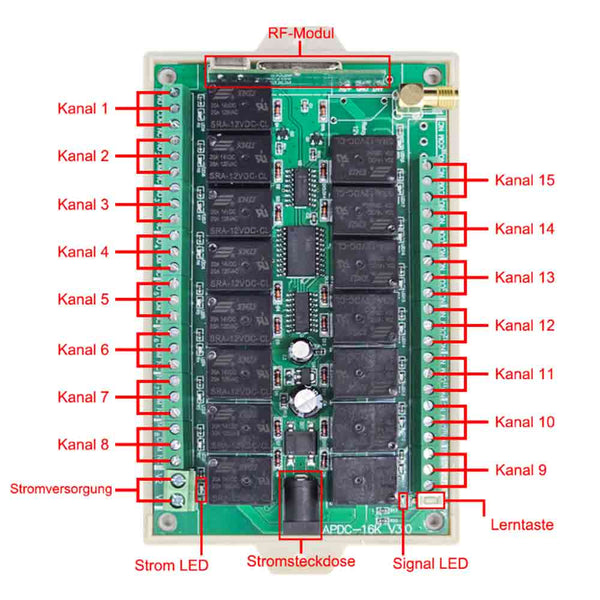

Empfängerparameter:
Modell: S15C-DC-ANT3
Betriebsspannung: 12±1V DC (Modell S15C-DC12), oder 24±2V DC (Modell S15C-DC24), die Betriebsspannung muss angegeben werden bei der Bestellung.
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 15 CH
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Maximale Lastspannung des Relais: 240VAC oder 28VDC
Maximaler Laststrom des Relais: 10A / Kanal
Drahtbereich für die Terminals: 24-18 AWG
5 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Mischen Modi
Betriebstemperatur: -20°C bis +70°C

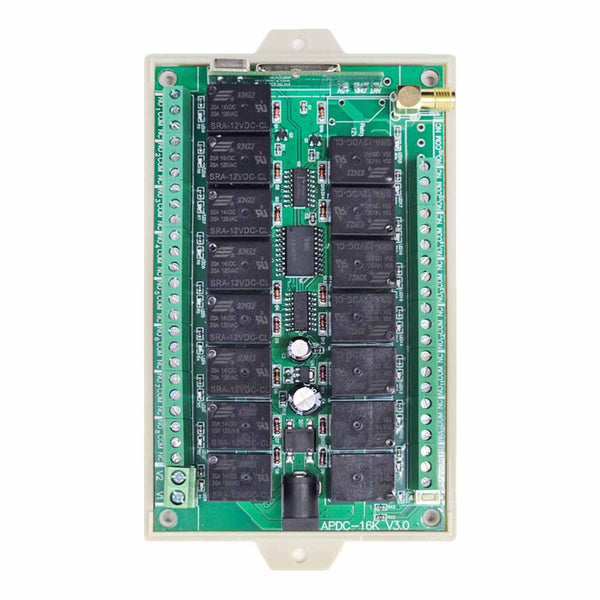

Maße der PCB: 120 x 73 x 17 mm
Maße des Gehäuse: 126 x 79 x 30 mm

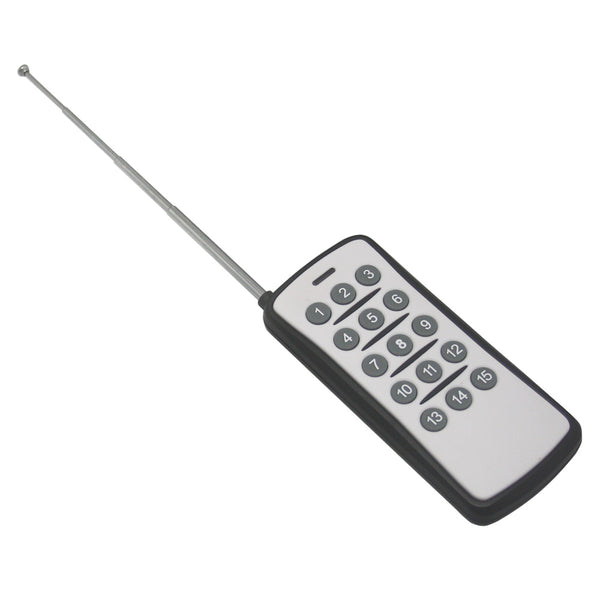

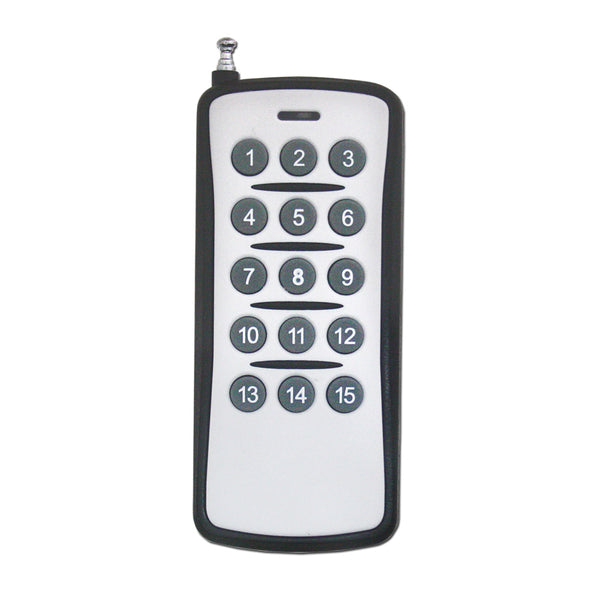

Senderparameter:
Modell: 0021015 (CV-15)
Kanal / Knopf: 15 (1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15)

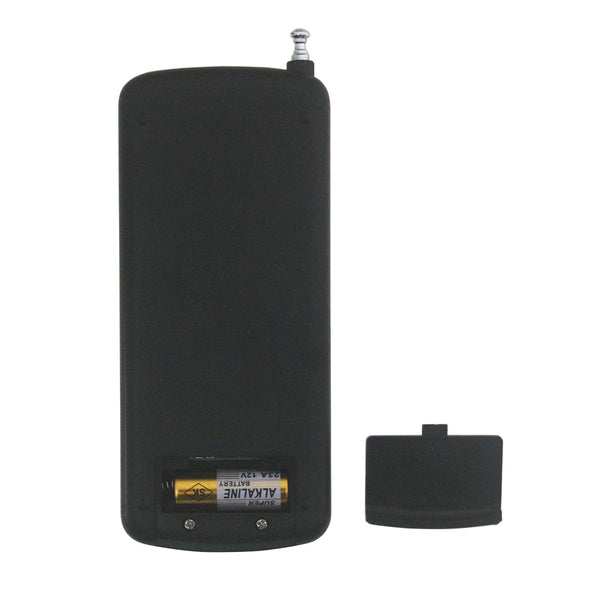

Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
Betriebsstrom: 15mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262 / PT2264 / SC2262
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 500m / 1500ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis +70 °C
Einheit Mass: 118 x 50 x 17 mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie CV-15 (500M), C-1 (100M), oder CB-1 (1000M) usw.
Hinweis 1: Wenn Sie die Sender CV-15 verwenden, um mit diesem Empfänger zu arbeiten, da der Sender CV-15 insgesamt 15 Tasten hat, so dass jede Taste einen Kanal dieses Empfängers auslöst.
Hinweis 2: Wenn Sie die Sender C-1 oder CB-1 verwenden, um mit diesem Empfänger zu arbeiten, da diese Sender nur eine Taste haben, so dass jeder Sender einen Kanal dieses Empfängers auslöst.
Arbeitsbereich:
Der Empfänger und der Sender (wie CV-15) bilden einen kompletten Kit, der maximale Arbeitsabstand kann 1500 Fuß oder 500 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
Beachten: Vor dem Ändern des Arbeitsmodus müssen löschen alle Sender codes gespeichert im Empfänger.
1) Einstellung der Modus Selbstsichernd: Wenn der Empfänger im Stand des Lernstatus ist, drücken Sie die Taste 1 am Sender.
Der Betrieb des Selbsthemmung modus mit dem Sender CV-15:

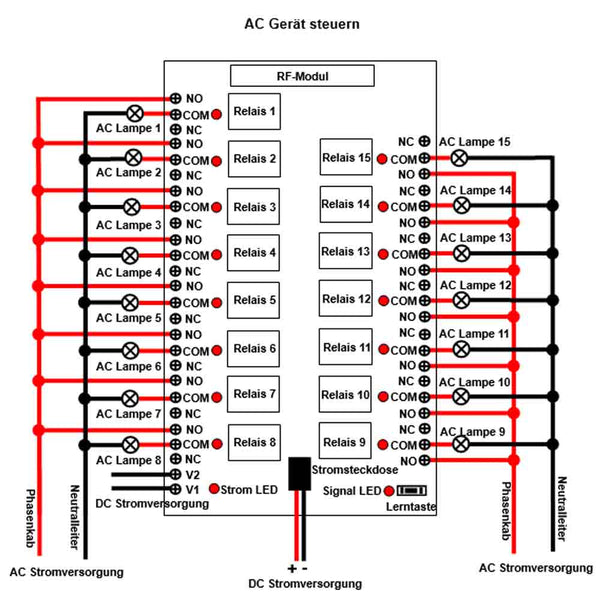

Drücken Sie die Taste 1 am Sender: Das Relais 1 im Empfänger wird aktiviert und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie erneut die Taste 1: Das Relais 1 wird deaktiviert und die angeschlossene Lampe 1 wird ausgeschaltet.
............
Drücken Sie die Taste 15 am Sender: Das Relais 15 im Empfänger wird aktiviert und die angeschlossene Lampe 15 wird eingeschaltet.
Drücken Sie erneut die Taste 15: Das Relais 15 wird deaktiviert und die angeschlossene Lampe 15 wird ausgeschaltet.
2) Einstellung der Modus Momentan: Wenn der Empfänger im Stand des Lernstatus ist, drücken Sie die Taste 2 am Sender.
Der Betrieb des Momentan modus mit dem Sender CV-15:
Drücken und halten Sie die Taste 1 am Sender: Das Relais 1 im Empänger wird aktiviert und die angeschlossene Lampe 1 wird eingeschaltet.
Lassen Sie die Taste 1 los: Das Relais 1 wird deaktiviert und die angeschlossene Lampe 1 wird ausgeschaltet.
............
Drücken und halten Sie die Taste 15 am Sender: Das Relais 15 im Empänger wird aktiviert und die angeschlossene Lampe 15 wird eingeschaltet.
Lassen Sie die Taste 15 los: Das Relais 15 wird deaktiviert und die angeschlossene Lampe 15 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Wenn der Empfänger im Stand des Lernstatus ist, drücken Sie die Taste 3 am Sender.
Der Betrieb des Verriegelung modus mit dem Sender CV-15:
Drücken Sie die Taste 1 am Sender: Das Relais 1 im Empfänger wird aktiviert und die angeschlossene Lampe 1 wird eingeschaltet; Die anderen 14 Relais wird deaktiviert und die anderen 14 angeschlossene Lampen wird ausgeschaltet.
............
Drücken Sie die Taste 15 am Sender: Das Relais 15 im Empfänger wird aktiviert und die angeschlossene Lampe 15 wird eingeschaltet; Die anderen 14 Relais wird deaktiviert und die anderen 14 angeschlossene Lampen wird ausgeschaltet.
4) Einstellung der Modus Selbstsichernd (Kanäle 1~8) + Momentan (Kanäle 9~15): Wenn der Empfänger im Stand des Lernstatus ist, drücken Sie die Taste 4 am Sender.
5) Einstellung der Modus Selbstsichernd (Kanal 1) + Momentan (Kanäle 2~15): Wenn der Empfänger im Stand des Lernstatus ist, drücken Sie die Taste 5 am Sender.
