Lieferumfang:
1 X Empfänger: S2U-AC380-ANT3
1 X Sender: CG-3
1 X Bedienungsanleitung
Anwendung:
Dies ist ein Funkschalter Set, bestehend aus einem Empfänger S2U-AC380-ANT3 und einem Sender CG-3. Es kann in Rollläden, Rolltore, Projektionsschirme, Markisen, Pumpen, Winden, Förderern oder andere Ausrüstungen mit AC Motoren verwendet werden. Es können AC Motor fernbedienen, um es in positive oder umgekehrte Richtung zu rotieren.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Universalnetzteil: AC 75~400V, unterstützung AC 110V, AC 120V, AC 220V, AC 240V, AC 380V.
Relaisausgang: Der Empfänger ist Relaisausgang. Es können zur Steuerung DC und AC Geräte verwendet werden. Die Klemmen sind NO / NC (normalweise geöffnet / normalweise geschloßen) und es ist wie ein Funkschalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.
Jeder Kanal kann bei maximalem Strom 10A arbeiten.
Mit 3 manuellen Tasten: Sie können die manuellen Tasten drücken, um die Geräte zu steuern.

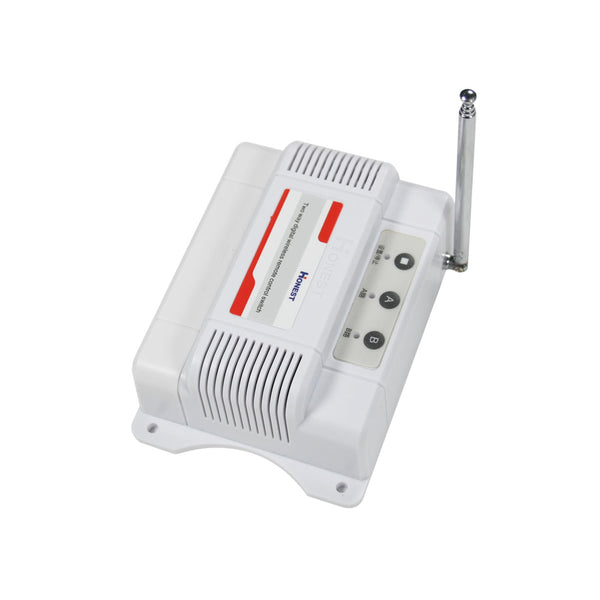

Mit externer Teleskopantenne, der Empfänger hat einen größeren Arbeitsbereich.
Sie können den Motor in die positive oder umgekehrte Richtung drehen mit dem Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Kontrolle: Der Code besteht aus Tausenden verschiedener Kombinationen, und der Empfänger arbeitet nur mit dem Sender, der den gleichen Code verwendet.
Ein oder einige Sender können einen oder einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

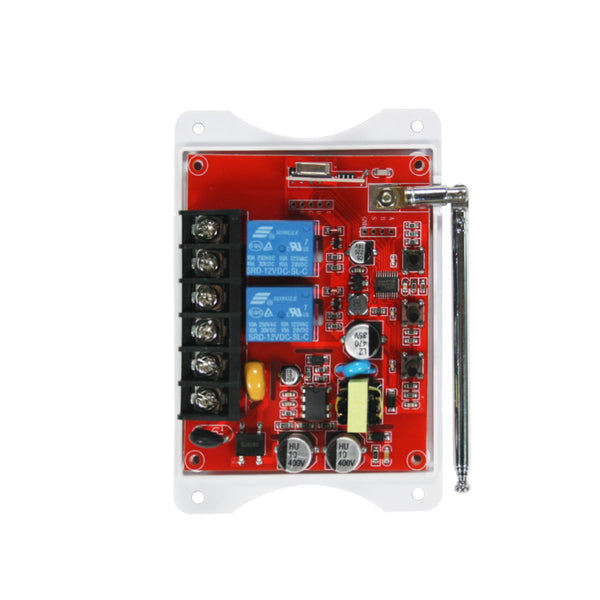

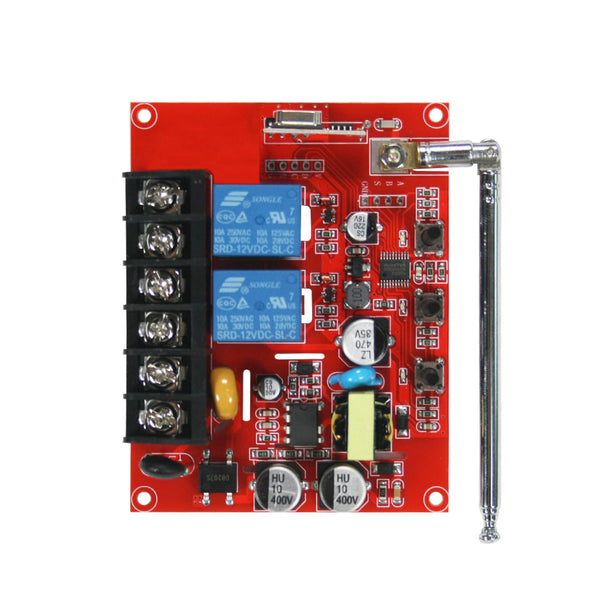

Empfängerparameter:

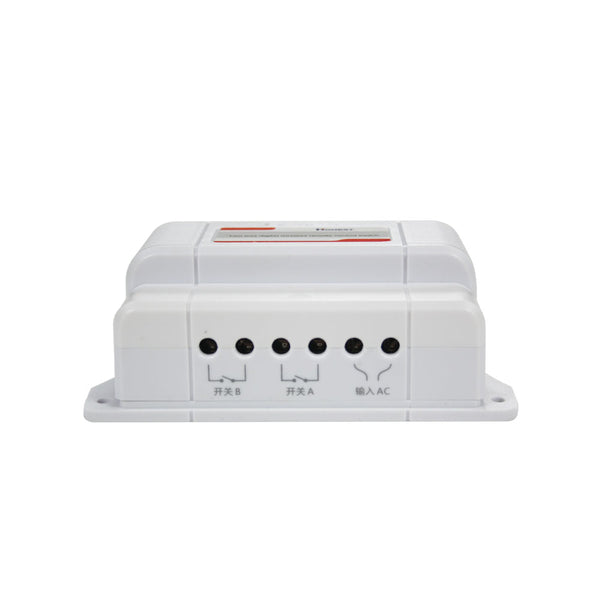

Modell: S2U-AC380-ANT3
Stromversorgung (Betriebsspannung): AC 75~400V (110V/120V/220V/240V/380V)
Ausgang: Relaisausgang (normal geöffnet)
Drahtbereich für die Terminals: 22-12 AWG
Betriebsfrequenz: 433.92MHz
Kanal: 2 CH
Kontrolle Modi: Momentan, Verriegelung
Statische Strom: ≤6mA
Maximaler Laststrom: 10A / jeder Kanal
Betriebstemperatur: -20 ° C bis +70 ° C
Maße des Gehäuse: 115 x 78 x 40 mm

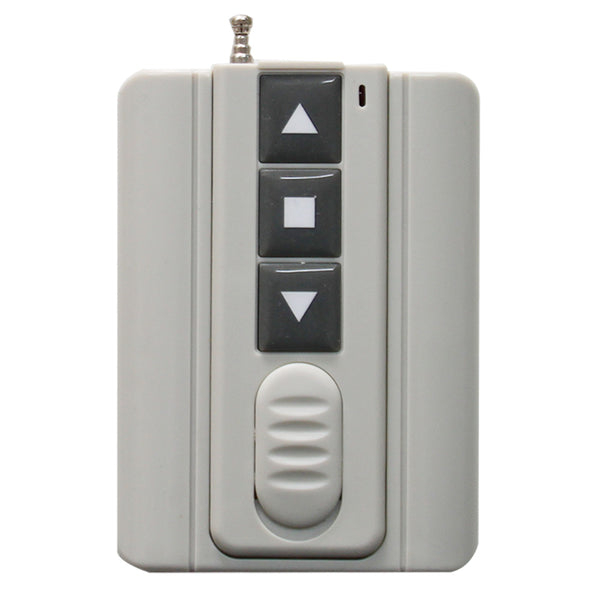

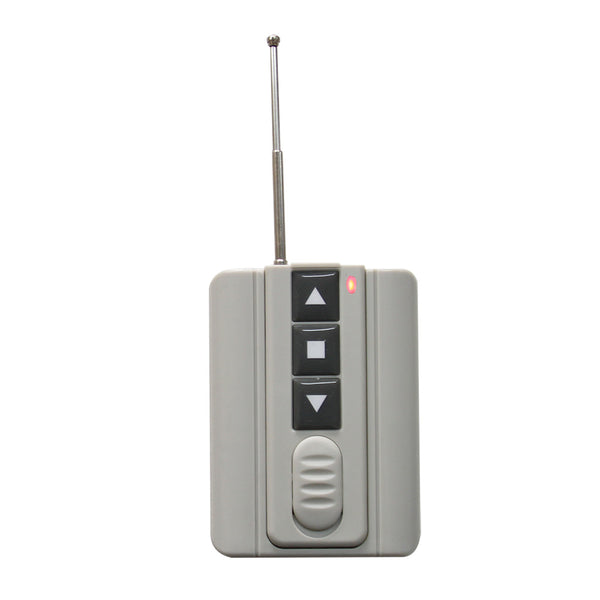

Senderparameter:
Modell: 0021057 (CG-3)

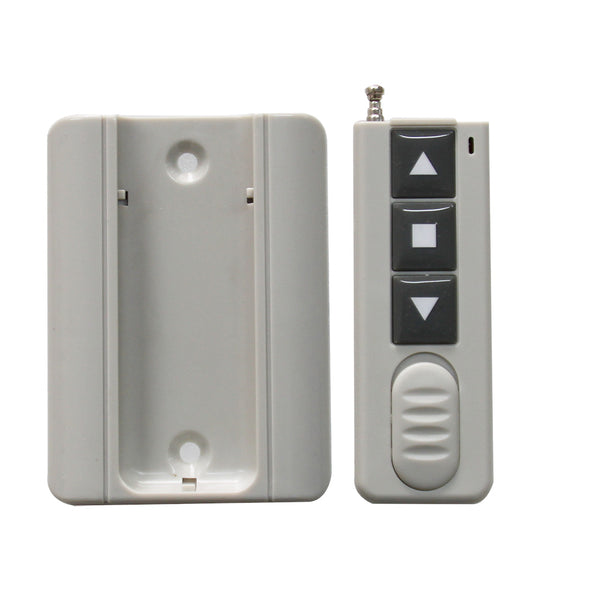

Mit Wandklebrige Stütze
Kanal / Knopf: 3 (▲, ■, ▼)

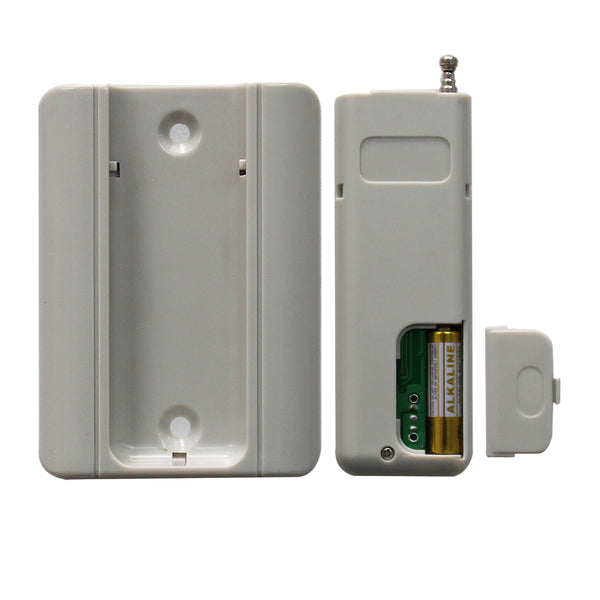

Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
Betriebsstrom: 8mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: SC2262
Sendeentfernung: 500m / 1500ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis+70 °C
Einheit Mass: 84 x 30 x 10 mm
Mass von der Befestigungsbügel: 87 x 63 x 10 mm
Passende Fernbedienungen:
Die Funkschalter kann mit verschiedenem Sender arbeiten, wie Modell CG-3 (500M), C-3-2 (100M), oder CB-3-2 (1000M)usw.
Arbeitsbereich:
Mit dem Fernbedienung wie CG-3 kann die Reichweite max. 500M im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-3-2.
Verwendung:
Der Empfänger kann verwendet werden, um AC 110V oder 220V Pumpen, Motoren und andere Geräte, oder AC 380V Geräte durch die 380V Schütze zu steuern, und kann nicht direkt an die 380V Geräte angeschlossen werden.

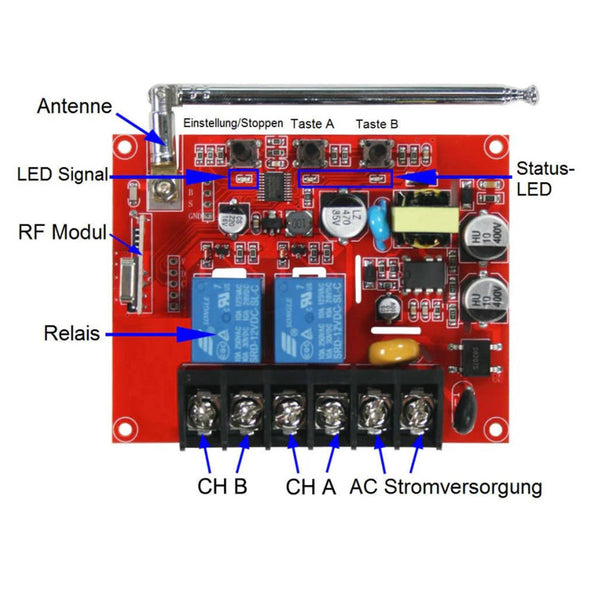

Hinweis: Der Empfänger ist ein Relaisausgang, und kein DC / AC Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen B und C sind normalerweise offen.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Verriegelung Kontrolle Modus vor dem Versand eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie folgt:
1) Einstellung der Modus Verriegelung: Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Knopf ■ der Fernbedienung.
Modus Verriegelung (Arbeiten mit der Fernbedienung CG-3): Drücken ->Öffnen; Drücken anderen Knopf -> Schließen.
Drücken Sie die Taste ▲ des Senders oder die Taste A des Empfängers: Das Relais 1 ist aktiviert, und der Schütz 1 ist angeschlossen, der 380V Motor rotiert in positive Richtung.
Drücken Sie die Taste ■ des Senders oder die Taste Stop des Empfängers: Das Relais 1 ist deaktiviert, und das Schütz 1 ist getrennt, der 380V Motor stoppt.
Drücken Sie die Taste ▼ des Senders oder die Taste B des Empfängers: Das Relais 2 ist aktiviert, und der Schütz 2 ist angeschlossen, der 380V Motor rotiert in umgekehrte Richtung.
Drücken Sie die Taste ■ des Senders oder die Taste Stop des Empfängers: Das Relais 2 ist deaktiviert, und das Schütz 2 ist getrennt, der 380V Motor stoppt.
2) Einstellung der Modus Momentan: Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Knopf ▼ der Fernbedienung.
Modus Momentan (Arbeiten mit der Fernbedienung CG-3): Drücken und halten-> Öffnen; Loslassen -> Schließen.
Drücken und halten die Taste ▲ des Senders oder die Taste A des Empfängers: Das Relais 1 ist aktiviert, und der Schütz 1 ist angeschlossen, der 380V Motor rotiert in positive Richtung..
Lassen Sie die Taste ▲ oder die Taste A los: Das Relais 1 ist deaktiviert, und das Schütz 1 ist getrennt, der 380V Motor stoppt.
Drücken und halten die Taste ▼ des Senders oder die Taste B des Empfängers: Das Relais 2 ist aktiviert, und der Schütz 2 ist angeschlossen, der 380V Motor rotiert in umgekehrte Richtung.
Lassen Sie die Taste ▼ oder die Taste B los: Das Relais 2 ist deaktiviert, und das Schütz 2 ist getrennt, der 380V Motor stoppt.
