Lieferumfang:
15 x Empfänger: S1XC-AC
1 x Sender: CV-15
1 x Bedienungsanleitung
Anwendung:
Fünfzehn Empfänger S1XC-AC und der Sender CV-15 bilden ein Ein-Sender-Mehrere-Empfänger System. Dieses System kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann AC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Universalnetzteil: AC 85~250V
AC Stromversorgung Ausgang: Es kann Wechselstrom Geräte mit einer Spannung im Bereich von 85~250V AC steuern (z. B. AC Geräte mit 110V, 120V, 220V oder 240V).
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Empfängerparameter:

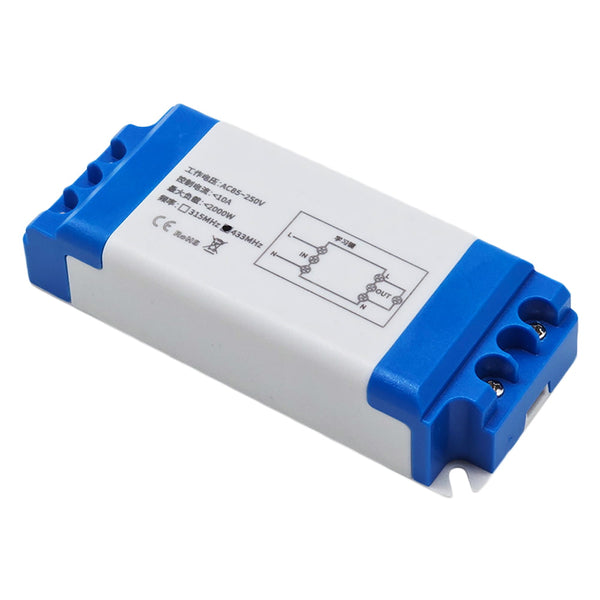

Modell: S1XC-AC
Betriebsspannung: 85V~250V AC
Ausgangsart: 85V~250V AC (110V/120V/220V/240V), wie eingangsspannung
Betriebsfrequenz: 433MHz
Kanal: 1 Kanal
Statische Strom: ≤10mA
Maximaler Laststrom: 10A
Maximale Lastleistung: <2 KW
Sensitivität des Empfängers: ≥-105dB

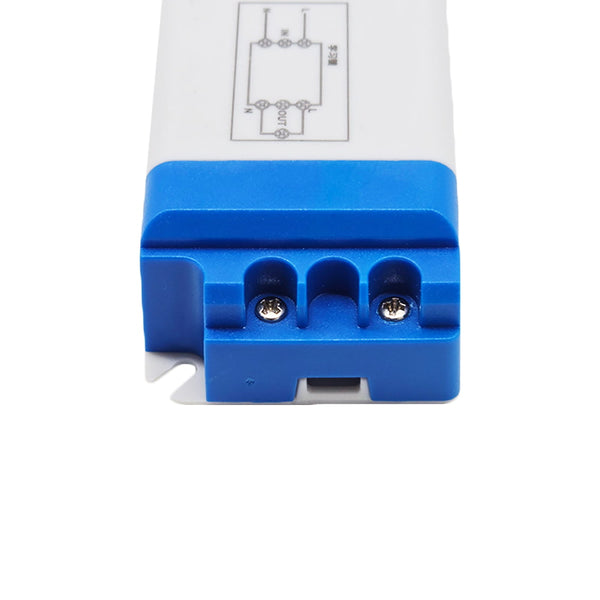

Drahtbereich für die Terminals: 22-16 AWG
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Betriebstemperatur: -40°C to + 80°C

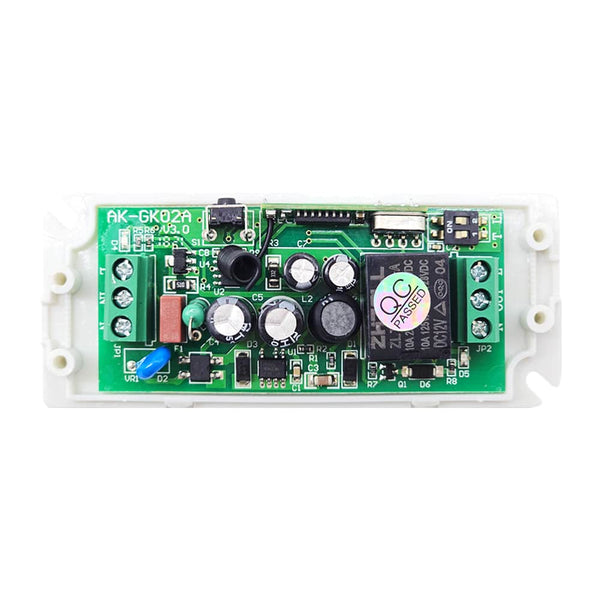

Maße der PCB: 76 x 34 x 18 mm

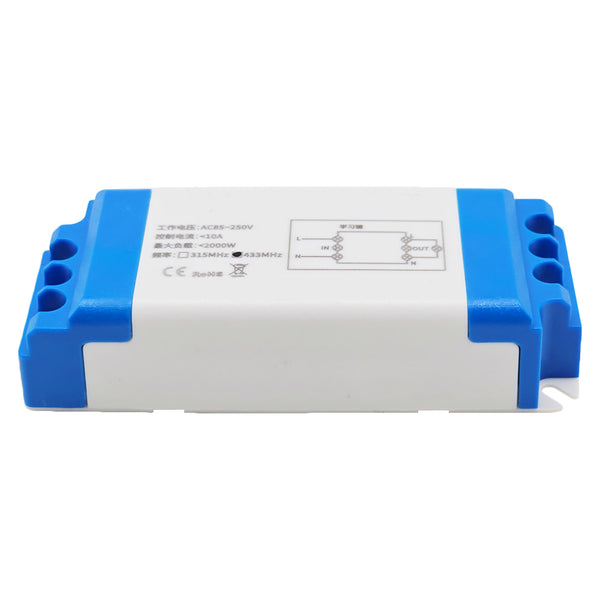

Maße des Gehäuses: 98 x 40 x 23 mm
Senderparameter:

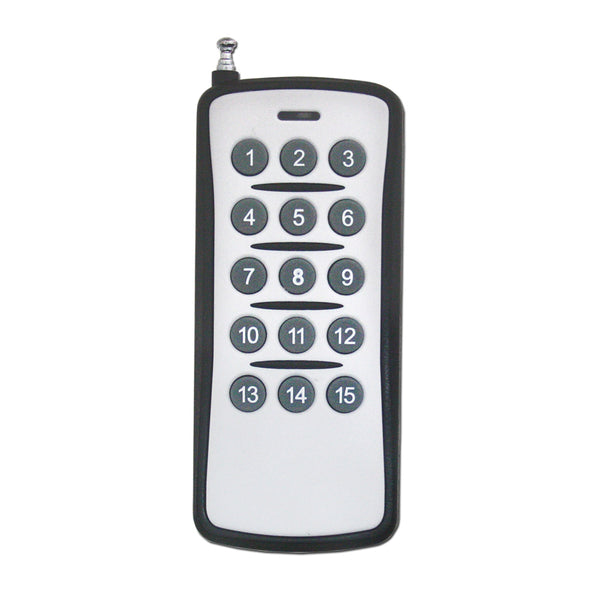

Modell: 0021015 (CV-15)
Kanal / Knopf: 15 (1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15)

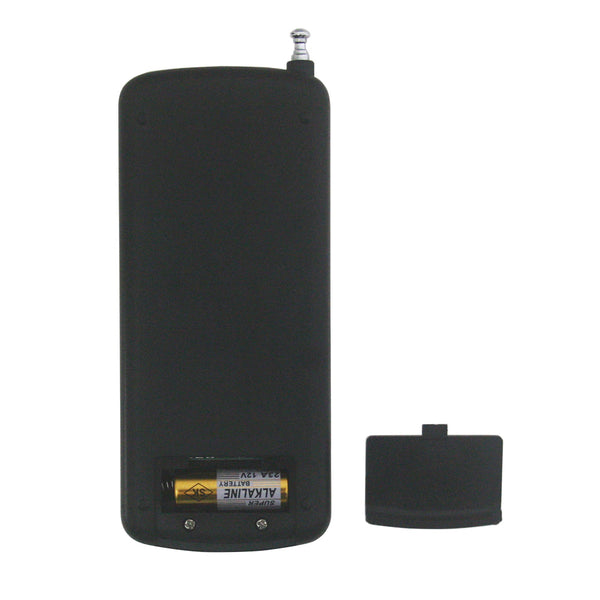

Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
Betriebsstrom: 15mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262 / PT2264 / SC2262
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 500m / 1500ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis +70 °C
Einheit Mass: 118 x 50 x 17 mm
Arbeitsbereich:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der Sender CV-15 beispielsweise einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 500 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird es durch Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie die Antenne am Empfänger austauschen, einen RF-Repeater oder einen leistungsstarken Sender verwenden.

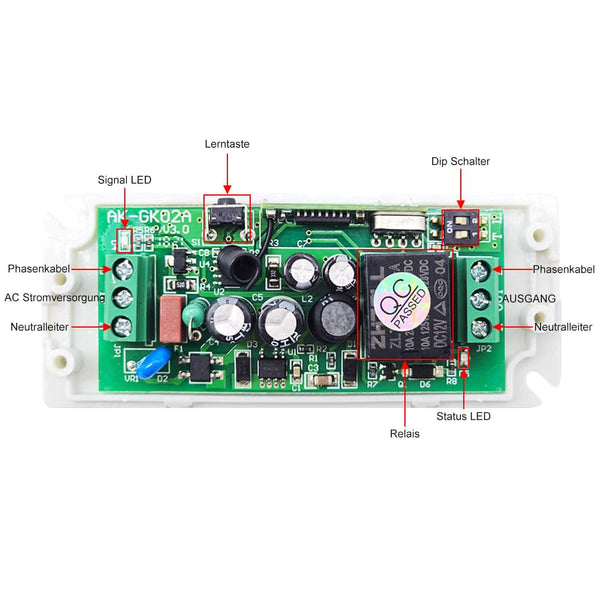

Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Momentan Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
1) Einstellung der Modus Selbstsichernd: Schalten Sie das erste Bit des DIP-Schalters ein.
Der Betrieb des Selbsthemmung modus mit dem Sender CV-15:
Drücken Sie die Taste 1 am Sender: Die Ausgangsklemmen des Empfängers 1 ausgang AC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie die Taste 1 erneut: Die Ausgangsklemmen des Empfängers 1 stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
……
Drücken Sie die Taste 15 am Sender: Die Ausgangsklemmen des Empfängers 15 ausgang AC Stromversorgung, und die angeschlossene Lampe 15 wird eingeschaltet.
Drücken Sie die Taste 15 erneut: Die Ausgangsklemmen des Empfängers 15 stoppen die Ausgabe, und die angeschlossene Lampe 15 wird ausgeschaltet.
2) Einstellung der Modus Momentan: Schalten Sie das erste Bit und das zweite Bit des DIP-Schalters aus.
Der Betrieb des Momentan modus mit dem Sender CV-15:
Drücken und halten Sie die Taste 1 am Sender: Die Ausgangsklemmen des Empfängers 1 ausgang AC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Lassen Sie die Taste 1 los: Die Ausgangsklemmen des Empfängers 1 stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
……
Drücken und halten Sie die Taste 15 am Sender: Die Ausgangsklemmen des Empfängers 15 ausgang AC Stromversorgung, und die angeschlossene Lampe 15 wird eingeschaltet.
Lassen Sie die Taste 15 los: Die Ausgangsklemmen des Empfängers 15 stoppen die Ausgabe, und die angeschlossene Lampe 15 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Schalten Sie das zweite Bit des DIP-Schalters ein und das erste Bit aus.
Der Betrieb des Verriegelung modus mit dem Sender CV-15:
Drücken Sie die Taste 1 am Sender: Die Ausgangsklemmen des Empfängers 1 ausgang AC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet. Die Ausgangsklemmen den anderen 14 Empfängern stoppen die Ausgabe, und die 14 angeschlossene Lampen werden ausgeschaltet.
……
Drücken Sie die Taste 15 am Sender: Die Ausgangsklemmen des Empfängers 15 ausgang AC Stromversorgung, und die angeschlossene Lampe 15 wird eingeschaltet. Die Ausgangsklemmen den anderen 14 Empfängern stoppen die Ausgabe, und die 14 angeschlossene Lampen werden ausgeschaltet.
