Lieferumfang:
1 x Empfänger: S1FC-AC
1 x Sender:CA-3
1 x Bedienungsanleitung
Anwendung:
Dieser Empfänger S1FC-AC und der Sender CA-3 bilden ein Empfänger Sender System. Es kann in Rollladen, Rolljalousien/Türen, Leinwände, Markisen, Pumpen, Winden, Förderanlagen oder anderen Geräten und Mechanik mit AC motoren verwendet werden.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Geeignet für Wechselstrommotor.
Stützspannung von 110~240VAC.
Sie können den Motor so betreiben, dass er sich in positiver oder umgekehrter Richtung dreht, indem Sie die Tasten am Empfänger oder am Fernbedienung verwenden.
Mit drei manuellen Tasten: Sie können den Motor mit manuellen Tasten steuern.
Mit Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter oder externe Geräte anschließen, um den Motor zu stoppen.
Sie können den Sender / die Fernbedienung verwenden um den Empfänger von jedem Ort innerhalb eines zuverlässigen Arbeitsabstands aus zu steuern.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

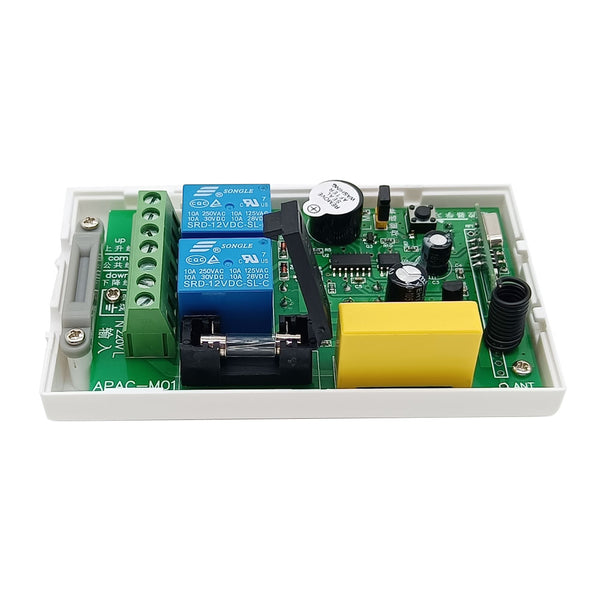

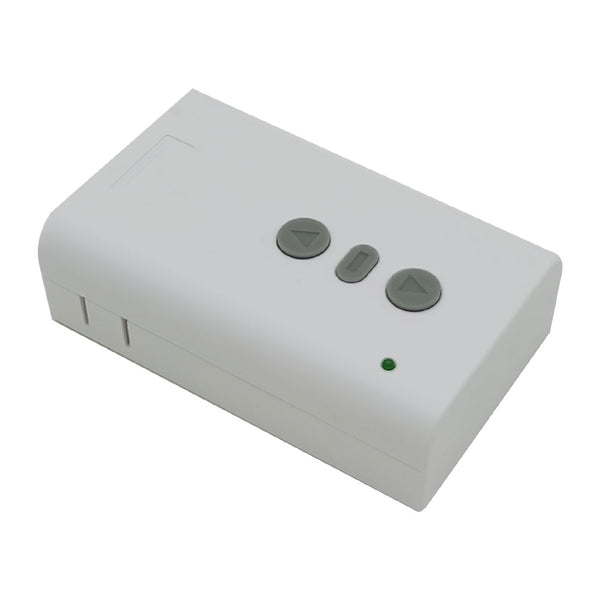

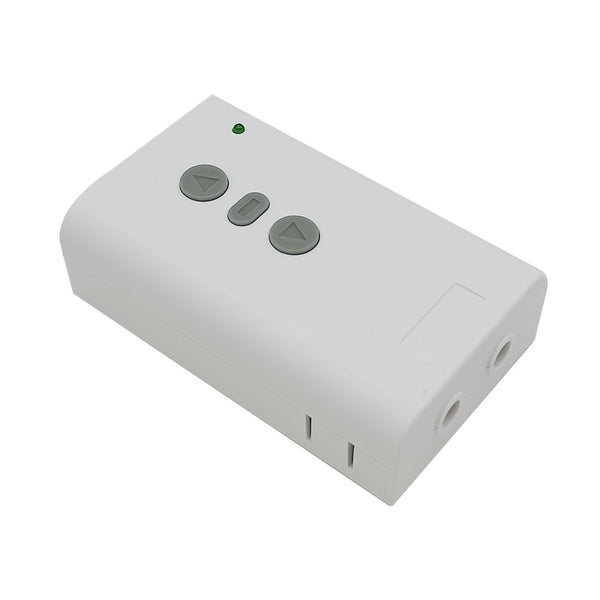

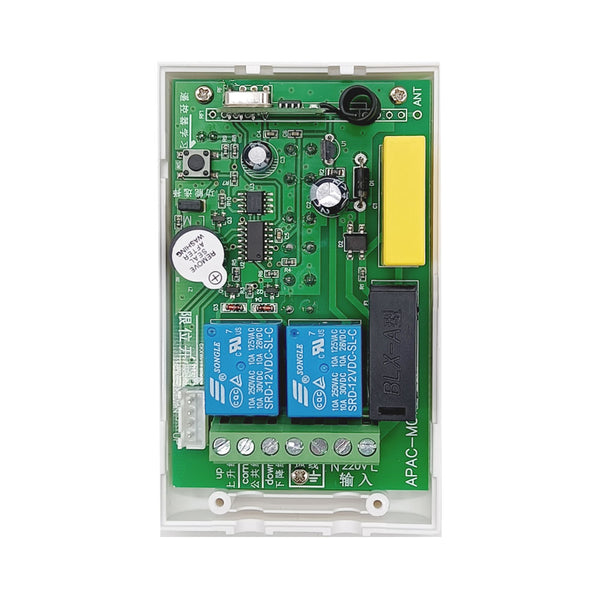

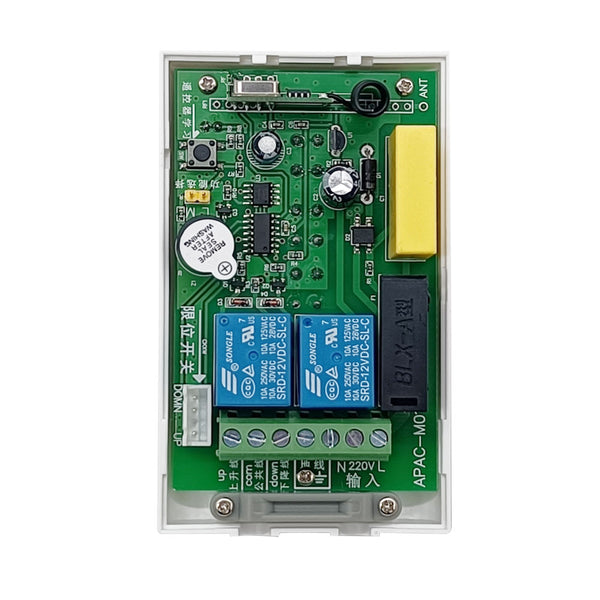

Empfängerparameter:
Modell: S1FC-AC
Betriebsspannung: 110~240VAC (110V/120V/220V/240V)
Ausgangsspannung: 110~240VAC (110V/120V/220V/240V), die Ausgangsspannung ist gleich der Eingangsspannung.
Arbeitsfrequenz: 433.92 MHz
Kanal: 1 CH, kann mit Wechselstrommotor arbeiten.
Ruhestrom: ≤8mA
Nennstrom: 5A, daher darf der maximale Anlaufstrom des Motors 5A nicht überschreiten.
Drahtbereich für die Terminals: 22-14 AWG
2 wählbare Arbeitsmodi: Verriegelung, Momentan
Betriebstemperatur: -20°C bis +70°C

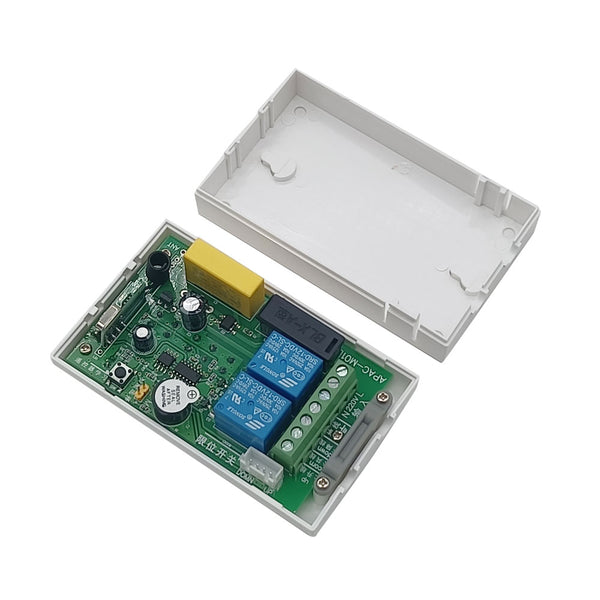

Gehäusegröße: 100 x 60 x 30 mm

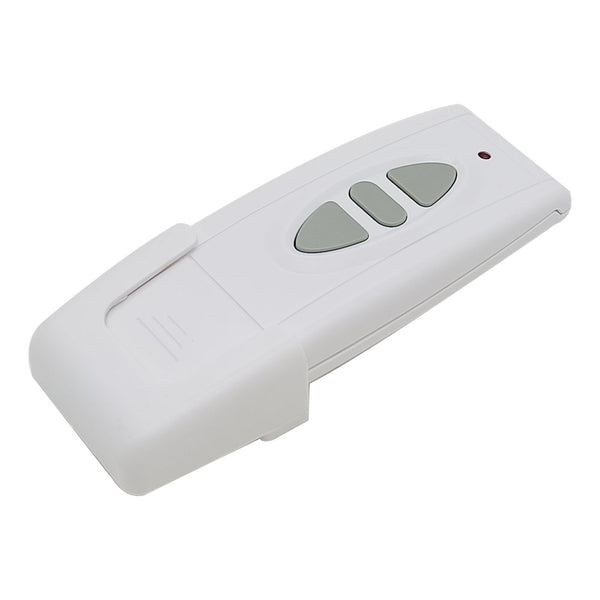

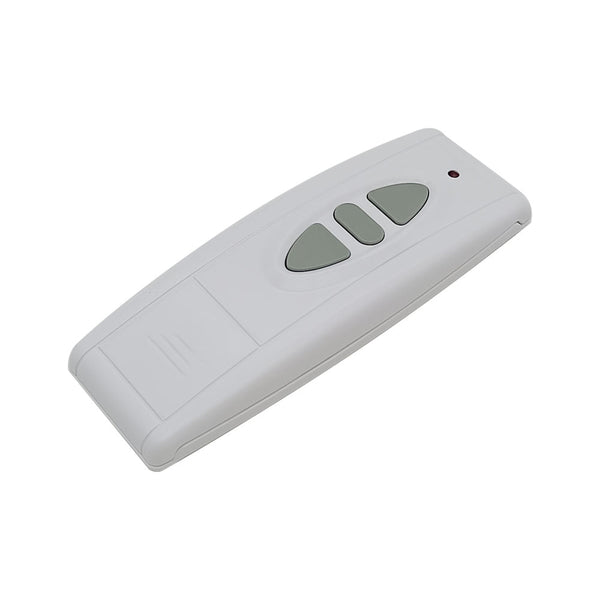

Senderparameter:
Modell: 0021032 (CA-3)

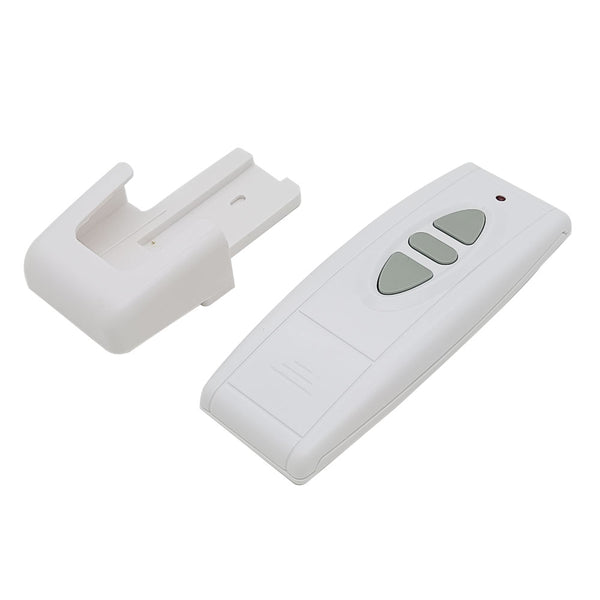

Mit Wandbefestigungssockel

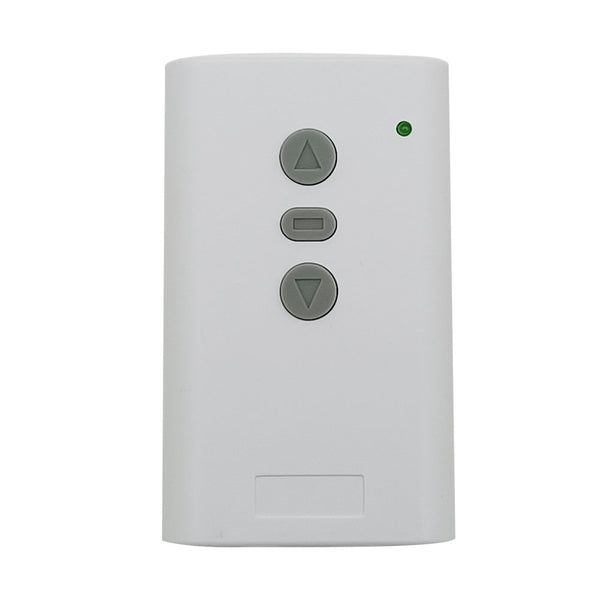

Kanal / Knopf: 3 (▲■▼)
Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
Standby-Strom: 4uA
Betriebsstrom: 14mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: EV1527
Sendeentfernung: 200m / 600ft (theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 120 x 45 x 18 mm
Arbeitsentfernung:
Mit dem Sender wie CA-3, der maximale Arbeitsabstand kann 200 Meter in einem offenen Bereich erreichen. Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie eine größere Reichweite wünschen, können Sie eine externe Antenne an der Funkschalter installieren oder einen leistungsstarken Sender verwenden, wie den CB-Serie Sender.
Einstellen verschiedener Arbeitsmodi:
Der Empfänger wird vor Verlassen des Werks in den Verriegelungsmodus versetzt. Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt.
Beachten: Nach dem Ändern des Steuermodus muss der Empfänger neu gestartet werden.
1) Einstellung der Modus Verriegelung: Verbinden Sie nicht zwei Jumper.
Der Bedienung durch den Sender, wie CA-3:
Drücken Sie die Taste ▲ am Sender: Motor dreht in positiver Richtung.
Drücken Sie die Taste ▼ am Sender: Motor dreht in umgekehrter Richtung.
Drücken Sie die Taste ■ am Sender: Motor stoppt.
Die Bedienung durch den Empfänger:
Drücken Sie die Taste ▲ am Empfänger: Motor dreht in positiver Richtung.
Drücken Sie die Taste ▼ am Empfänger: Motor dreht in umgekehrter Richtung.
Drücken Sie die Taste ■ am Empfänger: Motor stoppt.
2) Einstellung der Modus Momentan: Verbinden Sie zwei Jumper mit einem Kurzschlusskappe.
Der Betrieb durch den Sender, wie CA-3:
Drücken und halten die Taste ▲ am Sender: Motor dreht in positiver Richtung.
Lassen Sie die Taste ▲ los: Motor stoppt.
Drücken und halten die Taste ▼ am Sender: Motor dreht in umgekehrter Richtung.
Lassen Sie die Taste ▼ los: Motor stoppt.
Die Bedienung durch den Empfänger:
Drücken und halten die Taste ▲ am Empfänger: Motor dreht in positiver Richtung.
Lassen Sie die Taste ▲ los: Motor stoppt.
Drücken und halten die Taste ▼ am Empfänger: Motor dreht in umgekehrter Richtung.
Lassen Sie die Taste ▼ los: Motor stoppt.

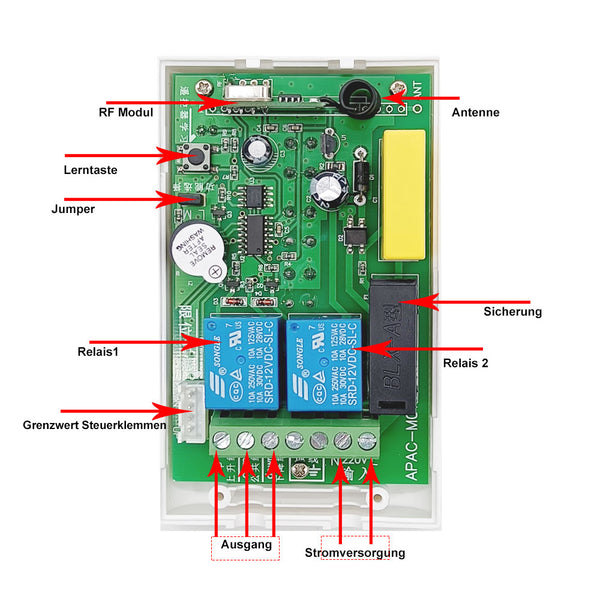

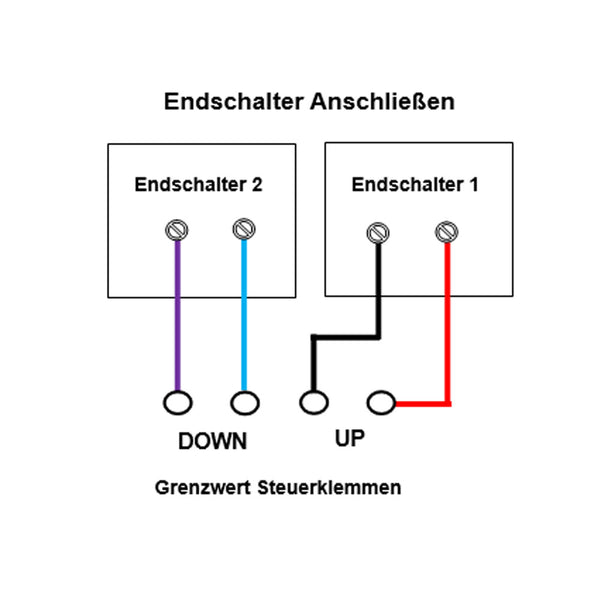

Grenzwert Steuerklemmen:

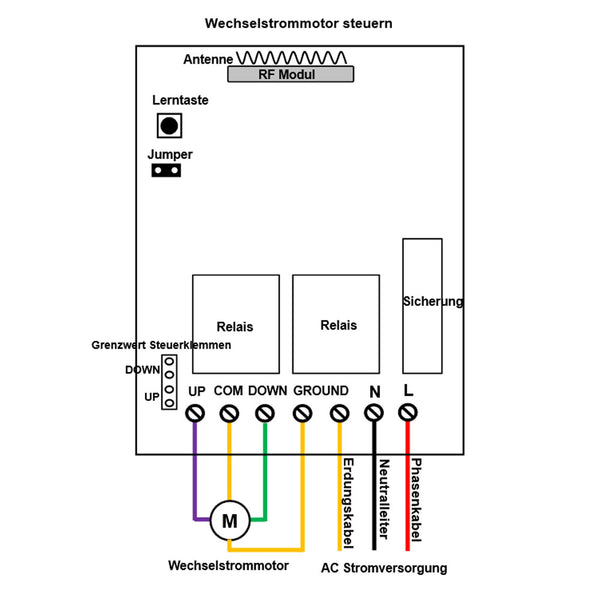

Der Empfänger verfügt über Grenzwert Steuerklemmen, und Sie können externe Geräte (mit normalerweise offen Kontakt) wie Sensoren und Endschalter an die Grenzwert Steuerklemmen anschließen und diese dann zum Stoppen des Motor.
Sie können beispielsweise einen normalerweise offen Endschalter an die Klemmen <UP> anschließen, und einen weiteren normalerweise offen Endschalter an die Klemmen <DOWN> anschließen.
Wenn der Motor in positive Richtung dreht, wenn zwei Klemmen <UP> verbunden sind, der Motor stoppt automatisch.
Wenn der Motor in umgekehrter Richtung dreht, wenn zwei Klemmen <DOWN> verbunden sind, der Motor stoppt automatisch.
