Lieferumfang:
1 x Empfänger: S1PFC-AC
1 x Sender: CP-3
1 x Bedienungsanleitung
Anwendung:
Dieser Empfänger S1PFC-AC und der Sender CP-3 bilden ein Empfänger Sender System. Es kann in Rollladen, Rolljalousien/Türen, Leinwände, Markisen, Pumpen, Winden, Förderanlagen oder anderen Geräten und Mechanik mit AC motoren verwendet werden.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Geeignet für Wechselstrommotor.

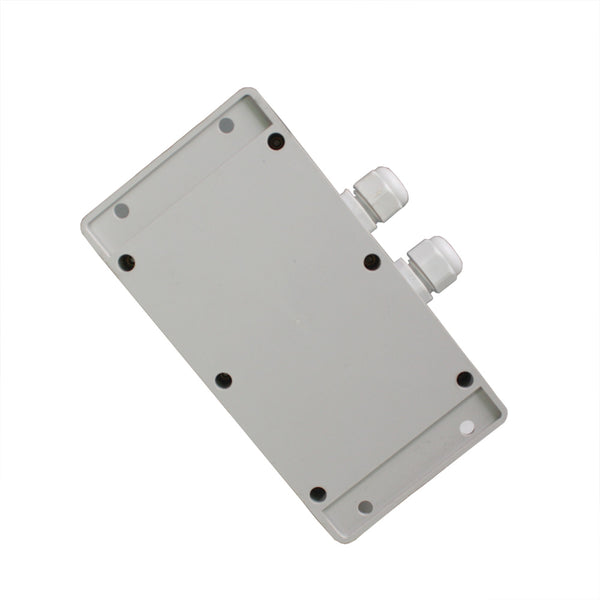

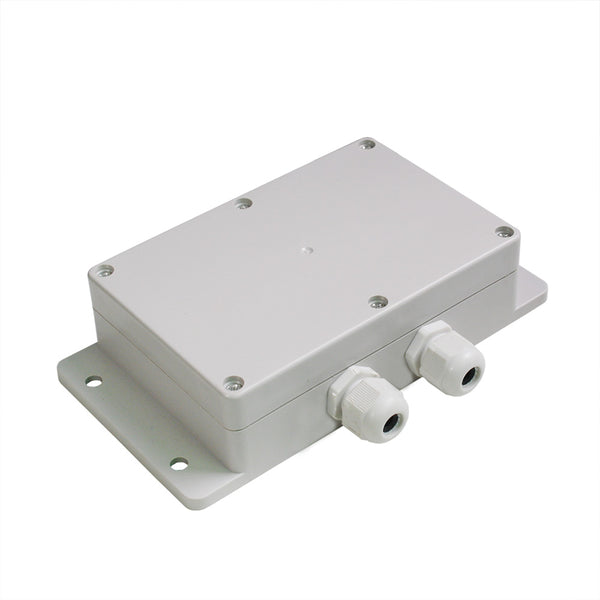

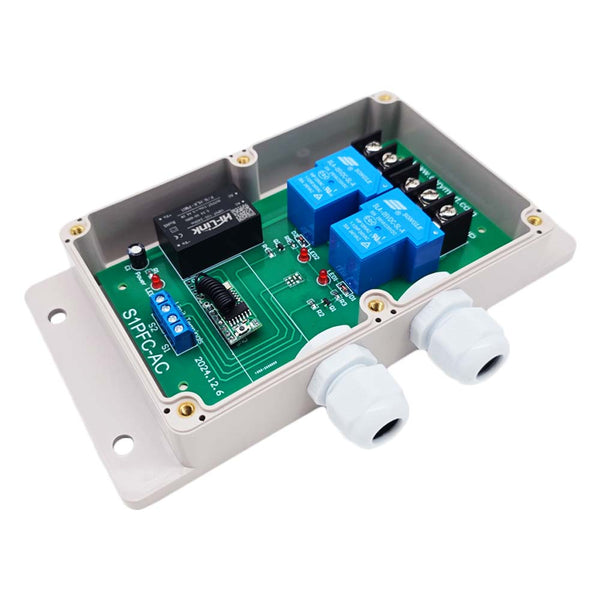

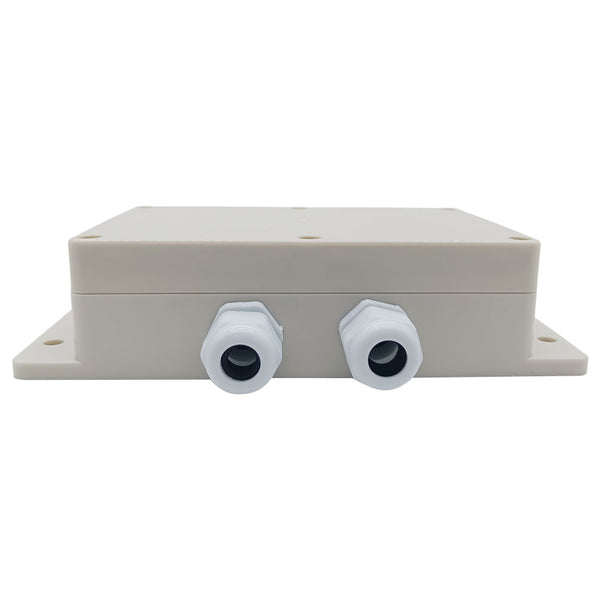

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 110V (110V~120V) verwendet in USA, Kanada usw, und AC 220V (220V~240V) verwendet in Deutschland, Großbritannien, Frankreich usw.
Hohe Leistung: Es kann mit einem maximalem Strom 30A arbeiten.
Mit Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter oder externe Geräte anschließen, um den Motor zu stoppen.
Sie können den Sender / die Fernbedienung verwenden um den Empfänger von jedem Ort innerhalb eines zuverlässigen Arbeitsabstands aus zu steuern.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Empfängerparameter:

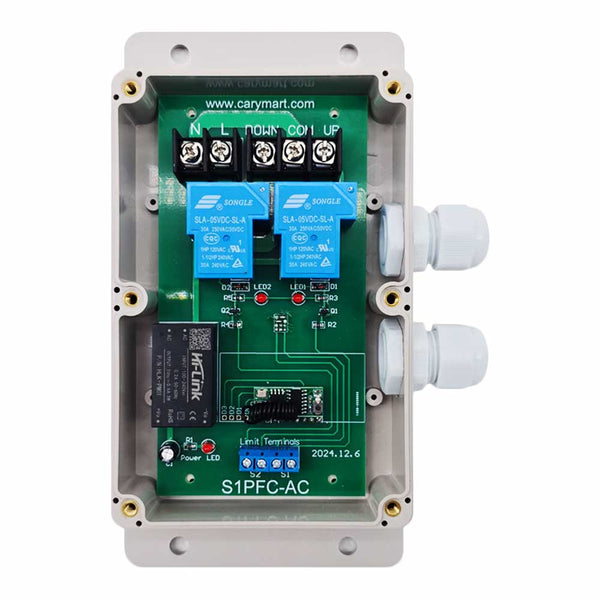

Modell: S1PFC-AC
Betriebsspannung: 110~240V AC (110V/120V/220V/240V)
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 1 CH, kann mit 1 Wechselstrommotor arbeiten
Ausgangstyp: 110~240V AC (110V/120V/220V/240V)
Maximaler Laststrom des Relais: 30A / Jeder kanal, daher darf der maximale Anlaufstrom des Motors 30A nicht überschreiten.
Drahtbereich für die Terminals: 22-12 AWG
2 Wählbare Modi: Verriegelung, Momentan
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 140 x 73 x 18 mm

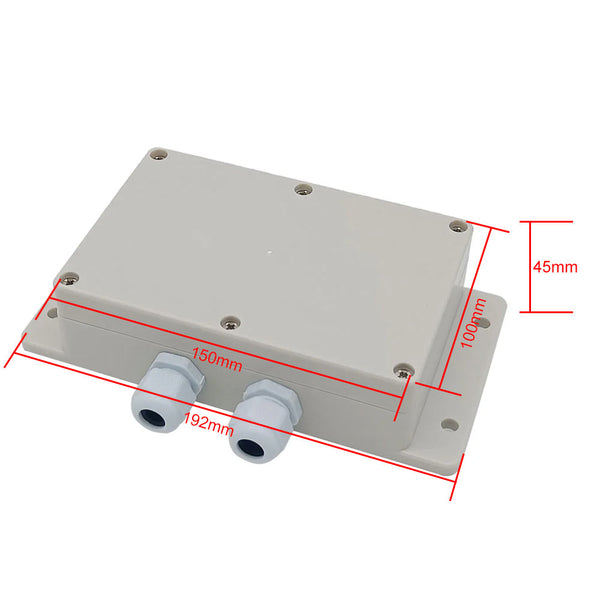

Maße des Gehäuse: 192 x 100 x 45 mm
Senderparameter:

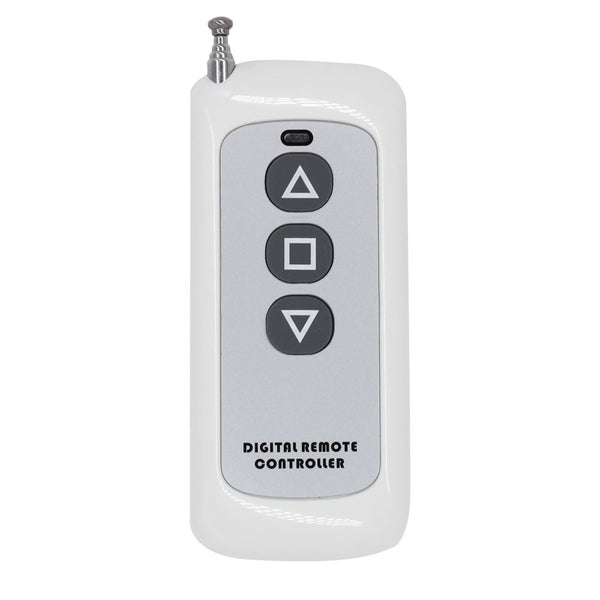

Modell: 0021126 (CP-3)
Kanal / Knopf: 3 (▲, ■, ▼)

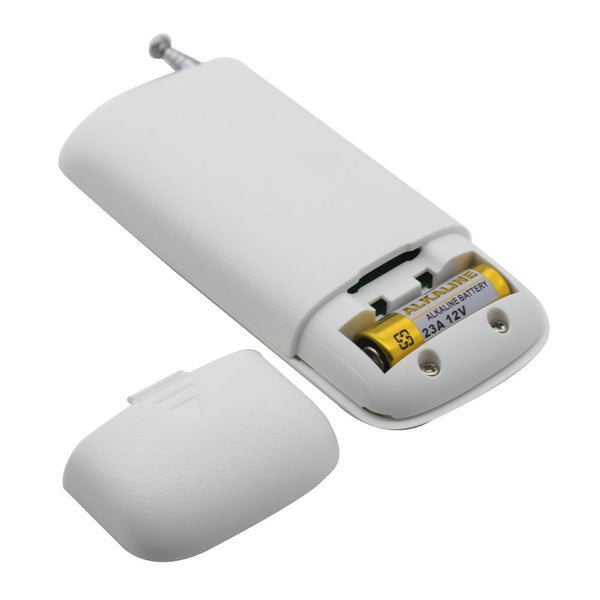

Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
Standby-Strom: 4uA
Betriebsstrom: 14mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: EV1527
Sendeentfernung: 500m / 1500ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis +70 °C
Einheit Mass: 92 x 40 x 15 mm
Mass von der Befestigungsbügel: 87 x 63 x 10 mm
Passende Fernbedienungen:
1) Momentanmodus (2-Tasten-Sender): C-2-2 (100m) / CP-2 (500m) / CV-2-2 (500m)
2) Verriegelungsmodus (3-Tasten-Sender): CQ-3-2 (50m) / C-3-2 (100m) / CP-3 (500m) / CG-3 (500m) / CB-3-2 (1000m)
Arbeitsentfernung:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der Sender CP-3 beispielsweise einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 500 Meter erreichen. Wenn es und der Sender CB-3-2 einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird es durch Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Der mit einer externen Antenne ausgestattete Empfänger hat einen größeren Arbeitsbereich als der mit einer internen Antenne ausgestattete Empfänger.
Einstellen des verschiedenen Kontrolle Modis:
Der Empfänger wird vor Verlassen des Werks in den Verriegelungsmodus versetzt. Wenn Sie den Momentanmodus benutzen möchten, gehen Sie wie folgt:

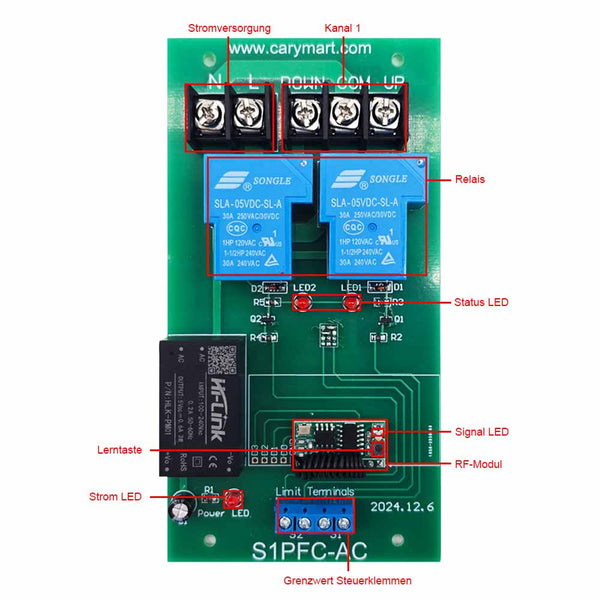

1) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt dann.
Der Bedienung durch den Sender, wie CP-3:
Drücken Sie die Taste ▲ am Sender: Motor dreht in positiver Richtung.
Drücken Sie die Taste ▼ am Sender: Motor dreht in umgekehrter Richtung.
Drücken Sie die Taste ■ am Sender: Motor stoppt.
2) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Der Bedienung durch den Sender, wie CP-3:
Drücken und halten die Taste ▲ am Sender: Motor dreht in positiver Richtung.
Lassen Sie die Taste ▲ los: Motor stoppt.
Drücken und halten die Taste ▼ am Sender: Motor dreht in umgekehrter Richtung.
Lassen Sie die Taste ▼ los: Motor stoppt.

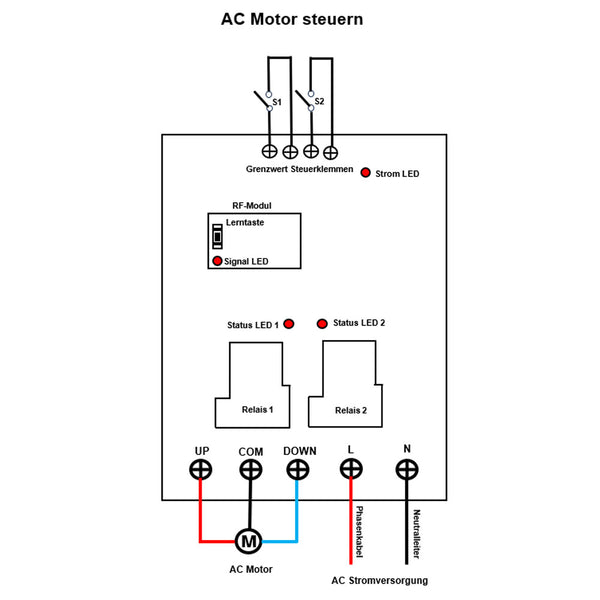

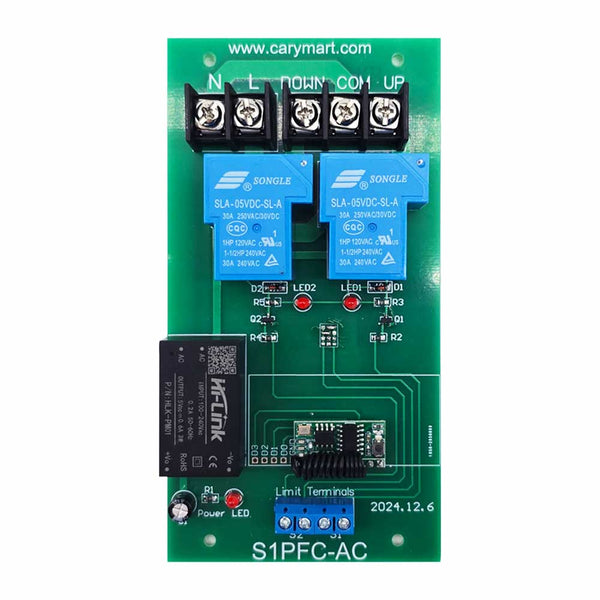

Grenzwert Steuerklemmen:
Der Empfänger verfügt über Grenzwert Steuerklemmen, und Sie können externe Geräte (mit normalerweise geschlossenem Kontakt) wie Sensoren und Endschalter an die Grenzwert Steuerklemmen anschließen und diese dann zum Stoppen des Motors verwenden.
Sie können beispielsweise einen normalerweise geschlossenen Endschalter an die zwei Klemmen von S1 anschließen, und einen weiteren normalerweise geschlossenen Endschalter an die zwei Klemmen von S2 anschließen.
Wenn sich der Motor in positiver Richtung dreht, wenn wenn zwei Klemmen von S1 getrennt sind, Motor stoppt automatisch.
Wenn sich der Motor in Umkehrrichtung dreht , wenn zwei Klemmen von S2 getrennt sind, Motor stoppt automatisch.
