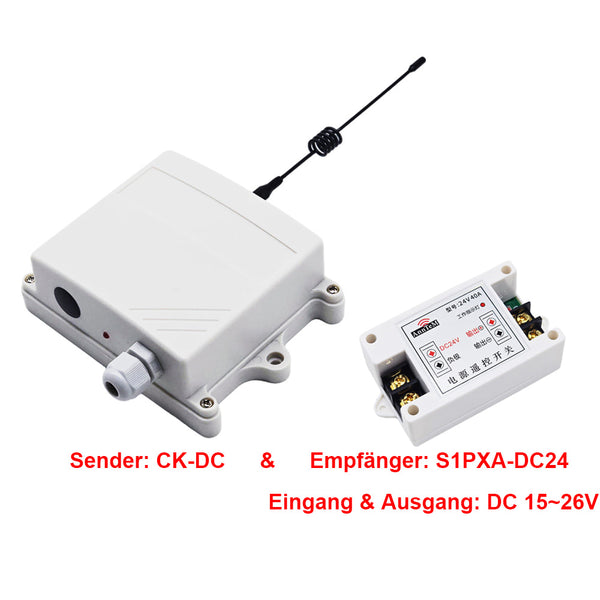

Lieferumfang:
1 x Empfänger: S1PXA-DC12 / S1PXA-DC24
1 x Sender: CK-DC
1 x Bedienungsanleitung
Anwendung:
Mit dem Sender CK-DC und dem Empfänger S1PXA-DC / S1PXA-DC24 können Sie die DC Geräte über das Gleichspannung Signal eines anderen Geräts fernsteuern. Es kann zur synchronen drahtlosen Steuerung verschiedener Geräte im Haushalt, in der Industrie und in der Landwirtschaft verwendet werden, wie z. B. der drahtlosen Steuerung des Warnhosts und der Warnhupe, der drahtlosen Steuerung der Lichter, der drahtlosen Synchronisationssteuerung von Geräten usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Zwei Betriebs spannungs versionen: DC 8~15V oder 15~26V optional.
DC Stromversorgung Ausgang: Es kann Gleichstrom Geräte mit einer Spannung im Bereich von 8~15V oder 15~26V Gleichstrom steuern.
Hohe Leistung: Es kann bei maximalem Strom 30A arbeiten.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

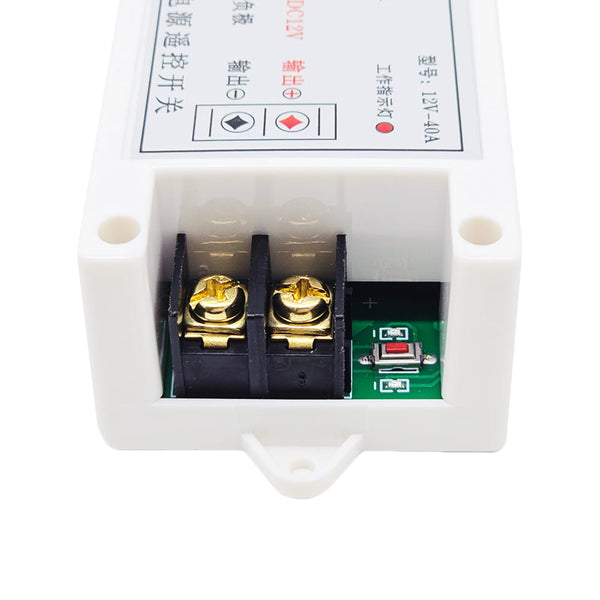

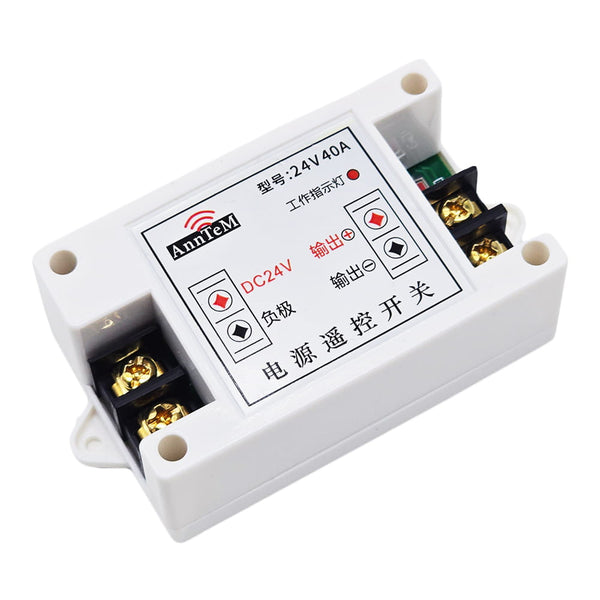

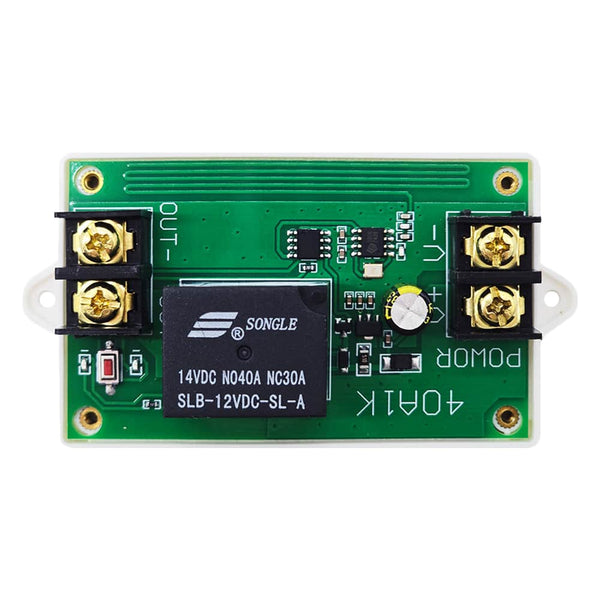

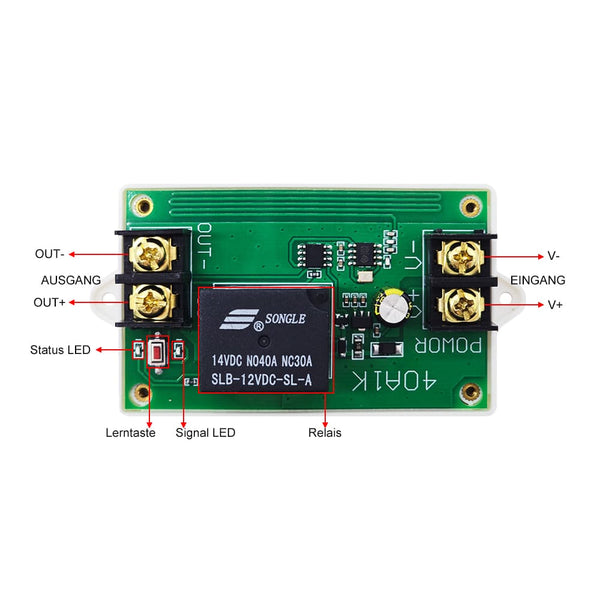

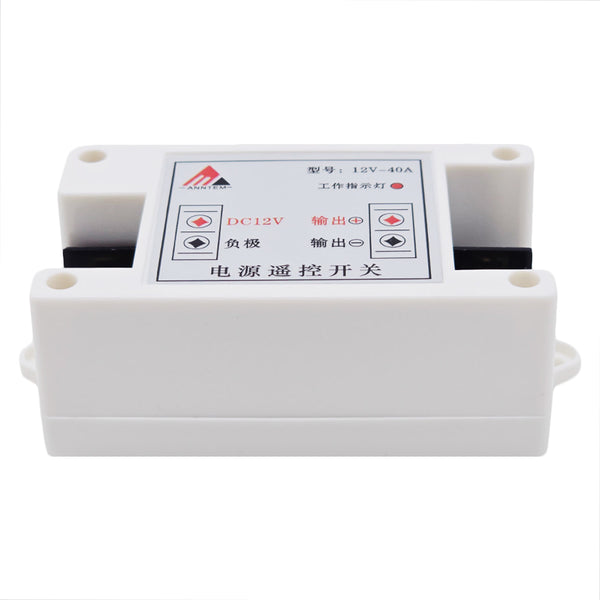

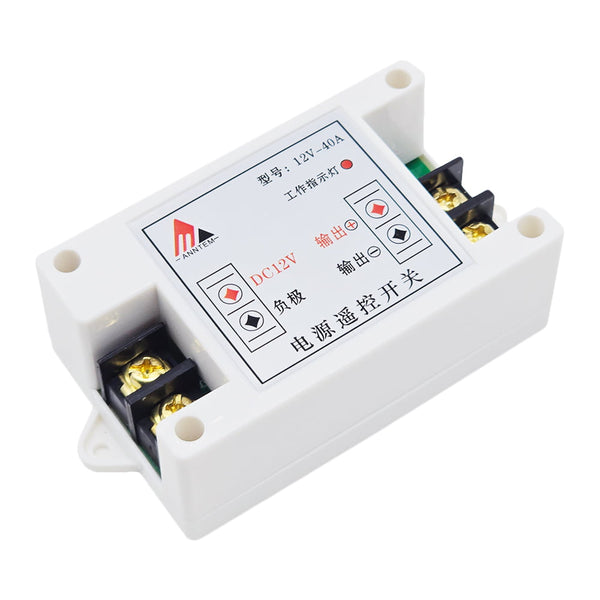

Empfängerparameter:
Modell: S1PXA-DC12 / S1PXA-DC24
Betriebsspannung: DC 8~15V (Modell S1PXA-DC12) oder DC 15~26V (Modell S1PXA-DC24) , die Betriebsspannung muss angegeben werden bei der Bestellung.
Ausgangsart: DC 8~15V (Modell S1PXA-DC12) oder DC 15~26V (Modell S1PXA-DC24) wie eingangsspannung
Betriebsfrequenz: 433.92MHz
Kanal: 1 Kanal
Statische Strom: ≤6mA
Maximaler Laststrom des Relais: 30A / Kanal

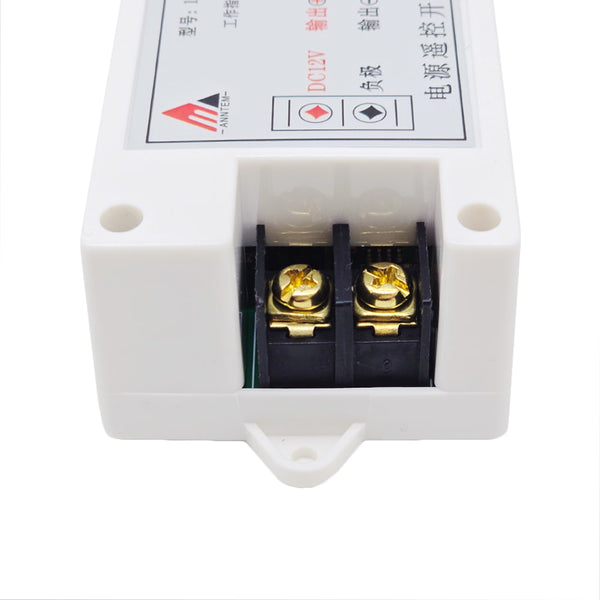

Drahtbereich für die Terminals: 22-12 AWG
Arbeitsmodus: Verriegelung
Betriebstemperatur: -20 ° C to +70 ° C
Maße der PCB: 90 x 47 x 23 mm
Maße des Gehäuses: 96 x 50 x 33 mm

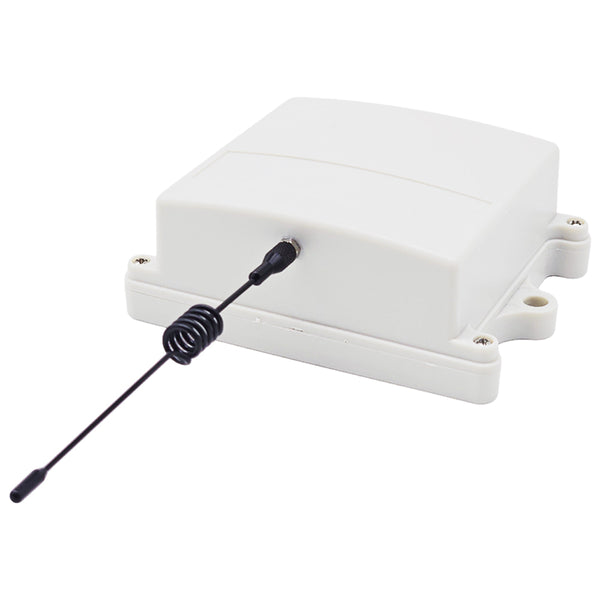

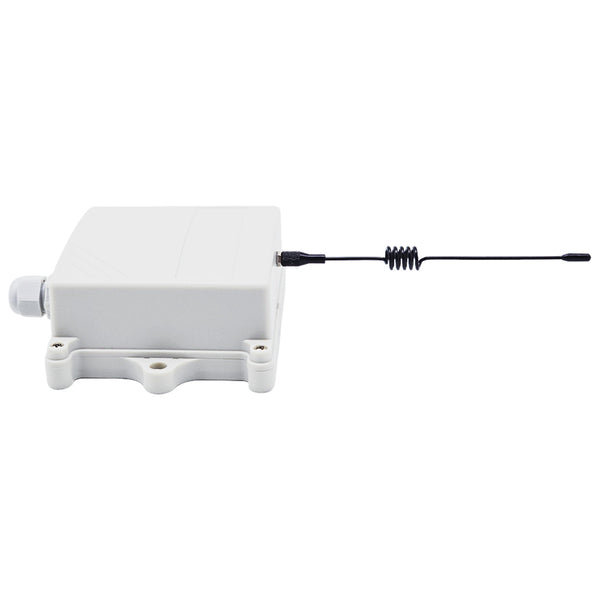

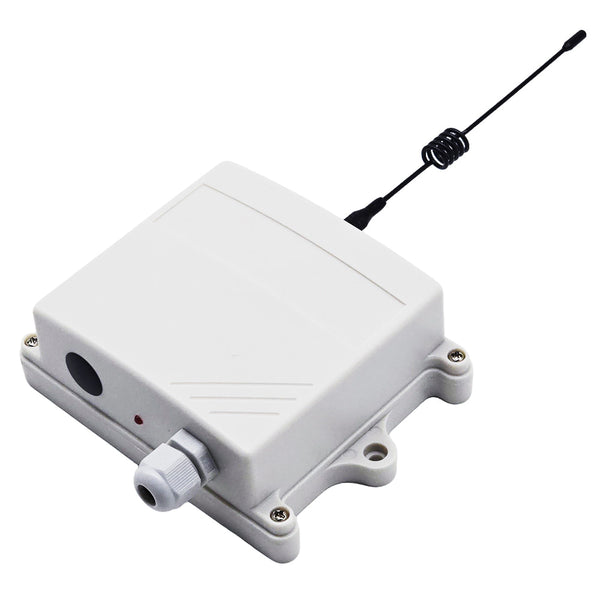

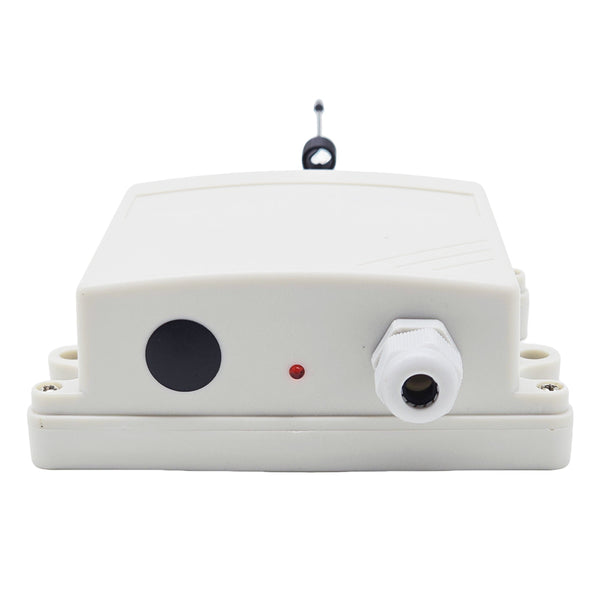

Senderparameter:
Modell: CK-DC
Mit 2 Eingangskabeln braucht man nicht zwischen Plus- und Minuspol zu unterscheiden.
Ausgelöst durch 12~24V Gleichspannungssignal.
Auslösung Methode: Wenn das Eingangskabel ein Gleichspannungssignal erhält. Nach 1 Sekunde blinkt die Signal-LED am Sender schnell, und der Sender sendet das Funksignal "ON". Nach Abschluss der Übertragung leuchtet die Signal-LED dauerhaft. Wenn das Eingangskabel das Gleichspannungssignal verliert. Nach 1 Sekunde blinkt die Signal-LED am Sender schnell, und der Sender sendet das Funksignal "OFF". Nach Abschluss der Übertragung blinkt die Signal-LED einmal und erlischt anschließend.
Signalübertragungszeit: 1 Sekunde
Betriebsfrequenz: 433.92MHz (315 MHz kundenspezifisch)
Enkodierung Chip: PT2262 / SC2262
Sendeentfernung: 500m / 1500ft (Theoretisch)
Maße der PCB: 73 x 73 x 19 mm
Maße des Gehäuse: 110 x 86 x 40 mm
Arbeitsbereich:
Mit einem Empfänger (wie S1PXA-DC) bildet sich ein komplettes kit, der maximale Arbeitsabstand kann 1500 Fuß oder 500 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Arbeitsprinzip:
Der Sender CK-DC ist eine spezielle Fernbedienung, die durch die Ein- und Ausschaltbedingungen von 12~24V DC-Strom aktiviert wird. Es hat zwei Eingangskabel zum Anschließen eines Gleichspannungs-Signals von einem Gerät, wie Steckdose, Warnhost, Detektor, Sensor, speicherprogrammierbaren Steuerung, Gleichstrom Sirene, Gleichstrom Leuchte oder anderen Gleichstrom Geräten.
Wenn an seine Eingangskabel eine Gleichspannung angelegt wird, sendet er ein Funksignal "ON". Wenn er aufhört, Gleichspannung zu empfangen, sendet er ein Funksignal "OFF".
Dieser Sender kann mit verschiedenen Arten von Empfängern kombiniert werden, um ein drahtloses Steuersystem zu bilden, das verwendet wird, um ein anderes Gerät drahtlos über ein DC-Spannungssignal oder ein DC-Ausgangssignal von einem Gerät zu steuern.

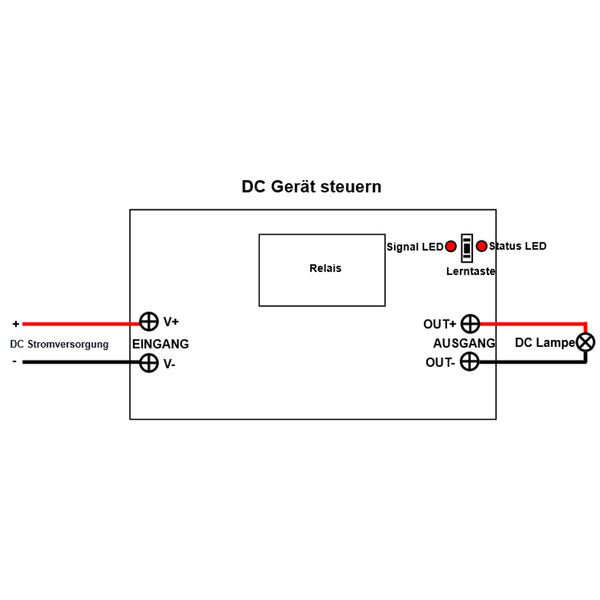

Verwendung und Bedienung:
Wenn Sie das Gerät A über ein 12~24V Gleichspannungssignal des Geräts B steuern möchten, machen wie folgende:
1. Schließen Sie Gerät A an die Ausgangsklemme des Empfängers an.
2. Schließen Sie die DC-Ausgangsklemme von Gerät B an die Eingangsklemme des Senders an.
3. Wenn Gerät B ein Gleichspannungssignal an den Sender sendet, sendet der Sender ein Funksignal "ON". Wenn der Empfänger dieses Funksignal empfängt, aktiviert er sein Relais, um das Gerät A einzuschalten.
4. Wenn Gerät B kein Gleichspannungssignal mehr an den Sender sendet, sendet der Sender ein Funksignal "OFF". Wenn der Empfänger dieses Funksignal empfängt, deaktiviert er sein Relais, um das Gerät A auszuschalten.

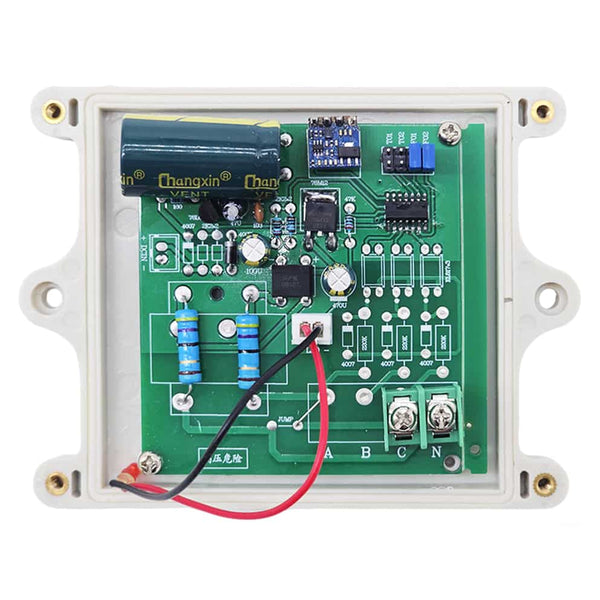

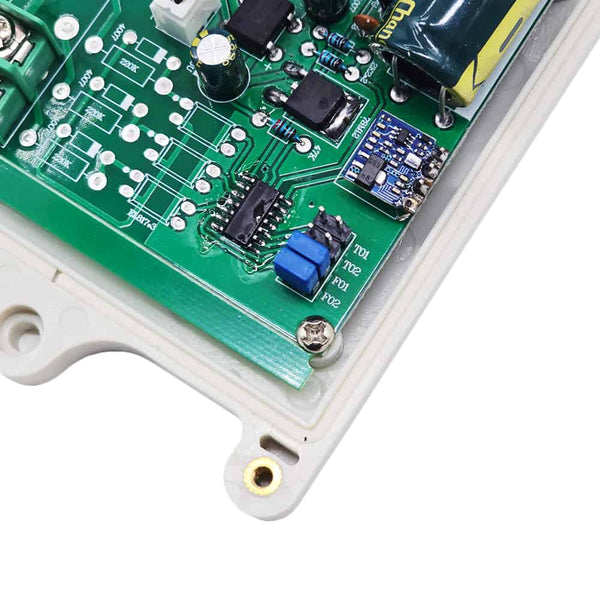

So stellen Sie den Oszillatorwiderstand des Senders ein:
Zwei Pins von F02 mit einer Jumper Brücke kurzschließen, der Oszillatorwiderstand wird auf 1,5 MΩ eingestellt.
Zwei Pins von F01 und F02 nicht kurzschließen, der Oszillatorwiderstand wird auf 2,2 MΩ eingestellt.
Zwei Pins von F01 mit einer Jumper Brücke kurzschließen, der Oszillatorwiderstand wird auf 3,3 MΩ eingestellt.
Zwei Pins von F01 und F02 jeweils mit Jumper Brücken kurzschließen, der Oszillatorwiderstand wird auf 4,7 MΩ eingestellt.
