Lieferumfang:
1 x Empfänger: S1UA-DC-ANT3
1 x Sender: CK-DC
1 x Bedienungsanleitung
Anwendung:
Mit dem Sender CK-DC und dem Empfänger S1UA-DC-ANT3 können Sie die AC oder DC Geräte über das Gleichspannung Signal eines anderen Geräts fernsteuern. Es kann zur synchronen drahtlosen Steuerung verschiedener Geräte im Haushalt, in der Industrie und in der Landwirtschaft verwendet werden, wie z. B. der drahtlosen Steuerung des Warnhosts und der Warnhupe, der drahtlosen Steuerung der Lichter, der drahtlosen Synchronisationssteuerung von Geräten usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.

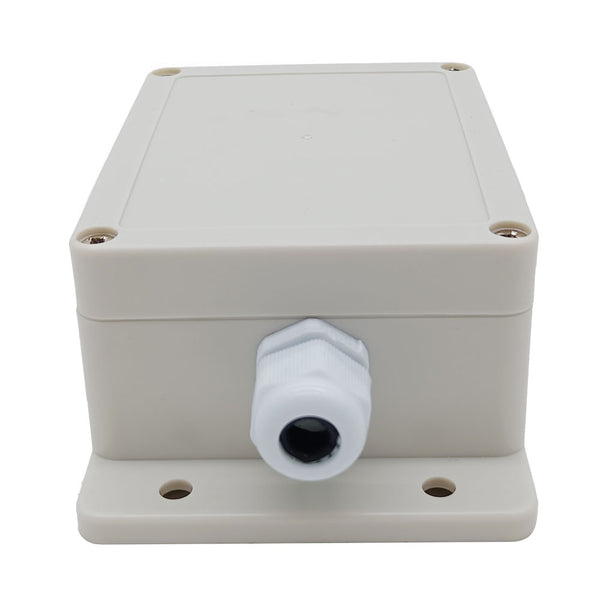

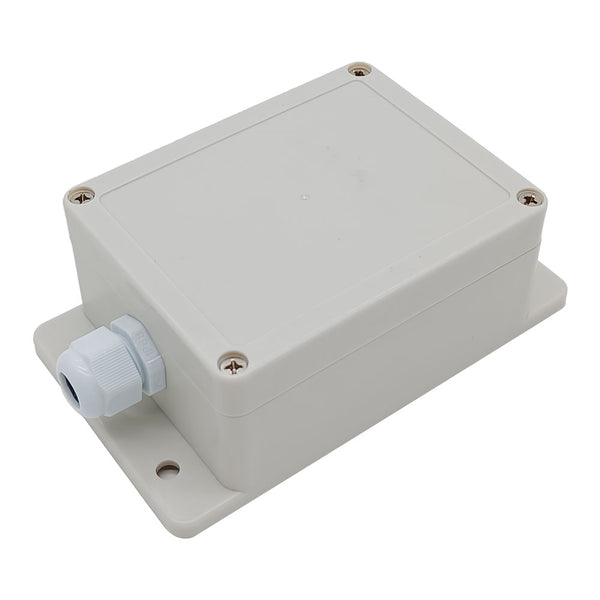

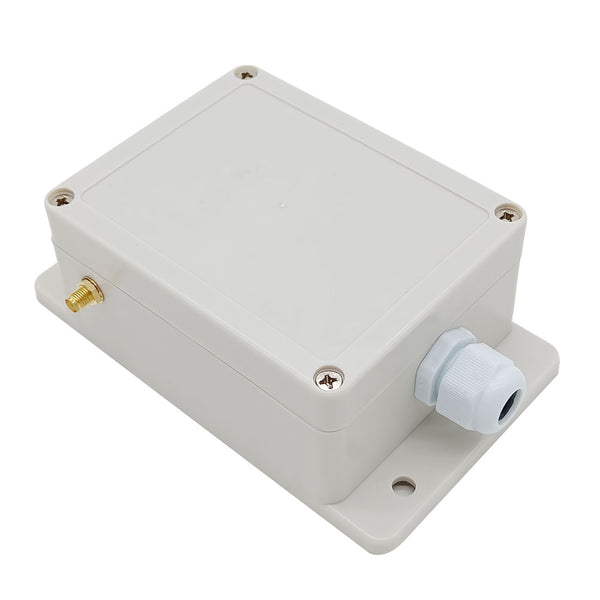

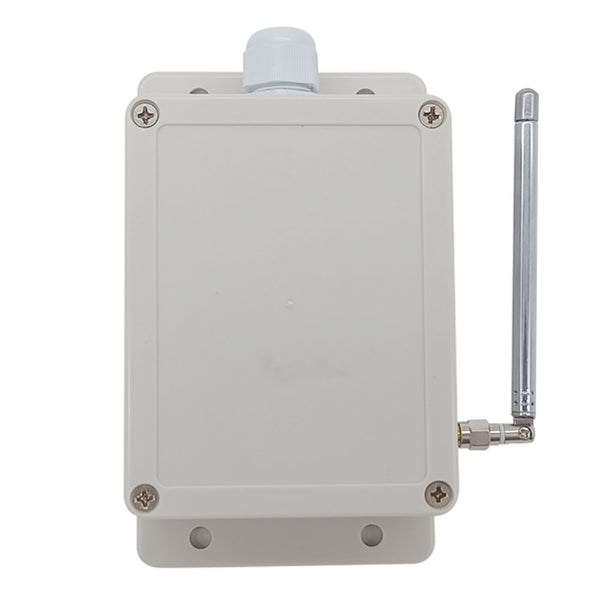

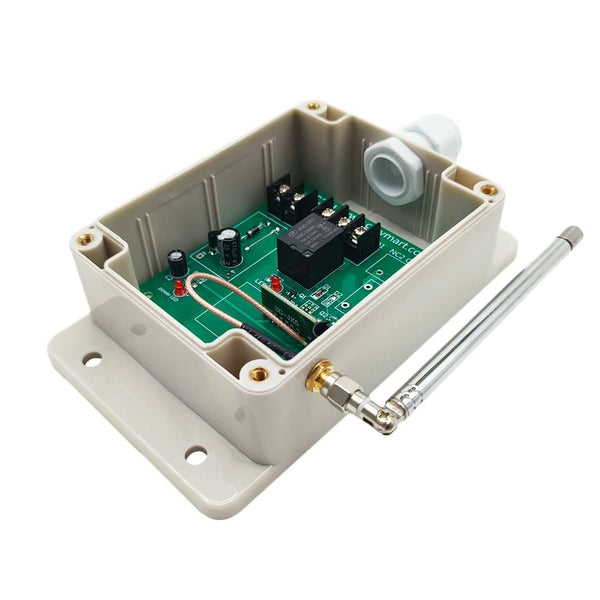

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Vier Betriebs spannungs versionen: DC 6V, 9V, 12V, 24V optional.

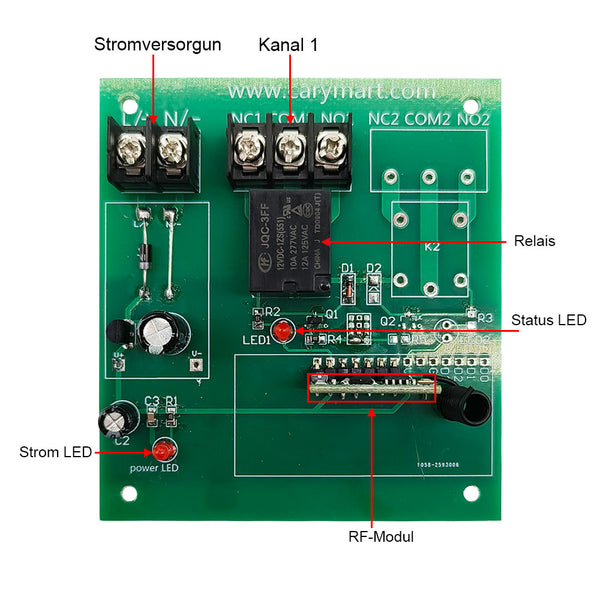

Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.
Jeder Kanal kann bei maximalem Strom 10A arbeiten, wie 120W/12V bekannt, 60W/6V, 90W/9V, 240W/24V, 1100W/110V, 2200W/220V.

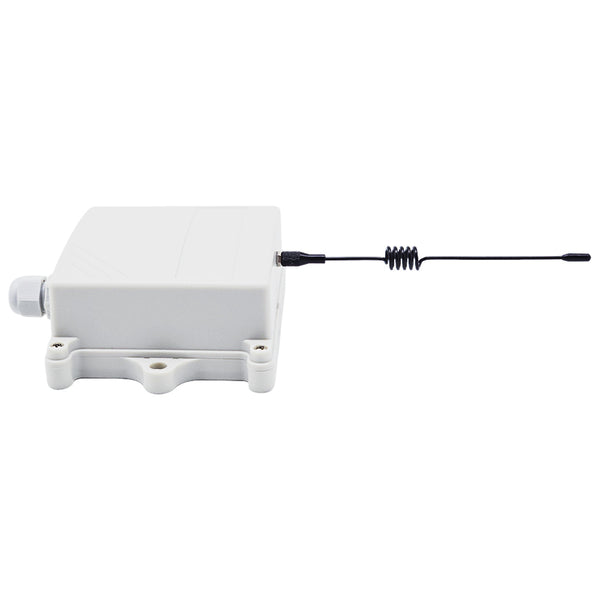

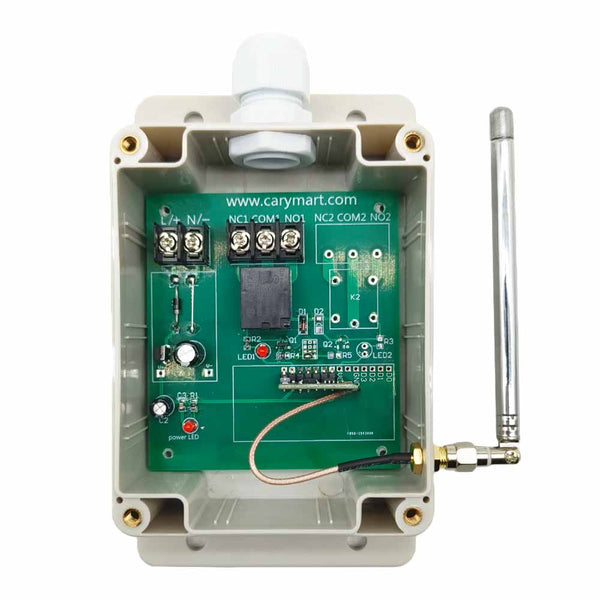

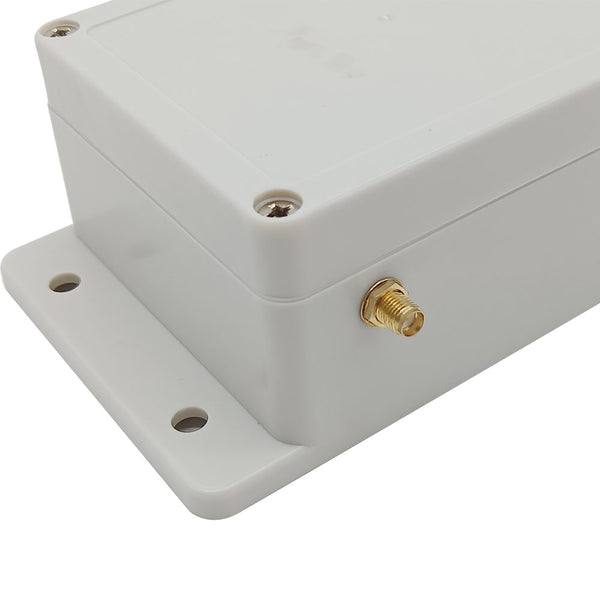

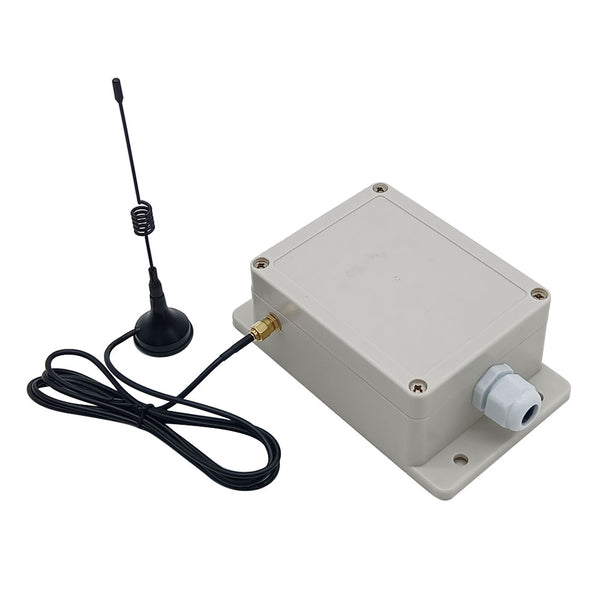

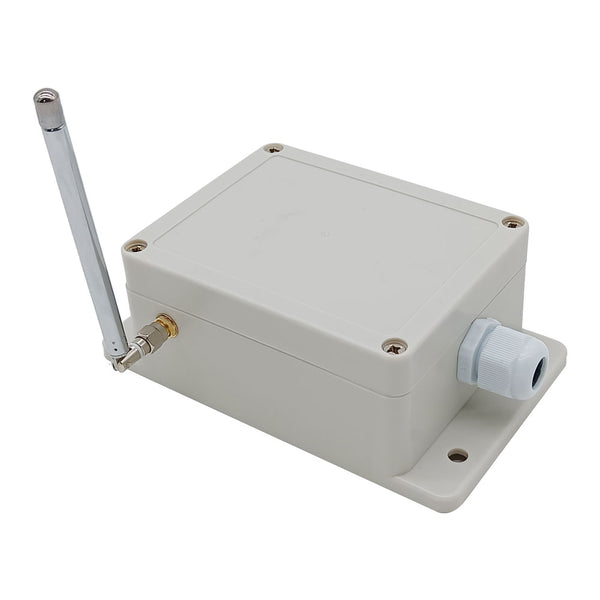

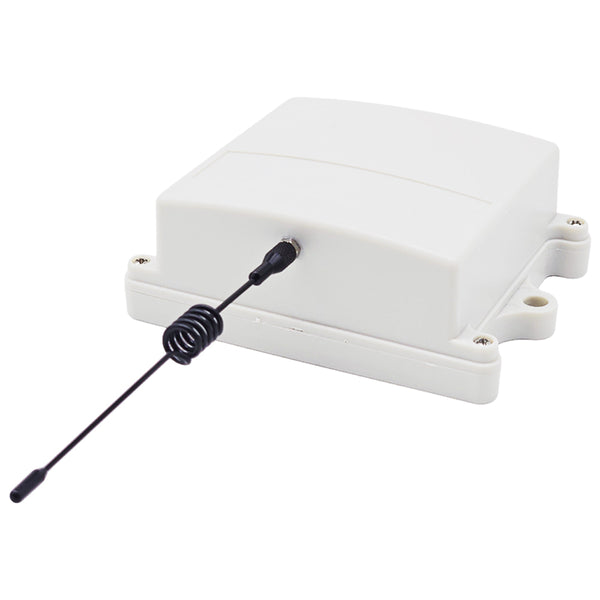

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Empfängerparameter:
Modell: S1UA-DC-ANT3
Betriebsspannung: 6V DC (Modell S1UA-DC06), oder 9±1V DC (Modell S1UA-DC09), oder 12±1V DC (Modell S1UA-DC12), oder 24±2V DC (Modell S1UA-DC24), die Betriebsspannung muss angegeben werden bei der Bestellung.
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 1 CH
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Maximale Lastspannung des Relais : 240VAC oder 28VDC
Maximaler Laststrom des Relais : 10A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
Arbeitsmodus: Verriegelung
Betriebstemperatur: -20°C bis +70°C

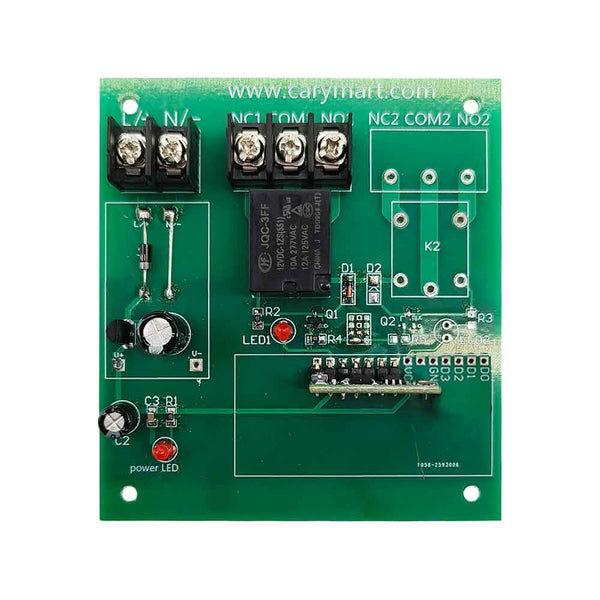

Maße der PCB: 88 x 80 x 18 mm

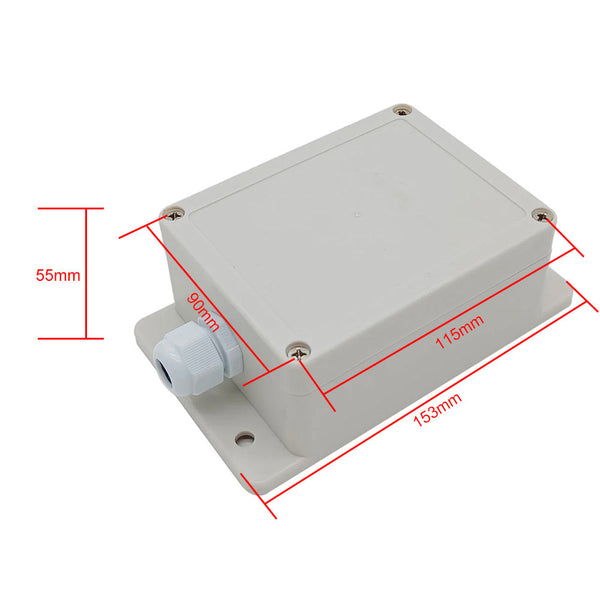

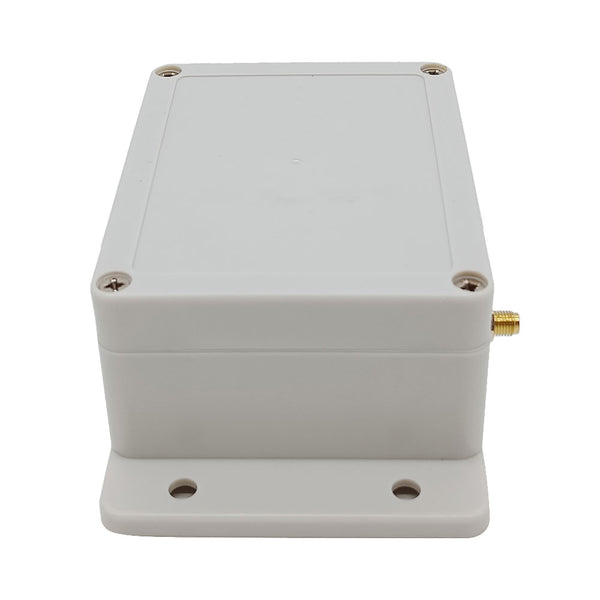

Maße des Gehäuses: 153 x 90 x 55 mm
Senderparameter:

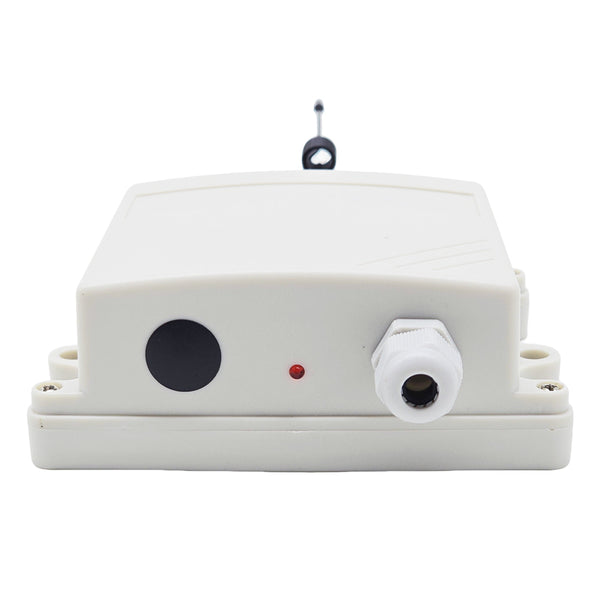

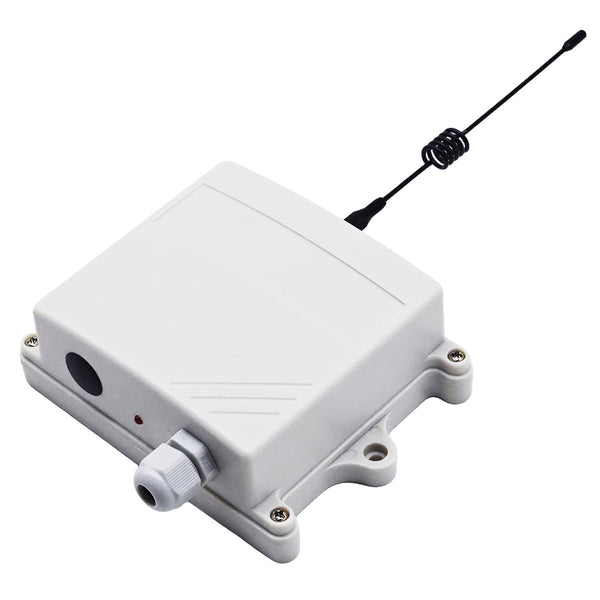

Modell: CK-DC
Mit 2 Eingangskabeln braucht man nicht zwischen Plus- und Minuspol zu unterscheiden.
Ausgelöst durch 12~24V Gleichspannungssignal.
Auslösung Methode: Wenn das Eingangskabel ein Gleichspannungssignal erhält. Nach 1 Sekunde blinkt die Signal-LED am Sender schnell, und der Sender sendet das Funksignal "ON". Nach Abschluss der Übertragung leuchtet die Signal-LED dauerhaft. Wenn das Eingangskabel das Gleichspannungssignal verliert. Nach 1 Sekunde blinkt die Signal-LED am Sender schnell, und der Sender sendet das Funksignal "OFF". Nach Abschluss der Übertragung blinkt die Signal-LED einmal und erlischt anschließend.
Signalübertragungszeit: 1 Sekunde
Betriebsfrequenz: 433.92MHz (315 MHz kundenspezifisch)
Enkodierung Chip: PT2262 / SC2262
Sendeentfernung: 500m / 1500ft (Theoretisch)

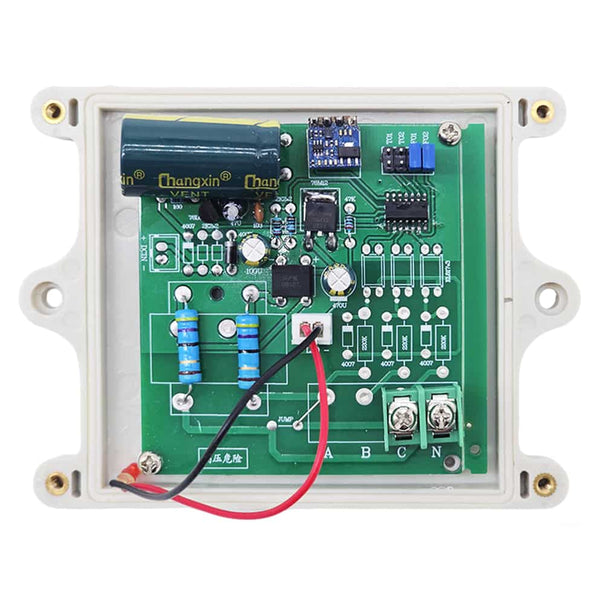

Maße der PCB: 73 x 73 x 19 mm
Maße des Gehäuse: 110 x 86 x 40 mm
Arbeitsbereich:

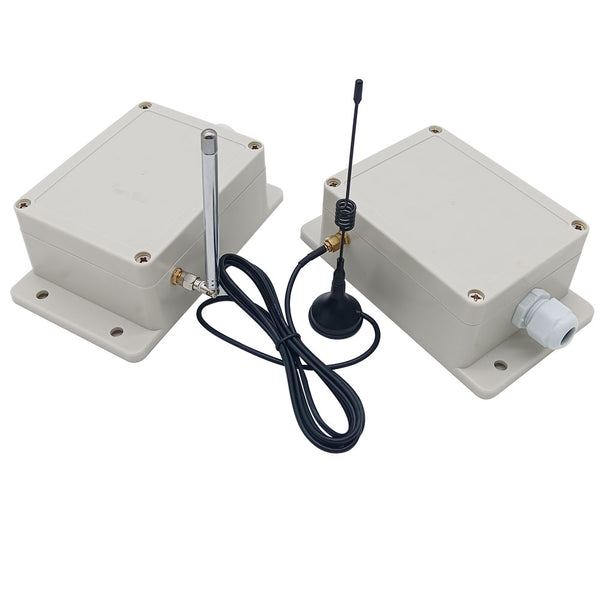

Mit einem Empfänger (wie S1UA-DC-ANT3) bildet sich ein komplettes kit, der maximale Arbeitsabstand kann 1500 Fuß oder 500 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Arbeitsprinzip:
Der Sender CK-DC ist eine spezielle Fernbedienung, die durch die Ein- und Ausschaltbedingungen von 12~24V DC-Strom aktiviert wird. Es hat zwei Eingangskabel zum Anschließen eines Gleichspannungs-Signals von einem Gerät, wie Steckdose, Warnhost, Detektor, Sensor, speicherprogrammierbaren Steuerung, Gleichstrom Sirene, Gleichstrom Leuchte oder anderen Gleichstrom Geräten.
Wenn an seine Eingangskabel eine Gleichspannung angelegt wird, sendet er ein Funksignal "ON". Wenn er aufhört, Gleichspannung zu empfangen, sendet er ein Funksignal "OFF".
Dieser Sender kann mit verschiedenen Arten von Empfängern kombiniert werden, um ein drahtloses Steuersystem zu bilden, das verwendet wird, um ein anderes Gerät drahtlos über ein DC-Spannungssignal oder ein DC-Ausgangssignal von einem Gerät zu steuern.

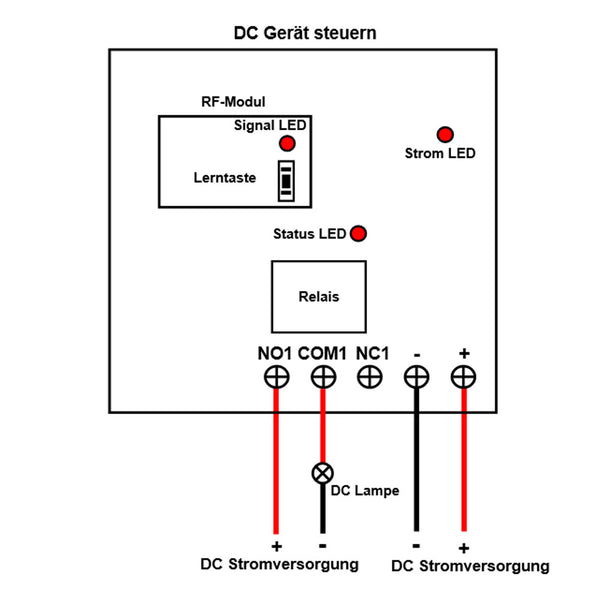

Verwendung und Bedienung:
Wenn Sie das Gerät A über ein 12~24V Gleichspannungssignal des Geräts B steuern möchten, machen wie folgende:

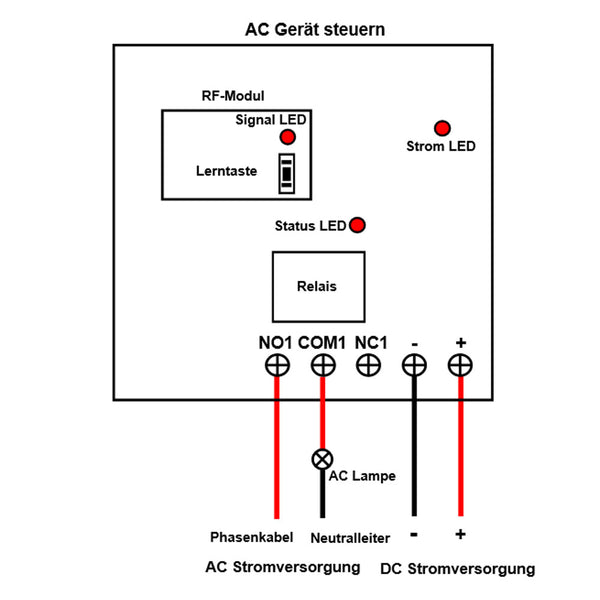

1. Schließen Sie Gerät A an die Ausgangsklemme des Empfängers an.
2. Schließen Sie die DC-Ausgangsklemme von Gerät B an die Eingangsklemme des Senders an.
3. Wenn Gerät B ein Gleichspannungssignal an den Sender sendet, sendet der Sender ein Funksignal "ON". Wenn der Empfänger dieses Funksignal empfängt, aktiviert er sein Relais, um das Gerät A einzuschalten.
4. Wenn Gerät B kein Gleichspannungssignal mehr an den Sender sendet, sendet der Sender ein Funksignal "OFF". Wenn der Empfänger dieses Funksignal empfängt, deaktiviert er sein Relais, um das Gerät A auszuschalten.

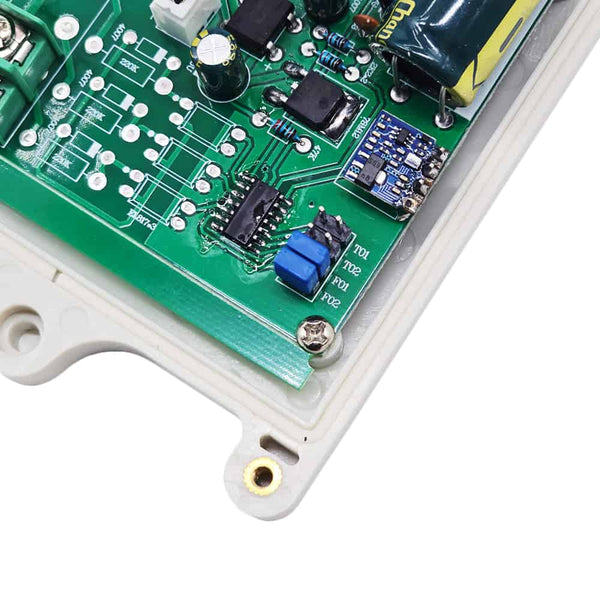

So stellen Sie den Oszillatorwiderstand des Senders ein:
Zwei Pins von F02 mit einer Jumper Brücke kurzschließen, der Oszillatorwiderstand wird auf 1,5 MΩ eingestellt.
Zwei Pins von F01 und F02 nicht kurzschließen, der Oszillatorwiderstand wird auf 2,2 MΩ eingestellt.
Zwei Pins von F01 mit einer Jumper Brücke kurzschließen, der Oszillatorwiderstand wird auf 3,3 MΩ eingestellt.
Zwei Pins von F01 und F02 jeweils mit Jumper Brücken kurzschließen, der Oszillatorwiderstand wird auf 4,7 MΩ eingestellt.
