Lieferumfang:
1 x Funkschalter: S1PX-DE-WP2-AC230 (Mit europäischem Standard Stecker & deutschem Standard Steckdose)
1 x Bedienungsanleitung
Anwendung:
Dies ist ein drahtloser Funkschalter S1PX-DE-WP2-AC230 mit Stecker nach europäischem Standard und der wasserdichter Steckdose nach deutschem Standard IP66. Sie können damit ganz einfach eine gewöhnliche Wechselstromsteckdose in einen Drahtloser Fernschalter umwandeln. Es kann zur Fernsteuerung von Lichtern, Pumpen, Lüftern, Motoren, Heizungen, elektrischen Magnetventilen, Alarmen und anderen AC Geräten verwendet werden.
Merkmal:
Drahtlose Steuerung, einfach zu installieren
Wasserdicht: Der Schalter hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 230V (220V~240V) verwendet in Deutschland, Großbritannien, Frankreich usw.
AC Stromversorgung Ausgang: Es kann 220V oder 230V Wechselstrom Geräte steuern.
Hohe Leistung: Es kann bei maximalem Strom 16A.
Der Sender / die Fernbedienung kann den Funkschalter steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Mit Überstromschutz.
Der Funkschalter arbeitet nur mit dem ausgewählten Sender, der mit dem Funkschalter gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Funkschalter steuern gleichzeitig.
Es können zwei oder mehr Funkschalter verwendet werden in der gleichen Gegend.
Empfängerparameter:
Modell: S1PX-DE-WP2-AC230

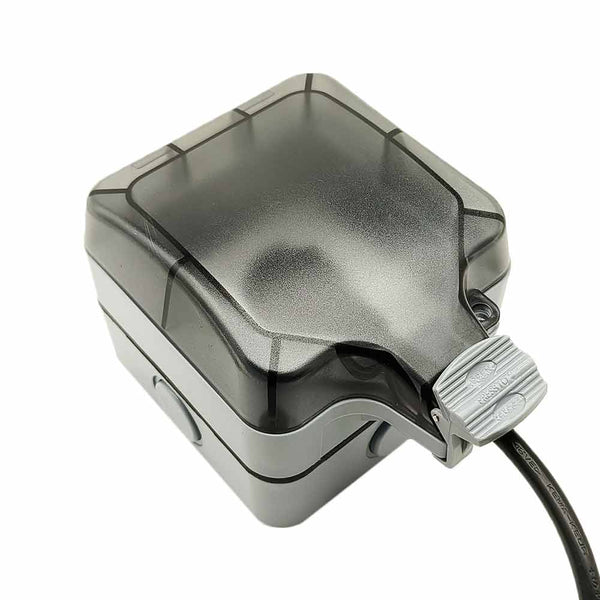

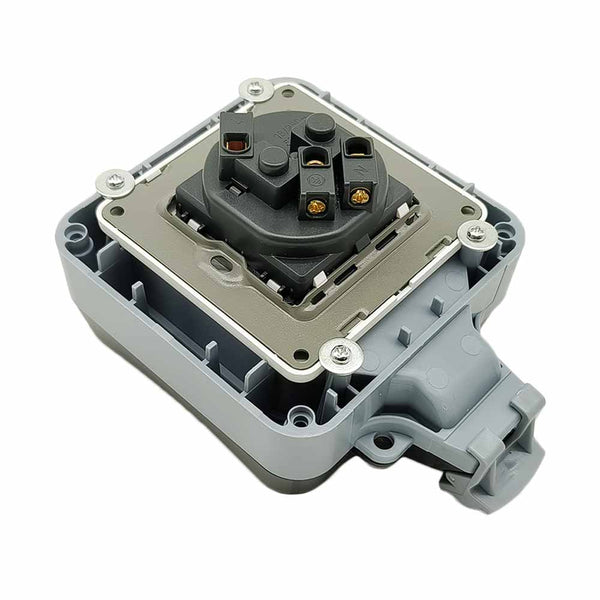

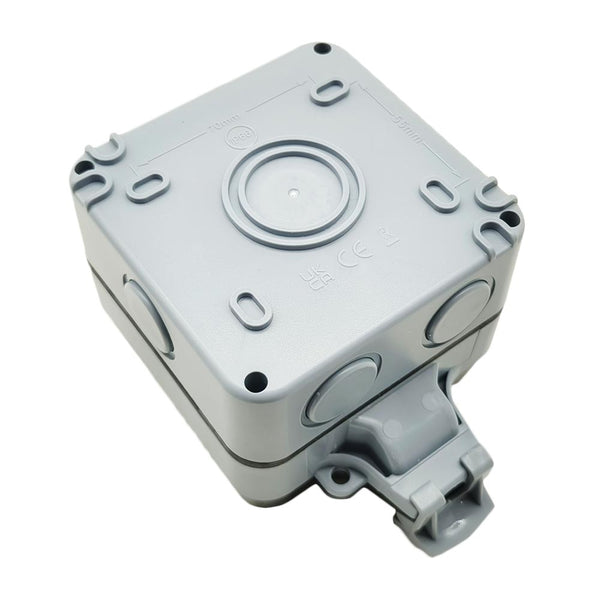

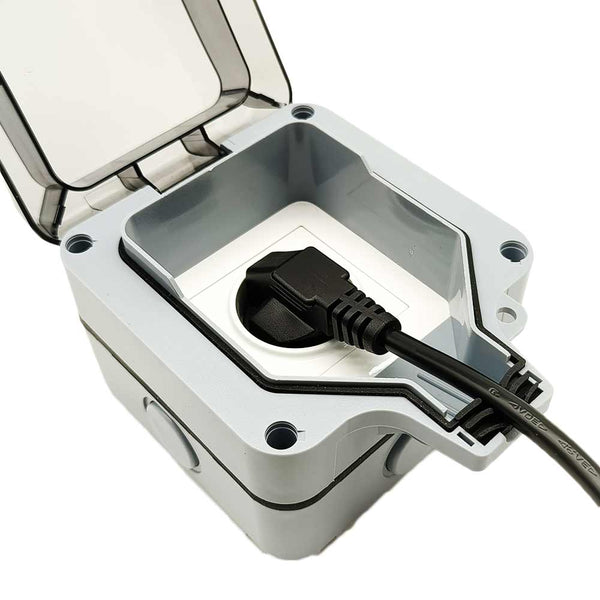

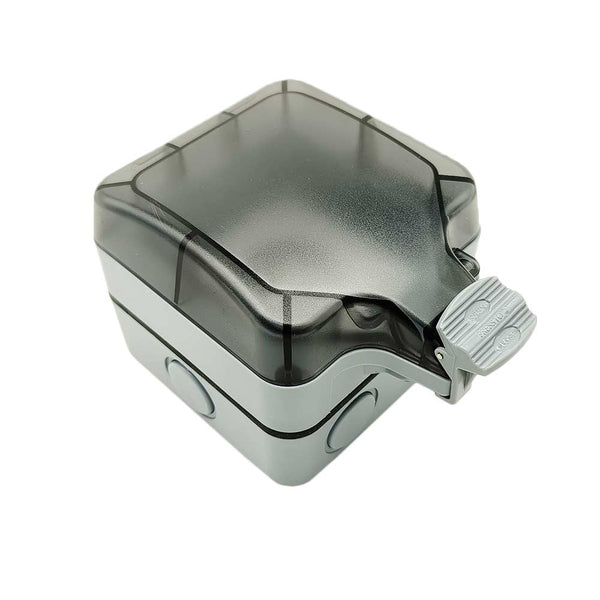

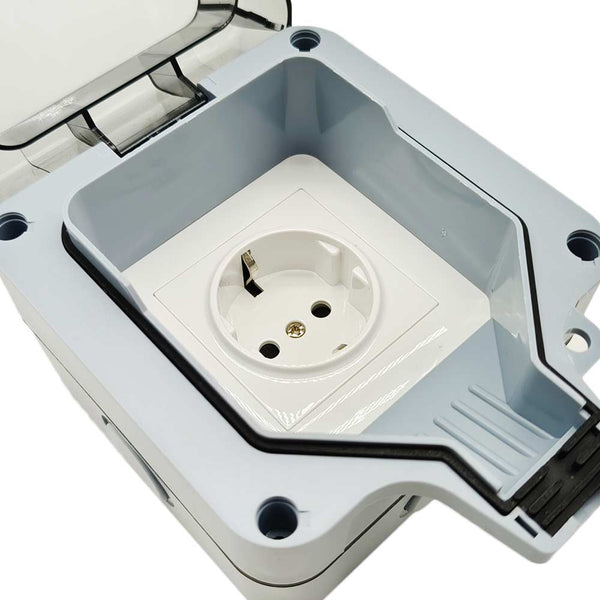

Mit Stecker nach europäischem Standard und wasserdichter Steckdose nach deutschem Standard IP66.
IP-Schutzart von Steckdose: IP66
Kabelstandard: drei Adern, 1,5 Quadratmillimeter
Eingang/Ausgang: AC220~240V (220V/230V)
Betriebsfrequenz: 433.92MHz
Ruhestrom: ≤6mA
Maximaler Laststrom des Relais: 16A
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung

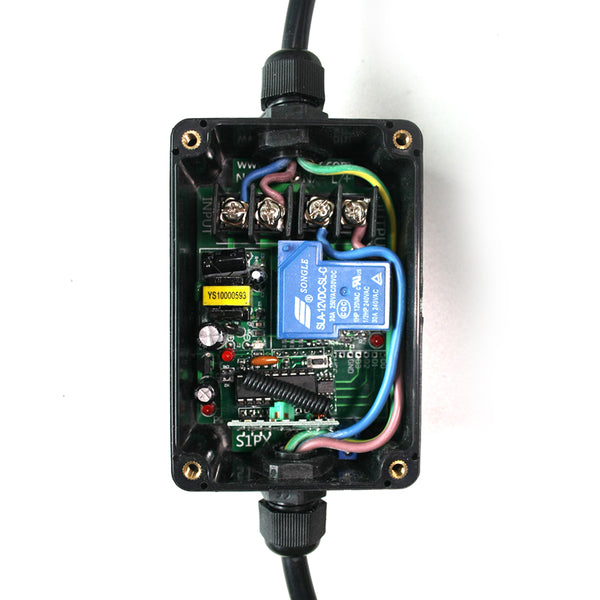

Maße der PCB: 90 x 59 x 18 mm

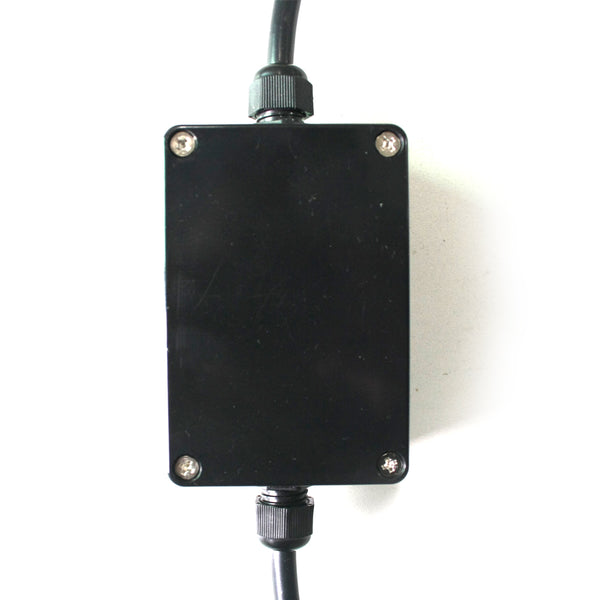

Maße des Gehäuses: 138 x 68 x 50 mm
IP-Schutzart des wasserdichten Gehäuses: IP65
Passende Fernbedienungen:
Die Funkschalter kann mit verschiedenem Sender arbeiten, wie Modell C-1 / C-2 (100M), CWB-1 / CWB-2 (50M, wasserdicht), CP-1 / CP-2 (500M), oder CB-1 / CB-2 (1000M) usw.
1) Selbstsicherndmodus / Momentanmodus (1-Tasten-Sender): C-1 / CWB-1 / CP-1 / CB-1
2) Verriegelungsmodus (2-Tasten-Sender): C-2 / CWB-2 / CP-2 / CB-2
Arbeitsbereich:
Mit dem Sender wie CP-1/CP-2, der maximale Arbeitsabstand kann 1500 Fuß 500 Meter in einem offenen Bereich erreichen. Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie eine größere Reichweite wünschen, können Sie eine externe Antenne an der Funkschalter installieren oder einen leistungsstarken Sender verwenden, wie den CB-Serie Sender.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Funkschalter als Verriegelung Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im RF-Modul des Funkschalters 2 Mal, die Signal-LED blinkt 2 Mal hintereinander und erlischt dann.
Der Betrieb des Momentan modus mit dem Sender CP-1:
Drücken und halten Sie die Taste am Sender: Die Funkschalter ausgang AC Stromversorgung, und die Abluftventilator läuft.
Lassen Sie die Taste los: Die Funkschalter stoppen die Ausgabe, und die Abluftventilator stoppt zu laufen.
2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im RF-Modul des Funkschalters 3 Mal, die Signal-LED blinkt 3 Mal hintereinander und erlischt dann.
Der Betrieb des Selbsthemmung modus mit dem Sender CP-1:
Drücken Sie die Taste am Sender: Die Funkschalter ausgang AC Stromversorgung, und die Abluftventilator läuft.
Drücken Sie erneut die Taste: Die Funkschalter stoppen die Ausgabe, und die Abluftventilator stoppt zu laufen.
3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im RF-Modul des Funkschalters 4 Mal, die Signal-LED blinkt 4 Mal hintereinander und erlischt dann.
Der Betrieb des Verriegelung modus mit dem Sender CP-2:
Drücken Sie die Taste A am Sender: Die Funkschalter ausgang AC Stromversorgung, und die Abluftventilator läuft.
Drücken Sie die Taste B am Sender: Die Funkschalter stoppen die Ausgabe, und die Abluftventilator stoppt zu laufen.
