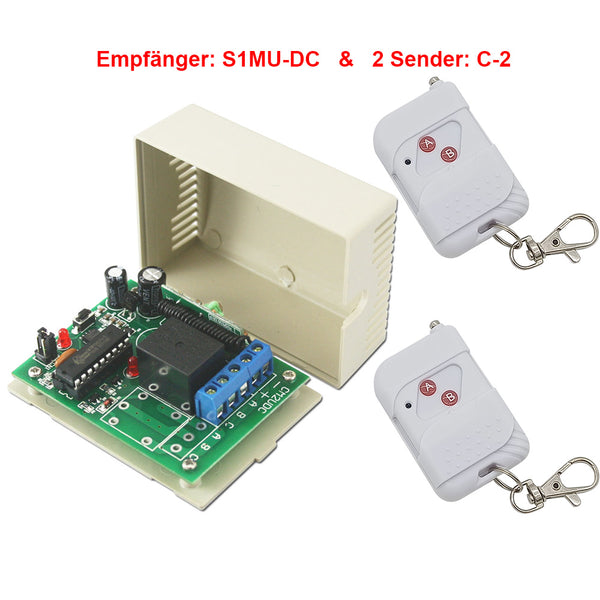

Lieferumfang:
1 x Empfänger: S1MU-DC
2 x Sender: C-2
1 x Bedienungsanleitung
Anwendung:
Ein Empfänger S1MU-DC und zwei Sender C-2 bilden ein Empfänger Sender System. Dieses System kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann AC oder DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Vertilatoren, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Funktion des Speichers: Die Stromversorgung ist abgeschnitten, und dann die Stromversorgung wiederhergestellt ist. Das Relais wird automatisch in den vorherigen Status zurückgegeben.

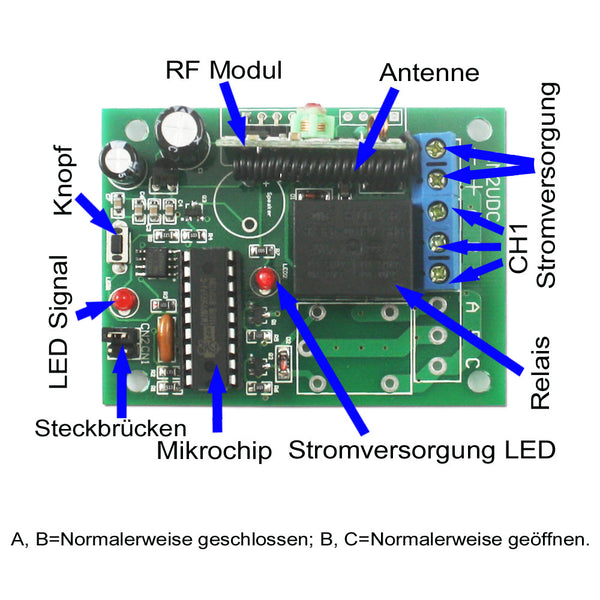

Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.
Jeder Kanal kann zum maximalen Strom 10A laufen, wie 120W/12V, 60W/6V, 90W/9V, 240W/24V, 1100W/110V, 2200W/220V.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

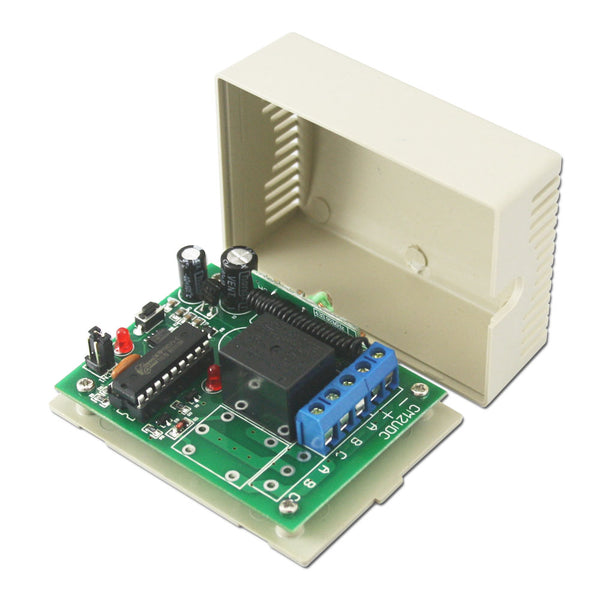

Empfängerparameter:
Modell: S1MU-DC
Betriebsspannung: DC6V (S1MU-DC06), DC9V±1V (S1MU-DC09), DC12V±1V (S1MU-DC12), DC24V±1V (S1MU-DC24), die Betriebsspannung muss angegeben werden bei der Bestellung.
Arbeitsfrequenz: 433MHz
Statische Strom: ≤6mA
Kanal: 1 CH
Ausgangsart: Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Maximale Arbeitsstrom: 10A
Kontrolle Modi: Selbstsichernd, Verriegelung
Maße der PCB: 67 x 50 x 18 mm

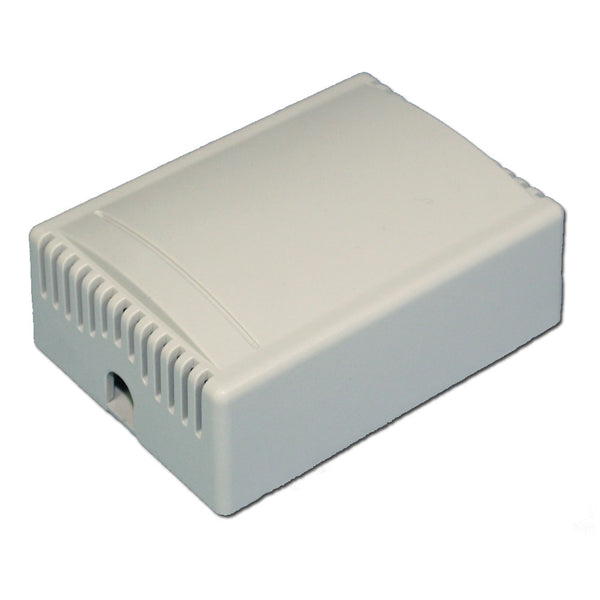

Maße des Koffers: 75 x 54 x 27 mm

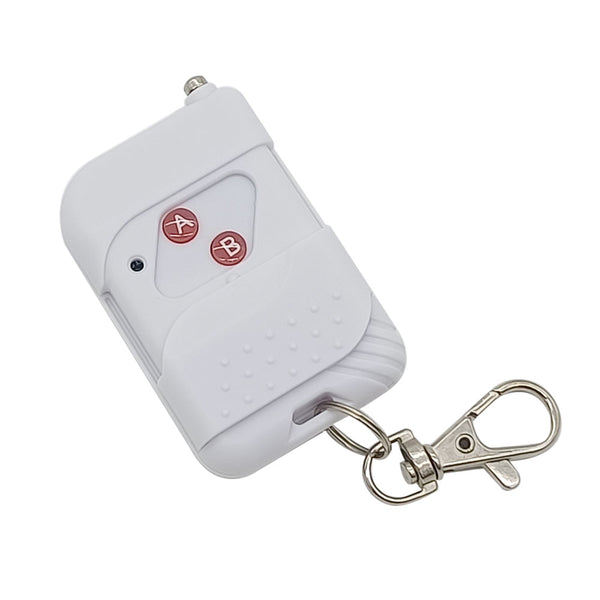

Senderparameter:
Modell: 0021001 (C-2)
Kanal / Knopf: 2 (A, B)
Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
Betriebsstrom: 6mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262 / PT2264 / SC2262
Sendeentfernung: 100m / 300ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 58 x 39 x 16 mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie C-1 / C-2 (100M), CWB-1 / CWB-2 (50M, wasserdicht), CP-1 / CP-2 (500M), oder CB-1 / CB-2 (1000M) usw.
1) Selbstsicherndmodus (1-Tasten-Sender): C-1 / CWB-1 / CP-1 / CB-1
2) Verriegelungsmodus (2-Tasten-Sender): C-2 / CWB-2 / CP-2 / CB-2
Arbeitsentfernung:
Mit dem Fernbedienung wie C-2 kann die Reichweite max. 100M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Mit Antenne oder CB-Serie Sender kann es die Reichweite erhöhen.

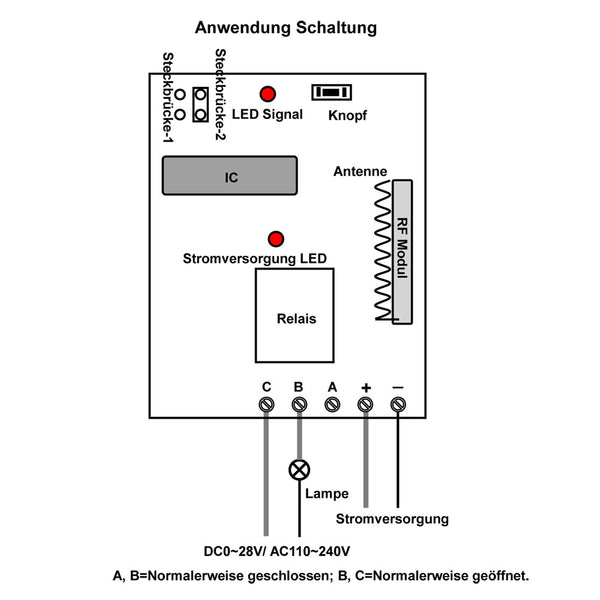

Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt.
1) Einstellung der Modus Selbstsichernd: Verbinden die Steckbrücke-2.
Der Betrieb des Selbsthemmung modus mit dem Sender C-1:
Drücken Sie die Taste am Sender: Schalten den Relais an (verbinden B und C, trennen A und B), die Lampe wird angeschaltet.
Drücken Sie die Taste erneut: Schalten den Relais aus (trennen B und C, verbinden A und B), die Lampe wird ausgeschaltet.
2) Einstellung der Modus Verriegelung: Trennen die Steckbrücke-1 und die Steckbrücke-2.
Der Betrieb des Verriegelung modus mit dem Sender C-2:
Drücken Sie die Taste A am Sender: Schalten den Relais an (verbinden B und C, trennen A und B), die Lampe wird angeschaltet.
Drücken Sie die Taste B am Sender: Schalten den Relais aus (trennen B und C, verbinden A und B), die Lampe wird ausgeschaltet.
Funktion des Speichers:
Falls das Relais in “AN” Zustand ist, wird es in “AUS” Zustand verändert, wenn den Stromkreis ausgeschaltet.
Wenn den elektrischen Stromkreis geschlossen wird, wird das Relais automatisch in früheren Zustand “AN” sein.
