Lieferumfang:
1 x Empfänger: S4PA-AC220
1 x Sender: CV-4-2
1 x Bedienungsanleitung
Anwendung:
Dieser Empfänger S4PA-AC220 und der Sender CV-4-2 bilden ein Empfänger Sender System. Es kann in der Industrie-Automatisierung-, Landwirtschaft- und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Universaleingang: Unterstützung AC 110V (110V~120V) verwendet in USA, Kanada usw, und AC 220V (220V~240V) verwendet in Deutschland, Großbritannien, Frankreich usw.
Hochleistung: Jeder Relaisausgang kann bei Höchststrom 30A betreiben. Die maximale Leistung von Geräte ist 360W/12V, 180W/6V, 270W/9V, 720W/24V, 3000W/110V, 6000W/220V.
Mit verkabelte Steuerklemmen: Sie können Sensoren, Endschalter, manuelle Schalter oder externe Geräte zur Steuerung des Empfängers anschließen.
Sie könnten den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden, der den gleichen Code verwendet.
Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

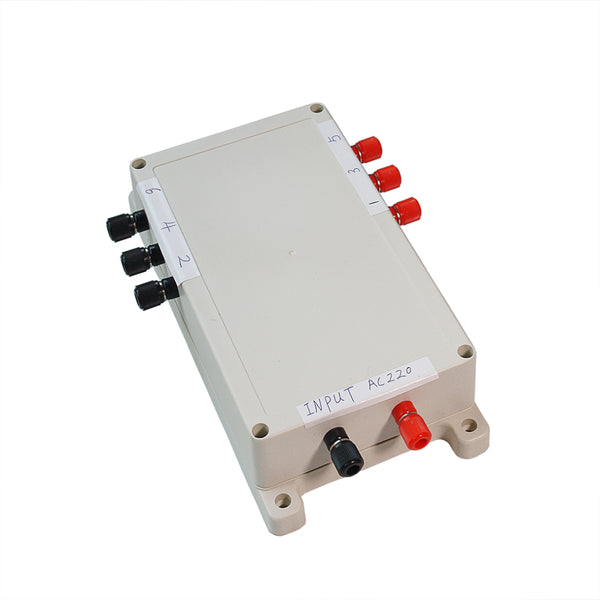

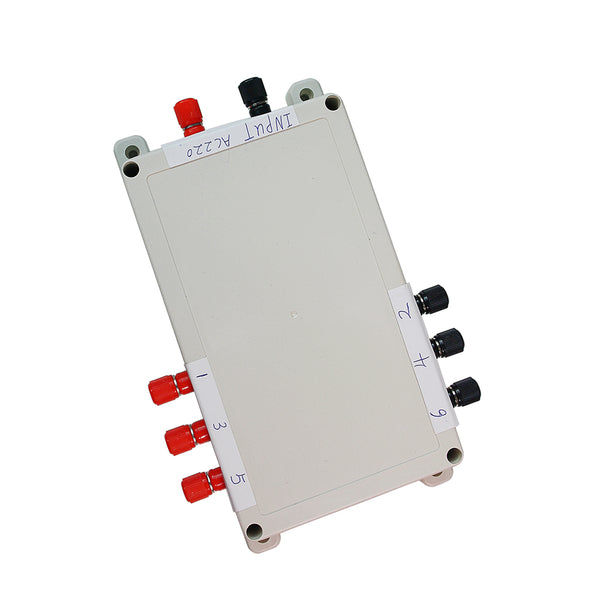

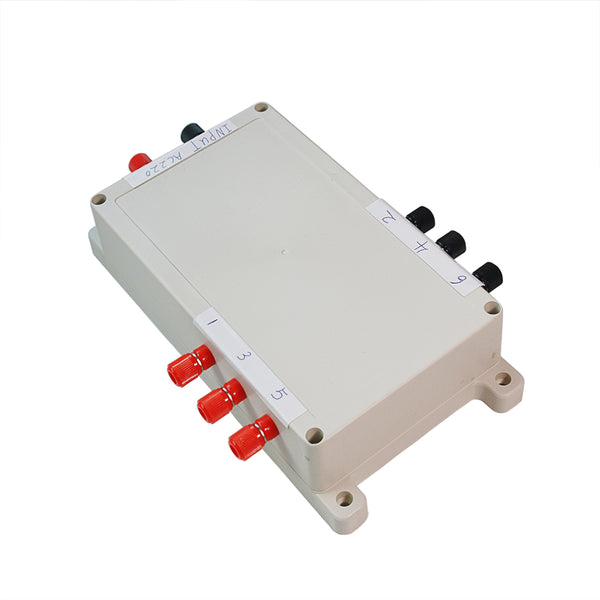

Empfängerparameter:
Modell: S4PA- AC220
Betriebsspannung: 110~240V AC (110V/120V/220V/240V)
Ausgabetyp: Normalerweise offen
Arbeitsspannung Bereich vom Relais: AC110~240V oder DC0~28V
Arbeitsfrequenz: 433MHz
Kanal: 4 CH
Kontrollieren Modus: Momentan, Verriegelung
Statische Strom: ≤6mA
Maximal Arbeitsstrom: 30A / jeder Kanal
PCB Maß: 170 x 109 x 18 mm
Gehäuse Maß: 200 x 120 x 53 mm

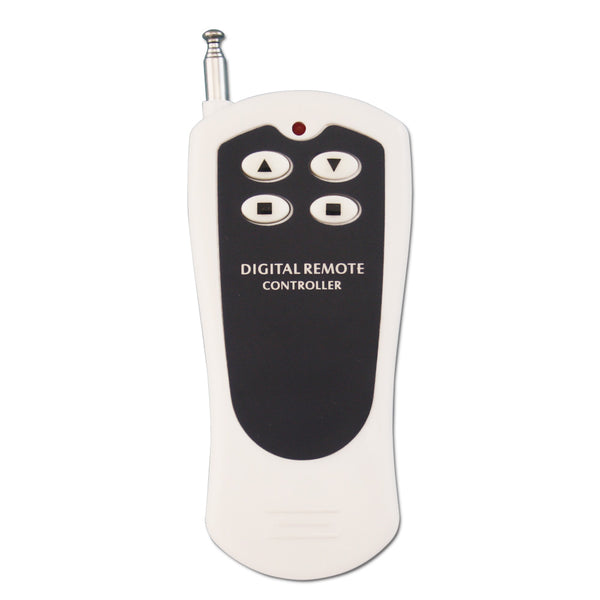

Senderparameter:
Modell: 0021051 (CV-4-2)
Kanal / Knopf: 4 (▲, ▼, Zwei ■)

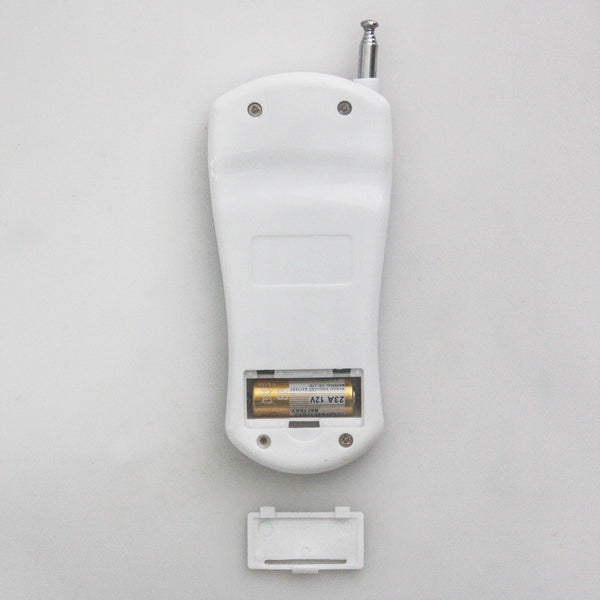

Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
Betriebsstrom: 15mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: LX2260A-R4
Sendeentfernung: 500m / 1500ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis +70 °C
Einheit Mass: 110 x 50 x 18 mm
Arbeitsentfernung:
Mit dem Fernbedienung wie CV-4-2 kann die Reichweite max. 500M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie die Antenne am Empfänger austauschen oder einen leistungsstarken Sender verwenden, zum Beispiel der Sender CB-Serie.

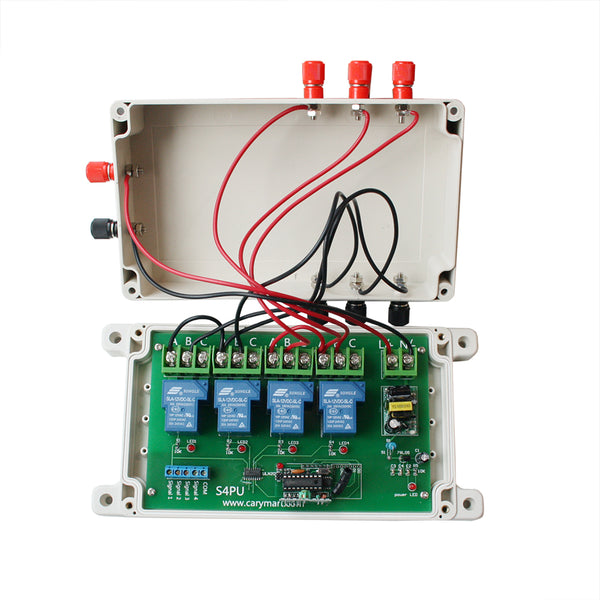

Verdrahtung:
Wenn Sie DC 12V Motor steuern, machen Sie bitte wie folgende:
1) Schließen das Powerline von die AC Stromversorgung an die rote Klemme von Eingang / INPUT, und schließen Sie den Nullleiter von der AC Stromversorgung an die schwarze Klemme von Eingang / INPUT.
2) Schließen die Klemmen 1&6 (2&5) von Empfänger an den Pluspol von Stromversorgung, schließen Sie die Klemme 2&5 (1&6) von Empfänger an den Munispol von DC Stromversorgung, und schließen Sie die Klemmen 3&4 von Empfänger an zwei Draht von DC Motor an.
Wenn Sie AC 230V Motor steuern, machen Sie bitte wie folgende:
1) Schließen das Powerline von AC Stromversorgung an rote Klemme von Eingang / INPUT, und schließen Sie den Nullleiter von der AC Stromversorgung an die schwarze Klemme von Eingang / INPUT.
2) Schließen Klemme 4 von Empfänger an Powerline von AC Stromversorgung. Schließen den Nullleiter von AC Stromversorgung an gemeinsame Linie von AC Motor.
3) Schließen Klemmen 1, 5&6 von Empfänger an Draht für Umkehrrichtung von AC Motor. Schließen die Klemme 2 von Empfänger an Draht für positive Richtung von AC Motor.
4) Schließen Sie eine Seite des Kondensators an die Draht für die positive Drehung von AC Motor an und schließen Sie eine andere Seite des Kondensators an den Klemme 3 des Empfängers an.

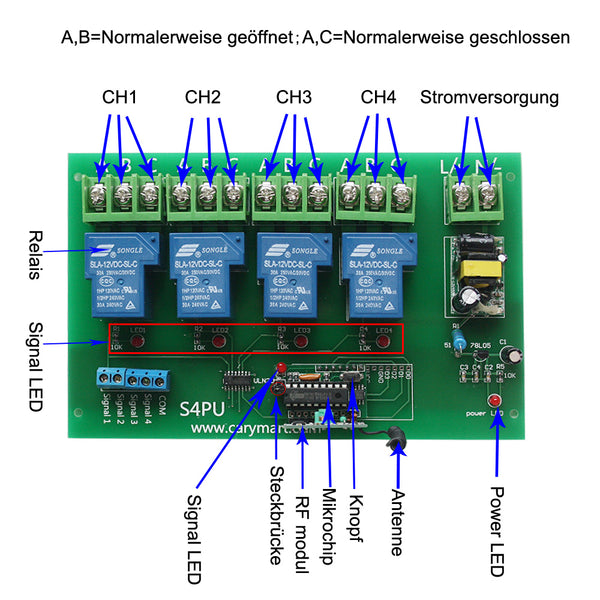

Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung der Modus Verriegelung (mit Sender CV-4-2): Trennen Sie die Drahtbrücke 1 und die Drahtbrücke 2.
Drücken Sie die Taste ▲ am Sender: Anschließen Sie die Klemmen 1&3, und schließen Sie die Klemmen 2&4 an, dass Motor in positiver Richtung rotiert.
Drücken Sie die Taste ■ am Sender: Trennen Sie die Klemmen 1&3, und trennen die Klemmen 2&4, dass Motor zu laufen stoppt.
Drücken Sie die Taste ▼ am Sender: Anschließen Sie die Klemmen 3&5, und schließen Sie die Klemmen 4&6 an, dass Motor in Umkehrrichtung rotiert.
Drücken Sie die Taste ■ am Sender: Trennen Sie die Klemmen 3&5, und trennen die Klemmen 4&6, dass Motor zu laufen stoppt.
2) Einstellung der Modus Momentan (mit Sender CV-2-2): Verbinden Sie nur die Drahtbrücke 1.
Drücken und halten Sie die Taste ▲ am Sender: Anschließen die Klemmen 1&3, und schließen Sie die Klemmen 2&4 an, dass Motor in positiver Richtung rotiert.
Lassen Sie die Taste ▲ los: Trennen Sie die Klemmen 1&3, und trennen die Klemmen 2&4, dass Motor zu laufen stoppt.
Drücken und halten Sie die Taste ▼ am Sender: Anschließen die Klemmen 3&5, und schließen Sie die Klemmen 4&6 an, dass Motor in Umkehrrichtung rotiert.
Lassen Sie die Taste ▼ los: Trennen Sie die Klemmen 3&5, und trennen die Klemmen 4&6, dass Motor zu laufen stoppt.
