Lieferumfang:

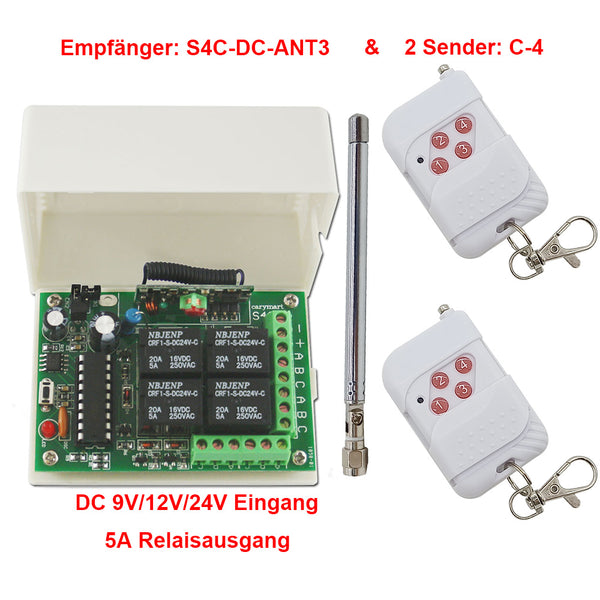

1 x Empfänger: S4C-DC-ANT3
2 x Sender: C-4
1 x Bedienungsanleitung
Anwendung:
Der Empfänger S4C-DC-ANT3 und zwei Sender C-4 bilden ein Funk-Fernbedienungssystem. Es kann in der Industrie-Automatisierung, Landwirtschaft-Automation und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Es kann drahtlose fernbedienung verschiedene ausrüstungen an Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Stromversorgung: Vier Betriebsspannungsversionen, DC 6V, 9V, 12V, 24V.
Relaisausgang: Der Empfänger ist Relaisausgang. Es können zur Steuerung DC und AC Geräte verwendet werden. Die Klemmen sind NO / NC (normalweise geöffnet / normalweise geschloßen) und es ist wie ein Funkschalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.
Jeder Kanal kann bei maximalem Strom 5A arbeiten.
Mit externer Teleskopantenne, der Empfänger hat einen größeren Arbeitsbereich.
Sie können den Empfänger mit Sender (Fernbedienung) von jedem Orten innerhalb einer zuverlässigen Entfernung ein / ausschalten.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Kontrolle: Der Code besteht aus Tausenden verschiedener Kombinationen, und der Empfänger arbeitet nur mit dem Sender, der den gleichen Code verwendet.
Ein oder einige Sender können einen oder einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.
Empfängerparameter:

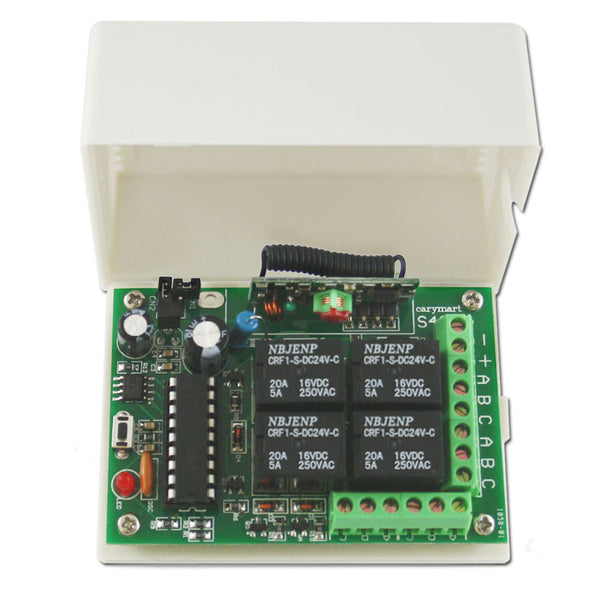

Modell: S4C-DC-ANT3
Betriebsspannung: DC6V (S4C-DC06), DC12V±1V (S4C-DC12), DC9V±1V (S4C-DC09), DC24V±2V (S4C-DC24)
Ausgang: Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Drahtbereich für die Terminals: 24-18 AWG
Betriebsfrequenz: 433.92MHz
Kanal: 4 CH
Kontrolle Modi: Selbstsichernd, Momentan, Verriegelung, Momentan + Selbstsichernd
Statische Strom: ≤6mA
Maximaler Laststrom: 5A / Kanal
Betriebstemperatur: -20 ° C bis +70 ° C
Maße der PCB: 68 x 48 x 20 mm
Maße des Koffers: 75 x 55 x 30 mm
Senderparameter:
Modell: 0021003 (C-4)
Kanal / Knopf: 4 (1, 2, 3, 4)
Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
Betriebsstrom: 6mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262 / PT2264 / SC2262
Sendeentfernung: 100m / 300ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 58 x 39 x 16 mm
Passende Fernbedienungen:

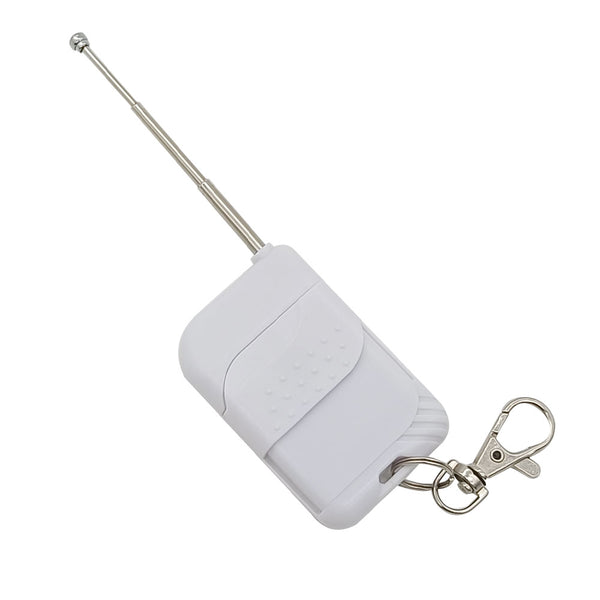

Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie CWB-4 (50m, Wasserdicht), C-4 (100m), CV-4 / CP-4 (500m), oder CB-4 (1000m) usw.
Arbeitsentfernung:
Mit dem Fernbedienung wie C-4 kann die Reichweite max. 100M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-4.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Kontrolle Modus vor dem Versand eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie folgt:
1) Einstellung der Modus Selbstsichernd: Nur verbinden auf dem Steckbrücke-2.
Modus Selbstsichernd (Arbeiten mit der Fernbedienung C-4): Drücken -> Öffnen; Nochmal drücken -> Schließen.
Drücken Sie die Taste 1: Das Relais 1 ist aktiviert (verbinden Sie die Klemmen B und C, trennen Sie die Klemmen A und B), und die Lampe 1 wird eingeschaltet.
Drücken Sie die Taste 1 erneut: Das Relais 1 ist deaktiviert (trennen Sie die Klemmen B und C, verbinden Sie die Klemmen A und B), und die Lampe 1 wird ausgeschaltet.
……
Drücken Sie die Taste 4: Das Relais 4 ist aktiviert (verbinden Sie die Klemmen B und C, trennen Sie die Klemmen A und B), und die Lampe 4 wird eingeschaltet.
Drücken Sie die Taste 4 erneut: Das Relais 4 ist deaktiviert (trennen Sie die Klemmen B und C, verbinden Sie die Klemmen A und B), und die Lampe 4 wird ausgeschaltet.
2) Einstellung der Modus Momentan: Nur verbinden auf dem Steckbrücke-1.
Modus Momentan (Arbeiten mit der Fernbedienung C-4): Drücken und halten-> Öffnen; Loslassen -> Schließen.
Drücken und halten die Taste 1: Das Relais 1 ist aktiviert (verbinden Sie die Klemmen B und C, trennen Sie die Klemmen A und B), und die Lampe 1 wird eingeschaltet.
Lassen Sie die Taste 1 los: Das Relais 1 ist deaktiviert (trennen Sie die Klemmen B und C, verbinden Sie die Klemmen A und B), und die Lampe 1 wird ausgeschaltet.
……
Drücken und halten die Taste 4: Das Relais 4 ist aktiviert (verbinden Sie die Klemmen B und C, trennen Sie die Klemmen A und B), und die Lampe 4 wird eingeschaltet.
Lassen Sie die Taste 4 los: Das Relais 4 ist deaktiviert (trennen Sie die Klemmen B und C, verbinden Sie die Klemmen A und B), und die Lampe 4 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Trennen auf dem Steckbrücke-1 und Steckbrücke-2.
Modus Verriegelung (Arbeiten mit der Fernbedienung C-4): Drücken ->Öffnen; Drücken anderen Knopf -> Schließen.
Drücken Sie die Taste 1: Das Relais 1 ist aktiviert (verbinden Sie die Klemmen B und C, trennen Sie die Klemmen A und B), und die Lampe 1 wird eingeschaltet. Das Relais 2, 3, 4 sind deaktiviert (trennen Sie die Klemmen B und C, verbinden Sie die Klemmen A und B), die Lampen 2, 3, 4 sind ausgeschaltet.
……
Drücken Sie die Taste 4: Das Relais 4 ist aktiviert (verbinden Sie die Klemmen B und C, trennen Sie die Klemmen A und B), und die Lampe 4 wird eingeschaltet. Das Relais 1, 2, 3 sind deaktiviert (trennen Sie die Klemmen B und C, verbinden Sie die Klemmen A und B), die Lampen 1, 2, 3 sind ausgeschaltet.
4) Einstellung der Modus Momentan (Kanäle 1~2) + Selbstsichernd (Kanäle 3~4): Verbinden Sie Steckbrücke-1 und Steckbrücke-2.
