Lieferumfang:
1 X Empfänger: S1UA-AC380-ANT3
1 X Sender: CP-2
1 X Bedienungsanleitung
Anwendung:
Dies ist ein Funkschalter Set, bestehend aus einem Empfänger S1UA-AC380-ANT3 und einem Sender CP-2. Es kann in der Industrie-Automatisierung-, Landwirtschaft - und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Vertilatoren, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
AC Stromausgang: Es kann AC380V Geräte durch Schaltschütz steuern.
Sie könnten den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden, der den gleichen Code verwendet.
Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.
Fehlende-Phasen-Schutz: Abbrennen zu vermeiden
Empfängerparameter:

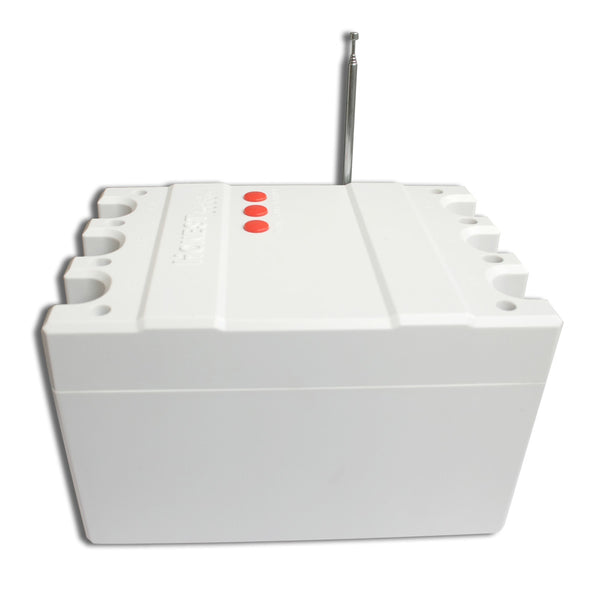

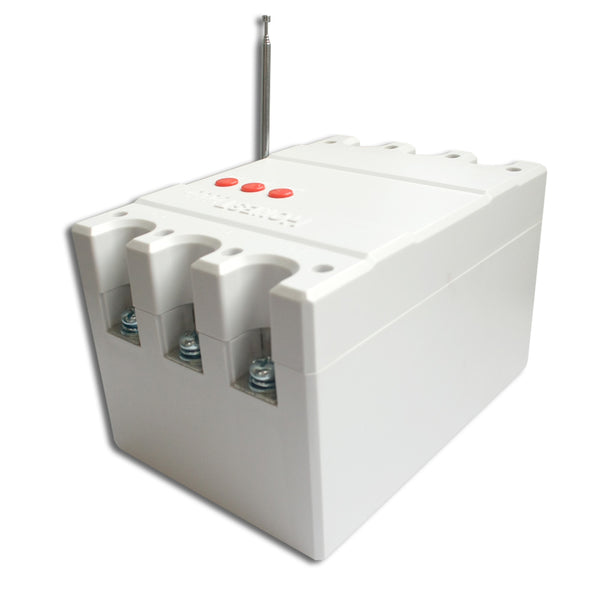

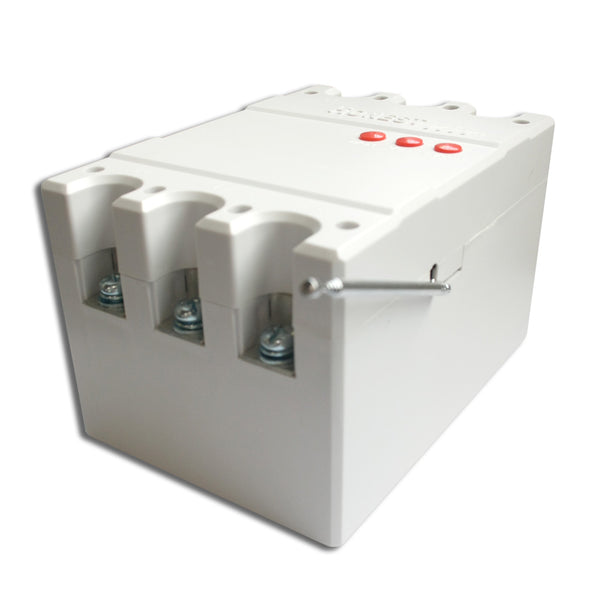

Modell: S1UA-AC380-ANT3
Stromversorgung (Betriebsspannung): AC380V
Ausgang: AC380V
Frequenz: 433MHz
Kanal: 1CH
Kontrolle Modi: Verriegelung
Ruhestrom: ≤6mA
Maximale Arbeitsstrom: 18A, 380V/4KW
Maße des Gehäuse: 200 x 135 x 120 mm
Arbeit mit Festcode-Sender

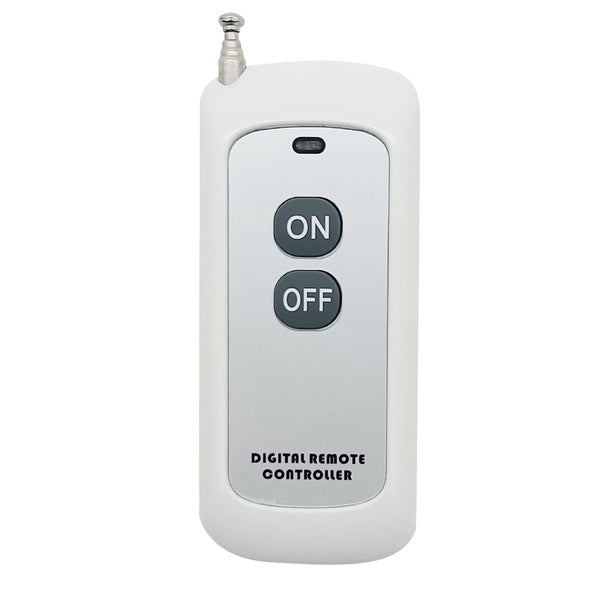

Senderparameter:
Modell: 0021011 (CP-2)
Kanal / Knopf: 2 (A / B, ▲ / ▼, ON / OFF)

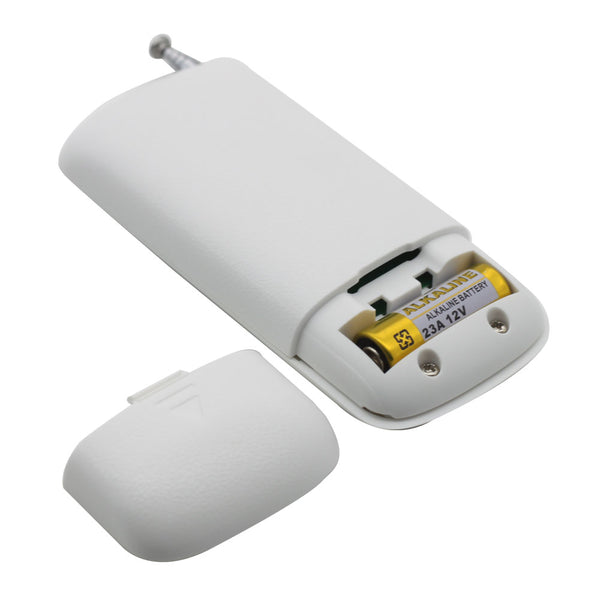

Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
Betriebsstrom: 8mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: LX2260
Sendeentfernung: 500m / 1500ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis +70 °C
Einheit Mass: 85 x 36 x 16 mm
Passende Fernbedienungen:
Die Funkschalter kann mit verschiedenem Sender arbeiten, wie CG-2 (500M), CV-2 (500M), oder CB-2 (1000M) usw.
Arbeitsbereich:
Mit dem Sender wie CP-2 kann die Reichweite max. 500M im Freifeld. Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Um die Reichweite zu höhen können Sie externe Antenne für Steuerung installieren. Oder können Sie auch einen stärker Sender auswählen wie CB-Serie.

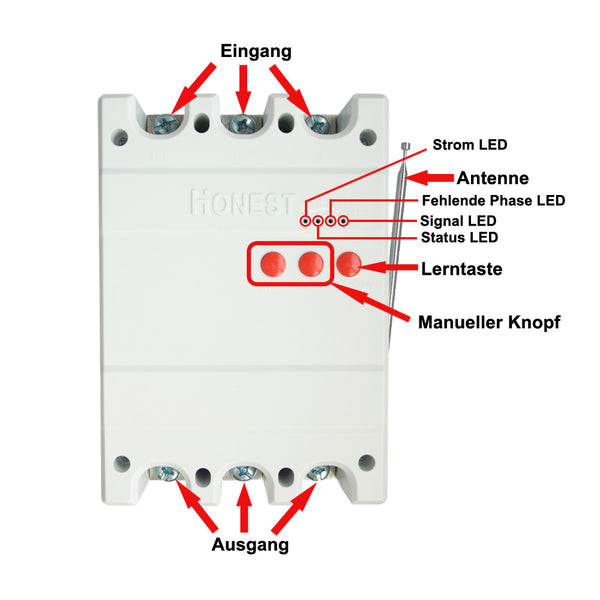

Verdrahtung:
1) Verbinden Sie die AC 380V Stromversorgung mit den drei Anschlüssen <L1>, <L2> und <L3> des Empfängers.
2) Verbinden Sie die AC 380V geräte mit den drei Anschlüsse <T1>, <T2> und <T3> des Empfängers.
1) Drücken Sie die Taste ON am Sender: Empfänger gibt 380V Strom aus und schaltet die angeschlossenen Geräte ein.
2) Drücken Sie die Taste OFF am Sender: Empfänger stoppt die Ausgabe von 380V Strom und schaltet die angeschlossenen Geräte aus.
Manuelle Taste:
1) Drücken Sie die Taste ON am Empfänger: Empfänger gibt 380V Strom aus und schaltet die angeschlossenen Geräte ein.
2) Drücken Sie die Taste OFF am Empfänger: Empfänger stoppt die Ausgabe von 380V Strom und schaltet die angeschlossenen Geräte aus.
