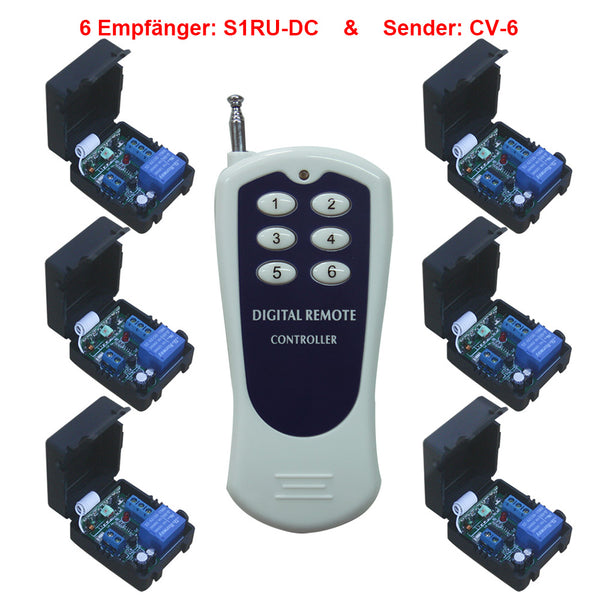

Lieferumfang:
6 x Empfänger: S1RU-DC
1 x Sender: CV-6
1 x Bedienungsanleitung
Anwendung:
Sechs Empfänger S1RU-DC und der Sender CV-6 bilden ein Empfänger Sender System. Es kann Lichter, Motoren, Ventilatoren, elektronischen bedienten Türen / Schlösser / Fenster / Markisen / Autos oder andere Anlagen mit AC 110V~240V oder DC 0~28V steuern.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Mit dem Sender können Sie den Empfänger von jedem Orten innerhalb einer zuverlässigen Entfernung ein-/ausschalten. Das Funksignal kann durch Wände, Böden und Türen laufen.
Adoptiert Einchip Technik, um millionen Kodes zu bauen.
Zwei / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
Wenn Sie zwei oder mehr Empfänger an den gleichen Orten benutzen, können Sie die mit verschiedener Kodes einstellen.
Empfängerparameter:
Modell: S1RU-DC
Betriebsspannung: DC6V (S1RU-DC06), DC9V±1V (S1RU-DC09), DC12V±1V (S1RU-DC12), DC24V±1V (S1RU-DC24), die Betriebsspannung muss angegeben werden bei der Bestellung.
Betriebsfrequenz: 433MHz
Kanal: 1 Kanal
Der maximale Arbeitsstrom: 10A
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Kodierung Typ: Festcode oder Lerncode
Kodierung Setzen: Durch Lernen
Maße des PCB: 44 x 37 x 19 mm
Maße des Koffers: 55 x 45 x 28 mm

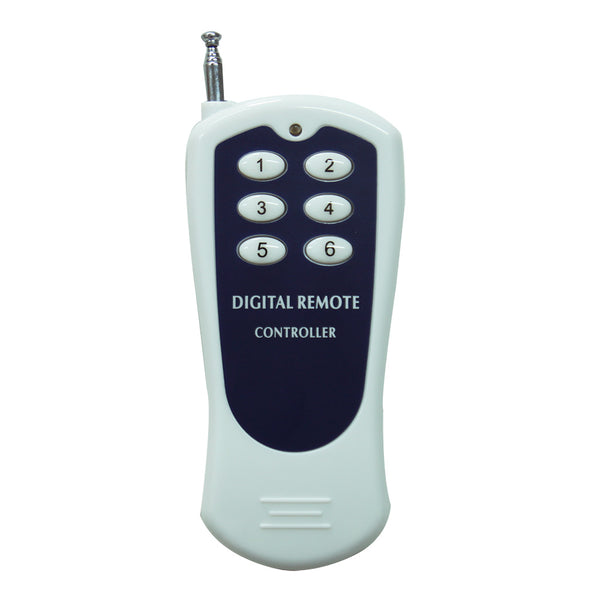

Senderparameter:
Modell: 0021019 (CV-6)
Kanal / Knopf: 6 (1, 2, 3, 4, 5, 6)
Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
Betriebsstrom: 15mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: LX2260A-R4
Sendeentfernung: 500m / 1500ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis +70 °C
Einheit Mass: 110 x 50 x 18 mm
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
1) Einstellung der Modus Selbstsichernd: Verbinden S2.
Der Betrieb des Selbsthemmung modus mit dem Sender CV-6:
Drücken Sie die Taste 1 am Sender: Das Relais des Empfängers 1 wird eingeschaltet (verbinden G und K, trennen B und G)
Drücken Sie die Taste 1 erneut: Das Relais des Empfängers 1 wird ausgeschaltet (trennen G und K, verbinden B und G)
……
Drücken Sie die Taste 6 am Sender: Das Relais des Empfängers 6 wird eingeschaltet (verbinden G und K, trennen B und G)
Drücken Sie die Taste 6 erneut: Das Relais des Empfängers 6 wird ausgeschaltet (trennen G und K, verbinden B und G)
2) Einstellung der Modus Momentan: Verbinden S1.
Der Betrieb des Momentan modus mit dem Sender CV-6:
Drücken und halten Sie die Taste 1 am Sender: Das Relais des Empfängers 1 wird eingeschaltet (verbinden G und K, trennen B und G)
Lassen Sie die Taste 1 los: Das Relais des Empfängers 1 wird ausgeschaltet (trennen G und K, verbinden B und G)
……
Drücken und halten Sie die Taste 6 am Sender: Das Relais des Empfängers 6 wird eingeschaltet (verbinden G und K, trennen B und G)
Lassen Sie die Taste 6 los: Das Relais des Empfängers 6 wird ausgeschaltet (trennen G und K, verbinden B und G)
3) Einstellung der Modus Verriegelung: Trenen S1 und S2.
Der Betrieb des Verriegelung modus mit dem Sender CV-6:
Drücken Sie die Taste 1 am Sender: Das Relais des Empfängers 1 wird eingeschaltet (verbinden G und K, trennen B und G); die Relais des Empfängers 2,3,4,5,6 wird ausgeschaltet, (trennen G und K, verbinden B und G)
……
Drücken Sie die Taste 6 am Sender: Das Relais des Empfängers 6 wird eingeschaltet (trennen G und K, verbinden B und G); die Relais des Empfängers 1,2,3,4,5 wird ausgeschaltet, (trennen G und K, verbinden B und G)
