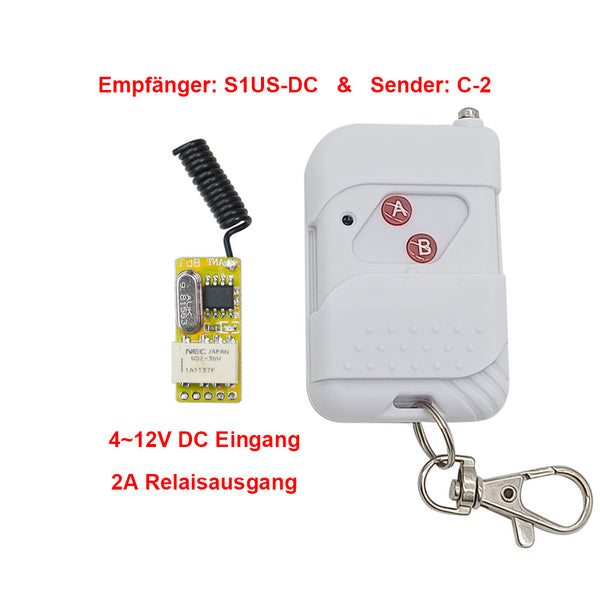

Lieferumfang:
1 x Empfänger: S1US-DC
1 x Sender: C-2
1 x Bedienungsanleitung
Anwendung:
Der Empfänger S1US-DC und der Sender C-2 bilden ein Empfänger Sender System. Es kann Lichter, Motoren, Ventilatoren, elektronischen bedienten Türen / Schlösser / Fenster / Markisen / Autos oder andere Ausrüstungen mit einer Spannung von AC110~240V oder DC0~28V steuern.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Betriebsspannungsbereich DC 4~12V
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Hörbare und visuelle Hinweis.
Benutzt einen 8-bit Mikroprozessor, der mit dem niedrigen Strom ist, und die Hochgeschwindigkeits-CMOS Technologie
Zuverlässige Kontrolle: Sender (Kodierung) und Empfänger (Dekodierung) benutzen einen 8-Bit Kode.
Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
Wenn Sie zwei oder mehr Empfänger an den gleichen Orten benutzen, können Sie die mit verschiedener Kodes einstellen.

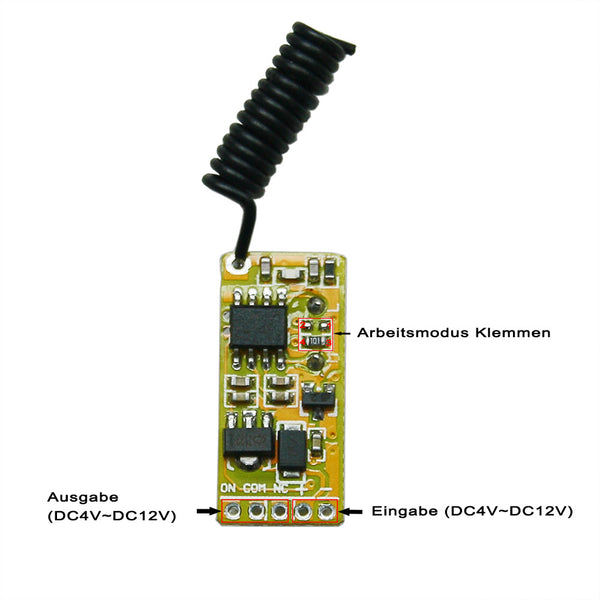

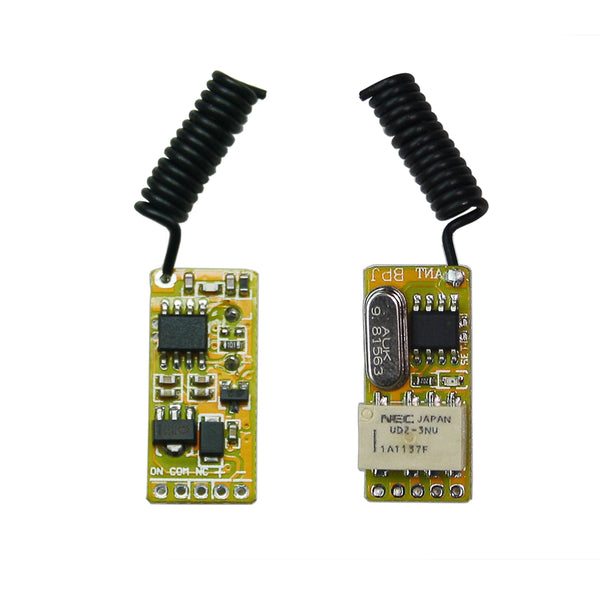

Empfängerparameter:
Modell: S1US-DC
Betriebsspannung: DC 4~12V
Statischer Strom: ≤7mA
Kanal: 1 Kanal
Ausgabe: Relais Ausgabe (Normalerweise geöffnet und normalerweise geschlossen)
Arbeitsspannung Bereich des Relais: AC110~240V oder DC0~28V
Der maximale Momentanstrom: 2A
Arbeitsstrom: 30mA
Kontrollmodus: Selbstsichernd, Momentan, Verriegelung
Kodierung Typ: Festcode

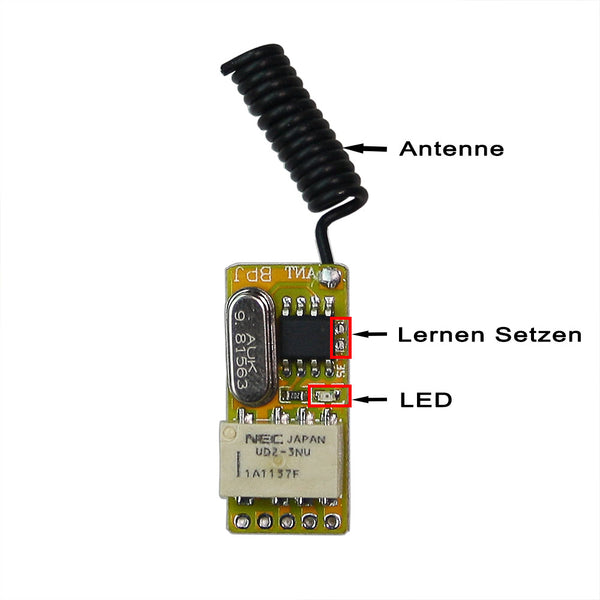

Kodierung Setzen: Durch Lernen
Maße von PCB: 25 x 11 x 7 mm

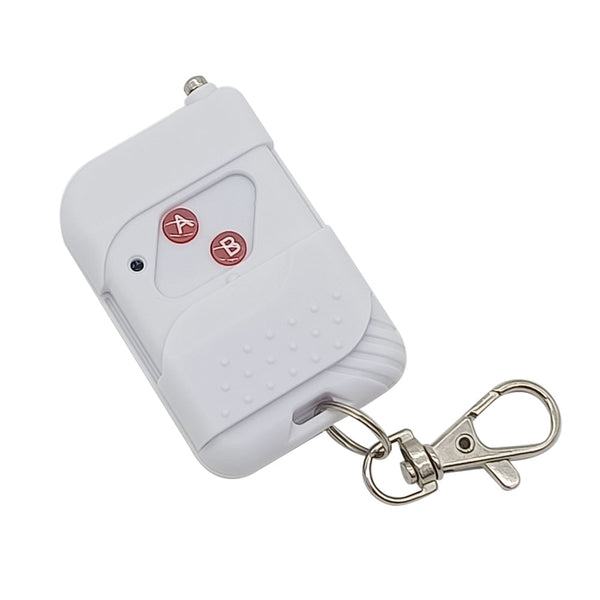

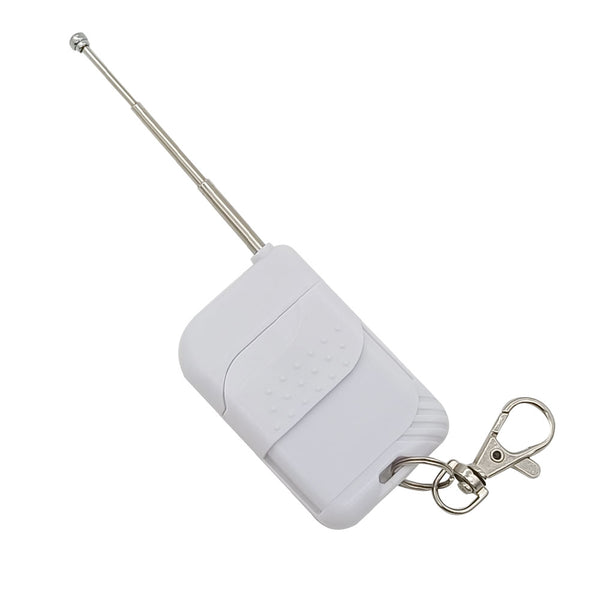

Senderparameter:
Modell: 0021001 (C-2)
Kanal / Knopf: 2 (A, B)
Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
Betriebsstrom: 6mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262 / PT2264 / SC2262
Sendeentfernung: 100m / 300ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 58 x 39 x 16 mm

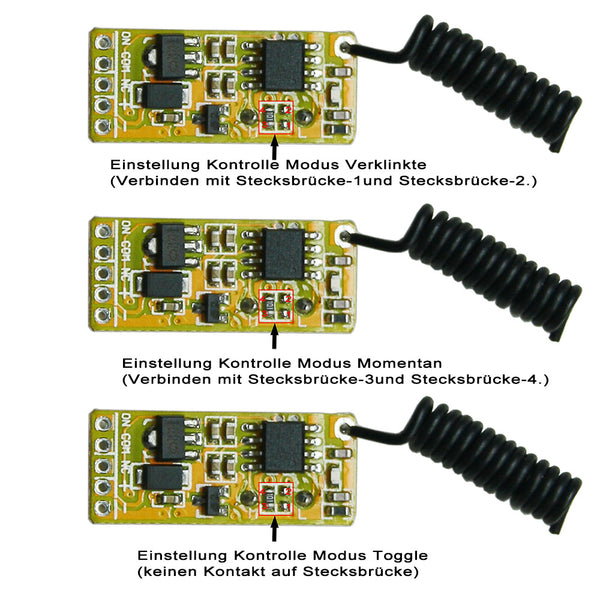

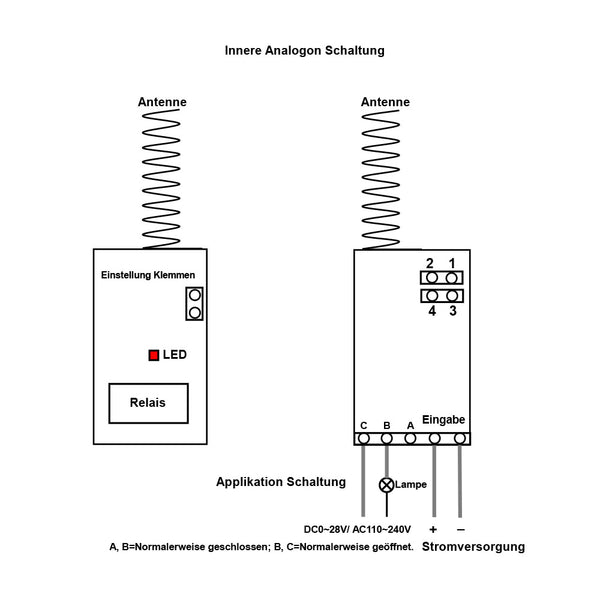

Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Verriegelung Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt.
1) Einstellung der Modus Selbstsichernd: Nicht Verbinden.
Der Betrieb des Selbsthemmung modus mit dem Sender C-2:
Drücken Sie die Taste A am Sender: Das Relais wird angemacht. (verbinden B und C, trennen A und B)
Drücken Sie die Taste A erneut: Das Relais wird zugemacht (trennen B und C, verbinden A und B)
2) Einstellung der Modus Momentan: Verbinden die Terminals 1 und 2.
Der Betrieb des Momentan modus mit dem Sender C-2:
Drücken und halten Sie die Taste A am Sender: Das Relais wird angemacht. (verbinden B und C, trennen A und B)
Lassen Sie die Taste A los: Das Relais wird zugemacht (trennen B und C, verbinden A und B)
3) Einstellung der Modus Verriegelung: Verbinden die Terminals 3 und 4.
Der Betrieb des Verriegelung modus mit dem Sender C-2:
Drücken Sie die Taste A am Sender: Das Relais wird angemacht. (verbinden B und C, trennen A und B)
Drücken Sie die Taste B am Sender: Das Relais wird zugemacht (trennen B und C, verbinden A und B)
