Lieferumfang:
1 x Empfänger: S1UC-DC
1 x Sender: C-2
1 x Bedienungsanleitung
Anwendung:
Der Empfänger S1UC-DC und der Sender C-2 bilden ein Empfänger Sender System. Es eignet sich zur Fernsteuerung verschiedene AC oder DC Geräte an Land und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.
Dieser Empfänger verfügt über eine 5 Sekunden Verzögerungsfunktion. Wenn das Gerät ausgelöst wird, hört es nach einer Verzögerung von 5 Sekunden automatisch auf zu arbeiten.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Super Mini Größe
Betriebsspannungsbereich DC 5~12V

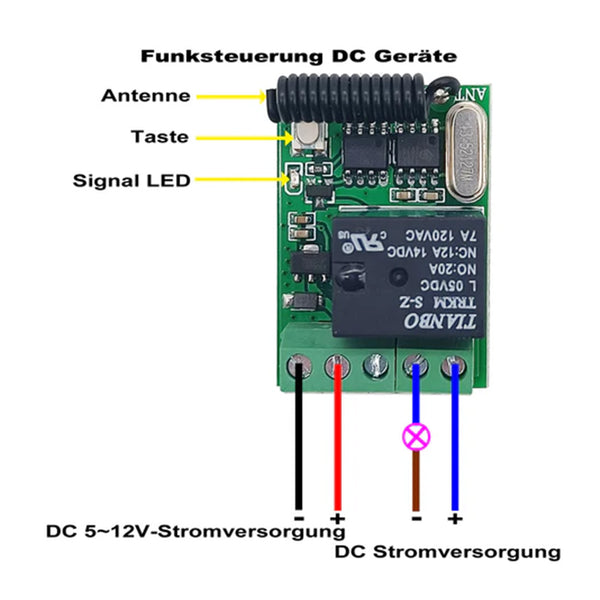

5A-Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.
Mit 5 Sekunden Verzögerungsfunktion.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Empfängerparameter:
Modell: S1UC-DC
Betriebsspannung: DC 5~12V
Betriebsfrequenz: 433.92MHz
Statische Strom: ≤7mA
Kanal: 1 Kanal
Maximale Lastspannung des Relais: 240VAC oder 28VDC
Maximaler Betriebsstrom des Relais: 5 A
Betriebsstrom des Empfängers: 30 mA
Drahtbereich für die Terminals: 22-16 AWG
4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Zeitverzögerung
Maße der PCB: 34 x 23 x 17 mm

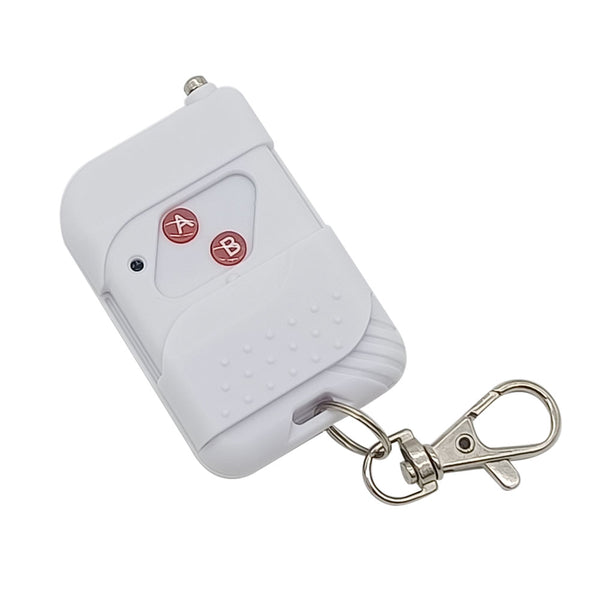

Senderparameter:
Modell: 0021001 (C-2)
Kanal / Knopf: 2 (A, B)
Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
Betriebsstrom: 6mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262 / PT2264 / SC2262
Sendeentfernung: 100m / 300ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 58 x 39 x 16 mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie C-1 / C-2 (100M), CWB-1 / CWB-2 (50M, wasserdicht), CQ-1 / CQ-2 (50M), oder CB-1 / CB-2 (1000M) usw.
1) Selbstsicherndmodus (1-Tasten-Sender): C-1 / CWB-1 / CQ-1 / CB-1
2) Verriegelungsmodus (2-Tasten-Sender): C-2 / CWB-2 / CQ-2 / CB-2
Arbeitsbereich:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der Sender C-1 oder C-2 beispielsweise einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 100 Meter erreichen. Wenn es und der Sender CB-1 oder CB-2 einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird es durch Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie entweder die Antenne am Empfänger austauschen oder einen RF-Repeater verwenden.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Verriegelung Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
1) Einstellung der Modus Verriegelung: Drücken und halten Sie die Lerntaste am Empfänger gedrückt, bis die Signal-LED 1 Mal blinkt, und lassen Sie die Taste dann los.
Der Betrieb des Verriegelung modus mit dem Sender C-2:
Drücken Sie die Taste A am Sender: Das Relais im Empfänger ist aktivier, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste B am Sender: Das Relais ist deaktiviert, und die angeschlossene Lampe wird ausgeschaltet.
2) Einstellung der Modus Momentan: Drücken und halten Sie die Lerntaste am Empfänger gedrückt, bis die Signal-LED 2 Mal blinkt, und lassen Sie die Taste dann los.
Der Betrieb des Momentan modus mit dem Sender C-1:
Drücken und halten Sie die Taste am Sender: Das Relais im Empfänger ist aktivier, und die angeschlossene Lampe wird eingeschaltet.
Lassen Sie die Taste los: Das Relais ist deaktiviert, und die angeschlossene Lampe wird ausgeschaltet.
3) Einstellung der Modus Selbstsichernd: Drücken und halten Sie die Lerntaste am Empfänger gedrückt, bis die Signal-LED 3 Mal blinkt, und lassen Sie die Taste dann los.
Der Betrieb des Selbsthemmung modus mit dem Sender C-1:
Drücken Sie die Taste am Sender: Das Relais im Empfänger ist aktivier, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste erneut: Das Relais ist deaktiviert, und die angeschlossene Lampe wird ausgeschaltet.
4) Einstellung der Modus 5-Sekunden Zeitverzögerung: Drücken und halten Sie die Lerntaste am Empfänger gedrückt, bis die Signal-LED 4 Mal blinkt, und lassen Sie die Taste dann los.
Der Betrieb des Zeitverzögerung modus mit dem Sender C-1:
Drücken Sie die Taste am Sender einmal: Das Relais im Empfänger ist aktivier, und die angeschlossene Lampe wird eingeschaltet.
Nach 5 Sekunden Verzögerungszeit wird das Relais automatisch deaktiviert und die angeschlossene Lampe ausgeschaltet.
Beachten: Wenn Sie den Sender während der Verzögerungszeit mehrfach drücken, wird die Verzögerungszeit ab der letzten Betätigung des Senders gezählt.
