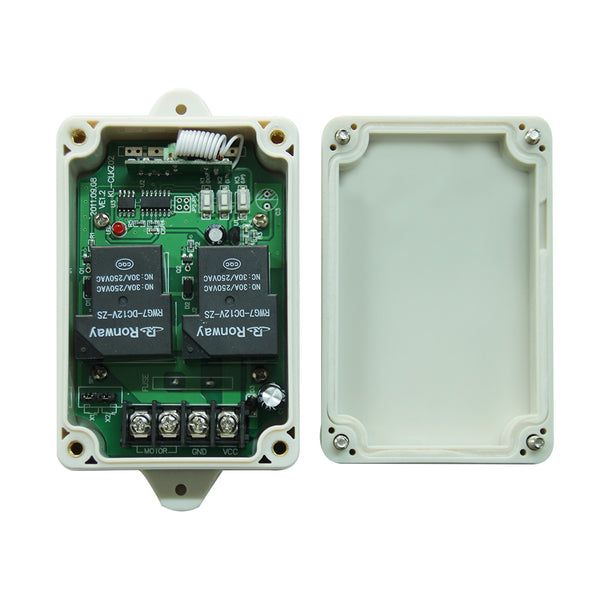

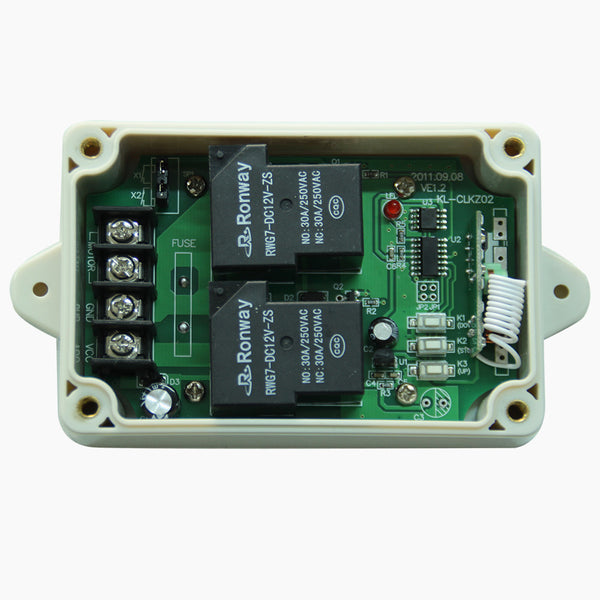

Lieferumfang:
1 x Empfänger: S1PF3-DC12 / S1PF3-DC24
1 x Bedienungsanleitung
Anwendung:
Dieser Empfänger ist eine drahtlose Steuerung für Gleichstrommotoren oder Linearantriebe, er und der Sender bilden ein funk Sender-Empfänger-System. Wenn Sie einen Gleichstrommotor an diesen Empfänger anschließen, können Sie den Motor mit der Fernbedienung in positiver oder umgekehrter Richtung drehen. Wenn Sie einen DC Linearantrieb an diesen Empfänger anschließen, können Sie den Linearantrieb mit der Fernbedienung zum Ein oder Ausfahren betätigen. Sie können zwei Endschalter an den Empfänger anschließen und damit den Motor oder den Linearantrieb stoppen.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Geeignet für Gleichstrommotor oder Linearantrieb.
Zwei Betriebs spannungs versionen: DC 12V oder 24V optional.
Sie können den Motor so betreiben dass er sich in positiver oder umgekehrter Richtung dreht über die Tasten im Empfänger oder über die Fernbedienung.
Sie können den Linearantrieb zum Ein oder Ausfahren betätigen über die Tasten im Empfänger oder über die Fernbedienung.
Mit Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter oder externe Geräte anschließen, um den Motor oder den Linearantrieb zu stoppen.
Sie können den Sender / die Fernbedienung verwenden um den Empfänger von jedem Ort innerhalb eines zuverlässigen Arbeitsabstands aus zu steuern.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Empfängerparameter:
Modell: S1PF3-DC12 / S1PF3-DC24
Betriebsspannung: DC12V±1V (S1PF3-DC12), DC24V±1V (S1PF3-DC24), die Betriebsspannung muss bei der Bestellung angegeben werden.
Ausgabe: DC12V (S1PF3-DC12), DC24V (S1PF3-DC24)
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Nennstrom: 15A
Der maximale Momentanstrom des startenden Motors: 30A
Drahtbereich für die Terminals: 22-12 AWG
2 Wählbare Modi: Momentan, Verriegelung
Betriebstemperatur: -20 ° C to +70 ° C

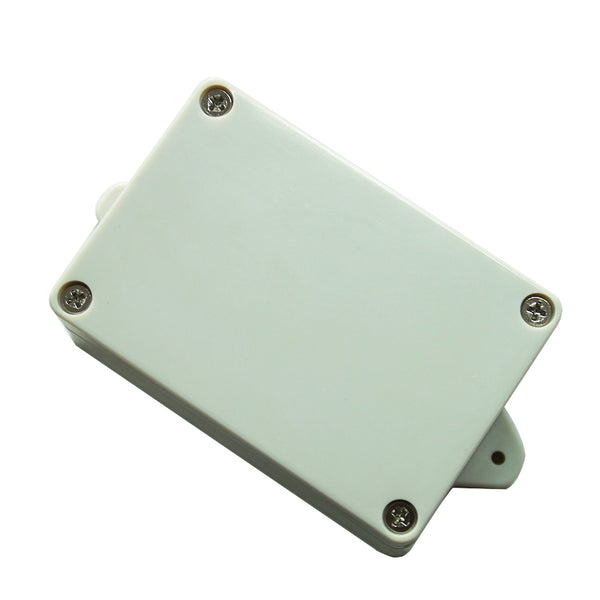

Maße des Koffers: 100 x 68 x 40 mm
Passende Fernbedienungen:
Dieser Empfänger kann mit verschiedenen Sendern arbeiten, wie CQ-3-2 (50m), C-2-2 / C-3-2 (100m), CP-3 / CV-2-2 / CG-3 (500m), oder CB-3-2 (1000m) usw.
1) Momentanmodus (2-Tasten-Sender): C-2-2 / CV-2-2
2) Verriegelungsmodus (3-Tasten-Sender): CQ-3-2 / C-3-2 / CP-3 / CG-3 / CB-3-2
Arbeitsentfernung:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der Sender CQ-3-2 beispielsweise einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 50 Meter erreichen. Wenn es und der Sender CB-3-2 einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird es durch Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Der mit einer externen Antenne ausgestattete Empfänger hat einen größeren Arbeitsbereich als der mit einer internen Antenne ausgestattete Empfänger.
Einstellen des verschiedenen Kontrolle Modis:
Der Empfänger wird vor Verlassen des Werks in den Verriegelungsmodus versetzt. Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
1) Einstellung der Modus Verriegelung: Verbinden Sie die Jumper JP1
Der Betrieb durch den Sender CQ-3-2:
Drücken Sie die Taste ▲ am Sender: Motor dreht sich in positiver Richtung, oder Linearantrieb fährt aus.
Drücken Sie die Taste ▼ am Sender: Motor dreht sich in Umkehrrichtung, oder der Linearantrieb fährt ein.
Drücken Sie die Taste ■ am Sender: Motor oder Linearantrieb stoppt.

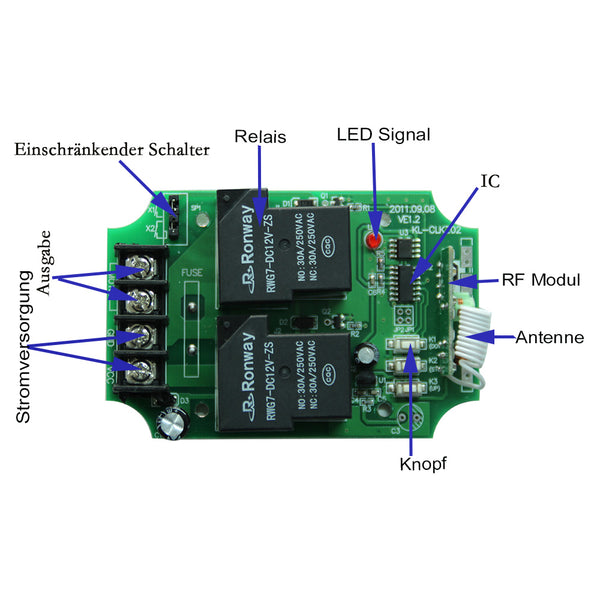

Die Bedienung durch manuelle Tasten im Empfänger:
Drücken Sie die Taste K3 im Empfänger: Motor dreht sich in positiver Richtung, oder Linearantrieb fährt aus.
Drücken Sie die Taste K1 im Empfänger: Motor dreht sich in Umkehrrichtung, oder der Linearantrieb fährt ein.
Drücken Sie die Taste K2 im Empfänger: Motor oder Linearantrieb stoppt.
2) Einstellung der Modus Momentan: Verbinden Sie die Jumper JP2
Der Betrieb durch den Sender CQ-3-2:
Drücken und halten die Taste ▲ am Sender: Motor dreht sich in positiver Richtung, oder Linearantrieb fährt aus.
Lassen Sie die Taste ▲ los: Motor oder Linearantrieb stoppt.
Drücken und halten die Taste ▼ am Sender: Motor dreht sich in Umkehrrichtung, oder der Linearantrieb fährt ein.
Lassen Sie die Taste ▼ los: Motor oder Linearantrieb stoppt.
Die Bedienung durch manuelle Tasten im Empfänger:
Drücken und halten Sie die Taste K3 im Empfänger: Motor dreht sich in positiver Richtung, oder Linearantrieb fährt aus.
Lassen Sie die Taste K3 los, Motor oder Linearantrieb stoppt.
Drücken und halten Sie die Taste K1 im Empfänger: Motor dreht sich in Umkehrrichtung, oder der Linearantrieb fährt ein.
Lassen Sie die Taste K1 los, Motor oder Linearantrieb stoppt.
Achtung: Bevor Sie die Rotationsrichtung des Motors von der positiven Richtung zu der umgekehrten Richtung wechseln, oder von der positiven Richtung zu der umgekehrten Richtung wechseln, Sie müssen zuerst die Rotation des Motors stoppen, dann fernkontrollieren Sie den Motor.
Grenzwert Steuerklemmen:

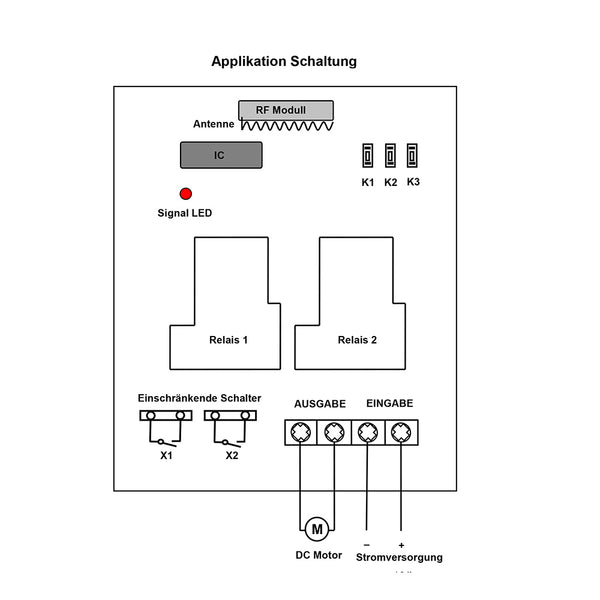

Der Empfänger verfügt über Grenzwert Steuerklemmen, und Sie können externe Geräte (mit normalerweise geschlossenem Kontakt) wie Sensoren und Endschalter an die Grenzwert Steuerklemmen anschließen und diese dann zum Stoppen des Motors oder des Linearantriebs verwenden.
Sie können beispielsweise einen normalerweise geschlossenen Endschalter an <X1> anschließen, und einen weiteren normalerweise geschlossenen Endschalter an <X2> anschließen.
Wenn sich der Motor in positiver Richtung dreht oder der Linearantrieb ausgefahren ist und <X1> nicht angeschlossen ist, wird der Motor oder der Linearantrieb automatisch stoppen.
Wenn sich der Motor in Umkehrrichtung dreht oder der Linearantrieb eingefahren ist und <X2> nicht angeschlossen ist, wird der Motor oder der Linearantrieb automatisch stoppen.
