Lieferumfang:
1 x Empfänger: S1PF-DC12 / S1PF-DC24
1 x Bedienungsanleitung
Anwendung:
Dieser Empfänger ist eine drahtlose Steuerung für einen Gleichstrommotor oder einen Linearantrieb. Er und die Fernbedienung bilden ein drahtloses Senderempfängersystem. Wenn Sie einen Gleichstrommotor an diesen Empfänger anschließen, können Sie den Motor mit der Fernbedienung in positiver oder umgekehrter Richtung drehen. Wenn Sie einen DC Linearantrieb an diesen Empfänger anschließen, können Sie den Linearantrieb mit der Fernbedienung zum Ein oder Ausfahren betätigen. Sie können zwei Endschalter an den Empfänger anschließen und damit den Motor oder den Linearantrieb stoppen. Sie können auch einen manuellen Schalter an den Empfänger anschließen und damit den Motor oder den Linearantrieb steuern.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Universell kompatibel: Geeignet für Gleichstrommotor (Vorwärts/Rückwärts) order Linearantrieb (Ein/Ausfahren)
Zwei Betriebs spannungs versionen: DC 12V oder 24V optional.
2 Wählbare Modi: Verriegelung, Momentan
Mit Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter oder externe Geräte anschließen, um den Motor oder den Linearantrieb zu stoppen.
Mit Verdrahtete Steuerklemmen: Sie können manuelle Schalter anschließen, um den Motor oder den Linearantrieb zu steuern.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Parameter des Empfängers:
Modell: S1PF-DC12 / S1PF-DC24
Betriebsspannung: 12±1V DC (Modell S1PF-DC12) oder 24±2V DC (Modell S1PF-DC24), die Betriebsspannung muss angegeben werden bei der Bestellung.
Ausgangsspannung: 12V DC (Modell S1PF-DC12) oder 24V DC (Modell S1PF-DC24)
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤10mA
Nennstrom: 40A, daher darf der maximale Anlaufstrom des Linearantriebs oder des Motors 40A nicht überschreiten.
Drahtbereich für die Terminals: 22-12 AWG
2 Wählbare Modi: Verriegelung, Momentan
Betriebstemperatur: -20°C bis +70°C

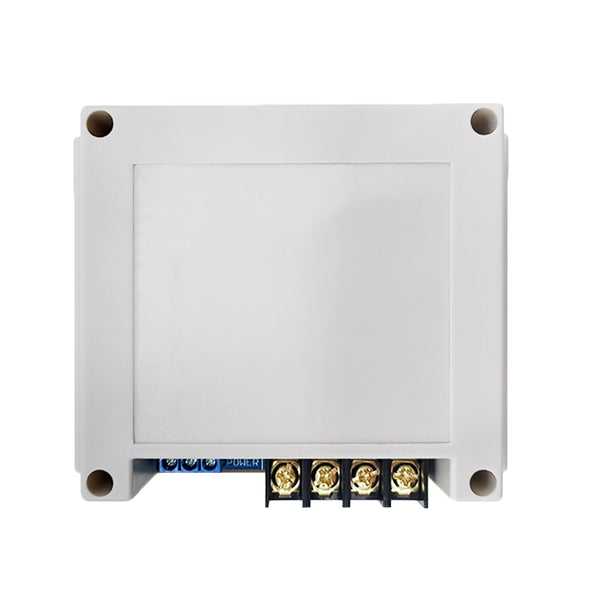

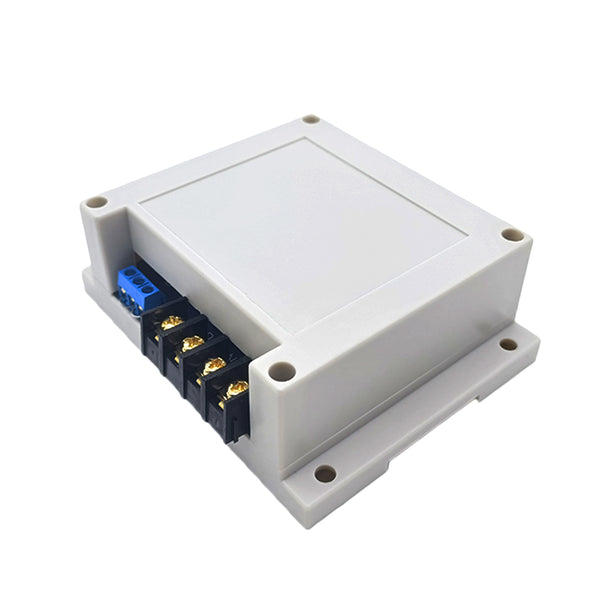

Maße des Gehäuse: 115 x 95 x 40 mm
Passende Fernbedienungen:
Dieser Empfänger kann mit verschiedenen Sendern arbeiten, wie CQ-3-2 (50M), C-2-2 / C-3-2 (100M), CP-2 / CP-3 / CV-2-2 / CG-3 (500M), oder CB-3-2 (1000M) usw.
1) Momentanmodus (2-Tasten-Sender): C-2-2 / CP-2 / CV-2-2
2) Verriegelungsmodus (3-Tasten-Sender): CQ-3-2 / C-3-2 / CP-3 / CG-3 / CB-3-2
Arbeitsentfernung:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der Sender CP-3 beispielsweise einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 500 Meter erreichen. Wenn es und der Sender CB-3-2 einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird es durch Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Der mit einer externen Antenne ausgestattete Empfänger hat einen größeren Arbeitsbereich als der mit einer internen Antenne ausgestattete Empfänger.
Einstellen des verschiedenen Kontrolle Modis:
Der Empfänger wird vor Verlassen des Werks in den Verriegelungsmodus versetzt. Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
Achtung: Nach dem Ändern des Steuermodus muss der Empfänger neu gestartet werden.

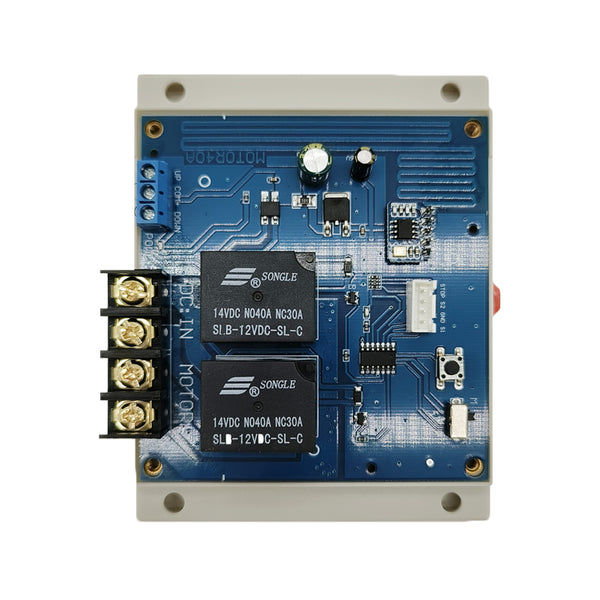

1) Einstellung der Modus Verriegelung: Stellen Sie den Modusschalter im Empfänger auf L.
Bedienung über den Sender CP-3:
Taste ▲ drücken: Motor vorwärts / Linearantrieb fährt aus
Taste ▼ drücken: Motor rückwärts / Linearantrieb fährt ein
Taste ■ drücken: Motor oder Linearantrieb stoppt
2) Einstellung der Modus Momentan: Stellen Sie den Modusschalter im Empfänger auf M.
Bedienung über den Sender CP-3:
Taste ▲ gedrückt halten: Motor vorwärts / Linearantrieb fährt aus (stoppt beim Loslassen)
Taste ▼ gedrückt halten: Motor rückwärts / Linearantrieb fährt ein (stoppt beim Loslassen)
Grenzwert Steuerklemmen:
Der Empfänger verfügt über Grenzwert Steuerklemmen, und Sie können externe Geräte (mit normalerweise geschlossenem Kontakt) wie Sensoren und Endschalter an die Grenzwert Steuerklemmen anschließen und diese dann zum Stoppen des Motors oder des Linearantriebs verwenden.
Sie können beispielsweise einen normalerweise geschlossenen Endschalter an die Klemmen <COM> und <UP> anschließen, und einen weiteren normalerweise geschlossenen Endschalter an die Klemmen <COM> und <DOWN> anschließen. Wenn sich der Motor in positiver Richtung dreht oder der Linearantrieb ausgefahren ist, wenn zwei Klemmen <COM> und <UP> getrennt sind, Motor oder Linearantrieb stoppt automatisch. Wenn sich der Motor in Umkehrrichtung dreht oder der Linearantrieb einfährt, wenn zwei Klemmen <COM> und <DOWN> getrennt sind, Motor oder Linearantrieb stoppt automatisch.
Verdrahtete Steuerklemmen:
Der Empfänger hat Verdrahtete Steuerklemmen, sie können externe Geräte (mit normalerweise offenem Kontakt) wie Handschalter an Verdrahtete Steuerklemmen anschließen, und diese dann zum Steuern des Motors oder des Linearantriebs verwenden.
Beispielsweise können Sie drei Handschalter gemäß dem folgenden Schaltplan an die verdrahteten Steuerklemmen <S1>, <S2>, <STOP> und <GND> anschließen.
1) Steuermodus Verriegelung: Beispielsweise verbinden Sie 3-Tasten-Handschalter (Modell 0040024).
Wenn Sie die Taste UP drücken, werden zwei Klemmen <S1> und <GND> angeschlossen. Dann dreht sich der Motor in positiver Richtung oder fährt der Linearantrieb aus. Und wenn Sie die Taste STOP drücken, werden zwei Klemmen <STOP> und <GND> angeschlossen. Dann stoppt der Motor oder der Linearantrieb.
Wenn Sie die Taste DOWN drücken, werden zwei Klemmen <S2> und <GND> angeschlossen. Dann dreht der Motor in umgekehrter Richtung oder der Linearantrieb fährt ein. Und wenn Sie die Taste STOP drücken, werden zwei Klemmen <STOP> und <GND> angeschlossen. Dann stoppt der Motor oder der Linearantrieb.
2) Steuermodus Momentan: Beispielsweise verbinden Sie 2-Tasten-Handschalter (Modell 0040025).
Wenn Sie die Taste UP drücken und halten, werden zwei Klemmen <S1> und <GND> angeschlossen. Dann dreht sich der Motor in positiver Richtung oder fährt der Linearantrieb aus. Und wenn Sie die Taste UP loslassen, werden zwei Klemmen <S1> und <GND> getrennt. Dann stoppt der Motor oder der Linearantrieb.
Wenn Sie die Taste DOWN drücken und halten, werden zwei Klemmen <S2> und <GND> angeschlossen. Dann dreht der Motor in umgekehrter Richtung oder der Linearantrieb fährt ein. Und wenn Sie die Taste DOWN loslassen, werden zwei Klemmen <S2> und <GND> getrennt. Dann stoppt der Motor oder der Linearantrieb.
