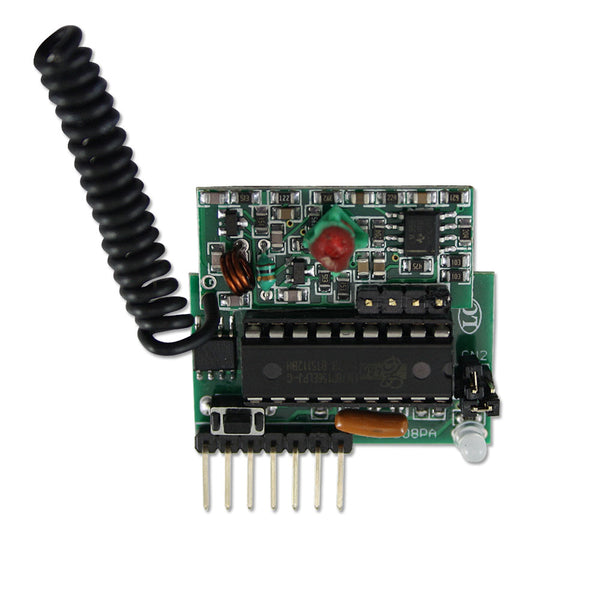

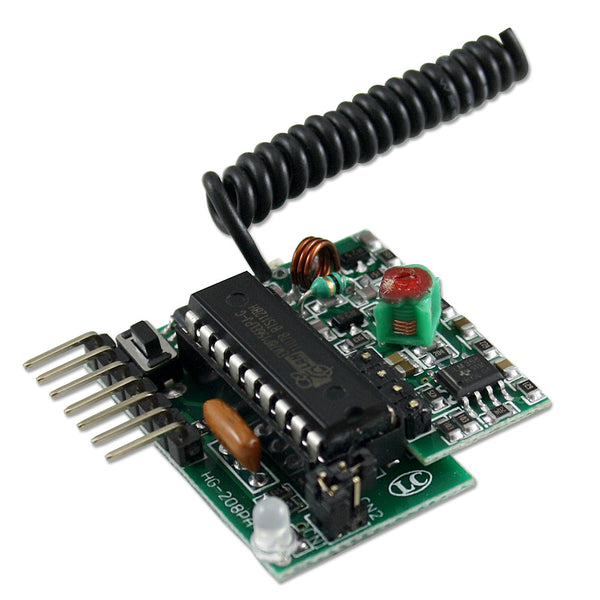

4-Kanal DC 5V Funkmodul Empfängermodul mit Decoder (Modell 0020316)

Lieferumfang:
1 x Empfängermodul (Modell 0020316)
1 x Gebrauchsanleitung

Anwendung:
Die RF Empfangsmodule sind weit verbreitet für Fernbedienungen, fernbediente Spielzeuge, Diebstahlwarnanlage, Türen der Garage , Rollladen, Straßenschranken, abklappbare Türen usw.

Parameter:
Modell: 0020316
Typ: Empfangsmodul mit Decoder für Festkode
Modulationsmethode: Amplitudenmodulation (ASK oder OOK)
Betriebsspannung: DC 5V
Betriebsstrom: 4.5mA
RF Empfindlichkeit: -95dBm
Kodierungsart: Festkode durch Ablernen
Dekodiernungsausgabe: Hoch Pegel
Arbeitstemperatur: -20°C ~ +70°C
Einheitsmaße: 37 x 35 x 12 mm
Mit 4 Dekodierungsausgänge.
Kontrolle Modus: Selbstsichernd, Momentan, Verriegelung
Frequenz: 433.92MHz

Einstellung verschiedener Kontrolle Modi:
1) Einstellung des Kontrolle Modus Selbstsichernd: Kontakt mit Steckbrücke-2.
Kontrolle Modus Selbstsichernd: Drücken -﹥ Ein; Drücken nochmal -﹥ Aus.

2) Einstellung des Kontrolle Modus Momentan: Kontakt mit Steckbrücke-1.
Kontrolle Modus Momentan: Drücken und halten -﹥ Ein; Freilassen -﹥ Aus.

3) Einstellung des Kontrolle Modus Verriegelung: keinen Kontakt mit Steckbrücke-1 und Steckbrücke-2.
Kontrolle Modus Verriegelung: Drücken -﹥ Ein, andere Relais aus; Drücken anderen Knopf -﹥ Aus.

Beobachtung:
Eine Antenne mit 1/4 der Wellenlänge ist am besten geeignet, weil die Antenne den Empfangseffekt sehr beeinflusst. Normalerweise wird Einleiterkabel mit Widerstand 50Ω anwendet. Die Länger der Antenne ist ca.23cm für Frequenz 315MHz, und ca.17cm für Frequenz 433MHz. Die Position der Antenne beeinflusst auch den Empfangseffekt des Modules. Während der Installierung der Antenne ist es je länger je besser, und die Antenne soll weit von Abschirmung und Orten mit Hochdruck und Interferenzerscheinung sein.
Die Empfangsfrequenz, Dekodierungsverfahren und zeitlich Widerstände soll dem Emfänger passen.
　

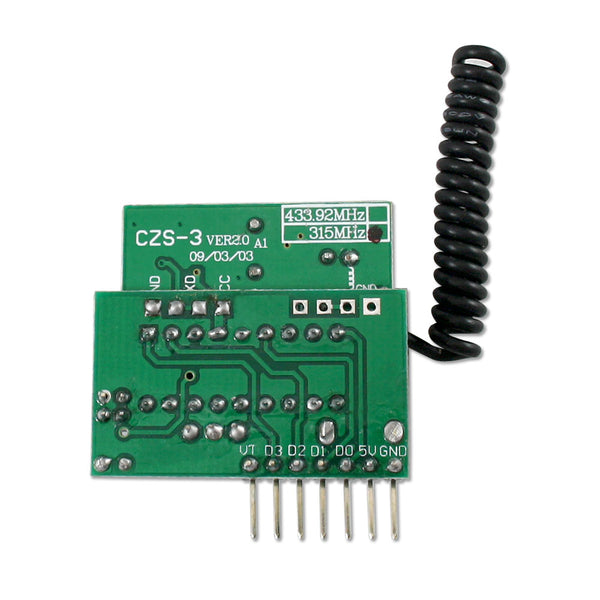

Hinweis für PIN (von rechts nach links):
