Lieferumfang:

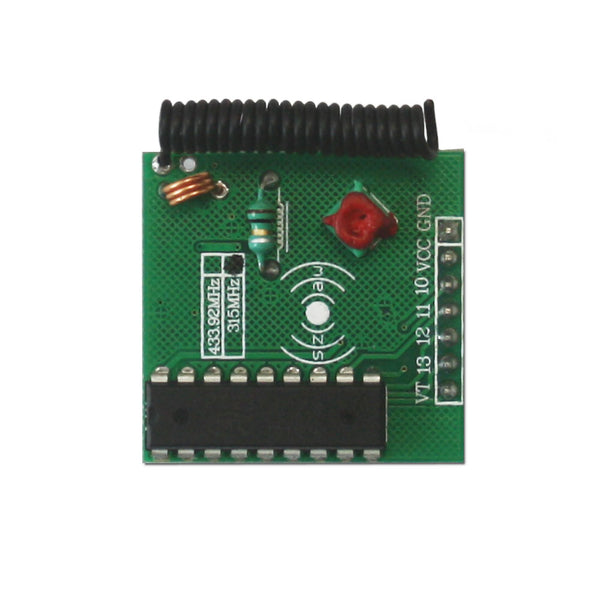

1 x Empfängermodul (Modell 0020243)
1 x Gebrauchsanleitung
Anwendung:
Die RF Empfangsmodule sind weit verbreitet für Fernbedienungen, fernbediente Spielzeuge, Diebstahlwarnanlage, Türen der Garage , Rollladen, Straßenschranken, abklappbare Türen usw.
Parameter:
Modell: 0020243
Typ: Empfangsmodul mit Decoder für Festkode
Modulationsmethode: Amplitudenmodulation (ASK oder OOK)
Betriebsspannung: DC 5V
Betriebsstrom: 4.5mA
RF Empfindlichkeit: -95dBm

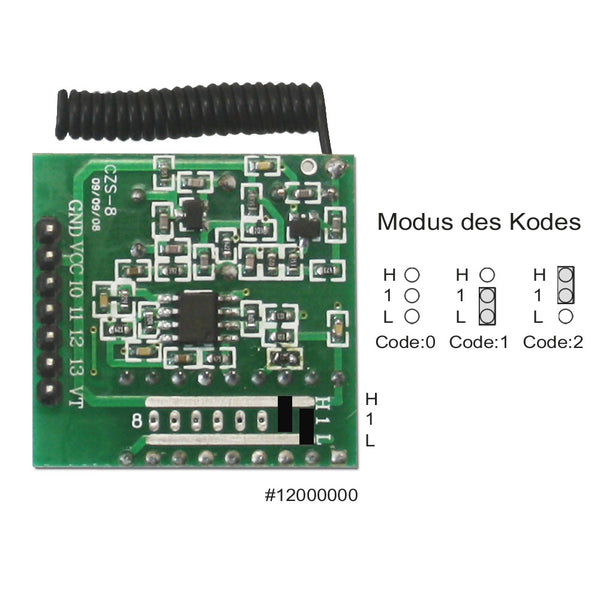

Kodierungsart: Festkode durch Löten
Dekodiernungsausgabe: Hoch Pegel
Arbeitstemperatur: -20°C ~ +70°C
Einheitsmaße: 30 x 31 x 19 mm
Mit vier Dekodierungsausgabe
Kontrolle Modus: Selbstsichernd, Momentan, Verriegelung
Frequenz: 433.92MHz
Beobachtung:
Eine Antenne mit 1/4 der Wellenlänge ist am besten geeigne, weil die Antenne den Empfangseffekt sehr beeinflusst. Normalerweise wird Einleiterkabel mit Widerstand 50Ω anwendet. Die Länger der Antenne ist ca.23cm für Frequenz 315MHz, und ca.17cm für Frequenz 433MHz. Die Position der Antenne beeinflusst auch den Empfangseffekt des Modules. Während der Installierung der Antenne ist es je länger je besser, und die Antenne soll weit von Abschirmung und Orten mit Hochdruck und Interferenzerscheinung.
Die Empfangsfrequenz, Dekodierungsverfahren und zeitlich Widerstände soll dem Emfänger passen.

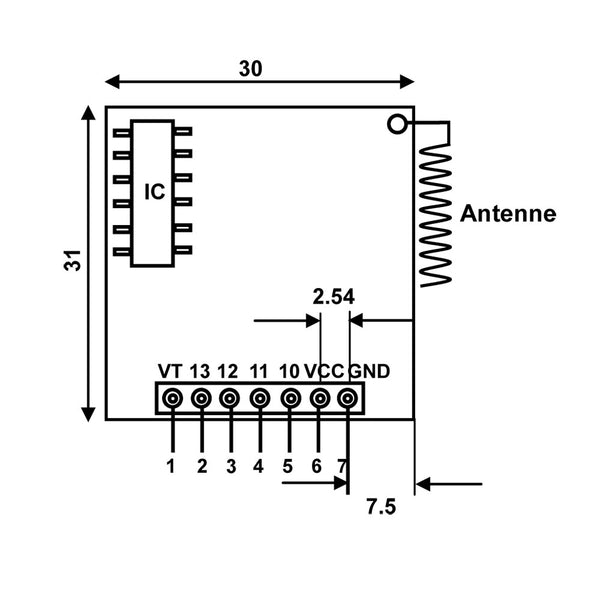

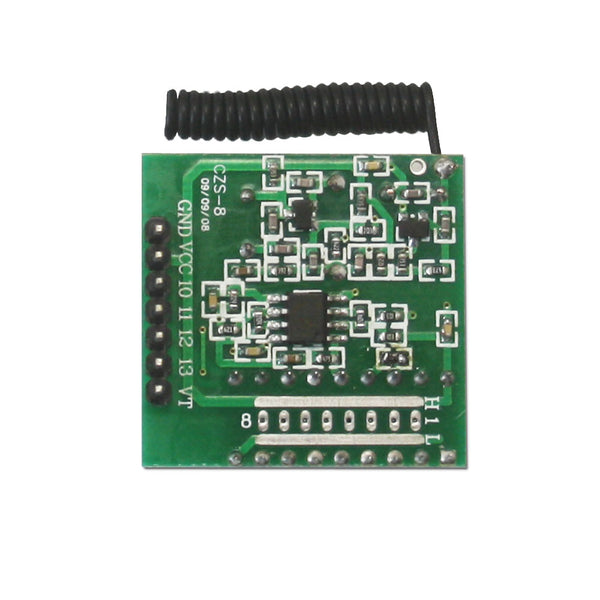

Hinweis für PIN (von links nach rechts):
| Pins | Name | Funktion |
|---|---|---|
| 1 | VT | Effektive Anerkennung der Dekodierungsausgabe |
| 2~5 | 13~10 | Datenausgabe |
| 6 | VCC | Positive Stromversorgung |
| 7 | GND | Negative Stromversorgung |
