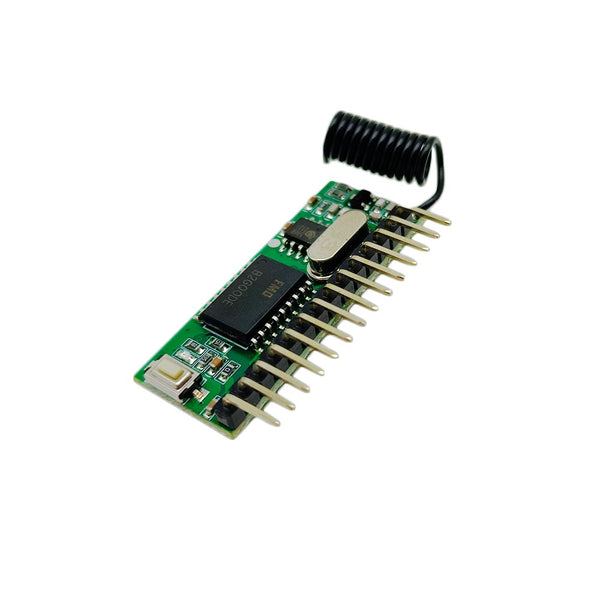

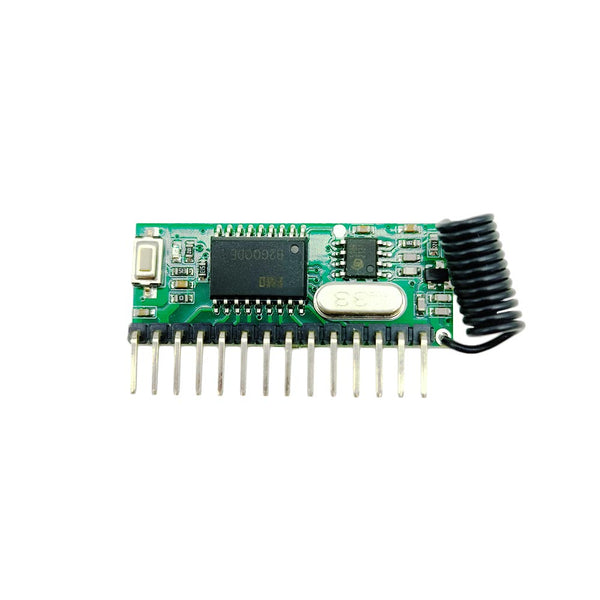

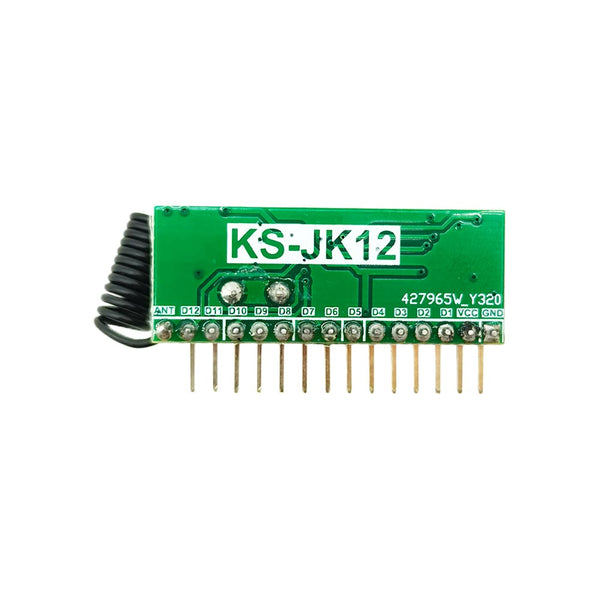

12-Kanal 5V DC Hochpegelausgang ASK/OOK Empfängermodul mit Decoder (Modell 0020245)

Lieferumfang:
1 x Empfängermodul (Modell 0020245)
1 x Gebrauchsanleitung

Einführung:
Dieses Superheterodyn-Dekodierungsmodul ist ein leistungsstarkes drahtloses HF-Empfängermodul. Es verwendet einen drahtlosen RF-Empfangschip einer europäischen Marke in Industriequalität, verfügt über eine hohe Empfangsempfindlichkeit und eine starke Entstörungsfähigkeit. Es verfügt über 12 Mikrocontroller-dekodierte High-Level Ausgang in Industriequalität. Es bietet gute Vertraulichkeit, starke Kompatibilität, große Speicherkapazität und kann etwa 10 Fernbedienungen mit unterschiedlichen Codes speichern.

Anwendung:
Dieses drahtlose RF-Empfängermodul kann direkt auf verschiedene drahtlose Produkte angewendet werden. Zum Beispiel Fernbedienungen, Überwachung, Smart Home, Fernbedienungsschalter, Fernbedienungsleuchten, Fernbedienungsspielzeug, Diebstahlwarnanlagen, Garagentore, Rollläden, Straßenschranken, versenkbare Türen und so weiter.

Parameter:
Modell: 0020245
Typ: Empfängermodul mit Dekodierung
Modulationsmethode: Amplitudenmodulation (ASK oder OOK)
Arbeitsfrequenz : 433,92 MHz
Betriebsspannung: 5V DC
Dekodiernungsausgabe: 5V DC Hochpegelausgang
Statische Strom: ≤7mA
Betriebsstrom: 5 ~ 8 mA
Empfängerempfindlichkeit: -114 dBm
Mit 12 Dekodierungsausgängen
12 verschiedene Steuermodi: Selbstsichernd, Momentan, Verriegelung und 9 gemischte Modi
Betriebstemperatur: -20°C bis +70°C
Größe: 38 x 15 x 5 mm

Einstellen des verschiedenen Kontrolle Modis: (über einen 12-Tasten-Sender, z. B. Modell CV-12):
Wir haben den Empfängermodul als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:

Beachten: Wenn Sie den Arbeitsmodus wechseln, müssen Sie zuerst alle Sendercodes löschen.

1) Einstellung der Modus Momentan (Kanäle 1~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 1 am Sender.

2) Einstellung der Modus Verriegelung (Kanäle 1~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 2 am Sender.

3) Einstellung der Modus Selbstsichernd (Kanäle 1~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 3 am Sender.

4) Einstellung der Modus Selbstsichernd (Kanäle 1~6) + Momentan (Kanäle 7~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 4 am Sender.

5) Einstellung der Modus Verriegelung (Kanäle 1~6) + Momentan (Kanäle 7~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 5 am Sender.

6) Einstellung der Modus Verriegelung (Kanäle 1~6) + Selbstsichernd (Kanäle 7~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 6 am Sender.

7) Einstellung der Modus Verriegelung (Kanäle 1~3) + Verriegelung (Kanäle 4~6) + Verriegelung (Kanäle 7~9) + Verriegelung (Kanäle 10~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 7 am Sender.

8) Einstellung der Modus Verriegelung (Kanäle 1~4) + Verriegelung (Kanäle 5~8) + Verriegelung (Kanäle 9~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 8 am Sender.

9) Einstellung der Modus Momentan (Kanäle 1~3) + Verriegelung (Kanäle 4~6) + Verriegelung (Kanäle 7~9) + Selbstsichernd (Kanäle 10~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 9 am Sender.

10) Einstellung der Modus Momentan (Kanäle 1~3) + Verriegelung (Kanäle 4~6) + Momentan (Kanäle 7~9) + Verriegelung (Kanäle 10~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 10 am Sender.

11) Einstellung der Modus Momentan (Kanäle 1~9) + Verriegelung (Kanäle 10~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 11 am Sender.

12) Einstellung der Modus Momentan (Kanäle 1~9) + Selbstsichernd (Kanäle 10~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 12 am Sender.

Beobachtung:
Eine Antenne mit 1/4 der Wellenlänge ist am besten geeignet, weil die Antenne den Empfangseffekt sehr beeinflusst. Normalerweise wird Einleiterkabel mit Widerstand 50Ω anwendet. Die Länger der Antenne ist ca.17cm für Frequenz 433MHz. Die Position der Antenne beeinflusst auch den Empfangseffekt des Modules . Während der Installierung der Antenne ist es je länger je besser, und die Antenne soll weit von Abschirmung und Orten mit Hochdruck und Interferenzerscheinung sein.
Normalerweise funktioniert es mit einer Fernbedienung mit 12 Tasten oder 12 Fernbedienungen mit einer Taste.
Wenn Sie mit einem Sender arbeiten, sollten die Sendefrequenz, der Codierungsmodus und der Zeitwiderstand des Senders mit diesem Empfängermodul übereinstimmen.

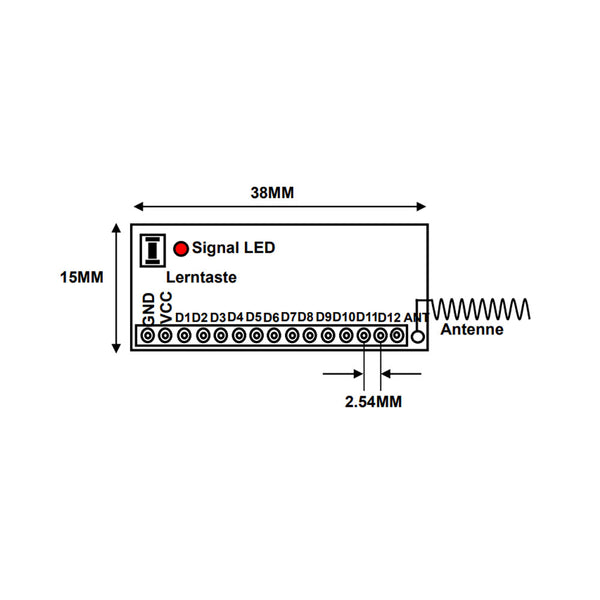

Einführung des Pins (von links nach rechts):
(Beachten: Die positiven und negativen Pole des Netzteils können nicht umgekehrt angeschlossen werden, da sonst der Chip durchbrennt.)
