Kompletter 1-Kanal Funkschalter mit potentialfreiem Ausgang, bestehend aus einem Empfänger S1UD-DC und zwei Sendern C-2. Vielseitig einsetzbar, robuste Bauweise, geeignet für Haushalt, Industrie und Fahrzeuge zur Steuerung von AC- und DC-Geräten.
Dieser Empfänger S1UD-DC verfügt über eine einstellbare Zeitverzögerungsfunktion. Sie können das Relais so einstellen, dass es sich nach einer Verzögerungszeit von 0-99 Sekunden automatisch ausschaltet. Wenn Sie die Verzögerungszeit einstellen, werden die an den Empfänger angeschlossenen Geräte nach der Verzögerungszeit automatisch gestoppt.
Lieferumfang:
1 x Empfänger: S1UD-DC
2 x Sender: C-2
1 x Bedienungsanleitung
« Merkmal:
þ Drahtlose Steuerung, einfach zu installieren.
þ Betriebsspannungsbereich DC 9~24V.

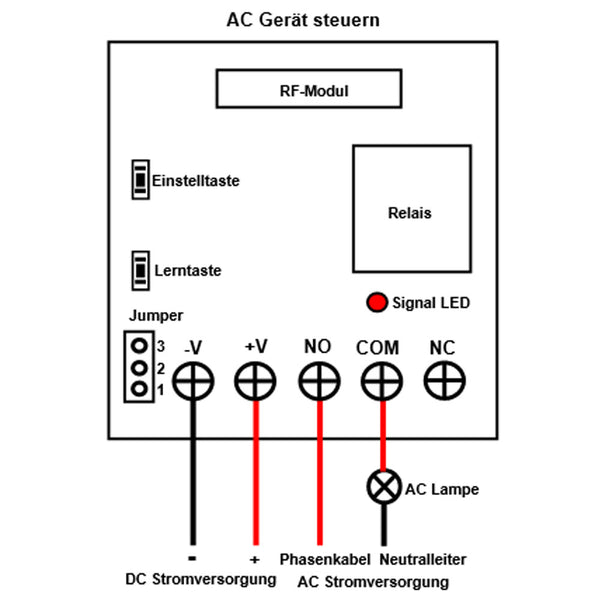

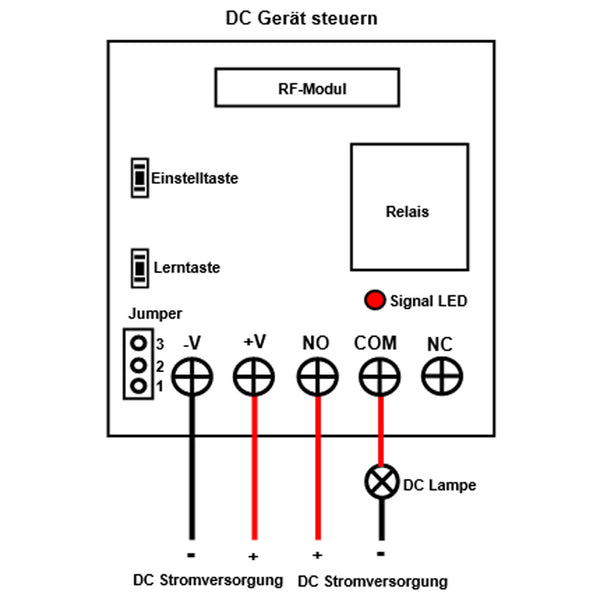

þ Relaisausgang - steuert DC und AC Geräte
þ Es kann mit einem maximalem Strom 7A arbeiten.
þ Mit Zeitverzögerungsfunktion: Sie können das Relais so einstellen, dass es sich nach einer Verzögerungszeit von 0-99 Sekunden automatisch ausschaltet.
þ Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
þ Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
þ Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
þ Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
þ Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.

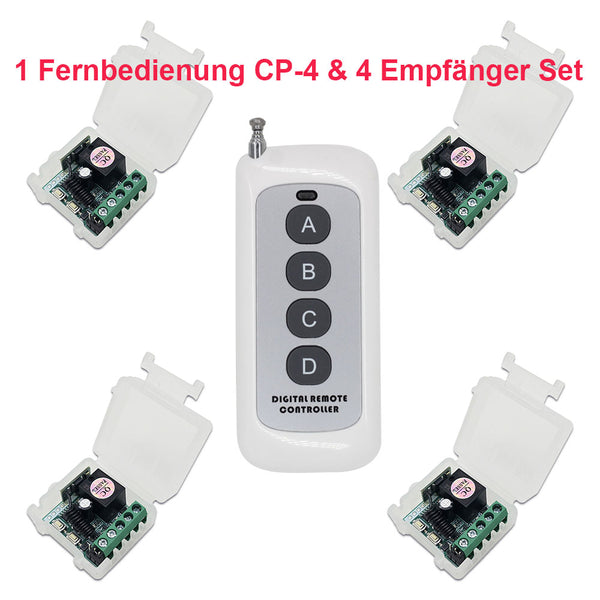

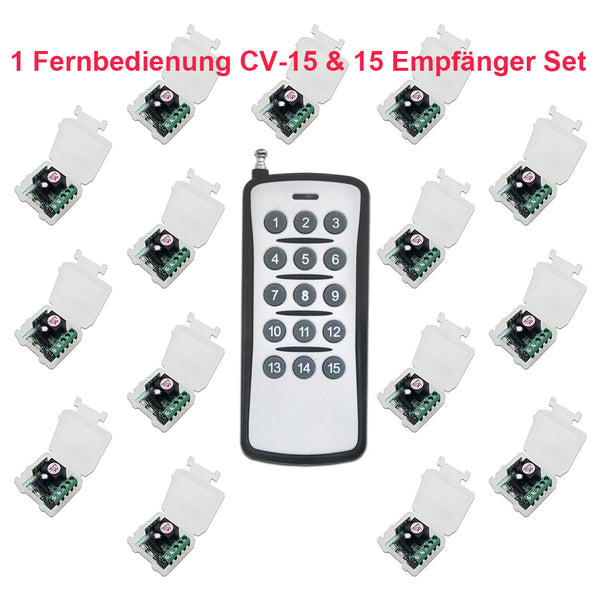

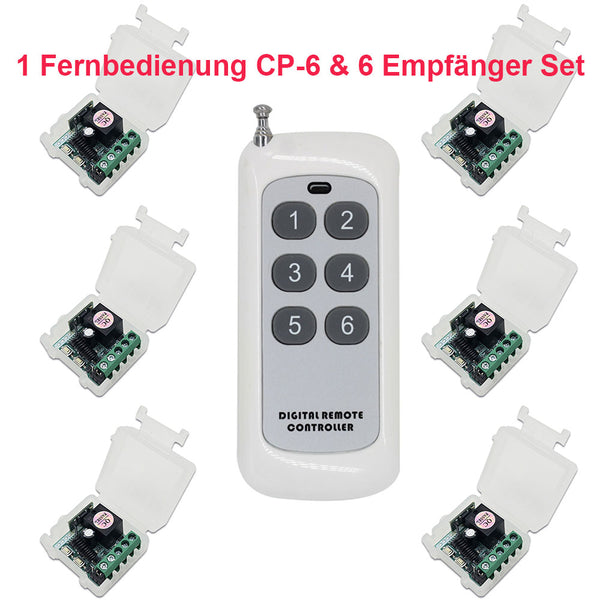

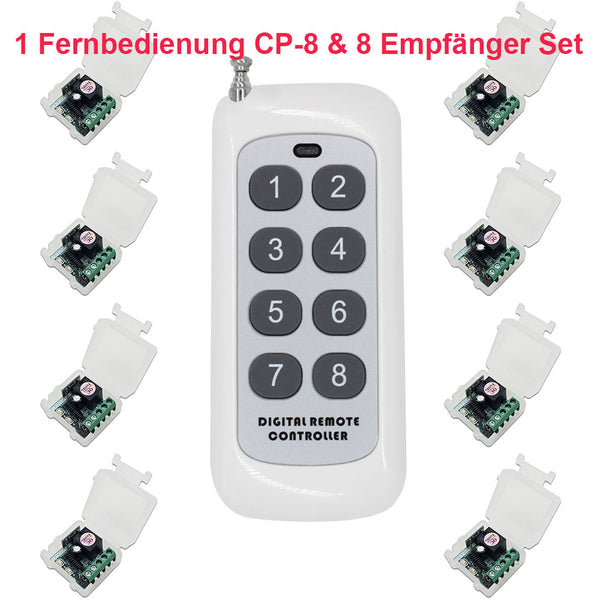

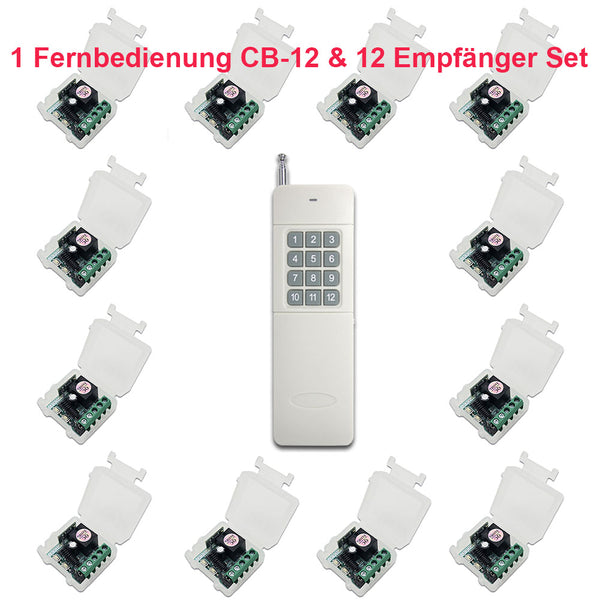

þ Sie können einen Sender verwenden, um mehrere Empfänger zu steuern, und jede Sendertaste steuert einen Empfänger. Zum Beispiel können Sie Verwenden den 2-Tasten-Sender, um 2 Empfänger zu kontrollieren, oder verwenden den 4-Tasten-Sender, um 4 Empfänger zu kontrollieren, oder verwenden den 12-Tasten-Sender, um 12 Empfänger zu kontrollieren.

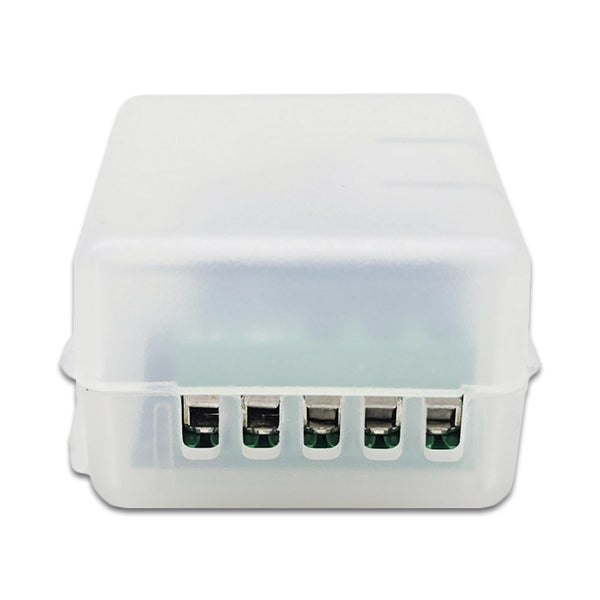

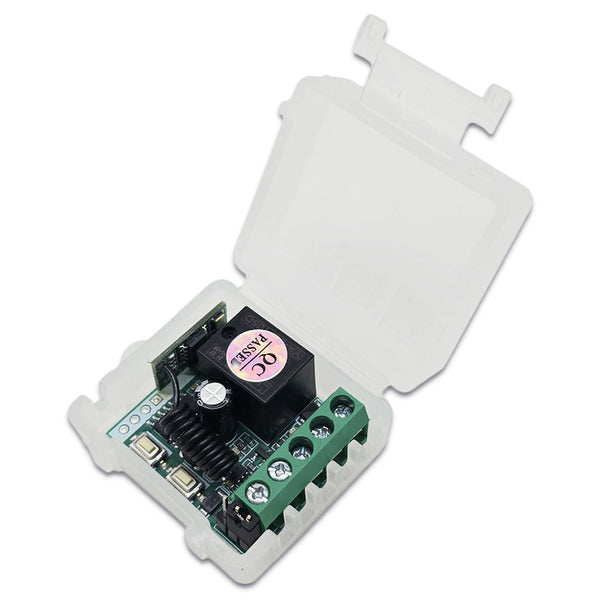

Technische Daten - Empfänger S1UD-DC
○ Modell: S1UD-DC
○ Betriebsspannung: 9~24V DC
○ Betriebsfrequenz: 433.92MHz
○ Statischer Strom: <5mA
○ Kanal: 1 Kanal
○ Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
○ Verzögerungszeit: 0~99 Sekunden einstellbar
○ Maximale Last: 240VAC oder 28VDC, 7A / Kanal
○ Drahtbereich für die Terminals: 22-14 AWG
○ 4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Zeitverzögerung
○ Sensitivität des Empfängers: -107dbm

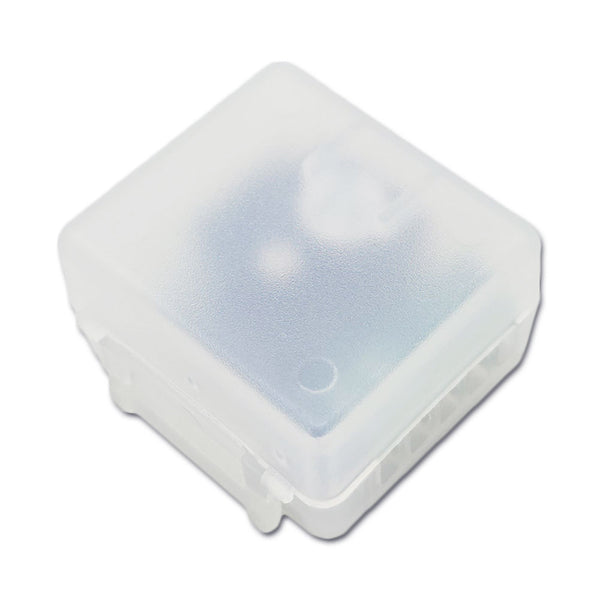

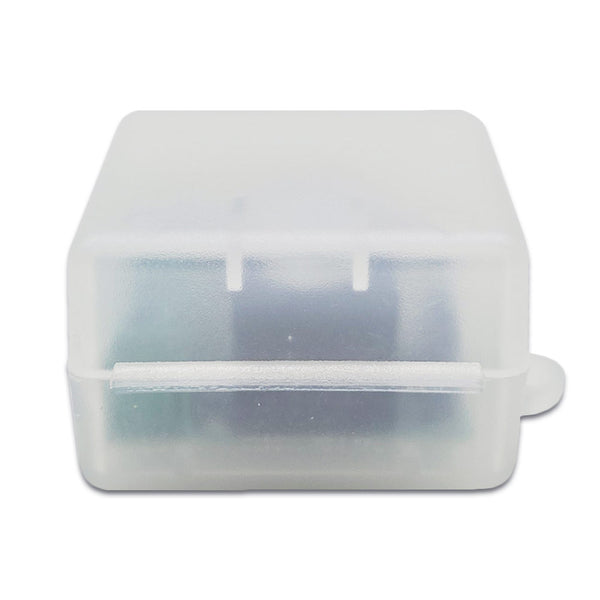

○ Schalenmaterial: ABS-Kunststoffschale
○ Betriebstemperatur: -20°C bis +70°C

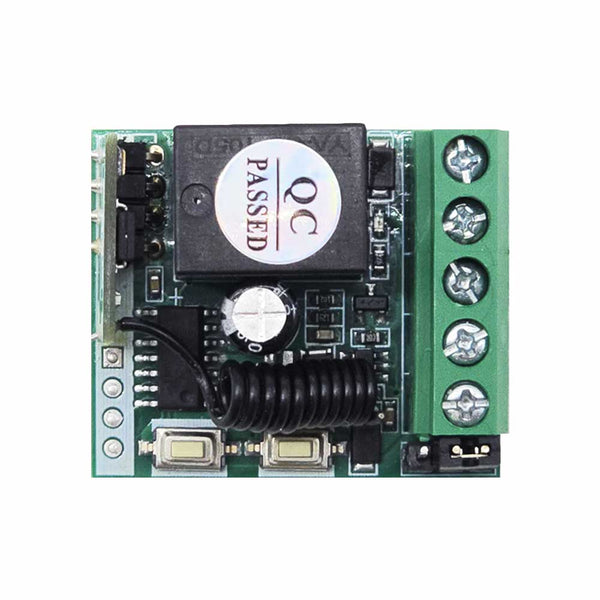

○ Maße der PCB: 35 x 30 x 15 mm

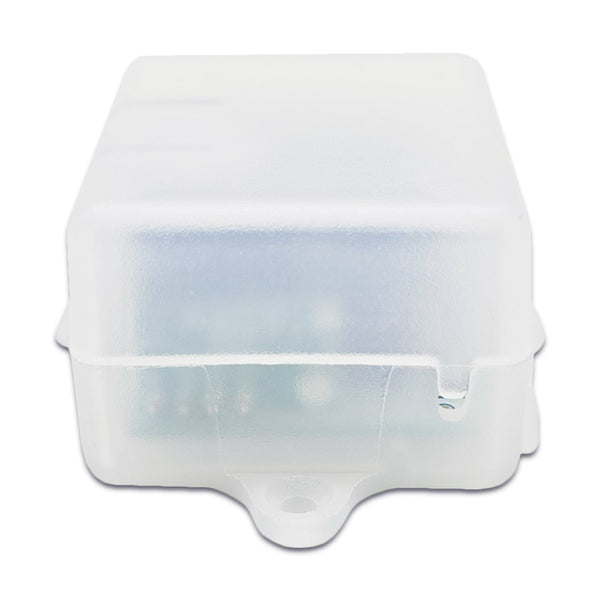

○ Maße des Gehäuses: 41 x 40 x 26 mm

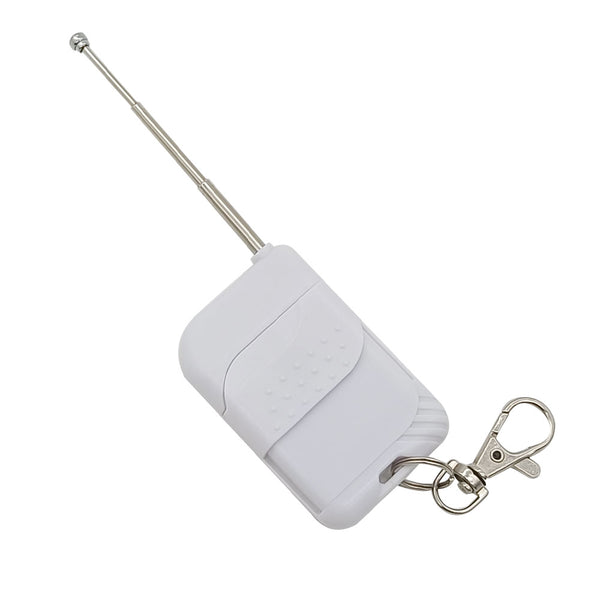

○ Kompatible Fernbedienungen: C-1 / C-2 / C-4 (100m), CWB-1 / CWB-2 / CWB-4 (50m, wasserdicht), CP-1 / CP-2 / CP-4 / CP-6 / CP-8 / CV-15 (500m), CB-1 / CB-2 / CB-4 / CB-6 / CB-8 / CB-12 (1000m)

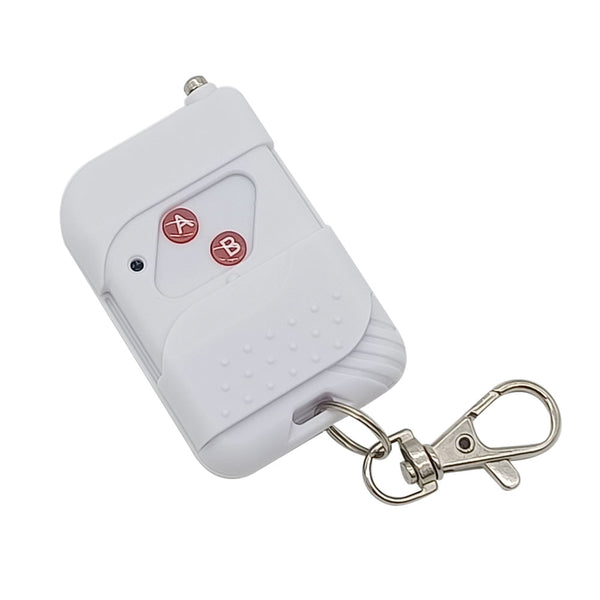

Technische Daten - Sender C-2
○ Modell: 0021001 (C-2)
○ Kanal / Knopf: 2 (A, B)
○ Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
○ Betriebsstrom: 6mA
○ Betriebsfrequenz: 433Mhz
○ Enkodierung Chip: PT2262 / PT2264 / SC2262
○ Sendeentfernung: 100m / 300ft (Theoretisch)
○ Anpassung Modus: ASK
○ Betriebstemperatur: -20 ° C bis +70 ° C
○ Einheit Mass: 58 x 39 x 16 mm
Arbeitsentfernung:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der Sender C-2 beispielsweise einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 30 Meter erreichen. Wenn es und der Sender CB-2 einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 300 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird es durch Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Der mit einer externen Antenne ausgestattete Empfänger hat einen größeren Arbeitsbereich als der mit einer internen Antenne ausgestattete Empfänger.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-2.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
| Modus | Einstellmethode | Sender | Betrieb |
| Selbstsichernd | Pins 2 und 3 mit einer Jumper Brücke kurzschließen | C-1 | Einmal drücken: Relais aktiviert, Lampe EIN. Erneut drücken: Relais deaktiviert, Lampe AUS. |
| Momentan | Kurzschließen Sie die Pins nicht mit einer Jumper Brücke | Taste gedrückt halten: Relais aktiviert, Lampe EIN. Taste loslassen: Relais deaktiviert, Lampe AUS. |
|
| Verriegelung | Pins 1 und 2 mit einer Jumper Brücke kurzschließen | C-2 | Taste A drücken: Relais aktiviert, Lampe EIN. Taste B drücken: Relais deaktiviert, Lampe AUS. |

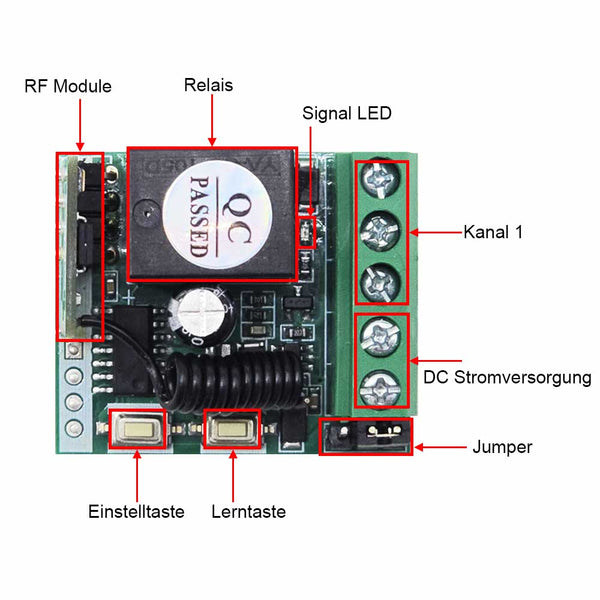

| Zeitverzögerung und der Verzögerungszeit | ● Verzögerungszeit-Einstellung aufrufen → Jumper-Brücke entfernen, Einstelltaste einmal drücken, Signal-LED blinkt 3 Mal ● Verzögerungszeit einstellen → Lerntaste drücken, jeder Tastendruck erhöht die Gesamtverzögerung um 1 Sekunde, maximal 99 Sekunden ● Verzögerungszeit-Einstellung verlässen → Einstelltaste erneut drücken, Signal-LED blinkt 3 Mal |
C-1 | (Wenn die Verzögerungszeit auf 10 Sekunden eingestellt ist.) Taste drücken: Relais aktiviert, Lampe EIN. Nach 10 Sekunden: Relais automatisch deaktiviert, Lampe AUS. |
| Beachten: Wenn Sie den Sender während der Verzögerungszeit mehrfach drücken, wird die Verzögerungszeit ab der letzten Betätigung des Senders gezählt. | |||
Anwendungsbereiche:
Der Funkschalter eignet sich zur drahtlosen Steuerung von Geräten an Land, zu Wasser und in der Luft: Lichter, Motoren, Ventilatoren, Schlösser, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm, Sirenen, Geschäftsschilder und weitere AC/DC Geräte.
Hinweis: Ausführlichere Bedienungshinweise finden Sie in der beiliegenden Bedienungsanleitung.
