Lieferumfang:
1 x Empfänger: S1DA-DC
2 x Sender: C-2
1 x Bedienungsanleitung
Anwendung:
Ein Empfänger S1DA-DC und zwei Sender C-2 bilden ein Empfänger Sender System. Dieses System kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann AC oder DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.

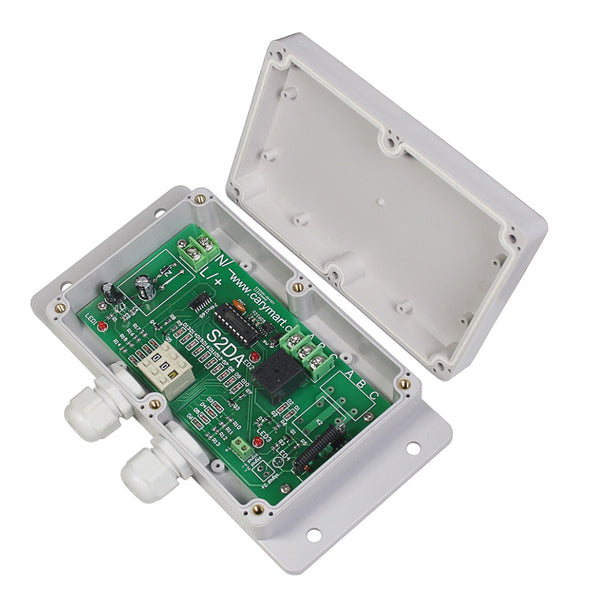

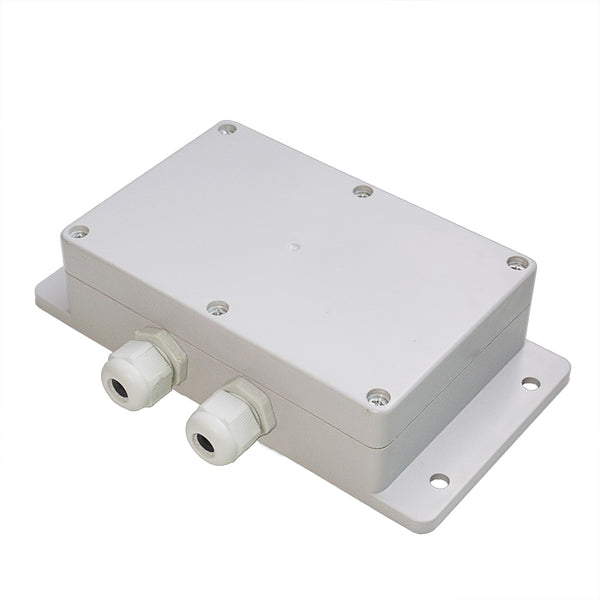

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.
Verdrahtete Steuerklemmen: Sie können Sensoren, Endschalter, Handschalter oder externe Geräte zur Steuerung des Empfängers verbinden.
Einstellbare Verzögerungszeit: 0 Sekunde~ 99 Stunden
Verwenden mit geringer Leistung und Hochgeschwindigkeits-CMOS-Technik.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Empfängerparameter:
Modell: S1DA-DC
Betriebsspannung: DC6V (S1DA-DC06), DC9V±1V (S1DA-DC09), DC12V±1V (S1DA-DC12), DC24V±1V (S1DA-DC24), die Betriebsspannung muss angegeben werden bei der Bestellung.
Arbeitsfrequenz: 433MHz
Statische Strom: ≤6mA
Kanal: 1CH
Ausgangsart: Relaisausgang (normal geöffnet und normal geschlossen)
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Maximale Arbeitsstrom: 10A / jeder Kanal
Kontrolle Modi: Verzögerung (Drücken -> AN, dann AUS nach der Verzögerungszeit )
Maße der PCB: 140 x 73 x 18 mm
Maße des Koffers: 192 x 100 x 45 mm

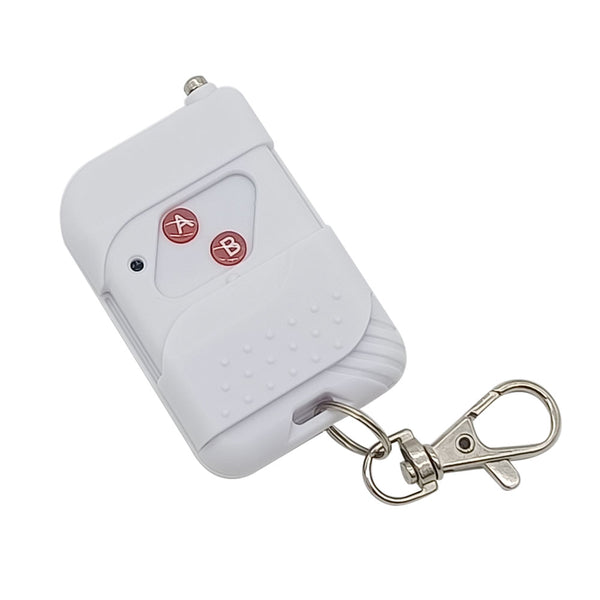

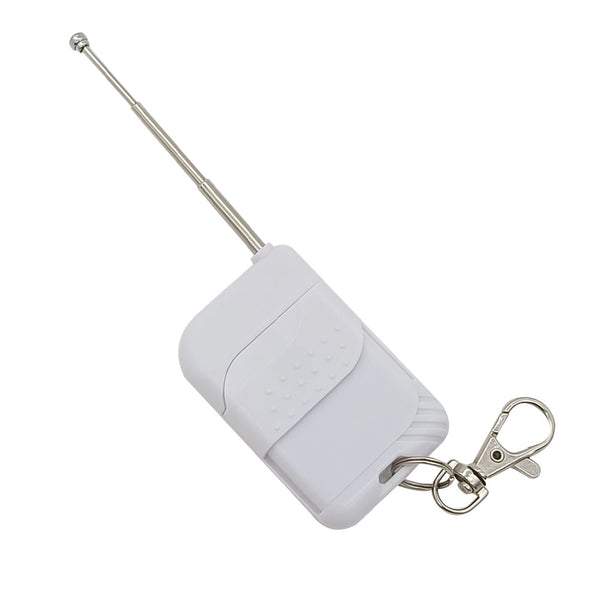

Senderparameter:
Modell: 0021001 (C-2)
Kanal / Knopf: 2 (A, B)
Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
Betriebsstrom: 6mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262 / PT2264 / SC2262
Sendeentfernung: 100m / 300ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 58 x 39 x 16 mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie C-1 / C-2 (100M), CWB-1 / CWB-2 (50M, wasserdicht), CP-1 / CP-2 (500M), oder CB-1 / CB-2 (1000M), CBW-1 / CBW-2 (1000M, wasserdicht) usw.
Arbeitsentfernung:
Mit dem Fernbedienung wie C-2 kann die Reichweite max. 100M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-2.
Verdrahtung:
Wenn Sie ein DC 12V Licht steuern, machen wie folgende:
1) Verbinden den Pluspol der DC Stromversorgung an Klemmen <+> von Eingang, und verbinden Minuspol der DC Stromversorgung an Klemmen <-> von Eingang.
2) Verbinden Klemmen C an Pluspol der DC Stromversorgung, verbinden Klemmen B an Pluspol von DC Licht, und verbinden den Minuspol von DC Licht an Minuspol von DC Stromversorgung.
Wenn Sie ein AC 230V Licht steuern, machen Sie wie folgende.
1) Verbinden den Pluspol von DC Stromversorgung an Klemme <L> von Eingang, und verbinden den Minuspol von DC Stromversorgung an Klemmen <N> von Eingang.
2) Verbinden Klemmen C an das Phasenkabel der AC Stromversorgung, verbinden Klemme B an eine Seite von AC Licht, und verbinden andere Seite von AC Licht an Neutralleiter von AC Stromversorgung.
Bedienung:
Drücken den Knopf A: Schalten das Relais ein (Verbinden B und C, trennen A und B), das Licht ist an.
Nach der Verzögerungszeit: Schalten das Relais von Selbst aus (trennen B und C, Verbinden A and B), das Licht ist aus.
Drücken den Knopf B: Schalten das Relais sofort aus. und Sie brauchen die Verzögerungszeit nicht zu warten.
Drücken den Knopf “＋” und “－” auf dem Timer, um die Verzögerungszeit von 0 Sekunden bis 99 Stunden einzustellen. “H” (aus Englisch “Hour”) ist die Stunde. “M” (aus Englisch “ Minute”) ist die Minute, und “S” (aus Englisch “ second”) ist die Sekunde.
Zum Beispiel: Wenn Sie “S 0 1” einstellen, das bedeutet, dass die Verzögerungszeit 1 Sekunde ist.
Manuelle Steuerklemmen:
Der Empfänger hat Handsteuerunge Klemme, Sie können externe Anlage, Sensors, oder Handschalter zur Steuerung des Empfänger verbinden.
1) Signaleingang
Sie können externe Geräte ( mit Kleinsignal-Ausgänge ) an manuelle Klemmen “Signal 1-” and “Signal 1+” anschließen. Der Signalausgang von externem Geräte kann den Empfänger steuern.
Wenn externe Geräte Kleinsignal an manuelle Klemme “Signal 1-” and “Signal 1+” ausgeben, schaltet das Relais ein.(Verbinden Klemmen B und C, trennen Klemmen A und B), die Lampe ist an.
Wenn externe Geräte das Kleinsignal nicht ausgeben, schaltet das Relais aus.( trennen Klemmen B und C, Verbinden Klemmen A und B).
2) Handschalter
Sie können einen Handschalter an Klemmen “Signal 1-” and “Signal 1+”. Und dann können Sie diese Handschalter zur Steuerung des Empfänger verwenden.
Wenn Sie Klemmen “Signal 1-” and “Signal 1+” verbinden, schaltet das Relais ein.(Verbinden Klemmen B und C, trennen Klemmen A und B).
Und Wenn Sie Klemmen “Signal 1-” and “Signal 1+” trennen, schaltet das Relais aus.(trennen Klemmen B und C, Verbinden Klemmen A und B).
