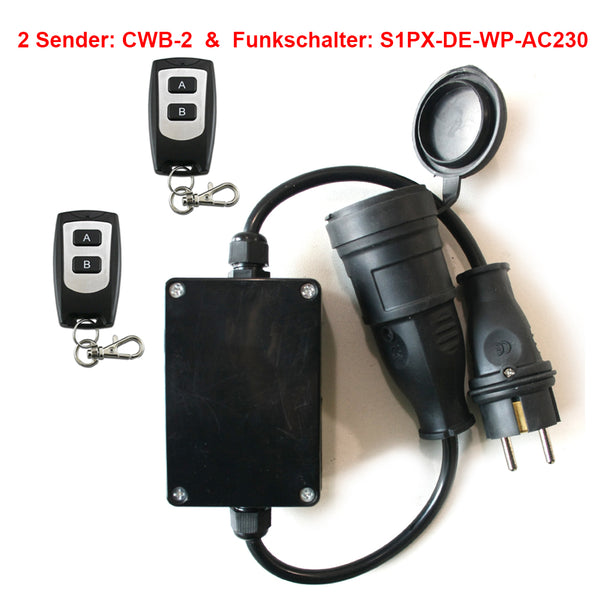

Dies ist ein Funkschalter Set mit IP44-wasserdichten Stecker und Steckdose nach deutschem Standard. Es enthält einen Funkschalter S1PX-DE-WP-AC230 und zwei CWB-2 Sender. Sie können damit ganz einfach eine gewöhnliche Wechselstromsteckdose in einen Drahtloser Fernschalter umwandeln.
Lieferumfang:
1 x Funkschalter: S1PX-DE-WP-AC230 (Mit deutschem Standard Stecker & Steckdose)
2 x Sender: CWB-2
1 x Bedienungsanleitung
« Merkmal:
þ Drahtlose Steuerung, einfach zu installieren.
þ Wasserdicht: Der Schalter hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
þ Universaleingang: Unterstützung AC 230V (220V~240V) verwendet in Deutschland, Großbritannien, Frankreich usw.
þ AC Stromversorgung Ausgang: Es kann 220V oder 230V Wechselstrom Geräte steuern.
þ Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
þ Mit Überstromschutz.
þ Mehrere Empfänger/Sender störungsfrei im selben Bereich nutzbar
Technische Daten - Empfänger S1PX-DE-WP-AC230
○ Modell: S1PX-DE-WP-AC230
○ Mit wasserdichten Stecker und Steckdose nach deutschem Standard.
○ IP-Schutzart von Stecker und Steckdose: IP44
○ Kabelstandard: drei Adern, 1,5 Quadratmillimeter
○ Eingang/Ausgang: AC 220~240V (220V/230V)
○ Betriebsfrequenz: 433.92MHz
○ Ruhestrom: ≤6mA
○ Maximaler Laststrom des Relais: 16A
○ 3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
○ Maße der PCB: 90 x 59 x 18 mm
○ Maße des Gehäuses: 138 x 68 x 50 mm
○ IP-Schutzart des wasserdichten Gehäuses: IP65
○ Kompatible Fernbedienungen: C-1 / C-2 (100m), CWB-1 / CWB-2 (50m, wasserdicht), CP-1 / CP-2 (500m), CB-1 / CB-2 (1000m)
Technische Daten - Sender CWB-2
○ Modell: 0021093 (CWB-2)
○ Wasserdicht
○ Kanal / Knopf: 2 (A, B)
○ Betriebsspannung: 6V (2 x CR2016-3V Batterie, 6-12 Monate Laufzeit)
○ Betriebsstrom: 5mA
○ Betriebsfrequenz: 433Mhz
○ Enkodierung Chip: LX2260-R4
○ Sendeentfernung: 50m / 150ft (Theoretisch)
○ Anpassung Modus: ASK
○ Betriebstemperatur: -20 ° C bis +70 ° C
○ Einheit Mass: 56 x 32 x 12 mm
Arbeitsbereich:
Mit dem Sender wie CWB-2, der maximale Arbeitsabstand kann 150 Fuß 50 Meter in einem offenen Bereich erreichen. Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie eine größere Reichweite wünschen, können Sie eine externe Antenne an der Funkschalter installieren oder einen leistungsstarken Sender verwenden, wie den CB-Serie Sender.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Funkschalter als Verriegelung Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
| Modus | Einstellmethode | Sender | Betrieb |
| Momentan | Lerntaste im RF-Modul des Funkschalters 2 Mal drücken → Signal-LED blinkt 2 Mal und erlischt | CWB-1 | Taste gedrückt halten: Funkschalter gibt AC-Strom aus, Abluftventilator läuft. Taste loslassen: Funkschalter stoppt die Ausgabe, Abluftventilator stoppt. |
| Selbstsichernd | Lerntaste im RF-Modul des Funkschalters 3 Mal drücken → Signal-LED blinkt 3 Mal und erlischt | Einmal drücken: Funkschalter gibt AC-Strom aus, Abluftventilator läuft. Erneut drücken: Funkschalter stoppt die Ausgabe, Abluftventilator stoppt. |
|
| Verriegelung | Lerntaste im RF-Modul des Funkschalters 4 Mal drücken → Signal-LED blinkt 4 Mal und erlischt | CWB-2 | Taste A drücken: Funkschalter gibt AC-Strom aus, Abluftventilator läuft. Taste B drücken: Funkschalter stoppt die Ausgabe, Abluftventilator stoppt. |
Anwendungsbereiche:
Der Funkschalter Set kann zur Fernsteuerung von Lichtern, Pumpen, Lüftern, Motoren, Heizungen, elektrischen Magnetventilen, Alarmen und anderen AC Geräten verwendet werden.
Hinweis: Ausführlichere Bedienungshinweise finden Sie in der beiliegenden Bedienungsanleitung.
