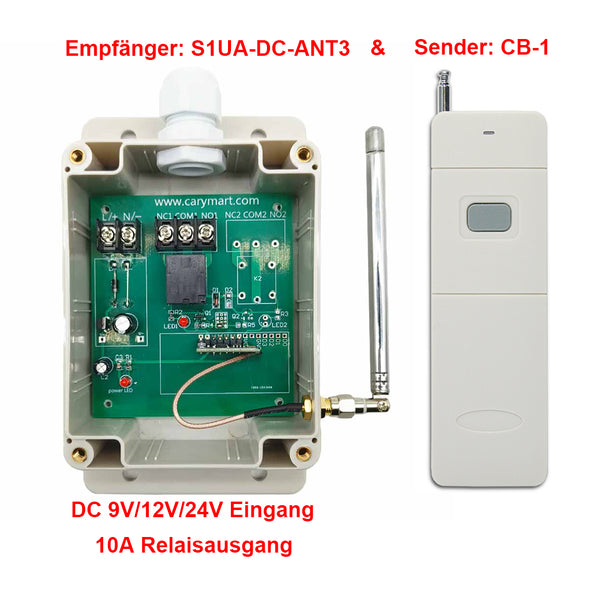

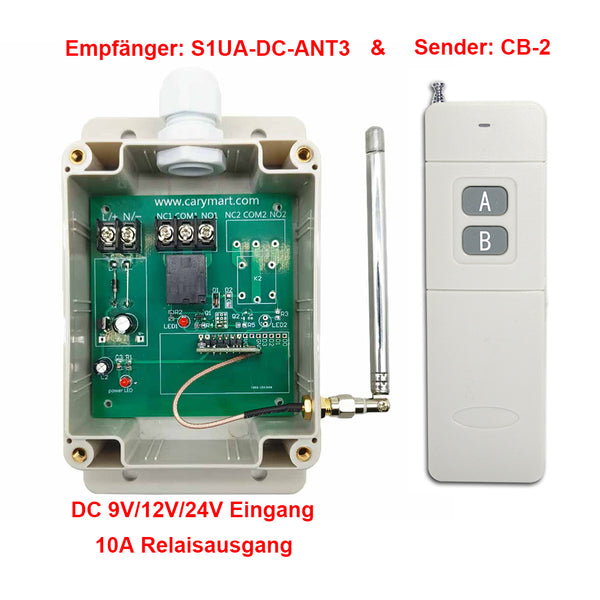

Kompletter 1-Kanal Funkschalter mit potentialfreiem Ausgang, bestehend aus einem Empfänger S1UA-DC-ANT3 und einem Sender CB-1 / CB-2. Vielseitig einsetzbar, robuste wasserdichte Bauweise, geeignet für Haushalt, Industrie und Fahrzeuge zur Steuerung von AC- und DC-Geräten.
Lieferumfang:
1 x Empfänger: S1UA-DC-ANT3
1 x Sender: CB-1/CB-2
1 x Bedienungsanleitung
« Merkmal:
þ Drahtlose Steuerung, einfach zu installieren
þ Wasserdichtes Gehäuse und wasserdichter Steckverbinder für Außenbereich geeignet
þ Vier wählbare Betriebsspannungen: DC 6V / 9V / 12V / 24V
þ Relaisausgang - steuert DC und AC Geräte
þ 3 Wählbare Modi - Selbstsichernd, Momentan, Verriegelung
þ Externe Antenne für größere Arbeitsbereich
þ Integrierter Schutz vor Überstrom und Gegenstrom
þ Mehrere Empfänger/Sender störungsfrei im selben Bereich nutzbar
Technische Daten - Empfänger S1UA-DC-ANT3
○ Modell: S1UA-DC-ANT3
○ Betriebsspannung: 6V / 9V / 12V / 24V DC, die Betriebsspannung muss angegeben werden bei der Bestellung.
○ Arbeitsfrequenz: 433.92 MHz
○ Statische Strom: ≤6mA
○ Kanal: 1 CH
○ Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
○ Maximale Last: 240VAC oder 28VDC, 10A / Kanal
○ 3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
○ Drahtbereich für die Terminals: 22-12 AWG
○ Betriebstemperatur: -20°C bis +70°C
○ Maße der PCB: 88 x 80 x 18 mm
○ Abmessungen Gehäuse: 153 × 90 × 55 mm
○ Kompatible Fernbedienungen: C-1 / C-2 (100m), CWB-1 / CWB-2 (50m, wasserdicht), CP-1 / CP-2 (500m), CB-1 / CB-2 (1000m)
Technische Daten - Sender CB-1 / CB-2
○ Modell: 0021023 (CB-1) / 0021024 (CB-2)
○ Kanal / Knopf: 1 (kein Symbol) / 2 (A, B)
○ Betriebsspannung: 9V (1 x 6F22-9V Batterie, 12 Monate Laufzeit)
○ Betriebsstrom: 30mA
○ Betriebsfrequenz: 433 Mhz
○ Enkodierung Chip: PT2262 / PT2264 / SC2262
○ Sendeentfernung: 1000m / 3000ft (Theoretisch)
○ Anpassung Modus: ASK
○ Betriebstemperatur: -20 °C bis +70 °C
○ Einheit Mass: 135 x 42 x 25 mm
Arbeitsentfernung:
Mit dem Fernbedienung wie CB-1/CB-2 kann die Reichweite max. 1000M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Versand, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
| Modus | Einstellmethode | Sender | Betrieb |
| Momentan | Lerntaste am Empfänger 2 Mal drücken → Signal-LED blinkt 2 Mal und erlischt | CB-1 | Taste gedrückt halten: Relais aktiviert, Lampe EIN. Taste loslassen: Relais deaktiviert, Lampe AUS. |
| Selbstsichernd | Lerntaste am Empfänger 3 Mal drücken → Signal-LED blinkt 3 Mal und erlischt | Einmal drücken: Relais aktiviert, Lampe EIN. Erneut drücken: Relais deaktiviert, Lampe AUS. |
|
| Verriegelung | Lerntaste am Empfänger 4 Mal drücken → Signal-LED blinkt 4 Mal und erlischt | CB-2 | Taste A drücken: Relais aktiviert, Lampe EIN. Taste B drücken: Relais deaktiviert, Lampe AUS. |
Anwendungsbereiche:
Der Funkschalter eignet sich zur drahtlosen Steuerung von Geräten an Land, zu Wasser und in der Luft: Lichter, Motoren, Ventilatoren, Schlösser, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm, Sirenen, Geschäftsschilder und weitere AC/DC Geräte.
Hinweis: Ausführlichere Bedienungshinweise finden Sie in der beiliegenden Bedienungsanleitung.
