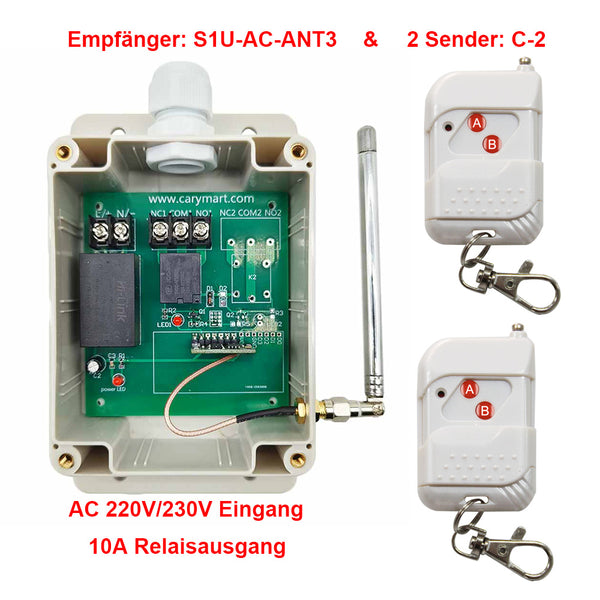

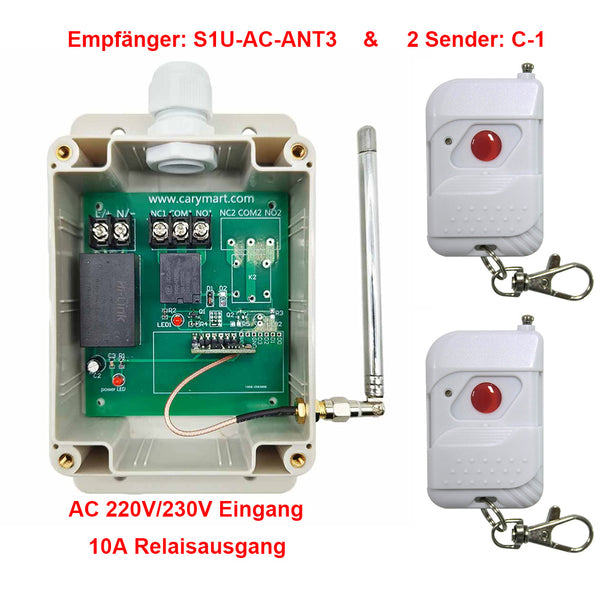

Kompletter 1-Kanal Funkschalter mit potentialfreiem Ausgang, bestehend aus einem Empfänger S1U-AC-ANT3 und zwei Sendern C-1 / C-2. Vielseitig einsetzbar, robuste wasserdichte Bauweise, geeignet für Haushalt, Industrie und Fahrzeuge zur Steuerung von AC- und DC-Geräten.
Lieferumfang:
1 x Empfänger: S1U-AC-ANT3
2 x Sender: C-1/C-2
1 x Bedienungsanleitung
« Merkmal:
þ Drahtlose Steuerung, einfach zu installieren
þ Wasserdichtes Gehäuse und wasserdichter Steckverbinder für Außenbereich geeignet
þ Universaleingang: Unterstützung AC 110V (110V~120V) verwendet in USA, Kanada usw, und AC 220V (220V~240V) verwendet in Deutschland, Großbritannien, Frankreich usw.
þ Relaisausgang - steuert DC und AC Geräte
þ 3 Wählbare Modi - Selbstsichernd, Momentan, Verriegelung
þ Externe Antenne für größere Arbeitsbereich
þ Integrierter Schutz vor Überstrom und Gegenstrom
þ Mehrere Empfänger/Sender störungsfrei im selben Bereich nutzbar
Technische Daten - Empfänger S1U-AC-ANT3
○ Modell: S1U-AC-ANT3
○ Betriebsspannung: AC 110~240V (110V/120V/220V/240V)
○ Arbeitsfrequenz: 433.92 MHz
○ Statische Strom: ≤6mA
○ Kanal: 1 CH
○ Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
○ Maximale Last: 240VAC oder 28VDC, 10A / Kanal
○ 3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
○ Drahtbereich für die Terminals: 22-12 AWG
○ Betriebstemperatur: -20°C bis +70°C
○ Maße der PCB: 88 x 80 x 18 mm
○ Maße des Gehäuses: 153 x 90 x 55 mm
○ Kompatible Fernbedienungen: C-1 / C-2 (100m), CWB-1 / CWB-2 (50m, wasserdicht), CP-1 / CP-2 (500m), CB-1 / CB-2 (1000m)
Technische Daten - Sender C-1 / C-2
○ Modell: 0021000 (C-1) / 0021001 (C-2)
○ Kanal / Knopf: 1 (kein Symbol) / 2 (A, B)
○ Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
○ Betriebsstrom: 6mA
○ Betriebsfrequenz: 433 Mhz
○ Enkodierung Chip: PT2262 / PT2264 / SC2262
○ Sendeentfernung: 100m / 300ft (Theoretisch)
○ Anpassung Modus: ASK
○ Betriebstemperatur: -20 °C bis +70 °C
○ Einheit Mass: 58 x 39 x 16 mm
Arbeitsentfernung:
Mit dem Fernbedienung wie C-1/C-2 kann die Reichweite max. 100M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-1/CB-2.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt.
| Modus | Einstellmethode | Sender | Betrieb |
| Momentan | Lerntaste am Empfänger 2 Mal drücken → Signal-LED blinkt 2 Mal und erlischt | C-1 | Taste gedrückt halten: Relais aktiviert, Lampe EIN. Taste loslassen: Relais deaktiviert, Lampe AUS. |
| Selbstsichernd | Lerntaste am Empfänger 3 Mal drücken → Signal-LED blinkt 3 Mal und erlischt | Einmal drücken: Relais aktiviert, Lampe EIN. Erneut drücken: Relais deaktiviert, Lampe AUS. |
|
| Verriegelung | Lerntaste am Empfänger 4 Mal drücken → Signal-LED blinkt 4 Mal und erlischt | C-2 | Taste A drücken: Relais aktiviert, Lampe EIN. Taste B drücken: Relais deaktiviert, Lampe AUS. |
Anwendungsbereiche:
Der Funkschalter eignet sich zur drahtlosen Steuerung von Geräten an Land, zu Wasser und in der Luft: Lichter, Motoren, Ventilatoren, Schlösser, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm, Sirenen, Geschäftsschilder und weitere AC/DC Geräte.
Hinweis: Ausführlichere Bedienungshinweise finden Sie in der beiliegenden Bedienungsanleitung.
