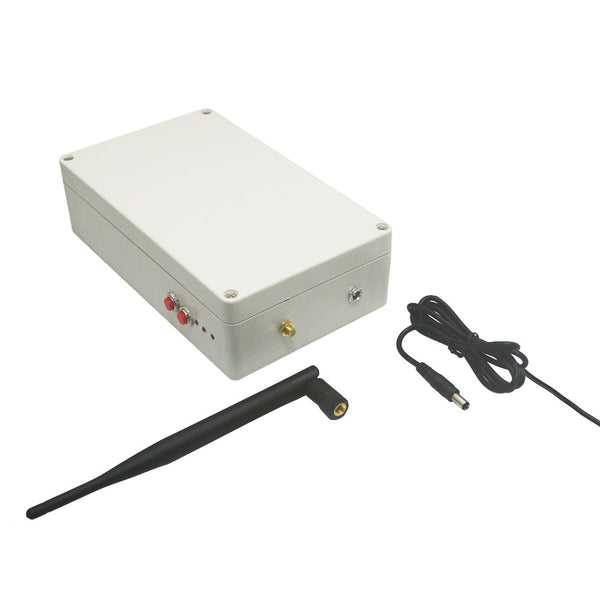

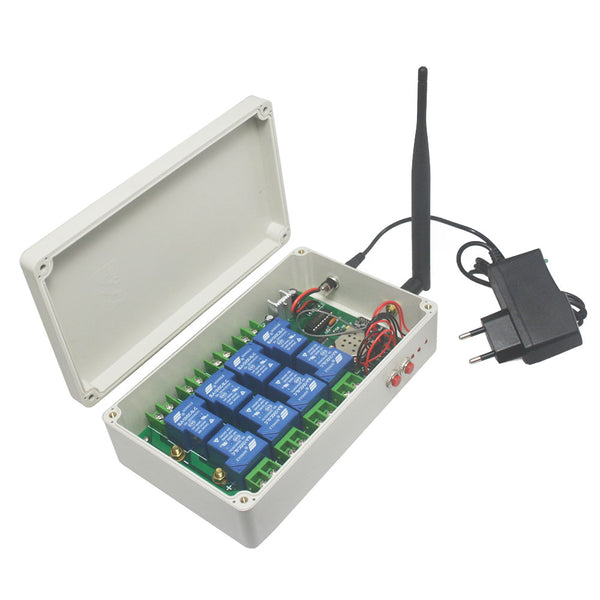

Lieferumfang:

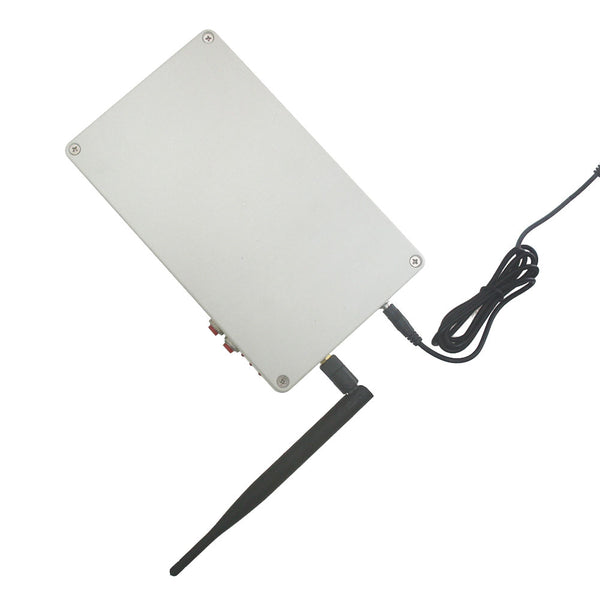

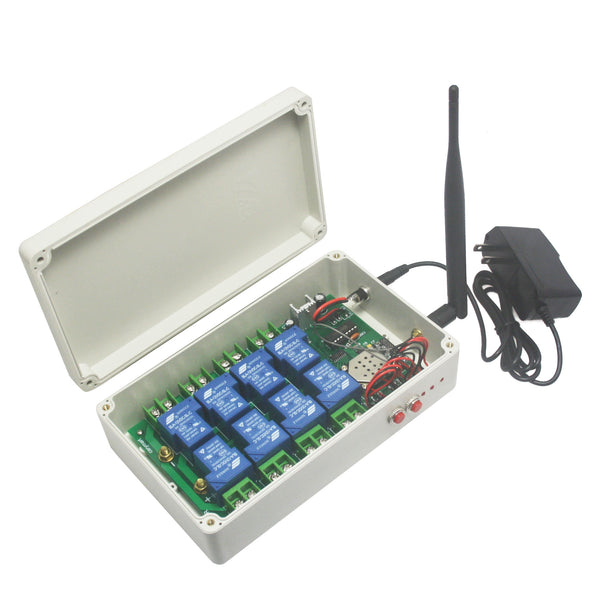

1 x WIFI Controller mit Antenne (WIFI-8-2R)

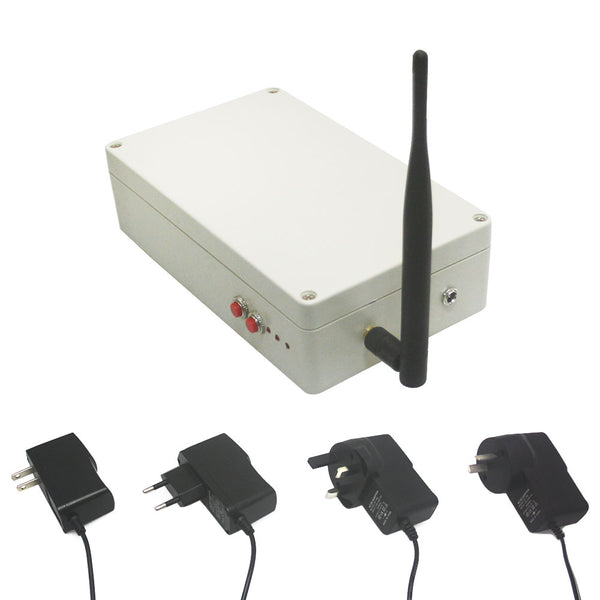

1 x DC 12V Stromadapter
1 x Bedienungsanleitung
Anwendung:
Dieser drahtlose 8-Kanal WIFI Controller empfängt WIFI-Signale von Ihrem Smartphone. Nach der Installation unserer Steuerungssoftware können Sie bis zu 8 Geräte damit verbinden. Einsatzgebiete sind die Heimautomation, moderne Argrikultur, Industrieanlagen und Regeleinrichtung. Mit WIFI Controller können fast alle Leuchten, Motoren, Lüfter, elektrische Türen / Fenster, Garagentor, RC Flugzeuge, RC Auto, RC Spielzeuge, Rolladen, Pumpen, Ankerwinden oder andere elektrische Anlagen mit Spannung AC110~240V oder DC0~28V fernbedient werden.
Unterstützte Versionen:
Dieser 8-Kanal Mobiltelefon WIFI Controller unterstützt Android Versionen 2.1 ~ 8.0 und iOS Versionen 4.6~11.3.
Es kann auch an Jailbroken iPhone, iPad, iPod Touch arbeiten.
Verdrahtung:

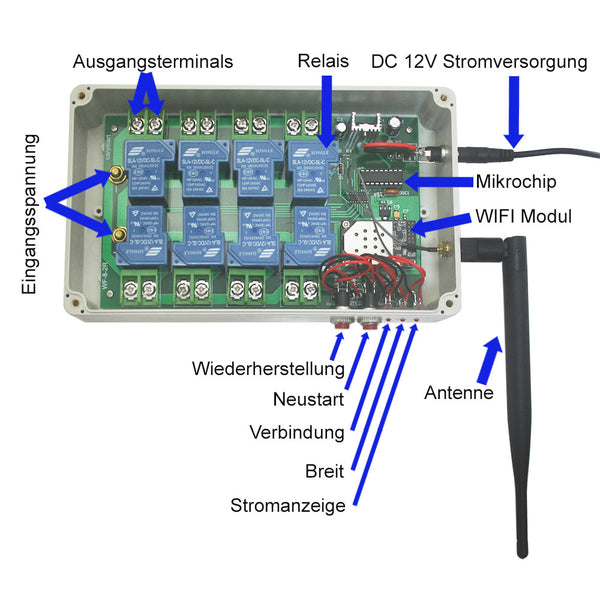

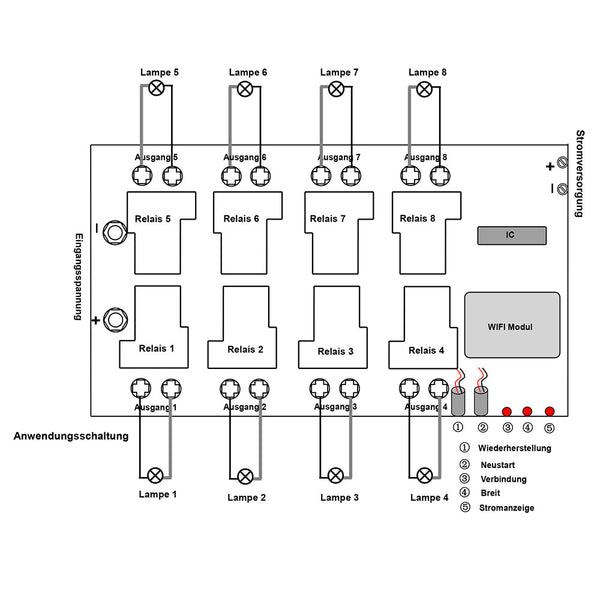

Verdrahten das elektrische Gerät, welches Sie fernbedienen möchten, mit den Ausgangsterminals vom WIFI Controller.
| WIFI Controller | WIFI-8-1R | WIFI-8-2R |
| Maximaler Betriebsstrom von Relais | 10A | 30A |
| Betriebsspannung | 9V | 12V |
| Maße des Gehäuses | 142 x 82 x 38 mm | 200 x 120 x 55 mm |
| Ausgang | Relaisausgang (NO/NC) | AC oder DC Ausgang |
| Kanal | 8 Kanäle | |
| Relais Arbeitsmodus | Toggle, Momentan, Eingeklinkt, Zeitverzögert, Alles Ein und Alles Aus | |
| Betriebsspannungsbereich von Relais | AC 110~240V oder DC 0~28V | |
| Betriebsstrom | 200mA ~ 800mA | |
| Aktivierungszeit | 6s | |
| Frequenzbereich | 2.412GHz – 2.484GHz | |
| Unterstützt | IEEE 802.11 b/g/n | |
| Sendeleistung | 802.11b: +20 dBm (Max.), 802.11g: +18 dBm (Max.), 802.11n: +15 dBm (Max.) | |
| Empfangsempfindlichkeit | 802.11b: -89dBm, 802.11g: -81dBm, 802.11n: -71dBm | |
| Antennenanschluß | I-PEX Anschlussstecker | |

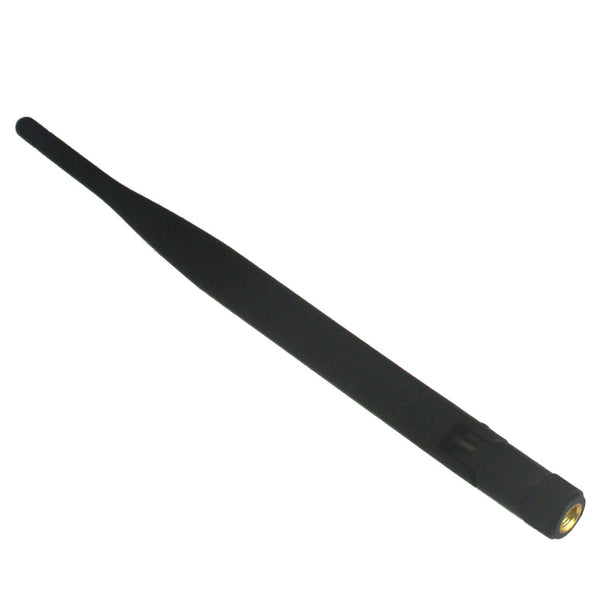

| Antenne | 3DBI | |
| Anschluß-Geschwindigkeit | 57600bps | |
| Schuztzmechanismus | WEP / WAP-PSK / WAP2-PSK / WAPI | |
| Verschlüsselung | WEP64 / WEP128 / TKIP / AES | |
| Netzwerk Betriebsart | TCP Server | |
| Betriebstemperatur | -20℃ - 80℃ | |
| WIFI Arbeitsentfernung | 150m (theoretisch) | |
| Bezug IP-Adresse | Automatischer Bezug IP-Adresse | |
| Client-Verbindung | Bis auf 32 Client-Verbindungen für TCP Server Modus | |
Verwendung für Android Betriebssystem:
1. Installation der WIFI Controller Software:
1) Kopieren die WIFI Controller Software “WifiControl.apk” in Ihres Mobiltelefon und finden die aus.
2) Klicken Symbol “Install” um die Software im Mobiltelefon zu installieren.
2. Verbindung mit WIFI Controller:
1) Schalten den WIFI Controller ein. Warten Sie darauf, dass die Power LED und WIFI Start LED leuchten.
2) Klicken zuerst Symbol “Set up” in Ihrem Mobiltelefon, und dann Klicken Symbol “WLAN”.
3) Zurzeit können Sie alle drahtlose Netzwerke anschauen. Wählen Sie “HF-A11x_AP”.
4) Geben Sie die WIFI Geheimzahl ein. Die voreingestellt Geheimzahl lautet 12345678. Dann klicken Symbol “Connect”. Die Verbindung von drahtlosem Netzwerk ist erfolgreich.
3. Bedienung:

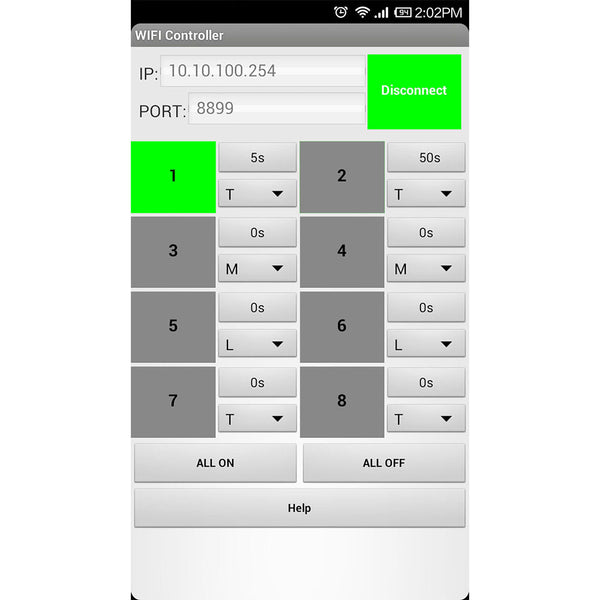

1) Nachdem drahtloses Netzwerk verbunden war, klicken Sie Symbol von WIFI Controller Software zu öffnen.
2) IP-Adresse und Port Nummer sind voreingestellt. Klicken Symbol “Connect”. Falls die Farbe von dem Symbol nach grün wechselt, bedeutet es, dass die Verbindung erfolgreich ist.
3) Einstellung der Arbeitsmethoden für jeden Kanal vom Relais: Vier Arbeitsmethoden Toggle, Momentan, Verklinkte und Zeitverzögert werden angeboten. (Voreingestellter Arbeitsmodus ist Toggle für alle Kanäle. )
Einstellung des Arbeitsmodus Toggle: Klicken Symbol ▼ bei allen Kanäle und wählen T (Toggle) Arbeitsmodus.
Klicken Symbole 1~8 und die Farbe der Symbole wechselt nach grün, bedeutet, dass die entsprechende Relais eingeschaltet werden. Klicken die Symbole nochmal, die entsprechende Relais werden ausgeschaltet.
Einstellung des Arbeitsmodus Momentan: Klicken Symbol ▼ bei allen Kanäle und wählen M (Momentan) Arbeitsmodus.
Klicken Symbole 1~8 und halten und die Farbe der Symbole wechselt nach grün, bedeutet, dass die entsprechende Relais eingeschaltet werden. Lassen die Symbole frei, die entsprechende Relais werden ausgeschaltet.
Einstellung des Arbeitsmodus Verklinkte: Klicken Symbol ▼ bei allen Kanäle und wählen L (Verklinkte) Arbeitsmodus.
Achtung: Es erfordert zwei oder mehr Relais als Arbeitsmodus Verklinkte einzustellen. Die Relais sind verriegelt. Für nur ein Relais wird es immer eingeschaltet.
Klicken Symbol 1 und die Farbe der Symbole wechselt nach grün, Relais 1 wird eingeschaltet; andere Relais werden ausgeschaltet.
Klicken Symbol 2, Relais 2 wird eingeschaltet; andere Relais werden ausgeschaltet.
Einstellung des Zeitverzögerten Modus: Klicken Symbol “0s” bei irgendeinem Kanal. Geben die Verzögerungszeit ein, dann klicken Symbol “OK”. Die Verzögerungszeit kann von 1 Sekunde bis 99 Stunden eingestellt werden. Beispielweise, falls Sie eine Zeitverzögerung von 2 Minuten brauchen, geben Sie 120(s) ein. Falls Sie eine Zeitverzögerung von 1 Stunde brauchen, geben Sie 3600(s) ein.
Klicken das Symbol, das entsprechende Relais wird eingeschaltet. Nach der eingestellte Zeitverzögerung wird das Relais automatisch ausgeschaltet.
Achtung:
Es erfordert zwei oder mehr Relais als Arbeitsmodus Eingeklinkt einzustellen. Die Relais sind verriegelt. Für nur ein Relais wird es immer eingeschaltet.
Klicken Symbol 1 und die Farbe der Symbole wechselt nach grün, Relais 1 wird eingeschaltet; andere Relais werden ausgeschaltet.
Klicken Symbol 2, Relais 2 wird eingeschaltet; andere Relais werden ausgeschaltet.
