Lieferumfang:

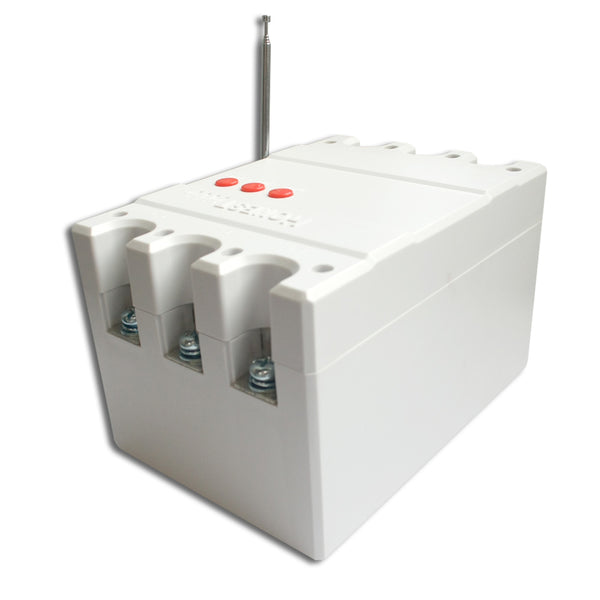

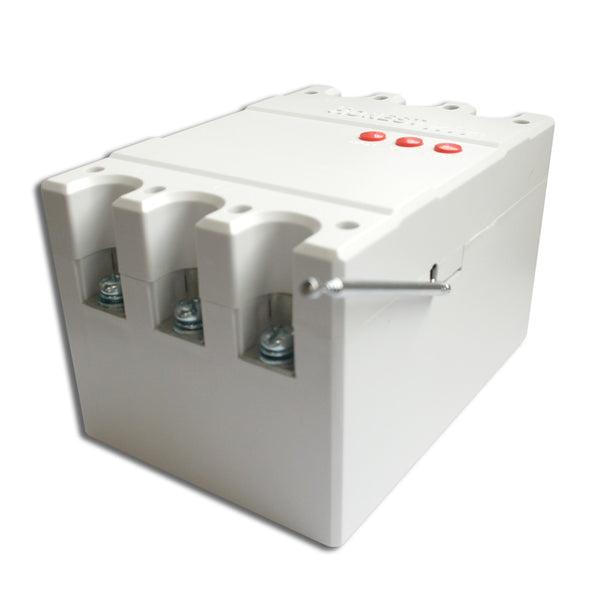

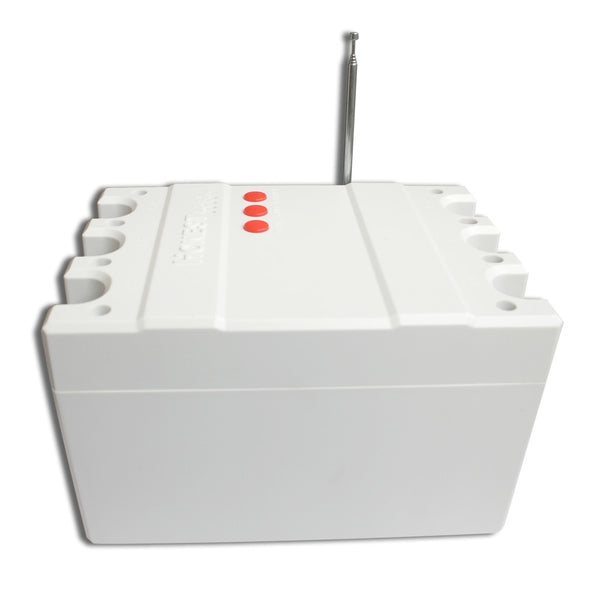

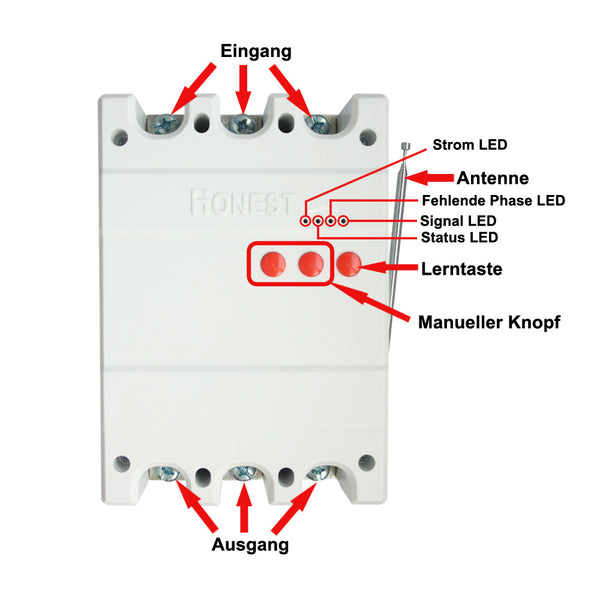

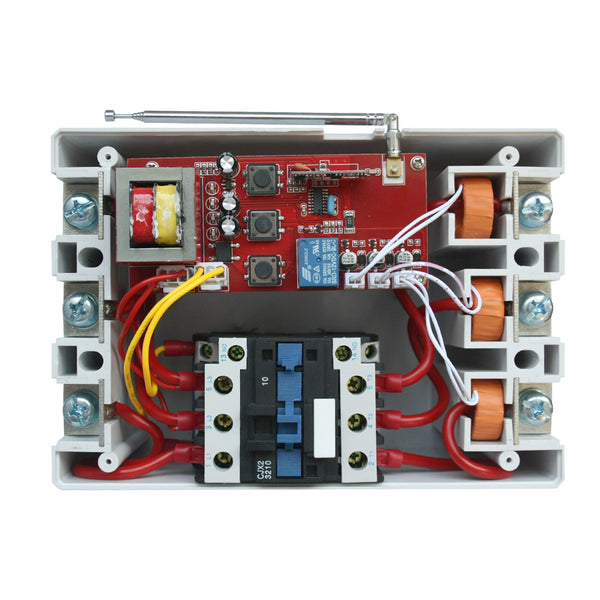

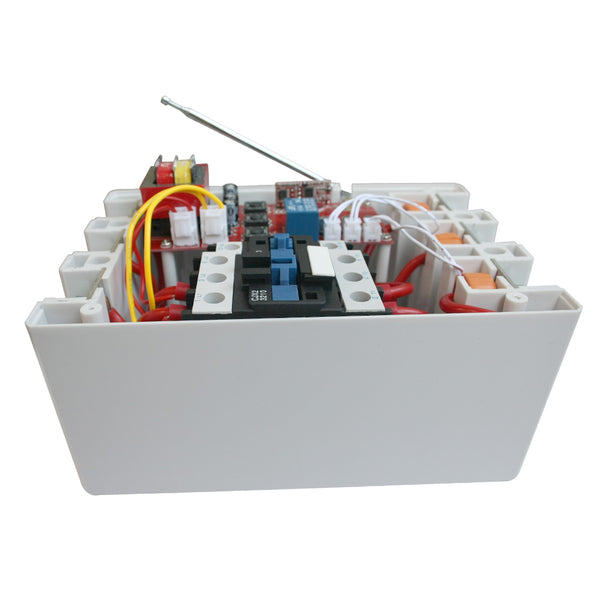

1 x Empfänger: S1UA-AC380-ANT3

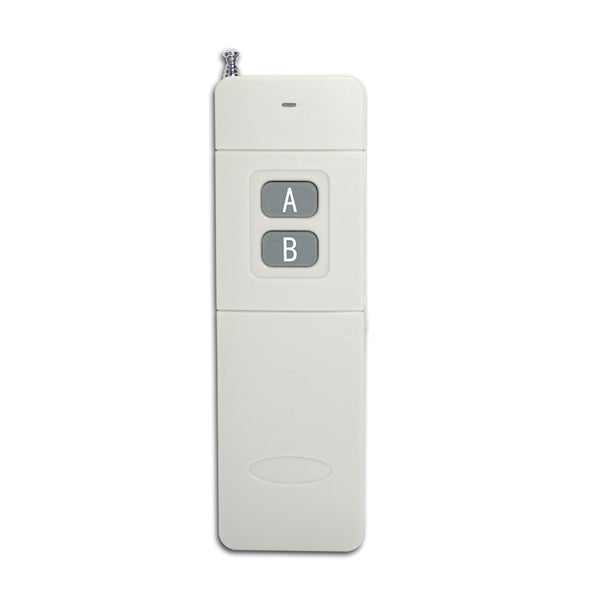

1 x Sender: CB-2
1 x Sender: CB-2N-2
2 x Wasserstand Sensoren
1 x Bedienungsanleitung
Anwendung:
Wenn die Pumpe weit vom Tank entfernt ist, und Sie die Wasserstand Sensoren nicht bequem mit der Pumpe verbinden können, können Sie mit diesem System den Wasserpumpenmotor automatisch über zwei Wasserstandsensoren im Wassertank betreiben, und sie können auch den Sender verwenden, um die Pumpe fernzusteuern.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
AC 380V Arbeitsstromversorgung, es kann AC380V Wasserpumpe steuern.
Eingebauter Schütz AC 380V 32A.
Automatische Steuerung der Wasserpumpe durch zwei Wasserstand Sensoren im Tank.
Sie können zwei manuelle Tasten am Empfänger drücken, um die Wasserpumpe zu bedienen.
Mit dem Sender können Sie die Wasserpumpe von jedem Ort in zuverlässiger Entfernung bedienen.
Mit externer Teleskopantenne, der Empfänger hat einen größeren Arbeitsbereich.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen.
Mit überstromschutz und phasenausfallschutz, verhindern Sie das Abbrennen von Geräten.
Zuverlässige Kontrolle: Der Code besteht aus Tausenden verschiedener Kombinationen, und der Empfänger arbeitet nur mit dem Sender, der den gleichen Code verwendet.
Ein oder einige Sender können einen oder einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.
Empfängerparameter:
Modell: S1UA-AC380-ANT3
Stromversorgung (Betriebsspannung): AC380V
Ausgang: AC380V
Betriebsfrequenz: 315MHz
Kanal: 1 CH
Kontrolle Modi: Verriegelung
Statische Strom: ≤6mA
Maximale Arbeitsstrom: 32A, 380V/7.5KW
Betriebstemperatur: -20 ° C bis +70 ° C
Maße des Gehäuse: 200 x 135 x 120 mm
Senderparameter:
Modell: 0021024 (CB-2)
Kanal / Knopf: 2 (A, B)
Betriebsspannung: 9V (1 x 6F22-9V Batterie, 12 Monate Laufzeit)
Betriebsstrom: 30mA
Betriebsfrequenz: 315Mhz
Enkodierung Chip: PT2262 / PT2264 / SC2262
Sendeentfernung: 1000m / 3000ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis +70 °C
Einheit Mass: 135 x 42 x 25 mm
Modell: 0021046 (CB-2N-2)
Externe Triggerdrähte, seitlicher Netzschalter
Kanal / Knopf: 2 (A, B)
Auslösung Methode: Kabel 1 und 3 verbinden → Funksignal "ON" gesendet; Kabel 2 und 3 verbinden → Funksignal "ON" gesendet
Betriebsspannung: 9V (1 x 6F22-9V Batterie: eine Woche Nutzung / 1 x 9V wiederaufladbare Lithiumbatterie: zwei Wochen Nutzung / 9V Stromadapter: verlängert die Nutzungszeit)
Betriebsstrom: 30mA
Betriebsfrequenz: 315Mhz
Enkodierung Chip: PT2262 / PT2264 / SC2262
Sendeentfernung: 1000m / 3000ft (Theoretisch)
Maße: 135 x 42 x 25 mm

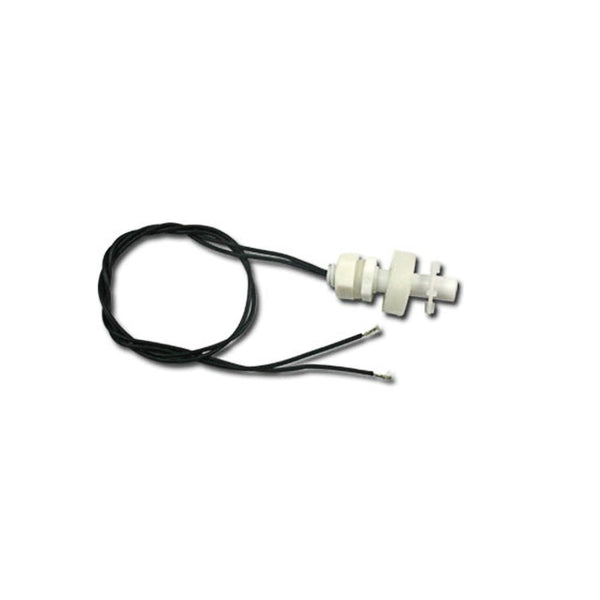

Parameter des Wasserstandssensors:
Körper Material: PP
Floss Material: PP
Temperatur:-10~85℃
Max. Spannung: DC100V
Max. Strom: 0.5A
Max. Leistung: 10W
Arbeitsentfernung:
Der maximale Arbeitsabstand kann 3000 Fuß oder 1000 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.

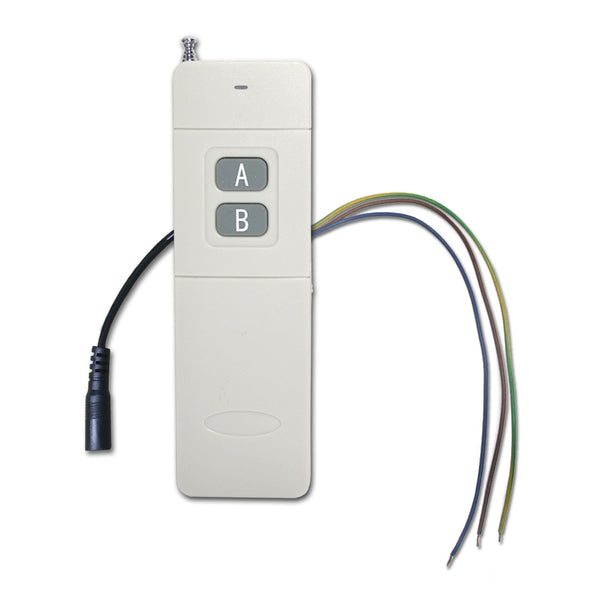

Funktionsprinzip des Senders CB-2N-2:
Der Sender CB-2N-2 ist eine Spezial Fernbedienung mit normalerweise offenem Kontakt. Es verfügt über 3 Eingangsleitungen zum Verbinden von zwei Geräten mit normalerweise offenem Kontakt, wie Warnhost, Kabeldetektoren, verschiedenen Sensoren, Endschaltern, speicherprogrammierbaren Steuerungen, usw.
Dieser Sender kann mit verschiedenen Arten von Empfängern kombiniert werden, um ein drahtloses Steuersystem zu bilden, das das Gerät A über das Gerät B mit einem normalerweise offenen Kontakt drahtlos steuern kann.
Arbeitsprozess:
Wenn Sie das Gerät A über die normalerweise offenen Kontakte des Geräts B steuern möchten, machen wie folgende:
1. Schließen Sie das Gerät A an den Empfänger an.
2. Schließen Sie den normalerweise offenen Kontakt 1 von Gerät B an die Eingangsleitungen 1 und 3 des Senders an.
3. Schließen Sie den normalerweise offenen Kontakt 2 von Gerät B an die Eingangsleitungen 2 und 3 des Senders an.
4. Wenn der normalerweise offene Kontakt 1 angeschlossen ist, und die Eingangsleitungen 1 und 3 des Senders sind ebenfalls angeschlossen, sendet der Sender automatisch ein Funksignal "ON" aus, das der Funktion der Taste "ON" am Sender entspricht. Wenn der Empfänger dieses Funksignal empfängt, aktiviert er sein Relais, um das Gerät A einzuschalten.
5. Wenn der normalerweise offene Kontakt 2 angeschlossen ist, und die Eingangsleitungen 2 und 3 des Senders sind ebenfalls angeschlossen, sendet der Sender automatisch ein Funksignal "OFF" aus, das der Funktion der Taste "OFF" am Sender entspricht. Wenn der Empfänger dieses Funksignal empfängt, deaktiviert er sein Relais, um das Gerät A auszuschalten.
Verwendung:
1. Installation:
1) Setzen Sie den Wasserstandsensor 1 nach unten und an der Position mit niedrigem Wasserstand im Tank installieren.
Setzen Sie den Wasserstandsensor 2 nach oben und an der Position mit hohe Wasserstand im Tank installieren.
2) Verbinden Sie zwei Kabel des Wasserstand Sensors 1 an Kabel 1 und Kabel 3 des Senders CB-2N-2.
3) Verbinden Sie zwei Kabel des Wasserstand Sensors 2 an Kabel 2 und Kabel 3 des Senders CB-2N-2.
4) Verbinden Sie drei Kabel der 380V Stromversorgung an die Eingangsanschlüsse "L1", "L2" und "L3" des Empfängers.
5) Verbinden Sie drei Kabel der 380V Pumpe an die Ausgangsklemmen "T1", "T2" und "T3" des Empfängers.
2. Operation:
1) Steuern Sie die Pumpe per den Sender CB-2:
Drücken Sie die Taste A des Senders CB-2, der Empfänger gibt 380V Stromversorgung aus und schaltet die Pumpe ein.
Drücken Sie die Taste B des Senders CB-2, der Empfänger stoppt die Ausgabe und schaltet die Pumpe aus.
2) Automatische Steuerung der Pumpe per den Sender CB-2N-2 mit dem Wasserstand Sensor:
Wenn das Wasser auf einen niedrigen Wasserstand fällt, zwei Kabel des Wasserstand Sensors 1 angeschlossen sind, sendet der Sender CB-2N-2 automatisch ein Funksignal "ON" aus, das der Funktion der Taste "ON" am Sender entspricht. Wenn der Empfänger dieses Funksignal empfängt, schaltet er den Pumpenmotor ein, um Wasser in den Tank zu pumpen.
Wenn das Wasser auf einen hohen Wasserstand steigt, zwei Kabel des Wasserstand Sensors 2 angeschlossen sind, sendet der Sender CB-2N-2 automatisch ein Funksignal "OFF" aus, das der Funktion der Taste "OFF" am Sender entspricht. Wenn der Empfänger dieses Funksignal empfängt, schaltet er den Pumpenmotor aus, um das Pumpen von Wasser zu stoppen.
3) Steuern Sie die Pumpe per die Manuellen Tasten des Empfänger:
Drücken Sie die Taste "ON" am Empfänger, der Empfänger gibt 380V Stromversorgung aus und schaltet die Pumpe ein.
Drücken Sie die Taste "OFF" am Empfänger, der Empfänger stoppt die Ausgabe und schaltet die Pumpe aus.
