4 Kanal 500m Gleichstrom Funkschalter mit Zeitrelais - 1 Sender steuert 4 Empfänger (Modell 0020016)

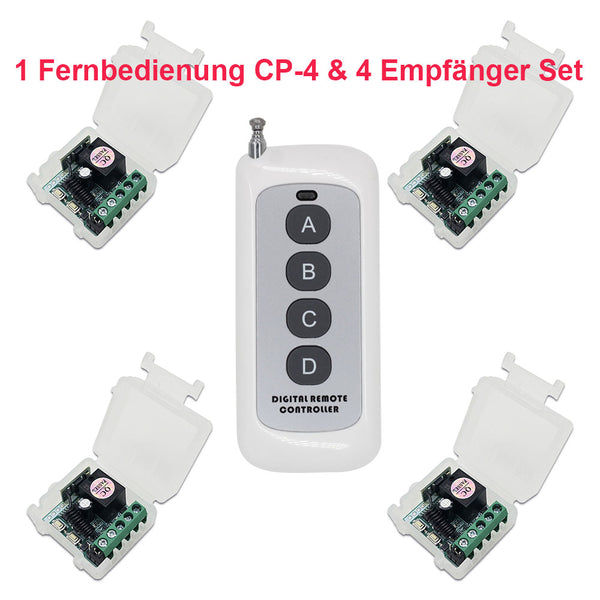

Kompletter 4-Kanal Funkschalter mit potentialfreiem Ausgang, bestehend aus vier Empfängern S1UD-DC und einem Sender CP-4. Vielseitig einsetzbar, robuste Bauweise, geeignet für Haushalt, Industrie und Fahrzeuge zur Steuerung von AC- und DC-Geräten.

Dieser Empfänger S1UD-DC verfügt über eine einstellbare Zeitverzögerungsfunktion. Sie können das Relais so einstellen, dass es sich nach einer Verzögerungszeit von 0-99 Sekunden automatisch ausschaltet. Wenn Sie die Verzögerungszeit einstellen, werden die an den Empfänger angeschlossenen Geräte nach der Verzögerungszeit automatisch gestoppt.

Lieferumfang:
4 x Empfänger: S1UD-DC
1 x Sender: CP-4
1 x Bedienungsanleitung

« Merkmal:
þ Drahtlose Steuerung, einfach zu installieren.
þ Betriebsspannungsbereich DC 9~24V.

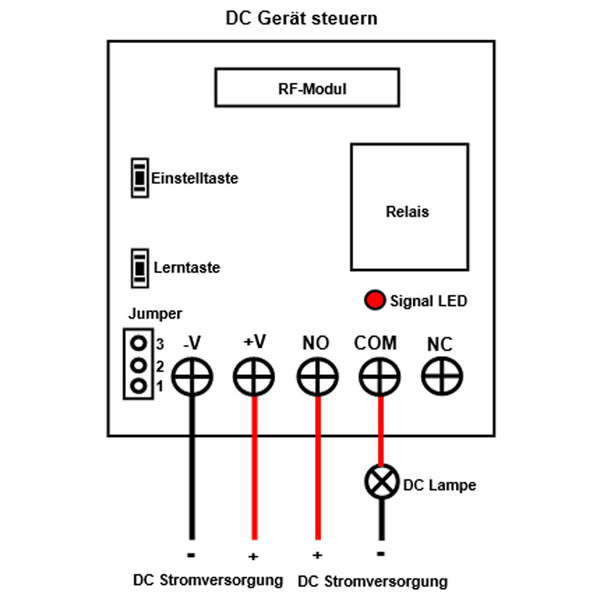

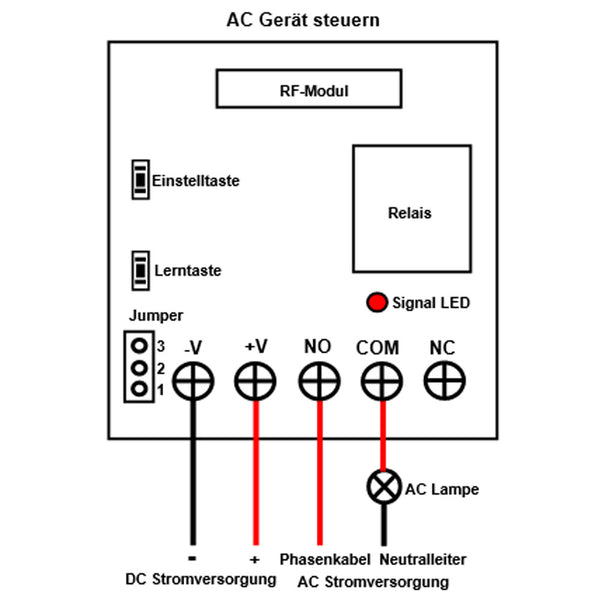

þ Relaisausgang - steuert DC und AC Geräte
þ Es kann mit einem maximalem Strom 7A arbeiten.
þ Mit Zeitverzögerungsfunktion: Sie können das Relais so einstellen, dass es sich nach einer Verzögerungszeit von 0-99 Sekunden automatisch ausschaltet.
þ Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
þ Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
þ Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
þ Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
þ Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
þ Sie können einen Sender verwenden, um mehrere Empfänger zu steuern, und jede Sendertaste steuert einen Empfänger. Zum Beispiel können Sie Verwenden den 2-Tasten-Sender, um 2 Empfänger zu kontrollieren, oder verwenden den 4-Tasten-Sender, um 4 Empfänger zu kontrollieren, oder verwenden den 6-Tasten-Sender, um 6 Empfänger zu kontrollieren, oder verwenden den 8-Tasten-Sender, um 8 Empfänger zu kontrolliere, oder verwenden den 12-Tasten-Sender, um 12 Empfänger zu kontrolliere, oder verwenden den 15-Tasten-Sender, um 15 Empfänger zu kontrolliere.

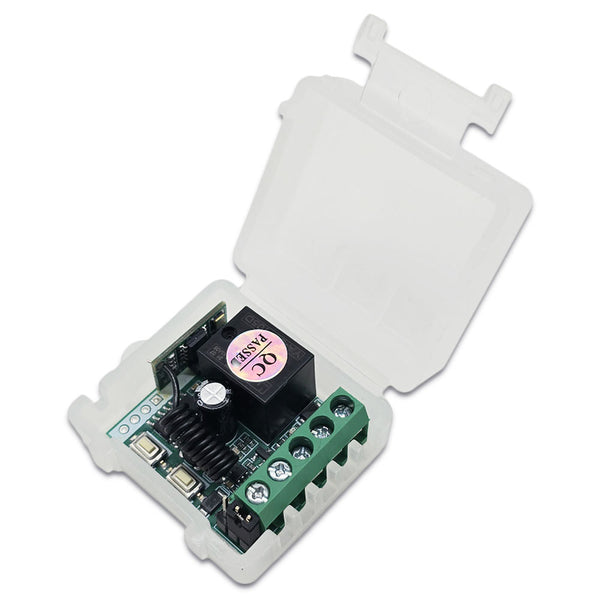

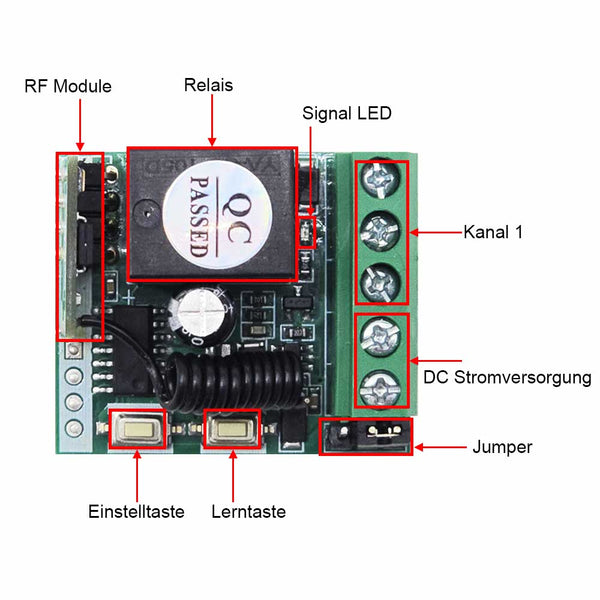

Technische Daten - Empfänger S1UD-DC
○ Modell: S1UD-DC
○ Betriebsspannung: 9~24V DC
○ Betriebsfrequenz: 433.92MHz
○ Statischer Strom: <5mA
○ Kanal: 1 Kanal
○ Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
○ Verzögerungszeit: 0~99 Sekunden einstellbar
○ Maximale Last: 240VAC oder 28VDC, 7A / Kanal

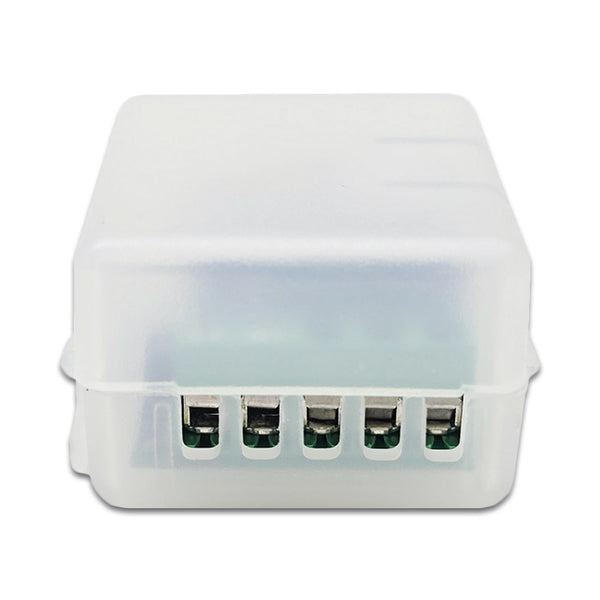

○ Drahtbereich für die Terminals: 22-14 AWG
○ 4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Zeitverzögerung
○ Sensitivität des Empfängers: -107dbm

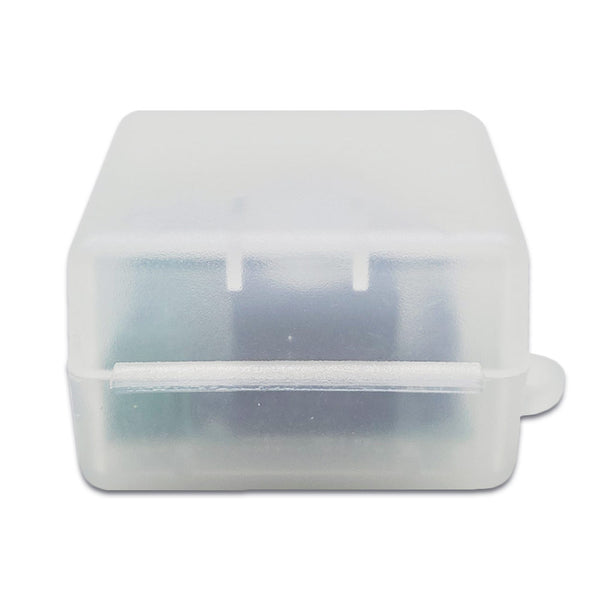

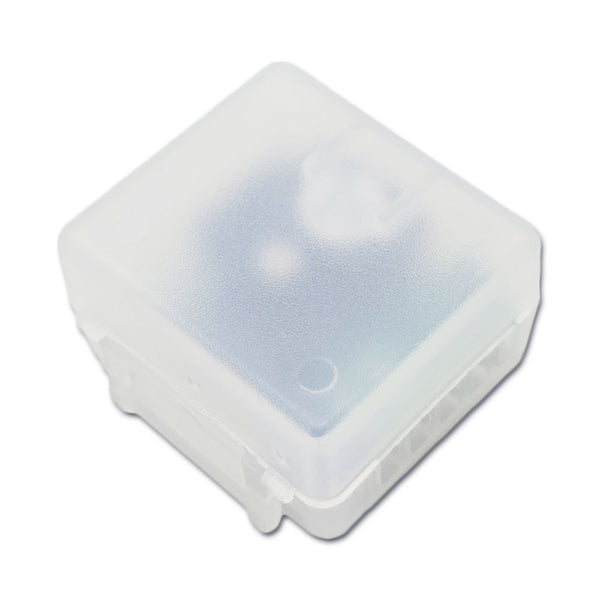

○ Schalenmaterial: ABS-Kunststoffschale
○ Betriebstemperatur: -20°C bis +70°C

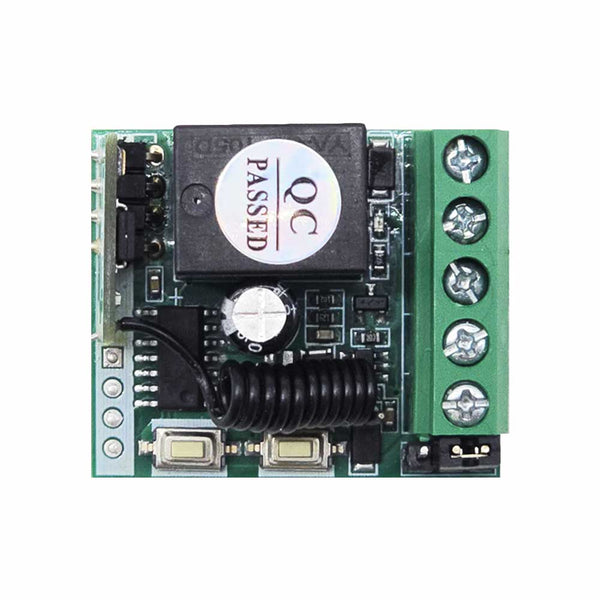

○ Maße der PCB: 35 x 30 x 15 mm

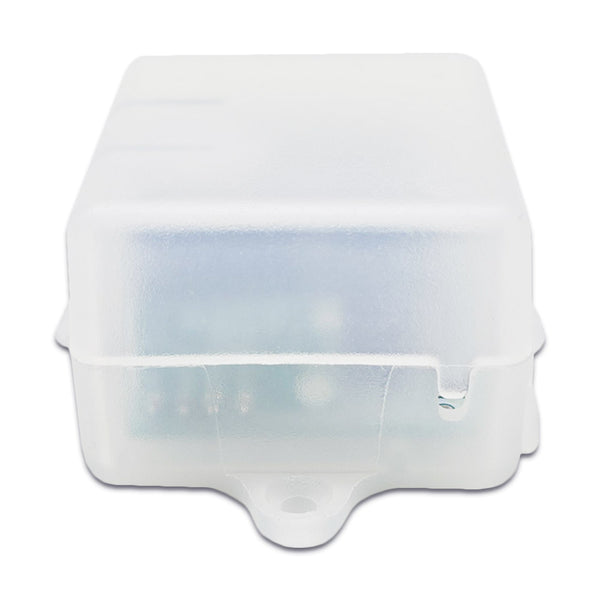

○ Maße des Gehäuses: 41 x 40 x 26 mm
○ Kompatible Fernbedienungen: C-4 (100m), CWB-4 (50m, wasserdicht), CP-4 (500m), oder CB-4 (1000m) usw.

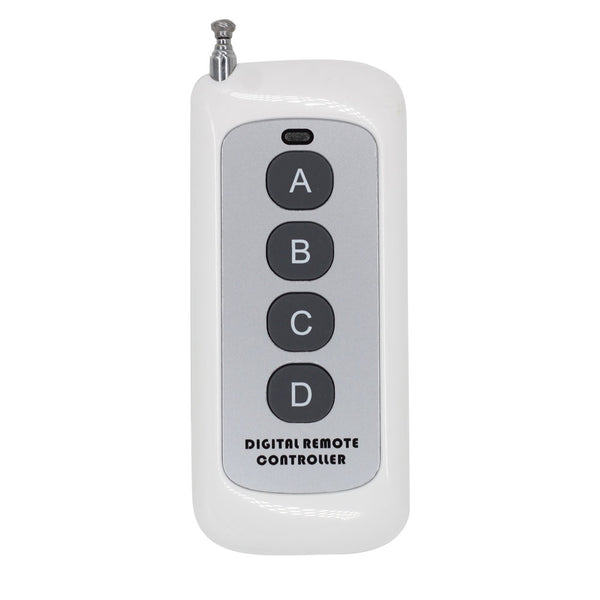

Technische Daten - Sender CP-4
○ Modell: 0021012 (CP-4)
○ Kanal / Knopf: 4 (A, B, C, D)

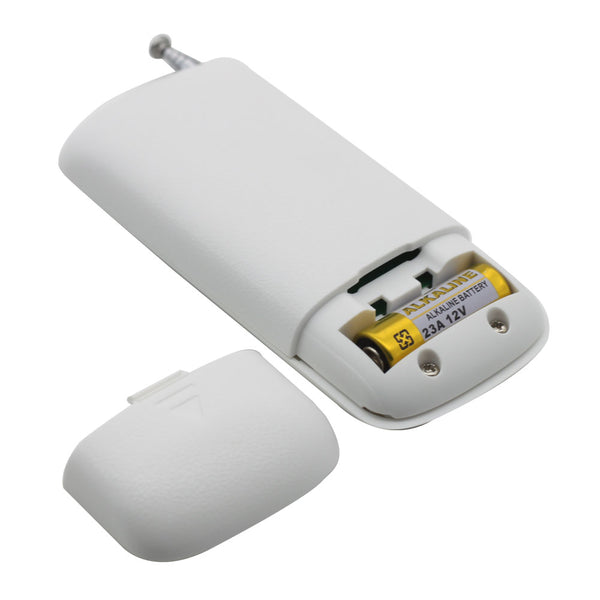

○ Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
○ Betriebsstrom: 8mA
○ Betriebsfrequenz: 433Mhz
○ Enkodierung Chip: LX2260
○ Sendeentfernung: 500m / 1500ft (Theoretisch)
○ Anpassung Modus: ASK
○ Betriebstemperatur: -20 °C bis +70 °C
○ Einheit Mass: 85 x 36 x 16 mm

Arbeitsentfernung:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der Sender CP-4 beispielsweise einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 150 Meter erreichen. Wenn es und der Sender CB-4 einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 300 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird es durch Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Der mit einer externen Antenne ausgestattete Empfänger hat einen größeren Arbeitsbereich als der mit einer internen Antenne ausgestattete Empfänger.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-4.

Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:

Anwendungsbereiche:
Der Funkschalter eignet sich zur drahtlosen Steuerung von Geräten an Land, zu Wasser und in der Luft: Lichter, Motoren, Ventilatoren, Schlösser, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm, Sirenen, Geschäftsschilder und weitere AC/DC Geräte.

Hinweis: Ausführlichere Bedienungshinweise finden Sie in der beiliegenden Bedienungsanleitung.
