12-Kanal 5km Reichweite Empfänger mit 9~28V DC Eingang 10A Relais Ausgang (Modell 0020032)

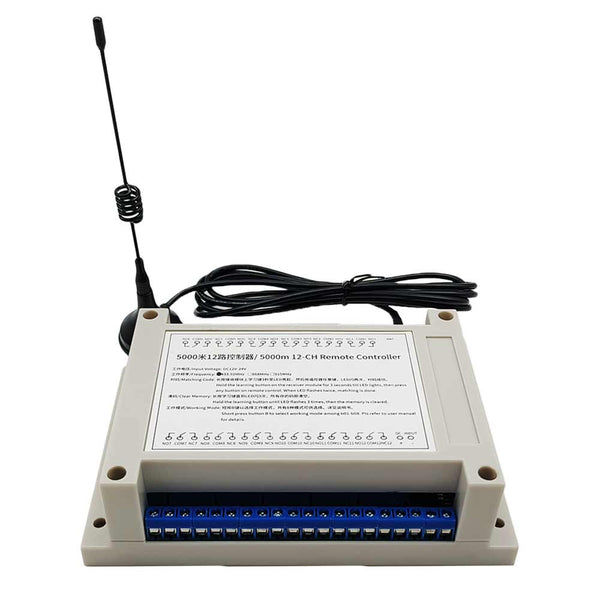

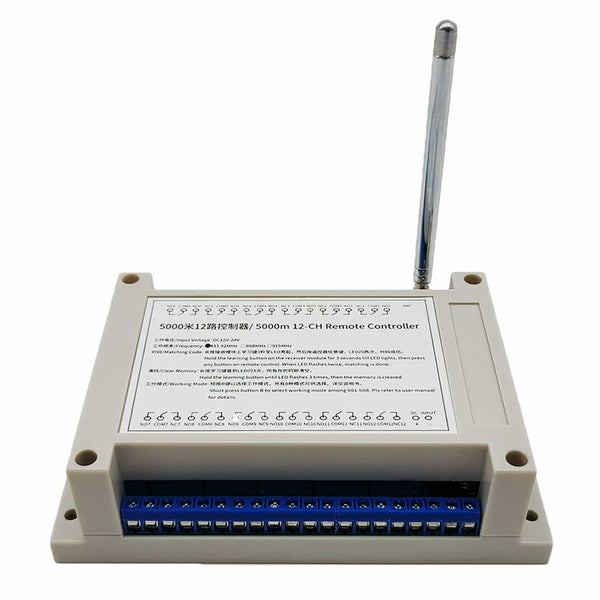

Dieser Empfänger S12UW-DC-ANT3 ist ein Fernschalter mit sehr großer Reichweite. Es überzeugt durch ultralange Reichweite bis zu 5 km, eine ultrahohe Empfangsempfindlichkeit, eine hervorragende Entstörungsfähigkeit und einen geringeren Stromverbrauch. Dank seiner bidirektionalen Kommunikation eignet er sich ideal für Fernsteuerung und Kommunikation über große Entfernungen.

Lieferumfang:
1 x Empfänger: S12UW-DC-ANT3
1 x Bedienungsanleitung

« Merkmal:
þ Drahtlose Steuerung, einfach zu installieren
þ LORA-Technologie für bis zu 5 km Reichweite
þ Betriebsspannungsbereich: DC 9~28V
þ Relaisausgang - steuert DC und AC Geräte
þ 8 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung und 5 gemischte Modi
þ Mit Arbeitsmodus-Taste: 8 verschiedene Arbeitsmodi umschaltbar
þ Mit Arbeitsmodus-Anzeigebildschirm: Unterschiedliche Zahlen auf dem LED-Bildschirm entsprechen unterschiedlichen Arbeitsmodi

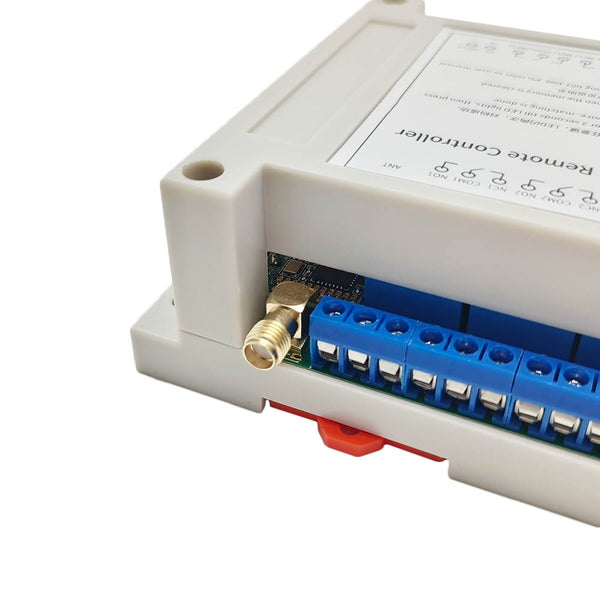

þ Externe Antenne für größere Arbeitsbereich
þ Bidirektionale Kommunikation mit akustischer Rückkopplung
þ Integrierter Schutz vor Überstrom und Gegenstrom
þ Mehrere Empfänger/Sender störungsfrei im selben Bereich nutzbar

Technische Daten:
○ Modell: S12UW-DC-ANT3
○ Betriebsspannung: 9~28V DC
○ Arbeitsfrequenz: 433.92 MHz
○ Statische Strom: ≤10mA
○ Kanal: 12 CH
○ Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
○ Maximale Last: 240VAC oder 28VDC, 10A / Kanal
○ Drahtbereich für die Terminals: 22-12 AWG
○ 8 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung und 5 gemischte Modi
○ Betriebstemperatur: -20°C bis +70°C
○ Maße der PCB: 122 x 87 x 18 mm
○ Abmessungen Gehäuse: 145 × 90 × 40 mm
○ Kompatible Fernbedienungen: CC-12 (5000m)

Super langer Arbeitsbereich:
Der Empfänger und der Sender bilden einen kompletten Kit, der maximale Arbeitsabstand kann 15000 Fuß oder 5000 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird es durch Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.

Wechseln Sie den Arbeitsmodus oder ändern Sie die Anzahl der Betriebskanäle:

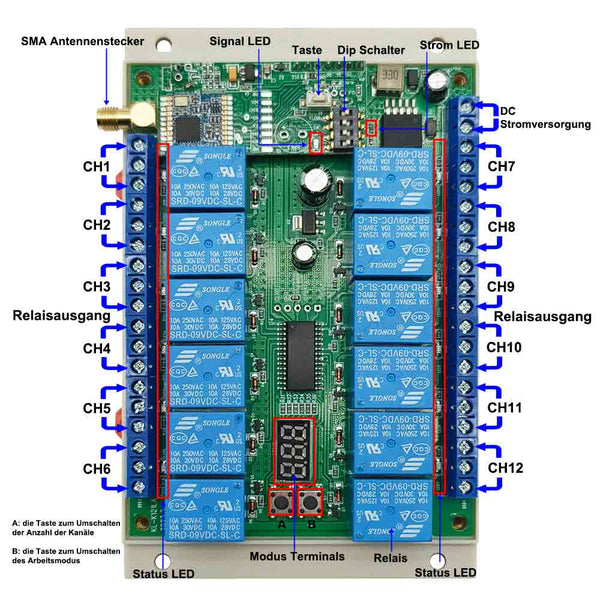

Der Empfänger verfügt über zwei Tasten: Taste A ist die Taste zum Umschalten der Anzahl der Kanäle und Taste B ist die Taste zum Umschalten des Arbeitsmodus.

1) Wenn der Empfänger eingeschaltet ist, zeigt der LED-Bildschirmanzeige "A12".
2) Drücken und halten Sie die Taste A für 2-3 Sekunden, LED-Bildschirm blinkt und der Empfänger wechselt in den Status zum Umschalten der Anzahl der Kanäle. Zu diesem Zeitpunkt können Sie die Taste A drücken, um den Anzeigetext des LED-Bildschirms umzuschalten. Der Text wechselt von A12 zu A06 und dann zu A08. A12 zeigt an, dass alle 12 Kanäle des Empfängers betriebsbereit sind. A06 zeigt an, dass nur 6 Kanäle des Empfängers betriebsbereit sind. A08 zeigt an, dass nur 8 Kanäle des Empfängers betriebsbereit sind. Drücken und halten Sie die Taste A erneut für 2-3 Sekunden, hört der LED-Bildschirm auf zu blinken und der Empfänger verlässt den Status zum Umschalten der Anzahl der Kanäle.
3) Drücken und halten Sie die Taste B für 2-3 Sekunden, LED-Bildschirm blinkt und der Empfänger wechselt in den Arbeitsmodus-Umschaltstatus. Zu diesem Zeitpunkt können Sie die Taste B drücken, um den Anzeigetext des LED-Bildschirms umzuschalten. Der Text wechselt von b01 zu b08. Unterschiedliche Zahlen entsprechen unterschiedlichen Arbeitsmodi. Drücken und halten Sie die Taste B erneut für 2-3 Sekunden, hört der LED-Bildschirm auf zu blinken und der Empfänger verlässt den Arbeitsmodus-Umschaltstatus.

Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Versand, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:

Wenn der Empfänger im Arbeitsmodus-Schaltzustand befindet:

Anwendungsbereiche:

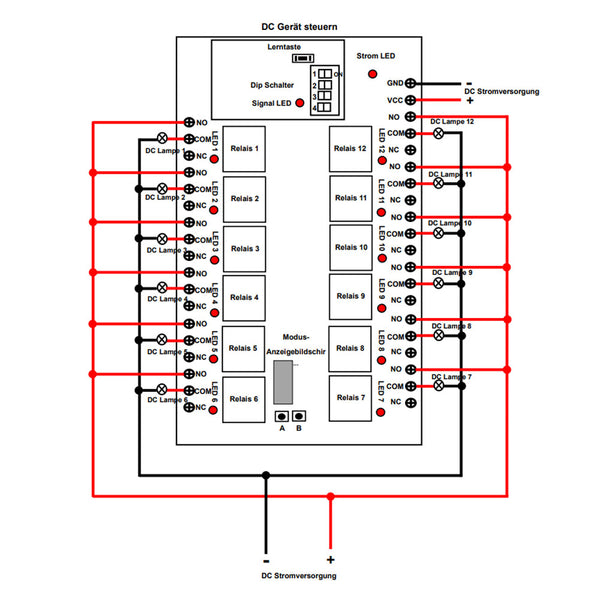

Das Empfänger eignet sich zur drahtlosen Steuerung von Geräten an Land, zu Wasser und in der Luft: Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm, Geschäftsschilder und weitere AC/DC Geräte.

Hinweis: Ausführlichere Bedienungshinweise finden Sie in der beiliegenden Bedienungsanleitung.
