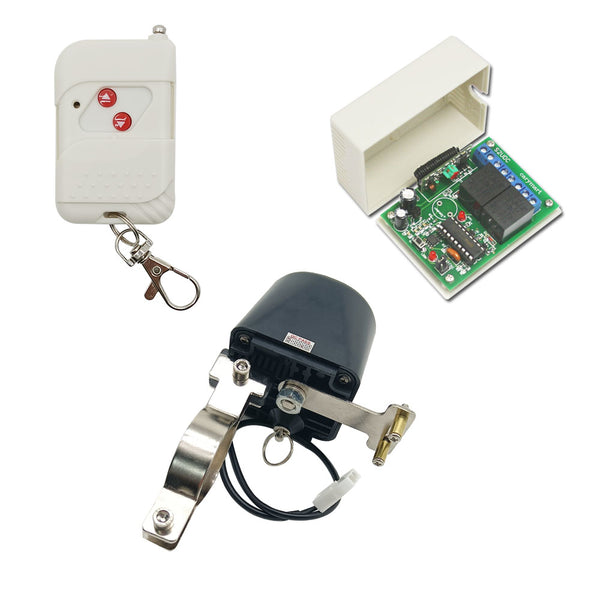

Lieferumfang:
1 x Ventil elektrischer Schalter (Das Ventil ist nicht enthalten)
1 x Befestigungsbügel
1 x Empfänger: S1FU-DC12
1 x Sender: C-2-2
1 x Bedienungsanleitung
Anwendung:
Dies ist ein elektrischer Kugelhahnschalter, sie können damit den Kugelhahn öffnen oder schließen für verflüssigtem Gas, Luft, Wasser oder anderen Gasen oder Flüssigkeiten. Und Sie können unseren Fernschalter auch verwenden, um den Kugelhahn drahtlos über die Fernbedienung zu öffnen oder zu schließen.
Merkmal:
Geeignet für alle Arten von Kugelhähnen.

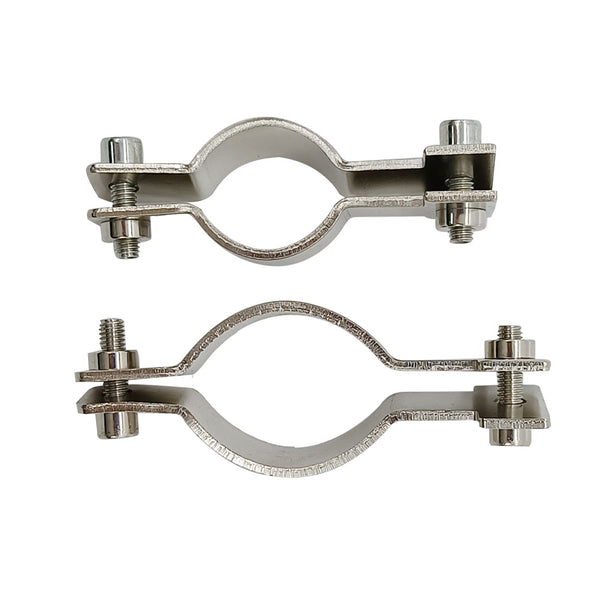

Die Größe des Befestigungsbügel ist wählbar, z. B. 1/2", 3/4" oder 1".
Einfache Installation, und das ursprüngliche Design der Rohrleitung muss nicht geändert werden.
Mit automatischer / manueller Konvertierung.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

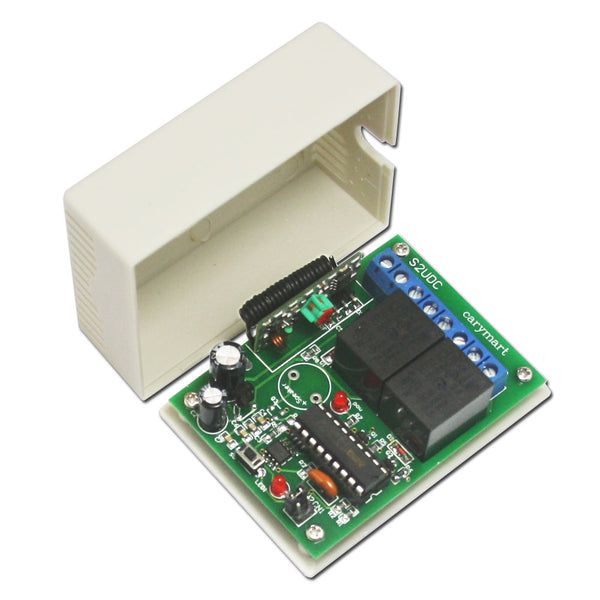

Empfängerparameter:
Modell: S1FU-DC12
Stromversorgung (Betriebsspannung): DC 12V±1V
Ausgang: DC 12V
Frequenz: 433MHz
Statische Strom: ≤6mA
Maximale Betriebsstrom: 10A
Kontrolle Modus: Momentan
Betriebstemperatur: -20 ° C to +70 ° C
Maße der PCB: 67 x 50 x 18 mm
Maße des Gehäuses: 75 x 54 x 27 mm

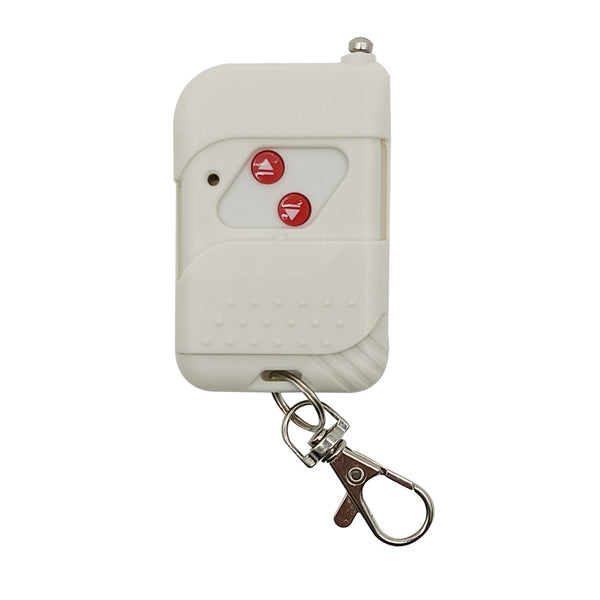

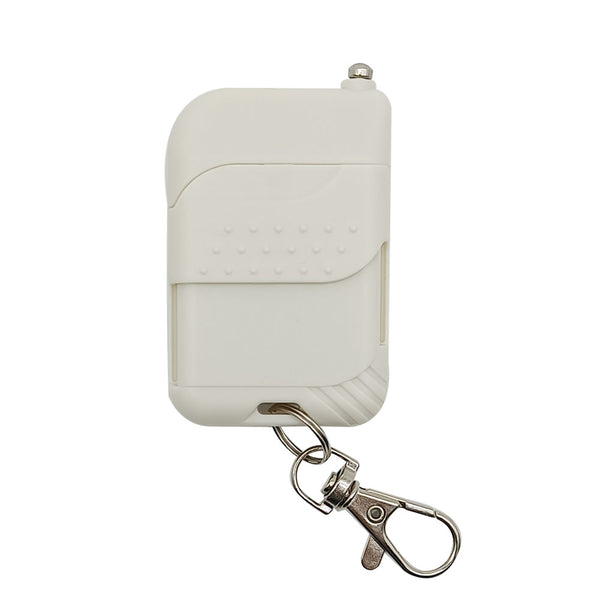

Senderparameter:
Modell: 0021005 (C-2-2)
Kanal / Knopf: 2 (▲, ▼)
Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
Betriebsstrom: 6mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262 / PT2264 / SC2262
Sendeentfernung: 100m / 300ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 58 x 39 x 16 mm

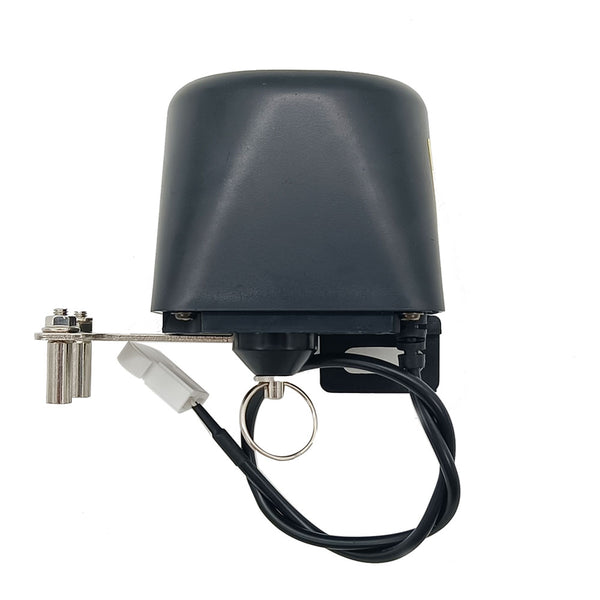

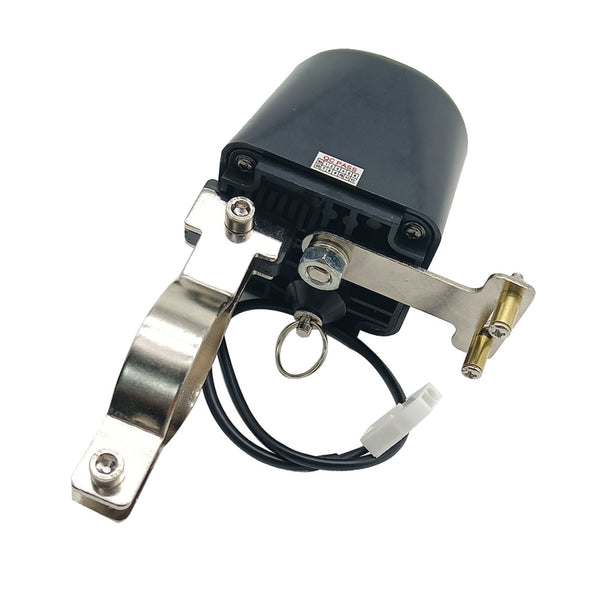

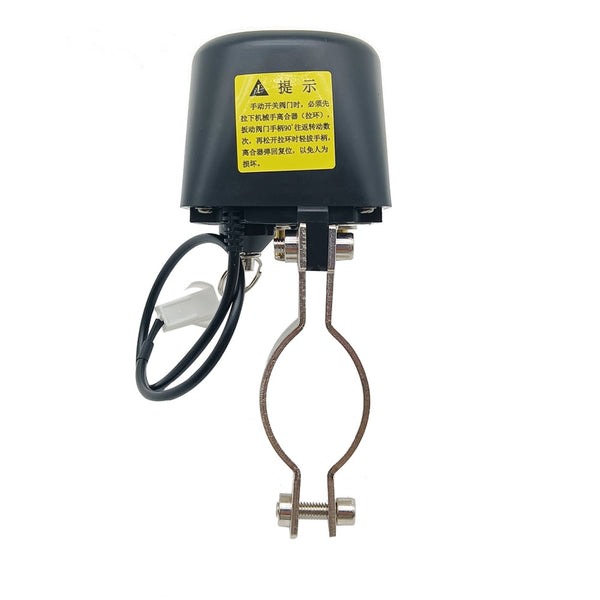

Parameter des Ventil elektrischer Schalter:
Abmessungen: 110 x 90 x 80 mm
Nennspannung: DC 12V
Arbeitsspannungsbereich: DC 8~16V
Ruhestrom: 20mA
Arbeitsstrom: 350mA~1000mA
Ruheleistung: 0.24W
Betriebsleistung: 4.5W~10W
Drehmoment: 10~40kg.cm
Automatisch Schließzeit von Ventil: 6~8 Sekunden
Automatisch Öffnungszeit von Ventil: 6~8 Sekunden
Betriebstemperatur: -20 °C bis +70 °C
Arbeitsfeuchtigkeit: weniger als 95%
Passende Fernbedienungen:
Der Empfänger kann mit verschieden Sender koppeln, wie C-2-2 (100M), CWB-2 (50M, wasserdicht), CV-2-2 (500M), or CB-2 (1000M) usw.
Arbeitsbereich:
Mit dem Sender wie C-2-2 kann die Reichweite max. 100M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie die Antenne am Empfänger austauschen oder einen leistungsstarken Sender verwenden, zum Beispiel der Sender CB-2.
Benutzung:

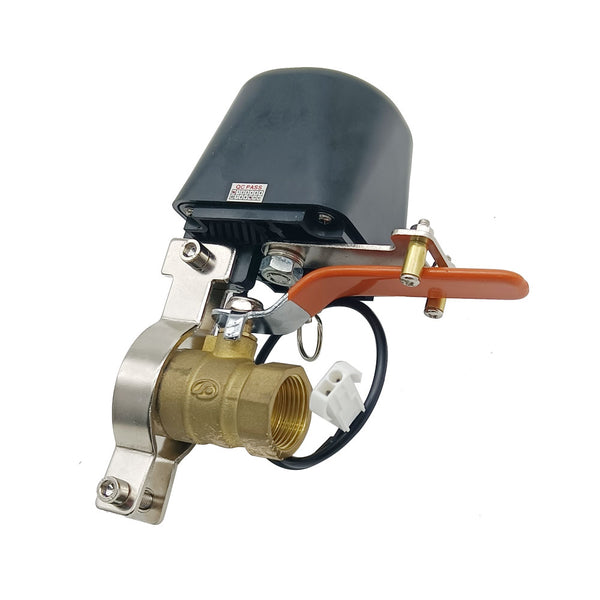

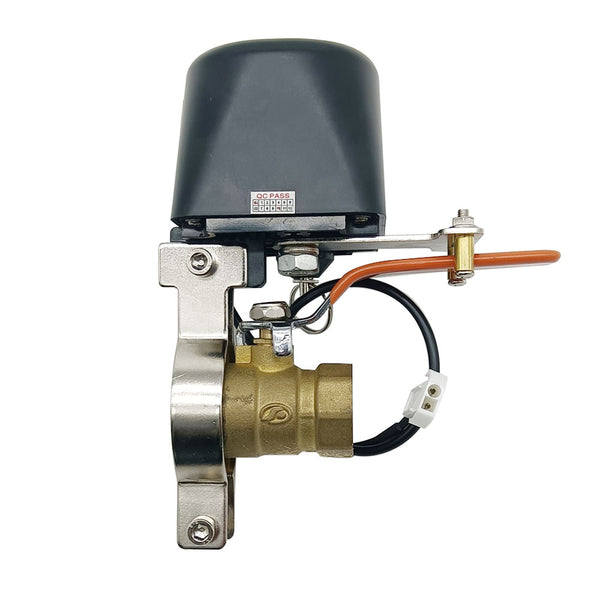

1) Installieren Sie den Elektroschalter des Ventils und die Befestigungsbügel am Kugelventil.
2) Anschließen Pluspol von DC 12V Stromversorgung an Klemmen <+> von Empfänger, und anschließen Minuspol von DC12V Stromversorgung an Klemmen <-> von Empfänger.
3) Anschließen zwei Drähten von Ventil Elektrischer Schalter an zwei Klemmen B von Empfänger.
4) Sie können diese beiden Drähte vertauschen, um die Drehrichtung des elektrischen Schalters des Ventils zu ändern.
Bedienung:
Drücken und halten die Taste ▲ von Sender: Zwei Klemmen B gibt DC12V Strom aus, wird Elektrische Ventil Schalter zur Einschalten des Ventil drehen.
Lassen die Taste ▲ los: Zwei Klemmen B stoppen die Ausgabe und Elektrische Ventil Schalter stoppt.
Drücken und halten die Taste ▼ von Sender: Zwei Klemmen B gibt DC12V Strom aus, wird Elektrische Ventil Schalter zur Ausschalten des Ventil drehen.
Lassen die Taste ▼ los: Zwei Klemmen B stoppen die Ausgabe und Elektrische Ventil Schalter stoppt.

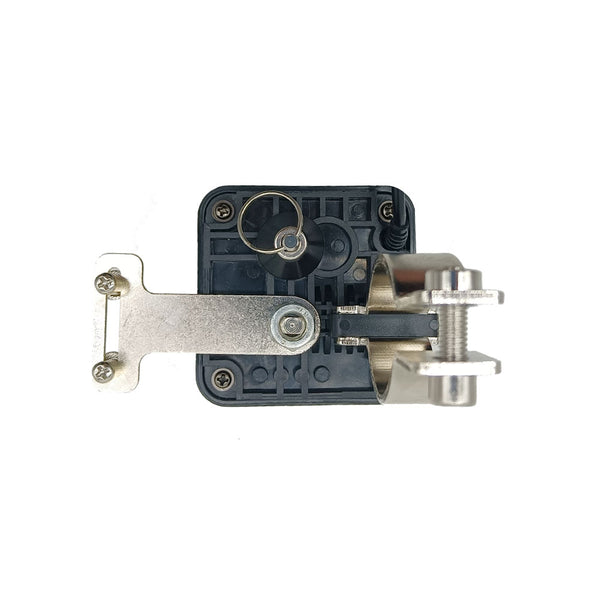

Manuelle Funktion:
Wenn Sie die Kupplung des elektrischen Ventilschalters herunterziehen, können Sie den Ventilschalter manuell ein- und ausschalten.
Manuelle Bedienung:
Wenn Sie den Ventilschalter manuell betätigen, müssen Sie zuerst die Kupplung (Zugring) des Ventilschalters von Hand nach unten ziehen, dann den Ventilgriff mehrmals um 90 Grad hin und her drehen und dann den Zugring loslassen. Zu diesem Zeitpunkt muss zunächst überprüft werden, ob die Kupplung in ihre ursprüngliche Position zurückgekehrt ist. Wenn nicht, müssen Sie den Griff leicht drehen, damit die Kupplung in ihre ursprüngliche Position zurückspringen kann. Oder Sie können den Zugring auch wieder herunterziehen, und den Griff bewegen, um eine Position zu ändern, und dann versuchen, den Griff vorsichtig zu drehen, damit die Kupplung in ihre ursprüngliche Position zurückspringt.
Hinweis: Erst nachdem die Kupplung in ihre ursprüngliche Position zurückgekehrt ist, können Sie den Ventilschalter wieder über den Gleichstrom- oder Fernschalter betätigen.
