Lieferumfang:
1 x Empfänger: S1UW-AC-ANT3
1 x Sender: CC-2V
1 x Bedienungsanleitung
Einführung:

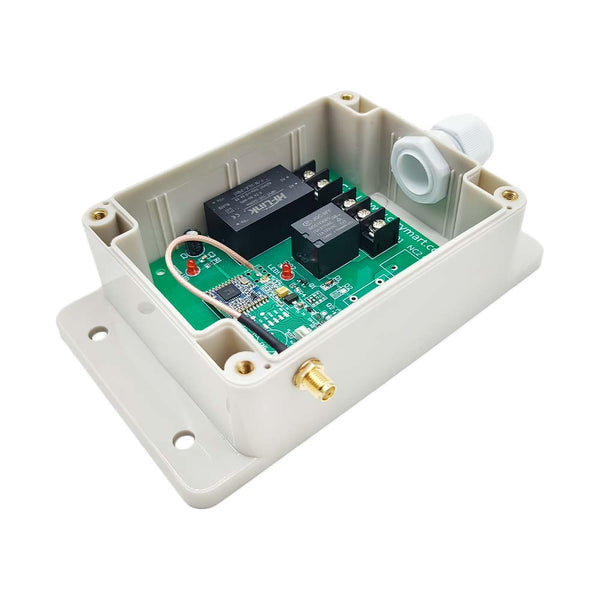

Der Empfänger S1UW-AC-ANT3 ist ein Fernschalter mit sehr großer Reichweite. Es wurde von der drahtlosen LORA-Kommunikationstechnologie (Long Range) entwickelt und verfügt daher über einen ultralangen Arbeitsabstand, eine ultrahohe Empfangsempfindlichkeit, eine hervorragende Entstörungsfähigkeit und einen geringeren Stromverbrauch. Es verwendet einen Transceiver-Chip, um die bidirektionale Kommunikation zu bilden und mit einen Sender CC-2V zur Bildung eines drahtlosen Steuerungssystem. Sein idealer Arbeitsabstand beträgt bis zu 5 Kilometer, was ein hervorragendes Gerät für die Fernsteuerung und Fernkommunikation ist.

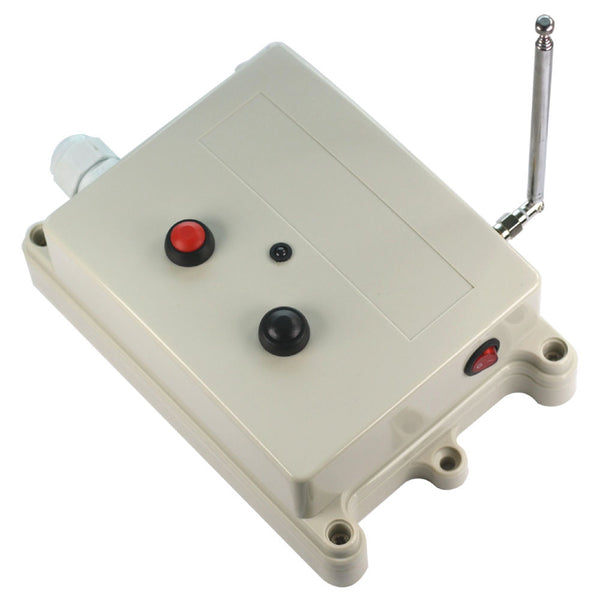

Der Sender CC-2V ist eine Spezialfernbedienung mit Gleichspannung Signal Auslöser. Es verfügt über 2 Eingangsanschlüsse zum Anschließen eines Gleichspannung Signals von einem Gerät, wie Warnhost, Detektor, Sensor, speicherprogrammierbaren Steuerung, Gleichstrom Sirene, Gleichstrom Leuchte oder anderen Gleichstrom Geräten.
Anwendung:
Mit diesem Sender und Empfänger können Sie die AC oder DC Geräte über das Gleichspannung Signal eines anderen Geräts fernsteuern.
Wie drahtloses Sirenen Synchronisation System (siehe beigefügte Abbildung). Sie können zwei Drähte von einer DC Sirene an diesen Sender anschließen und eine andere DC Sirene an den Empfänger anschließen. Dann arbeiten zwei Sirenen synchron.
Wenn die DC Sirene wird eingeschaltet, der Sender sendet automatisch ein Funksignal "ON". Wenn der Empfänger dieses Funksignal empfängt, schaltet er eine weitere DC Sirene ein.
Wenn die DC Sirene wird ausgeschaltet, der Sender sendet automatisch ein Funksignal "OFF". Wenn der Empfänger dieses Funksignal empfängt, schaltet er eine weitere DC Sirene aus.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Super langer Arbeitsbereich: Mit dem Sender bilden einen ein kompletten Set, der maximale Arbeitsabstand darf 5000 Meter betragen im Freifeld sein.

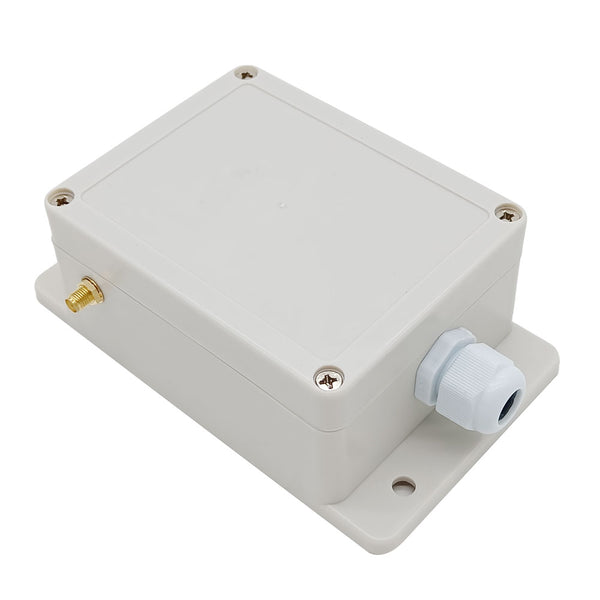

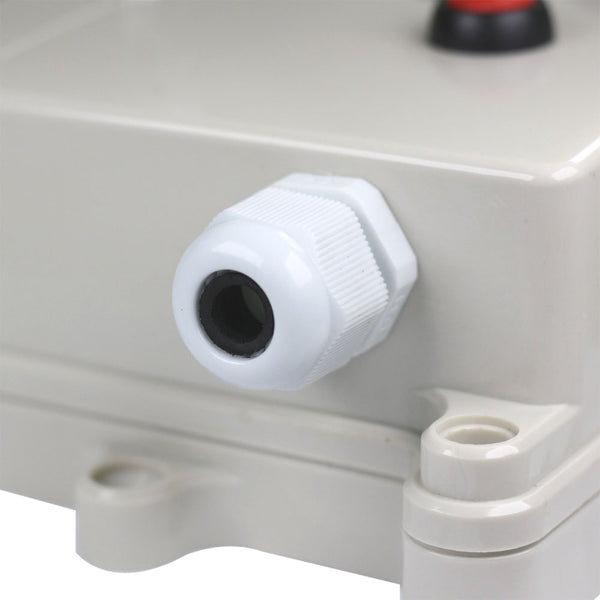

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 110V (110V~120V) verwendet in USA, Kanada usw, und AC 220V (220V~240V) verwendet in Deutschland, Großbritannien, Frankreich usw.

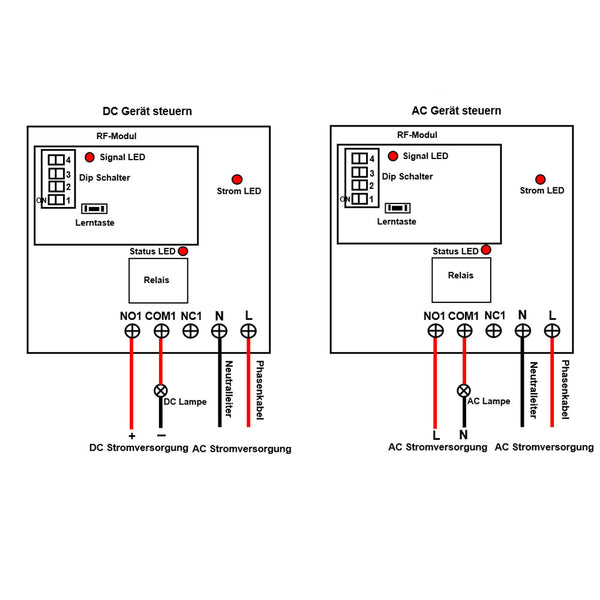

Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter.

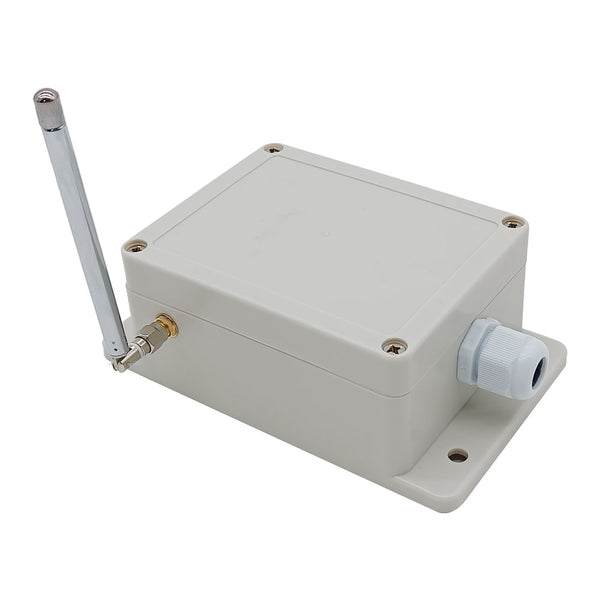

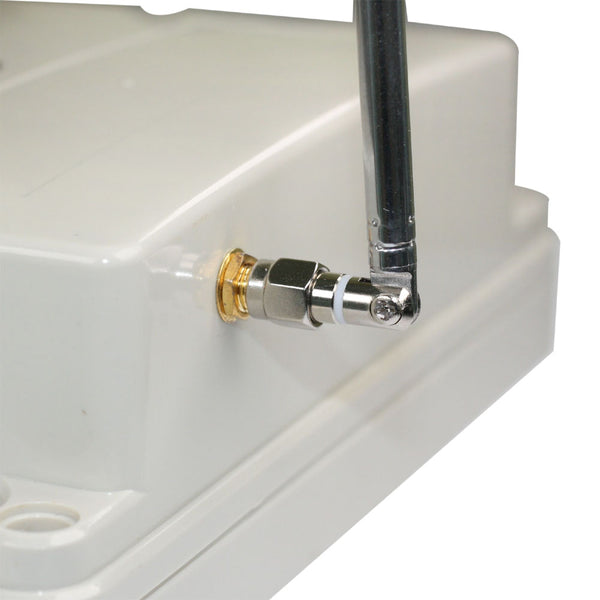

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Empfängerparameter:
Modell: S1UW-AC-ANT3
Betriebsspannung: AC110~240V (110V/120V/220V/240V)
Arbeitsfrequenz : 433.92 MHz
Statische Strom: ≤6mA
Kanal: 1 CH
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Maximale Lastspannung des Relais : 240VAC oder 28VDC
Maximaler Laststrom des Relais : 10A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
Kontrolle Modus: Verriegelung
Betriebstemperatur: -20°C bis +70°C

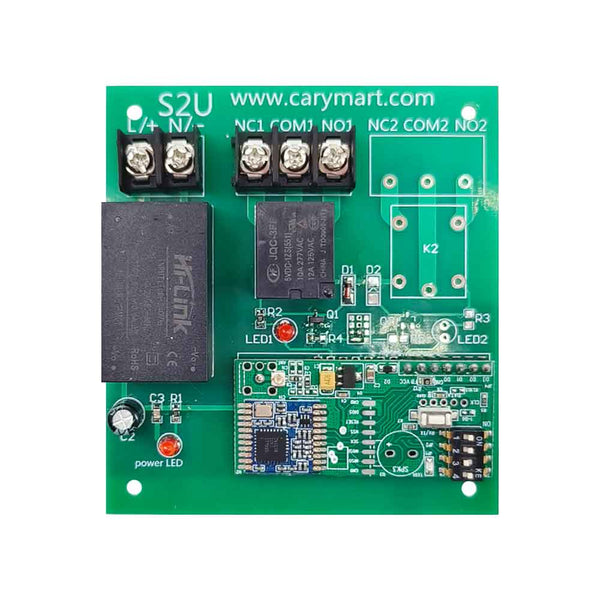

Maße der PCB: 88 x 80 x 18 mm

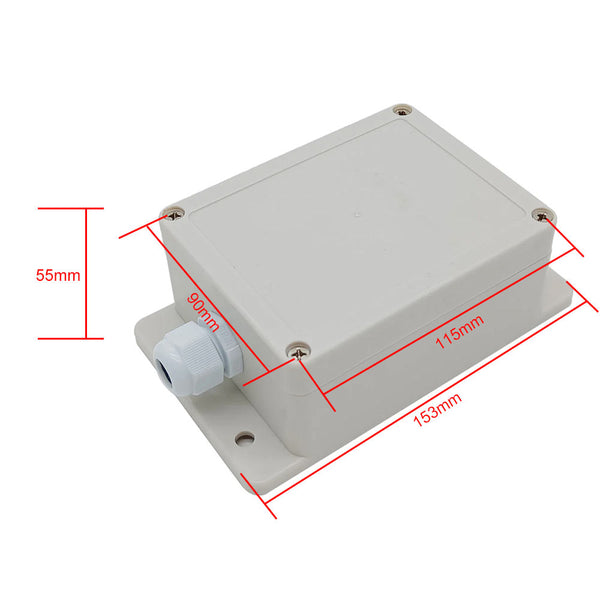

Maße des Gehäuses: 153 x 90 x 55 mm
Senderparameter:
Modell: 0021053 (CC-2V)
Mit 2 Eingangsklemmen (+, -)
Ausgelöst durch 7~16V DC Signal.
Auslösung Methode: Wenn Eingangsklemmen das Gleichspannung Signal empfangen, es wird ein Funksignal "ON" gesendet. Wenn Eingangsklemmen das Gleichspannung Signal verlieren, es wird ein Funksignal "OFF" gesendet.

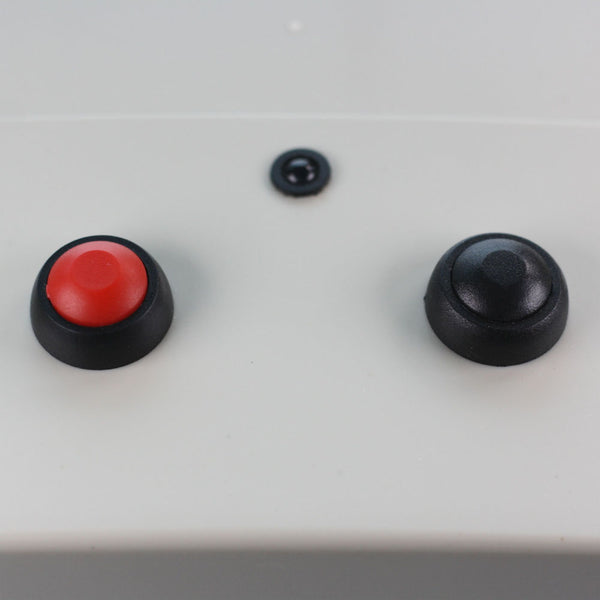

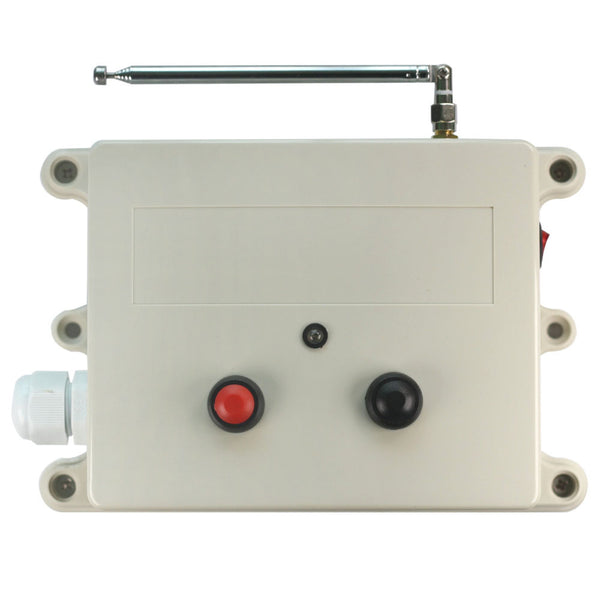

Mit zwei Tasten: rote Taste und schwarze Taste

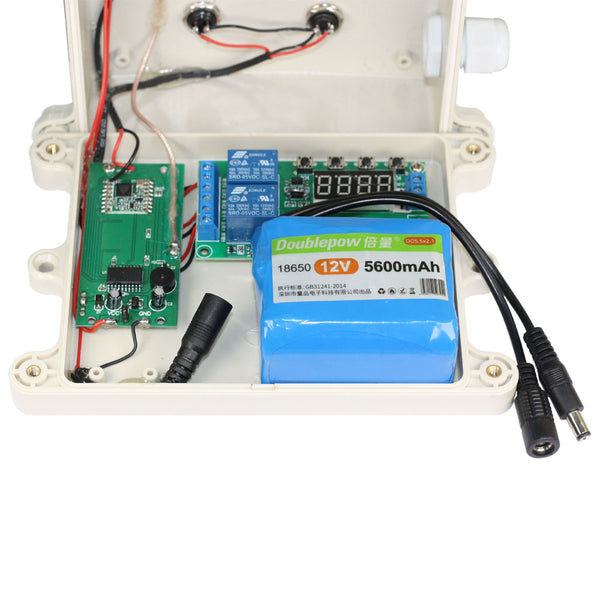

Betriebsspannung: 12V (12V wiederaufladbare Lithiumbatterie)
Statische Strom: 3mA
Betriebsstrom: 50~80mA
Betriebsfrequenz: 433.92MHz
Sendeentfernung: 5000m / 15000ft (Theoretisch)
Einheit Mass: 178 x 120 x 60 mm
Super langer Arbeitsbereich:
Der Empfänger und der Sender bilden einen kompletten Kit, der maximale Arbeitsabstand kann 15000 Fuß oder 5000 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird es durch Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Einstellung Sie den Empfänger auf der Modus Verriegelung:

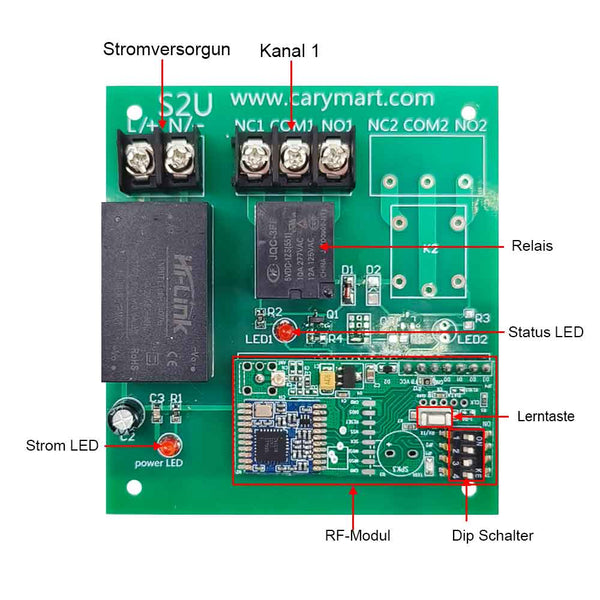

Schalten das erste Bit und das zweite Bit des Dip Schalter ein.
Betrieb:
1) Steuerung über die Tasten am Sender:
Drücken Sie die rote Taste am Sender CC-2V: Das Relais im Empfänger ist aktivier, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die schwarze Taste am Sender CC-2V: Das Relais ist deaktiviert, und die angeschlossene Lampe wird ausgeschaltet.
2) Synchrone Steuerung über zwei DC Sirenen:
Wenn die DC Sirene wird eingeschaltet, der Sender sendet automatisch ein Funksignal "ON". Wenn der Empfänger dieses Funksignal empfängt, schaltet er eine weitere DC Sirene ein.
Wenn die DC Sirene wird ausgeschaltet, der Sender sendet automatisch ein Funksignal "OFF". Wenn der Empfänger dieses Funksignal empfängt, schaltet er eine weitere DC Sirene aus.
