Lieferumfang:
1 x Empfänger: S1UW-DC-ANT3
1 x Sender: CC-2V-AC
1 x Bedienungsanleitung
Einführung:
Der Empfänger S1UW-DC-ANT3 ist ein Fernschalter mit sehr großer Reichweite. Es wurde von der drahtlosen LORA-Kommunikationstechnologie (Long Range) entwickelt und verfügt daher über einen ultralangen Arbeitsabstand, eine ultrahohe Empfangsempfindlichkeit, eine hervorragende Entstörungsfähigkeit und einen geringeren Stromverbrauch. Es verwendet einen Transceiver-Chip, um die bidirektionale Kommunikation zu bilden und mit einen Sender CC-2V-AC zur Bildung eines drahtlosen Steuerungssystem. Sein idealer Arbeitsabstand beträgt bis zu 5 Kilometer, was ein hervorragendes Gerät für die Fernsteuerung und Fernkommunikation ist.
Der Sender CC-2V-AC ist eine Spezialfernbedienung mit Wechselspannung Signal Auslöser. Es verfügt über 2 Eingangsanschlüsse zum Anschließen eines Wechselspannung Signals von einem Gerät, wie Warnhost, Detektor, Sensor, speicherprogrammierbaren Steuerung, Wechselstrom Sirene, Wechselstrom Leuchte oder anderen Wechselstrom Geräten.
Anwendung:
Mit diesem Sender und Empfänger können Sie die AC oder DC Geräte über das Wechselspannung Signal eines anderen Geräts fernsteuern.

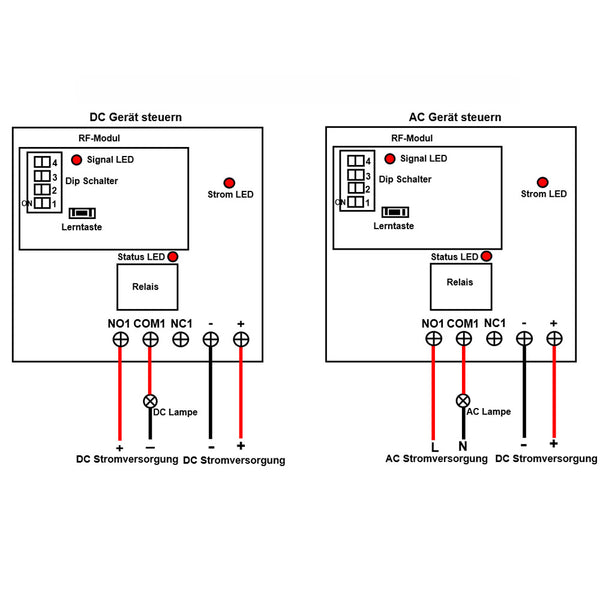

Wie drahtloses Beleuchtung Synchronisation System (siehe beigefügte Abbildung). Sie können zwei Drähte von einer AC Lampe an diesen Sender anschließen und eine andere AC Lampe an den Empfänger anschließen. Dann arbeiten zwei Lampen synchron.
Wenn die AC Lampe wird eingeschaltet, der Sender sendet automatisch ein Funksignal "ON". Wenn der Empfänger dieses Funksignal empfängt, schaltet er eine weitere AC Lampe ein.
Wenn die AC Lampe wird ausgeschaltet, der Sender sendet automatisch ein Funksignal "OFF". Wenn der Empfänger dieses Funksignal empfängt, schaltet er eine weitere AC Lampe aus.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Super langer Arbeitsbereich: Mit dem Sender bilden einen ein kompletten Set, der maximale Arbeitsabstand darf 5000 Meter betragen im Freifeld sein.

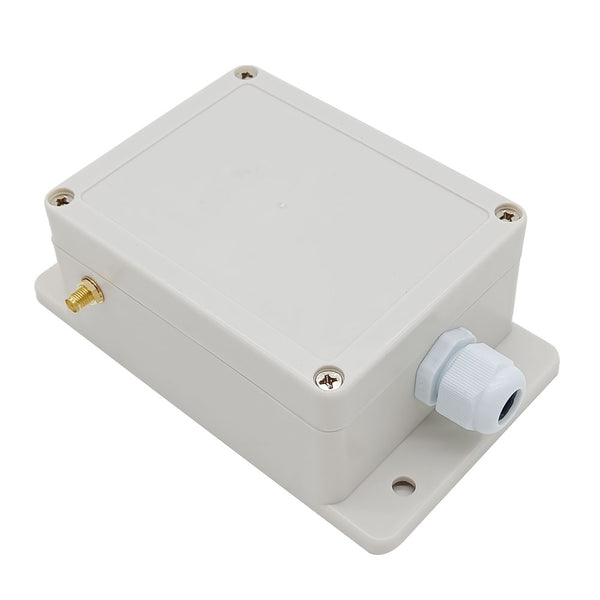

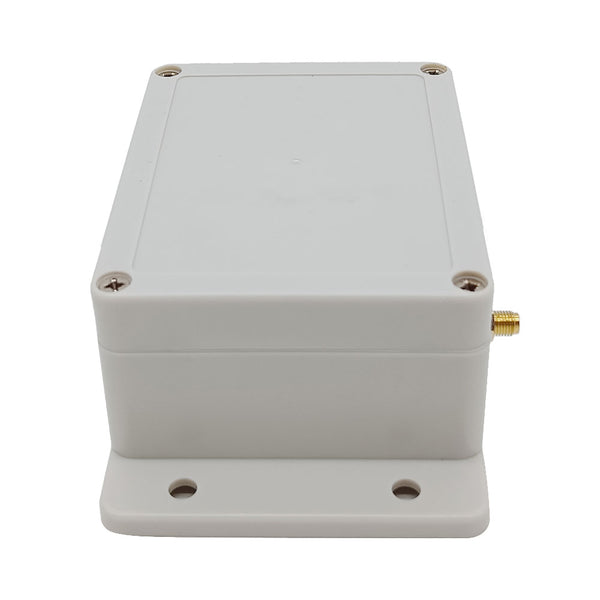

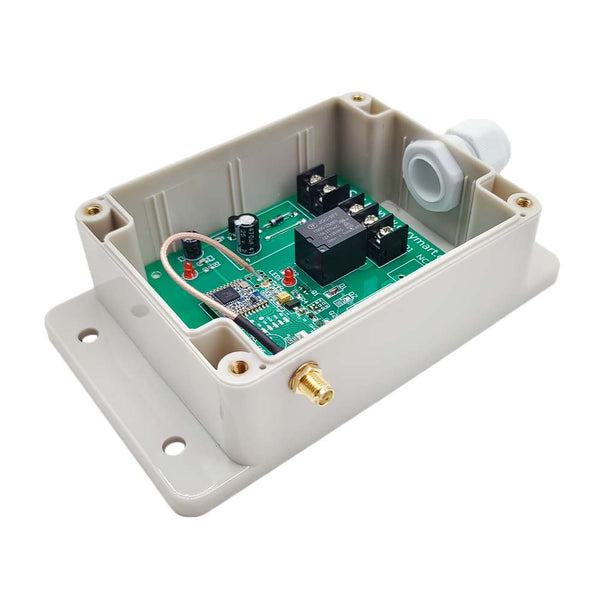

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Vier Betriebs spannungs versionen: DC 6V, 9V, 12V, 24V optional.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter.

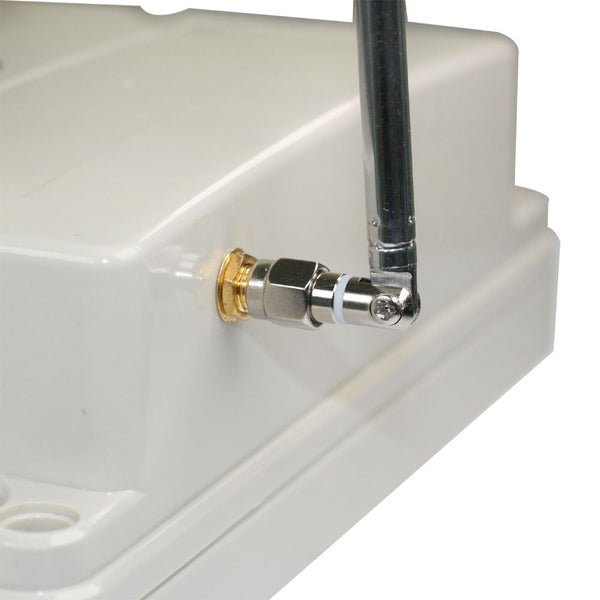

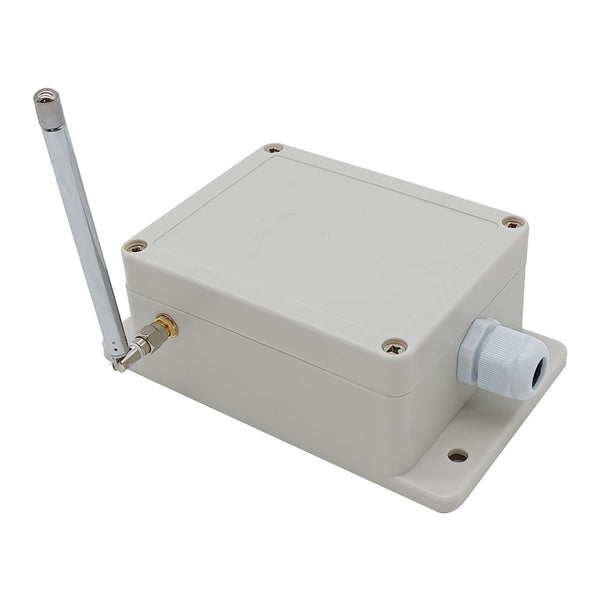

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

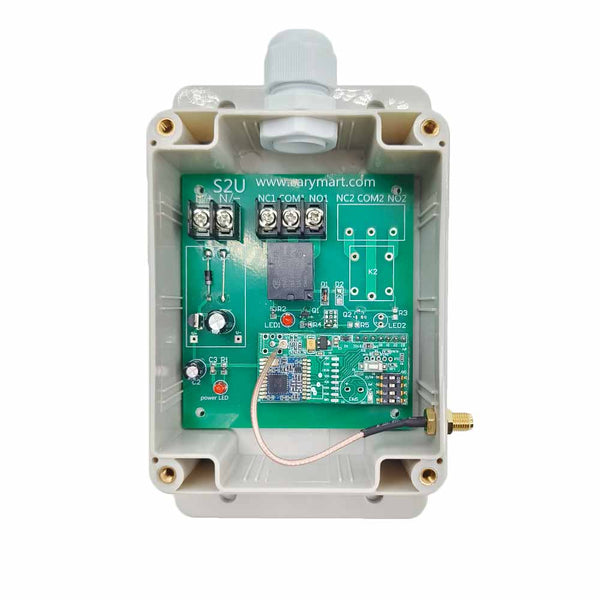

Empfängerparameter:
Modell: S1UW-DC-ANT3
Betriebsspannung: 6V DC (Modell S1UW-DC06), oder 9±1V DC (Modell S1UW-DC09), oder 12±1V DC (Modell S1UW-DC12), oder 24±2V DC (Modell S1UW-DC24), die Betriebsspannung muss angegeben werden bei der Bestellung.
Arbeitsfrequenz : 433.92 MHz
Statische Strom: ≤6mA
Kanal: 1 CH
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Maximale Lastspannung des Relais : 240VAC oder 28VDC
Maximaler Laststrom des Relais : 10A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
Kontrolle Modus: Verriegelung
Betriebstemperatur: -20°C bis +70°C

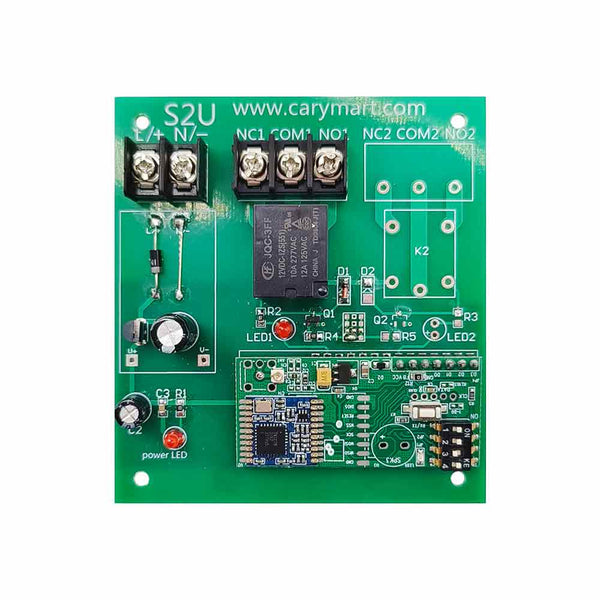

Maße der PCB: 88 x 80 x 18 mm

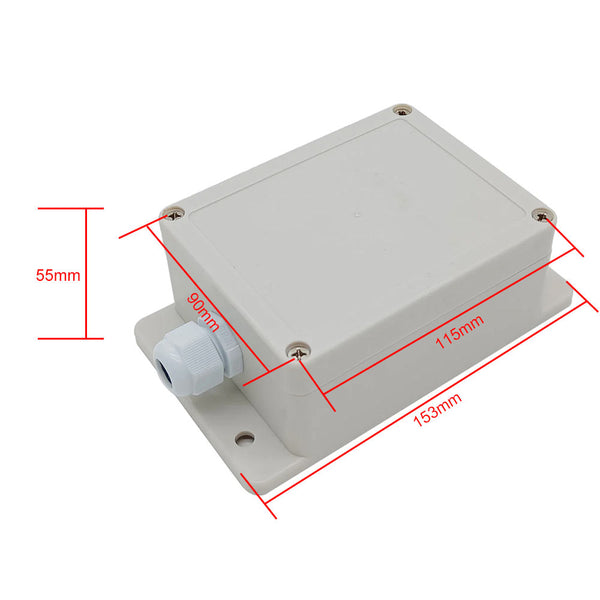

Maße des Gehäuses: 153 x 90 x 55 mm
Senderparameter:
Modell: 0021054 (CC-2V-AC)
Mit 2 Eingangskabeln
Ausgelöst durch 100~240V AC Signal.
Auslösung Methode: Wenn Eingangsklemmen das Wechselspannung Signal empfangen, es wird ein Funksignal "ON" gesendet. Wenn Eingangsklemmen das Wechselspannung Signal verlieren, es wird ein Funksignal "OFF" gesendet.

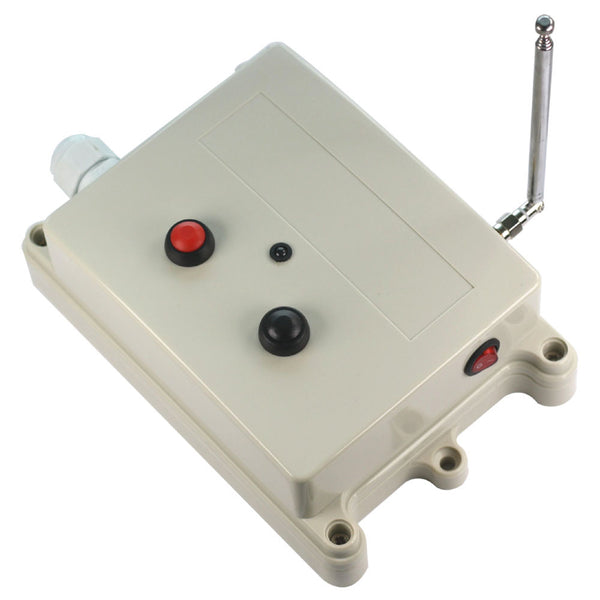

Mit zwei Tasten: rote Taste und schwarze Taste
Betriebsspannung: 12V (12V wiederaufladbare Lithiumbatterie)
Statische Strom: 3mA
Betriebsstrom: 50~80mA
Betriebsfrequenz: 433.92MHz
Sendeentfernung: 5000m / 15000ft (Theoretisch)
Einheit Mass: 178 x 120 x 60 mm
Super langer Arbeitsbereich:
Der Empfänger und der Sender bilden einen kompletten Kit, der maximale Arbeitsabstand kann 15000 Fuß oder 5000 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird es durch Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Einstellung Sie den Empfänger auf der Modus Verriegelung:
Schalten das erste Bit und das zweite Bit des Dip Schalter ein.
Betrieb:
1) Steuerung über die Tasten am Sender:
Drücken Sie die rote Taste am Sender CC-2V-AC: Das Relais im Empfänger ist aktivier, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die schwarze Taste am Sender CC-2V-AC: Das Relais ist deaktiviert, und die angeschlossene Lampe wird ausgeschaltet.
2) Synchrone Steuerung von zwei AC Lampen:
Wenn die AC Lampe wird eingeschaltet, der Sender sendet automatisch ein Funksignal "ON". Wenn der Empfänger dieses Funksignal empfängt, schaltet er eine weitere AC Lampe ein.
Wenn die AC Lampe wird ausgeschaltet, der Sender sendet automatisch ein Funksignal "OFF". Wenn der Empfänger dieses Funksignal empfängt, schaltet er eine weitere AC Lampe aus.
