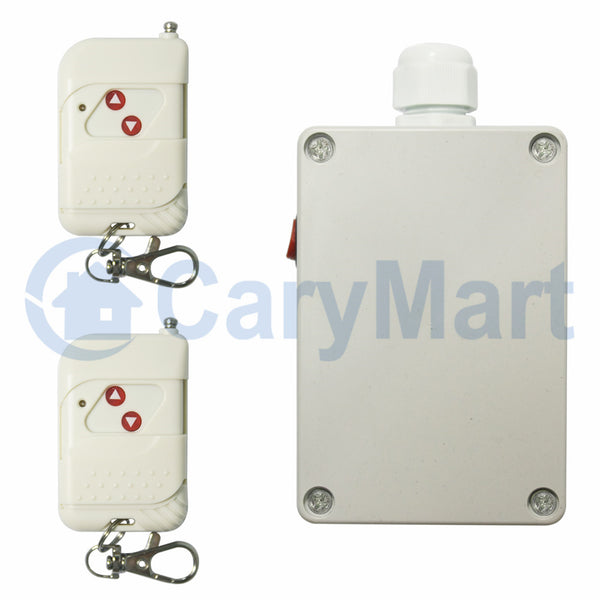

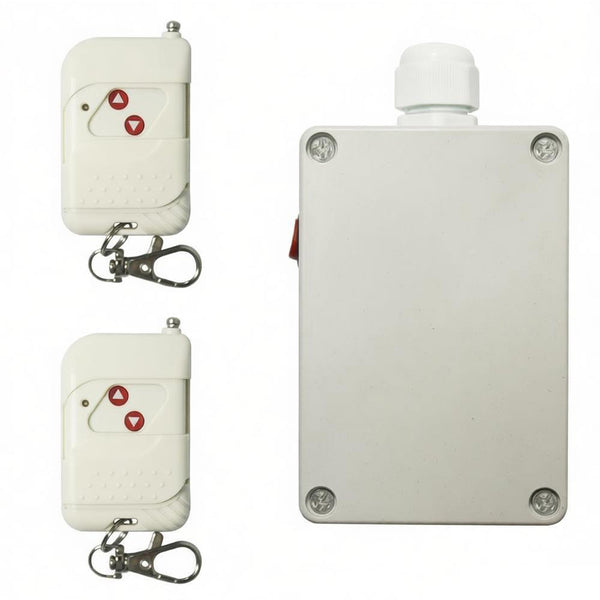

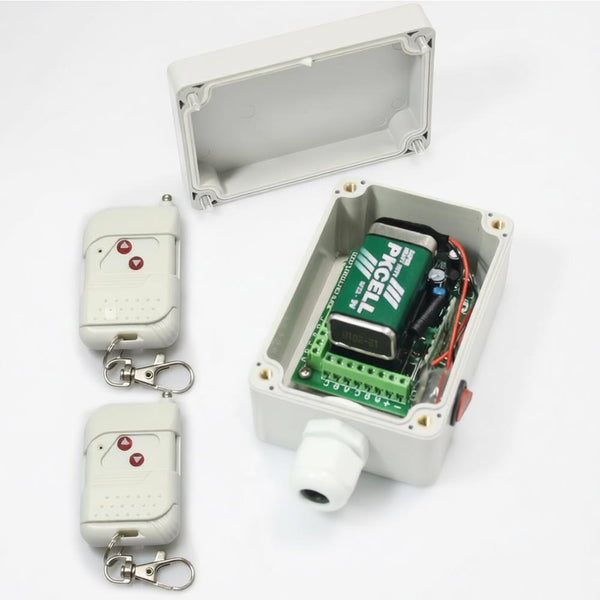

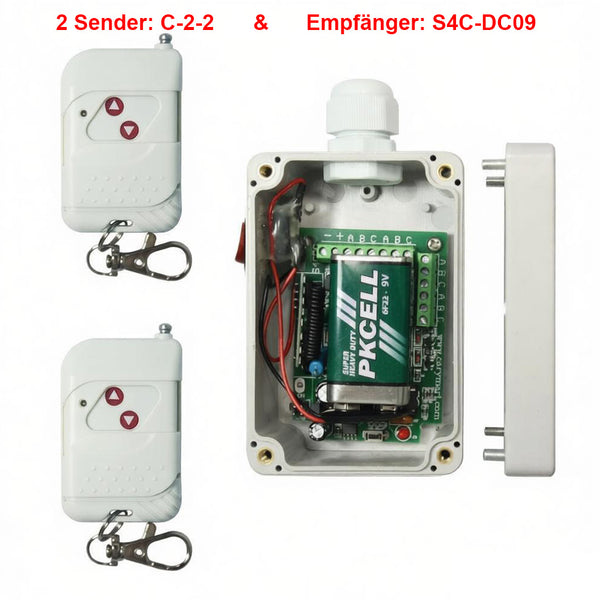

Lieferumfang:
1 x Empfänger: S4C-DC09 mit 9V-wiederaufladbarer Lithium-Batterie
2 x Sender: C-2-2
1 x Bedienungsanleitung
Anwendung:
Dieser Empfänger S4C-DC09 und zwei Sender C-2-2 bilden ein Empfänger Sender System. Es kann in der Industrie-Automatisierung-, Landwirtschaft - und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Fernbedienung von Rollläden, Rolltoren, Markisen, Pumpen, Winden, Fahrsteige oder anderen Geräten.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.

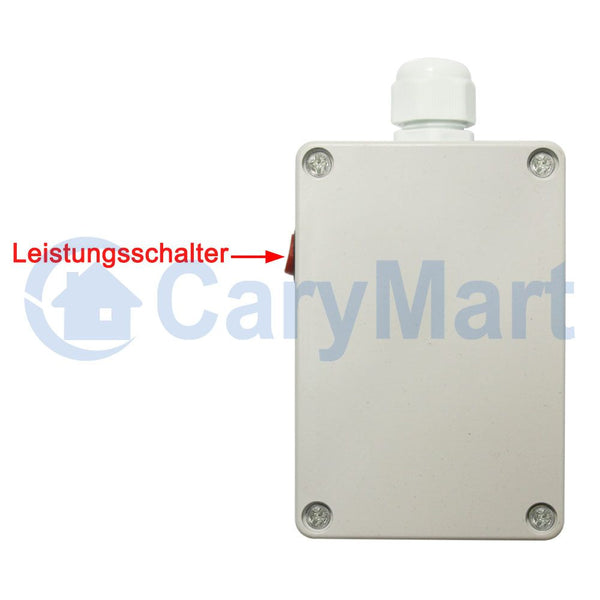

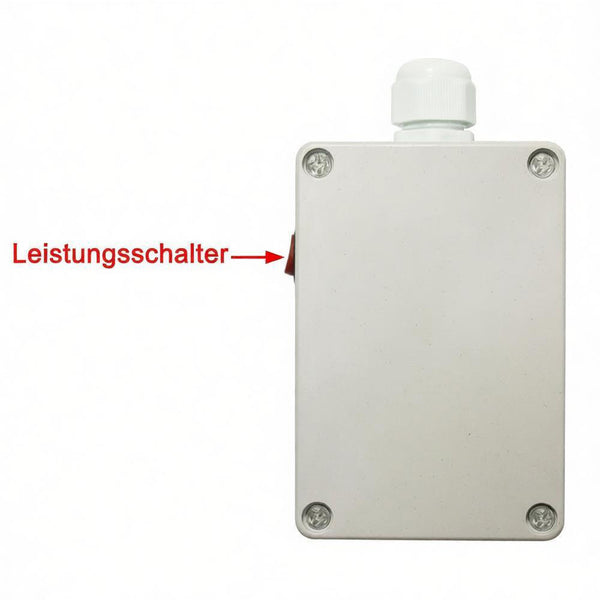

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Stromversorgung: DC 9V.
Relaisausgang: dieser Empfänger ist Relaisausgang. Es kann DC und AC Anlagen steuern. Die Klemmen sind NO / NC (normalerweise geöffnet / normalerweise geschloßen ) und es ist wie ein Funkschalter. Es bedeutet, Sie sollen auch eine separate Stromversorgung an Relaisausgang anschließen.
Sie können die Geräte steuern, indem Sie den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung verwenden.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Steuerung: Der Kode hat tausende verschiedene Kombinationen, und der Empfänger arbeitet nur mit dem Sender, der den gleichen Kode verwendet.
Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

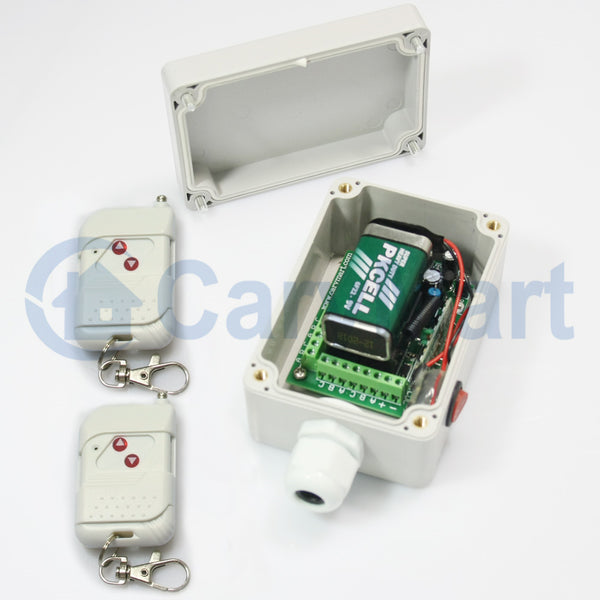

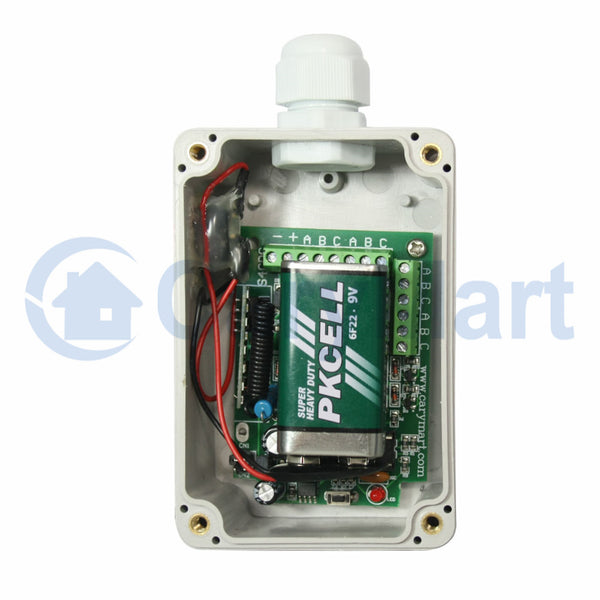

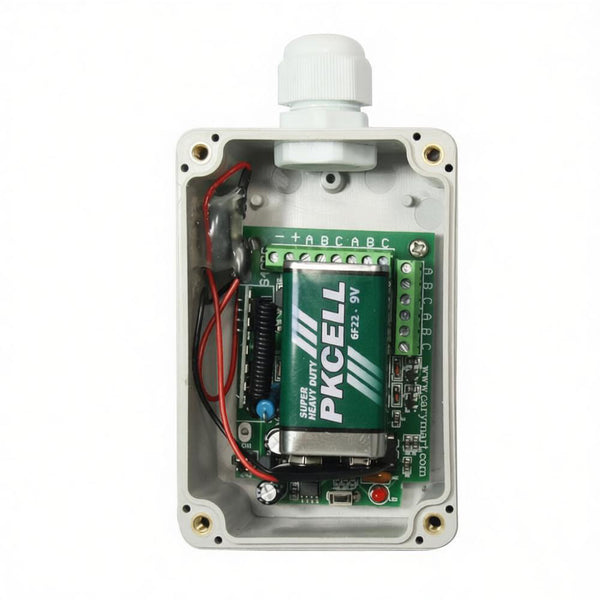

Empfängerparameter:
Modell: S4C-DC09
Stromversorgung (Betriebsspannung): 9V (1 x 6F22 -9V Batterie)
Ausgang: Relaisausgang (normal geöffnet und normal geschlossen)
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Kabellänge für die Klemmen: 22-17 AWG
Frequenz: 433MHz
Kanal: 4 CH
Kontrolle Modi: Momentan
Statische Strom: ≤6mA
Betriebstemperatur: -20 ° C bis +70 ° C
Maximale Betriebsstrom: 5A / jeder Kanal
Maße des Koffers: 100 x 68 x 50 mm

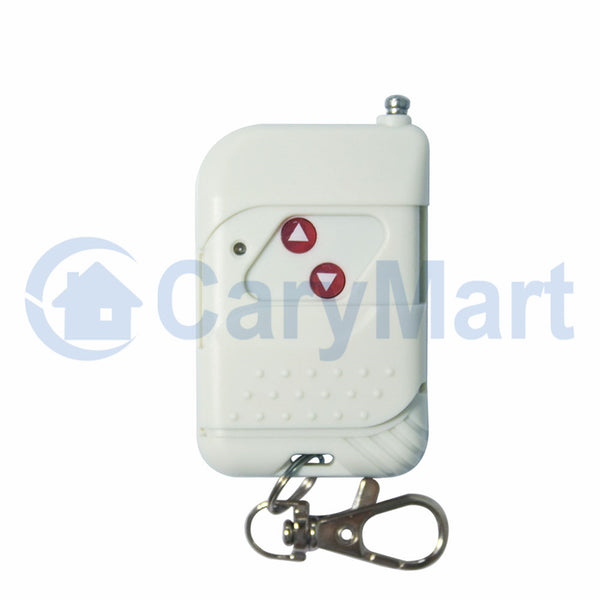

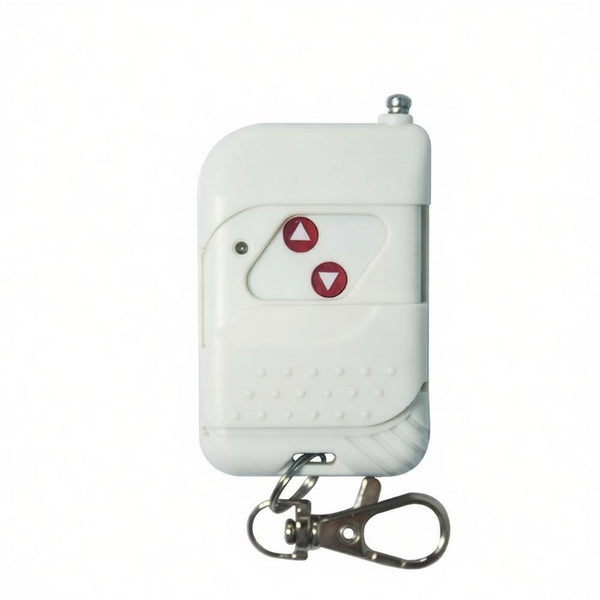

Senderparameter:
Modell: 0021005 (C-2-2)
Mit Schiebedeckel: Schutzfunktion für den Knopf (Deckel schieben, Knopf sichtbar.)
Kanal / Knopf: 2 (▲, ▼)
Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
Betriebsstrom: 6mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262 / PT2264 / SC2262
Sendeentfernung: 100m / 300ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 58 x 39 x 16 mm
Arbeitsentfernung:
Mit dem Fernbedienung wie C-2-2 kann die Reichweite max. 100M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie die Antenne am Empfänger austauschen oder einen leistungsstarken Sender verwenden, zum Beispiel der Sender CB-Serie.
Bedienung:
Einstellung der Modus Momentan (mit Sender C-2-2): Drücken und halten -> Ein; Freilassen -> Aus.
Drücken und halten Sie die Taste ▲ des Senders: Schalten Sie die Relais 1, 2 ein (verbinden B und C, trennen A und B), die Ware am Kranhaken zieht an.
Lassen Sie die Taste ▲ des Senders frei: Schalten Sie die Relais 1, 2 aus (trennen B und C, verbinden A und B), der Kran funktioniert nicht mehr.
Drücken und halten Sie die Taste ▼ des Senders: Schalten Sie die Relais 3, 4 ein (verbinden B und C, trennen A und B), die Ware am Kranhaken geht nach unten.
Lassen Sie die Taste ▼ des Senders frei: Schalten Sie die Relais 3, 4 aus (trennen B und C, verbinden A und B), der Kran funktioniert nicht mehr.
