Lieferumfang:
1 x Empfänger: S4PA-AC220
1 x Sender: CV-4-2
1 x Bedienungsanleitung
Anwendung:

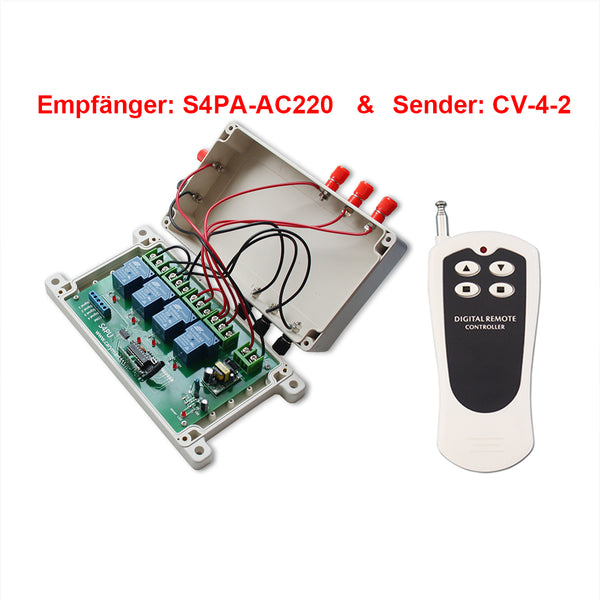

Dieser Empfänger S4PA-AC220 und der Sender CV-4-2 bilden ein Empfänger Sender System. Es kann in der Industrie-Automatisierung-, Landwirtschaft- und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Universaleingang: Unterstützung AC 110V (110V~120V) verwendet in USA, Kanada usw, und AC 220V (220V~240V) verwendet in Deutschland, Großbritannien, Frankreich usw.
Hochleistung: Jeder Relaisausgang kann bei Höchststrom 30A betreiben. Die maximale Leistung von Geräte ist 360W/12V, 180W/6V, 270W/9V, 720W/24V, 3000W/110V, 6000W/220V.
Mit verkabelte Steuerklemmen: Sie können Sensoren, Endschalter, manuelle Schalter oder externe Geräte zur Steuerung des Empfängers anschließen.
Sie könnten den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden, der den gleichen Code verwendet.
Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

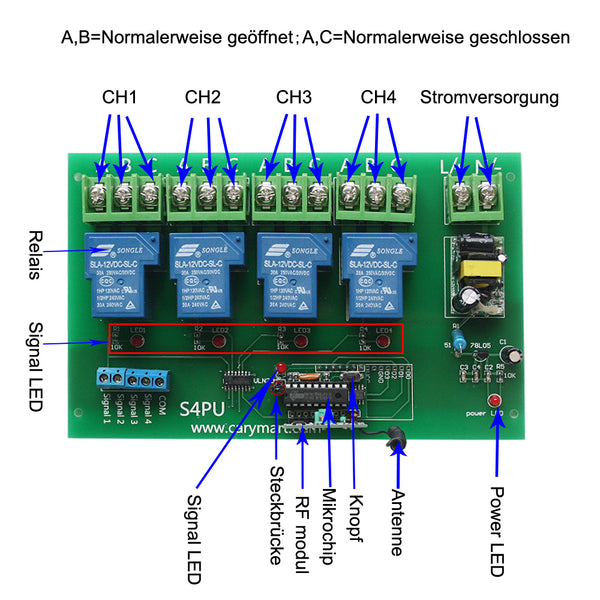

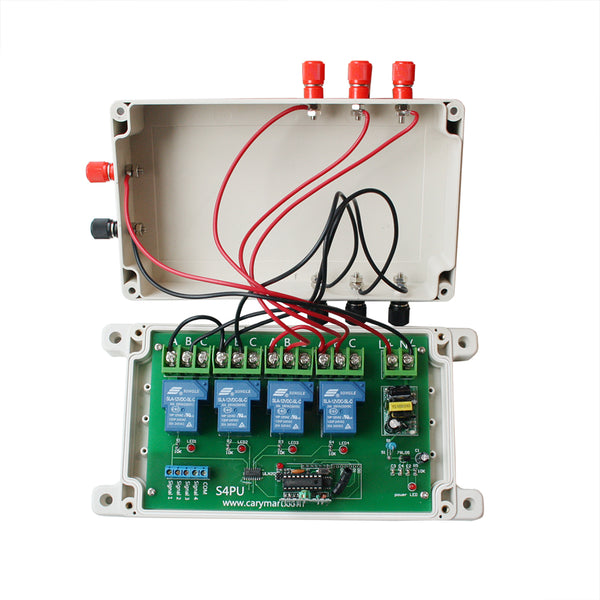

Empfängerparameter:
Modell: S4PA- AC220
Betriebsspannung: 110~240V AC (110V/120V/220V/240V)
Ausgabetyp: Normalerweise offen
Arbeitsspannung Bereich vom Relais: AC110~240V oder DC0~28V
Arbeitsfrequenz: 433MHz
Kanal: 4 CH
Kontrollieren Modus: Momentan, Verriegelung
Statische Strom: ≤6mA
Maximal Arbeitsstrom: 30A / jeder Kanal
PCB Maß: 170 x 109 x 18 mm

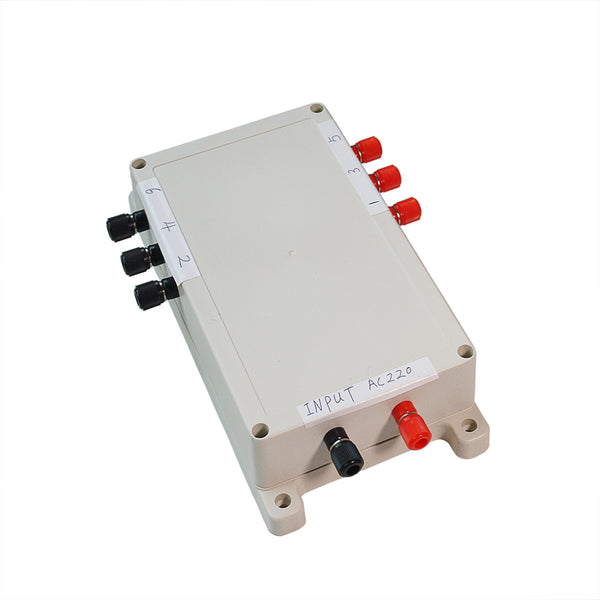

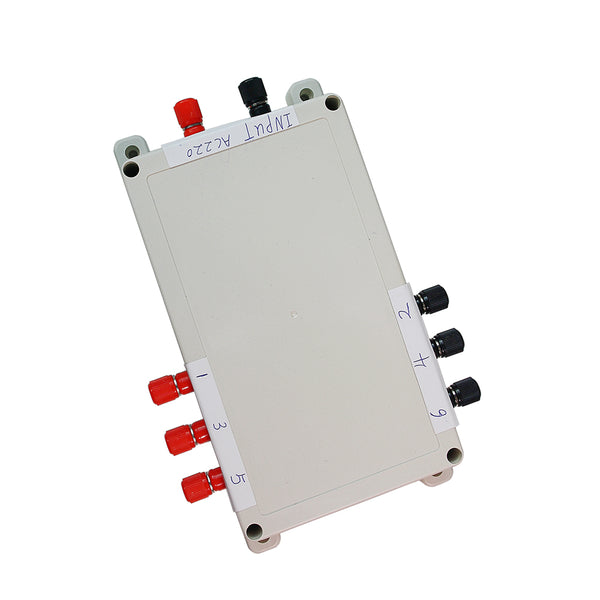

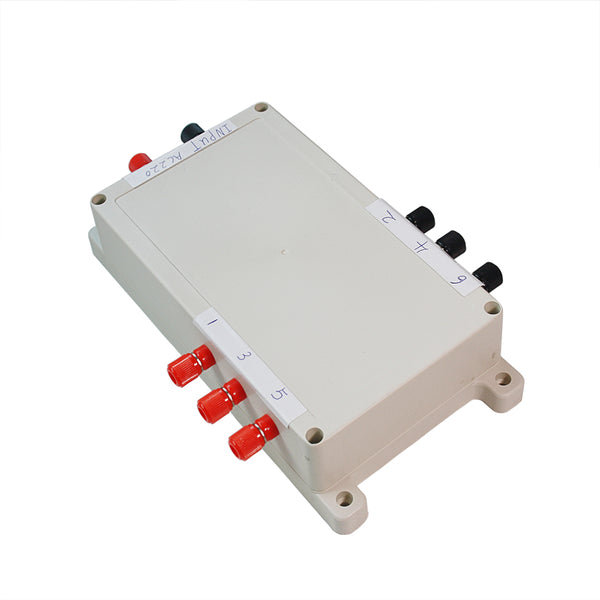

Gehäuse Maß: 200 x 120 x 53 mm

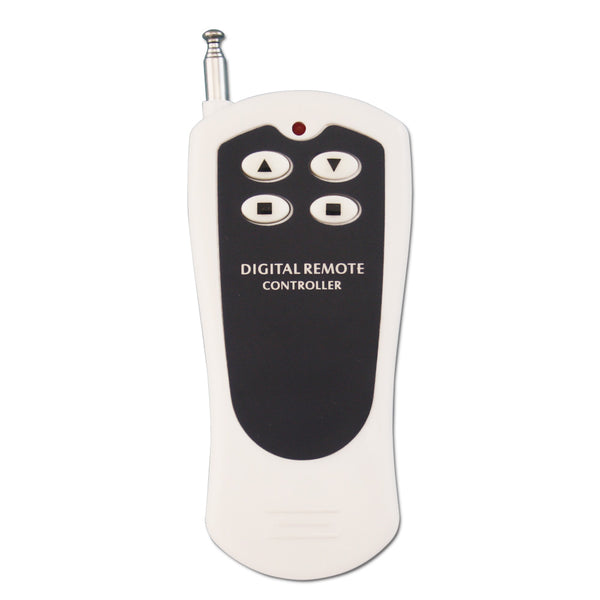

Senderparameter:
Modell: 0021051 (CV-4-2)
Kanal / Knopf: 4 (▲, ▼, Zwei ■)

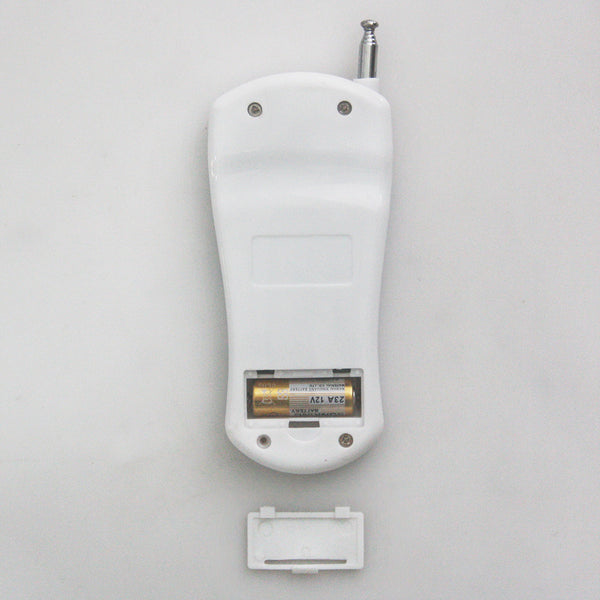

Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
Betriebsstrom: 15mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: LX2260A-R4
Sendeentfernung: 500m / 1500ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis +70 °C
Einheit Mass: 110 x 50 x 18 mm
Arbeitsentfernung:
Mit dem Fernbedienung wie CV-4-2 kann die Reichweite max. 500M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie die Antenne am Empfänger austauschen oder einen leistungsstarken Sender verwenden, zum Beispiel der Sender CB-Serie.
Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung der Modus Verriegelung (mit Sender CV-4-2): Trennen Sie die Drahtbrücke 1 und die Drahtbrücke 2.
Drücken Sie die Taste ▲ am Sender: Verbinden Sie die Klemmen 1&3, und verbinden Sie die Klemmen 2&4, dass Motor in positiver Richtung rotiert.
Drücken Sie die Taste ■ am Sender: Trennen Sie die Klemmen 1&3, und trennen die Klemmen 2&4, dass Motor zu laufen stoppt.
Drücken Sie die Taste ▼ am Sender: Verbinden Sie die Klemmen 3&5, und verbinden Sie die Klemmen 4&6, dass Motor in Umkehrrichtung rotiert.
Drücken Sie die Taste ■ am Sender: Trennen Sie die Klemmen 3&5, und trennen die Klemmen 4&6, dass Motor zu laufen stoppt.
2) Einstellung der Modus Momentan (mit Sender CV-2-2): Verbinden Sie nur die Drahtbrücke 1.
Drücken und halten Sie die Taste ▲ am Sender: Verbinden die Klemmen 1&3, und verbinden Sie die Klemmen 2&4, dass Motor in positiver Richtung rotiert.
Lassen Sie die Taste ▲ los: Trennen Sie die Klemmen 1&3, und trennen die Klemmen 2&4, dass Motor zu laufen stoppt.
Drücken und halten Sie die Taste ▼ am Sender: Verbinden die Klemmen 3&5, und verbinden Sie die Klemmen 4&6, dass Motor in Umkehrrichtung rotiert.
Lassen Sie die Taste ▼ los: Trennen Sie die Klemmen 3&5, und trennen die Klemmen 4&6, dass Motor zu laufen stoppt.
Verkabelte Steuerklemmen:
Der Empfänger hat manuelle Steuerklemmen, können Sie externe Geräte, Sensoren oder Handschalter an Klemmen anschließen, um den Empfänger zu steuern.
1) Signaleingang:
Sie können externe Geräte (mit Kleinsignal-Ausgänge) an Klemmen “COM”, “Signal 1”, “Signal 2”, “Signal 3”, “Signal 4” anschließen, dass Ausgangssignal von der externe Geräten vier Ausgänge von Empfänger steuern kann.
1. Wenn die externe Geräte die Kleinsignal-Ausgänge an Klmmen “COM” und “Signal 1” ausgibt, verbinden Sie die Klemmen 1&3 und die Klemmen 2&4. Wenn die externe Gerät das Ausgangssignal stoppt, trennen Sie die Klemmen 1&3 und die Klemmen 2&4.
2. Wenn die externe Geräte die Kleinsignal-Ausgänge an Klmmen “COM” und “Signal 2” ausgibt, verbinden Sie die Klemmen 3&5 und die Klemmen 4&6. Wenn die externe Gerät das Ausgangssignal stoppt, trennen Sie die Klemmen 3&5 und die Klemmen 4&6.
3. Wenn die externe Geräte die Kleinsignal-Ausgänge an Klmmen “COM” und “Signal 3” ausgibt, verbinden Sie die Klemmen 1&3 und die Klemmen 2&4. Wenn die externe Gerät das Ausgangssignal stoppt, trennen Sie die Klemmen 1&3 und die Klemmen 2&4.
4. Wenn die externe Geräte die Kleinsignal-Ausgänge an Klmmen “COM” und “Signal 4” ausgibt, verbinden Sie die Klemmen 3&5 und die Klemmen 4&6. Wenn die externe Gerät das Ausgangssignal stoppt, trennen Sie die Klemmen 3&5 und die Klemmen 4&6.
2) Handschalter
Sie können vier Handschalter an die Klemmen “COM”, “Signal 1”, “Signal 2”, “Signal 3”, “Signal 4” anschließen, und damit die Ausgänge des Empfängers steuern.
1. Wenn die Klemmen “Signal 1” und “COM” verbunden sind, verbinden Sie die Klemmen 1&3 und die Klemmen 2&4.
Wenn “Signal 1” und “COM” getrennt sind, trennen Sie die Klemmen 1&3 und die Klemmen 2&4.
2. Wenn die Klemmen “Signal 2” und “COM” verbunden sind, verbinden Sie die Klemmen 3&5 und die Klemmen 4&6.
Wenn “Signal 2” und “COM” getrennt sind, trennen Sie die Klemmen 3&5 und die Klemmen 4&6.
3. Wenn die Klemmen “Signal 3” und “COM” verbunden sind, verbinden Sie die Klemmen 1&3 und die Klemmen 2&4.
Wenn “Signal 3” und “COM” getrennt sind, trennen Sie die Klemmen 1&3 und die Klemmen 2&4.
4. Wenn die Klemmen “Signal 4” und “COM” verbunden sind, verbinden Sie die Klemmen 3&5 und die Klemmen 4&6.
Wenn “Signal 4” und “COM” getrennt sind, trennen Sie die Klemmen 3&5 und die Klemmen 4&6.
