Lieferumfang:
1 x Empfänger: S2PFS-DC12 / S2PFS-DC24
1 x Fernbedienung: CV-6-2
1 x Bedienungsanleitung
Anwendung:

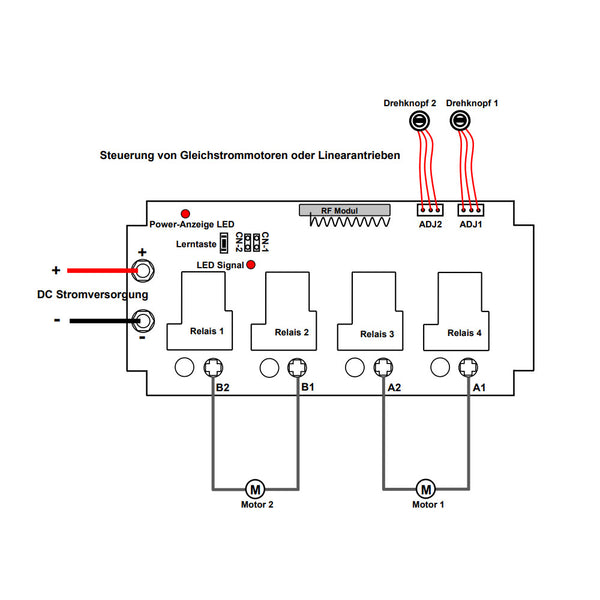

Dieser Empfänger ist eine drahtlose Steuerung für Gleichstrommotoren oder Linearantriebe, er und der Sender bilden ein funk Sender-Empfänger-System. Wenn Sie zwei Gleichstrommotor an diesen Empfänger anschließen, können Sie jeden Motor mit der Fernbedienung in positive oder umgekehrte Richtung drehen. Wenn Sie zwei DC Linearantriebe an diesen Empfänger anschließen, können Sie jeden Linearantrieb mit der Fernbedienung auszufahren oder einzufahren. Sie können auch die Geschwindigkeit jeder Gleichstrommotor oder Linearantrieb mit zwei Knöpfen am Empfänger einstellen.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Universell kompatibel: Geeignet für zwei Gleichstrommotoren (Vorwärts/Rückwärts) order zwei Linearantrieben (Ein/Ausfahren)
Zwei Betriebs spannungs versionen: DC 12V oder 24V optional.
2 Wählbare Modi: Verriegelung, Momentan
Hohe Leistung: Jeder Kanal kann mit einem maximalen Strom von 30 A arbeiten.
Sie können die Geschwindigkeit jeder Gleichstrommotor oder Linearantrieb mit zwei Knöpfen am Empfänger einstellen.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Parameter des Empfängers:
Modell: S2PFS-DC12 / S2PFS-DC24
Betriebsspannung: 12±1 VDC (Modell S2PFS-DC12) oder 24±2 VDC (Modell S2PFS-DC24), die Betriebsspannung muss bei der Bestellung angegeben werden.
Ausgangsspannung: 12 VDC (Modell S2PFS-DC12) oder 24 VDC (Modell S2PFS-DC24)
Arbeitsfrequenz: 433,92 MHz
Ruhestrom: ≤6mA
Kanal: 2 CH, kann mit 2 DC-Motoren oder 2 Linearantrieben arbeiten
Nennstrom: 30 A / jeder Kanal, daher darf der maximale Anlaufstrom des Linearantriebs oder des Motors 30A nicht überschreiten.
Drahtbereich für die Terminals: 22-12 AWG
2 Wählbare Modi: Verriegelung, Momentan
Betriebstemperatur: -20°C bis +70°C

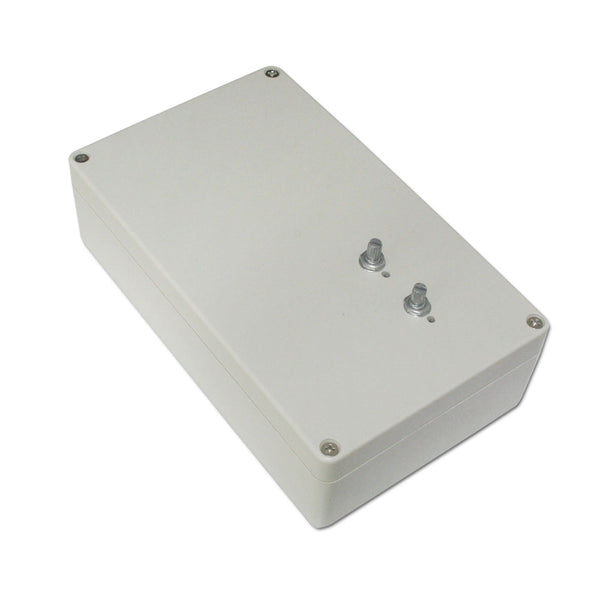

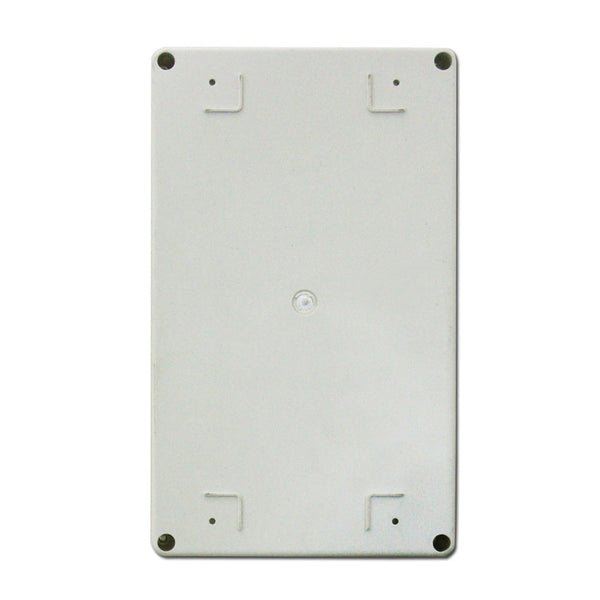

Gehäusegröße: 200 x 120 x 55 mm

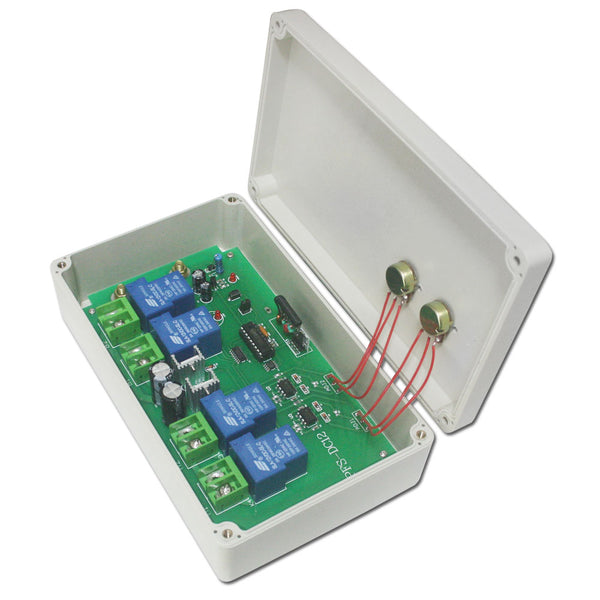

PCB-Größe: 185 x 105 x 30 mm

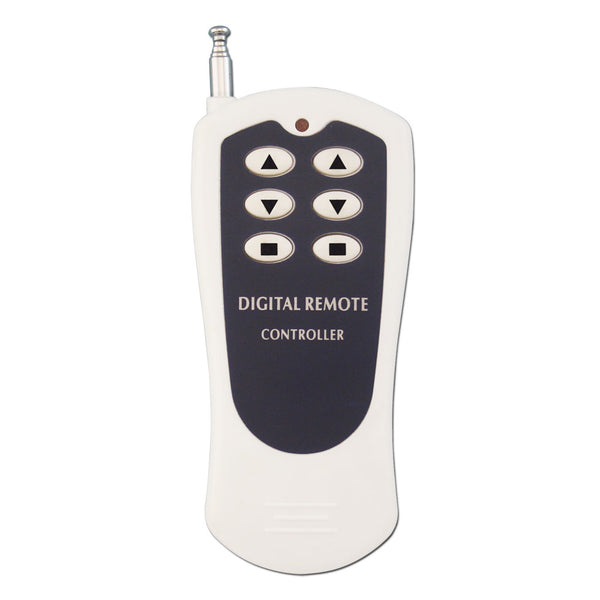

Parameter der Fernbedienung:
Modell: 0021052 (CV-6-2)
Kanal / Knopf: 6 (Zwei▲, Zwei▼, Zwei ■)
Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
Betriebsstrom: 15mA
Betriebsfrequenz: 433Mhz
Sendeentfernung: 500m / 1500ft (Theoretisch, Verlängerte teleskopische Antenne verdoppelt die Reichweite.)
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis +70 °C
Einheit Mass: 110 x 50 x 18 mm
Passende Fernbedienungen:
CV-6-2 (500M) / CB-6 (1000M)
Arbeitsentfernung:
Dieser Empfänger und verschiedene Sender bilden ein komplettes Set, mit dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der Sender CV-6-2 beispielsweise ein komplettes Set bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 500 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird es durch Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Der mit einer externen Antenne ausgestattete Empfänger hat einen größeren Arbeitsbereich als der mit einer internen Antenne ausgestattete Empfänger.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger vor dem Verlassen des Werks in den Verriegelung Modus versetzt, Wenn Sie den Momentan modus verwenden möchten, gehen Sie wie folgt:
1) Einstellung der Modus Verriegelung: Schließen Sie keine Pins kurz.
Bedienung über den Sender CV-6-2:
Linke Taste ▲ drücken: Motor 1 vorwärts / Linearantrieb 1 fährt aus
Linke Taste ▼ drücken: Motor 1 rückwärts / Linearantrieb 1 fährt ein
Linke Taste ■ drücken: Motor 1 oder Linearantrieb 1 stoppt
Rechte Taste ▲ drücken: Motor 2 vorwärts / Linearantrieb 2 fährt aus
Rechte Taste ▼ drücken: Motor 2 rückwärts / Linearantrieb 2 fährt ein
Rechte Taste ■ drücken: Motor 2 oder Linearantrieb 2 stoppt
Hinweis: Wenn Sie die Bewegungsrichtung des Motors oder Linearantriebs ändern möchten, du solltest es zuerst stoppen, und dann so betreiben dass er in die andere Richtung läuft.

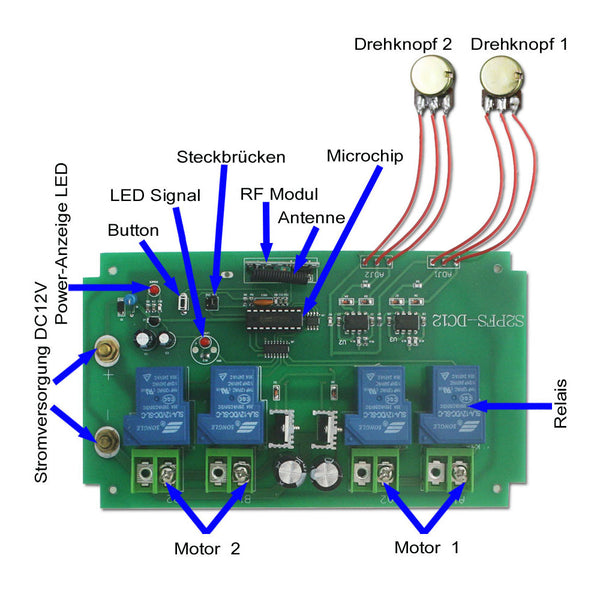

2) Einstellung der Modus Momentan: Schließen Sie zwei Pins an der CN1 Position kurz.
Bedienung über den Sender CV-6-2:
Linke Taste ▲ gedrückt halten: Motor 1 vorwärts / Linearantrieb 1 fährt aus
Loslassen der link Taste ▲: Motor 1 oder Linearantrieb 1 stoppt
Linke Taste ▼ gedrückt halten: Motor 1 rückwärts / Linearantrieb 1 fährt ein
Loslassen der link Taste ▼: Motor 1 oder Linearantrieb 1 stoppt
Rechte Taste ▲ gedrückt halten: Motor 2 vorwärts / Linearantrieb 2 fährt aus
Loslassen der rechte Taste ▲: Motor 2 oder Linearantrieb 2 stoppt
Rechte Taste ▼ gedrückt halten: Motor 2 rückwärts / Linearantrieb 2 fährt ein
Loslassen der rechte Taste ▼: Motor 2 oder Linearantrieb 2 stoppt

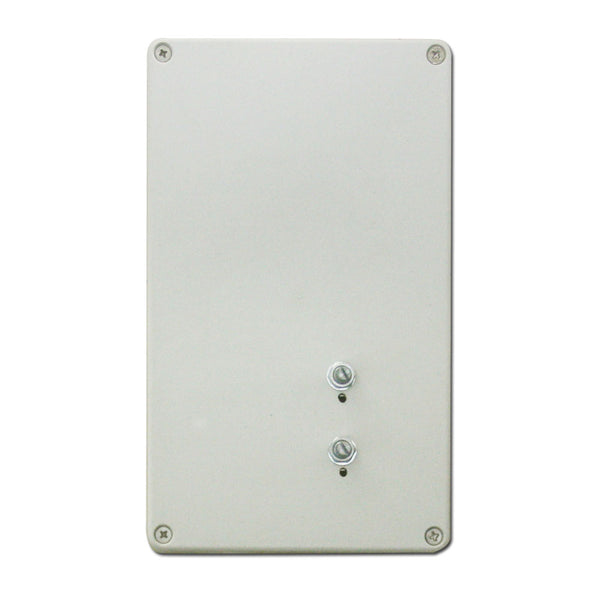

So stellen Sie die Geschwindigkeit von zwei Motoren oder Linearantrieben mit den Knöpfen ein:
Drehen Sie den Drehknöpf im Uhrzeigersinn, die Geschwindigkeit wird beschleunigt.
Drehen Sie den Drehknöpf gegen den Uhrzeigersinn, die Geschwindigkeit wird langsamer.
Der Drehknöpf 1 steuert den Motor 1 oder das lineare Stellglied 1; Der Drehknöpf 2 steuert den Motor 2 oder den Linearantrieb 2.
