Lieferumfang:
1 x Empfänger: S1FC-DC
1 x Fernbedienung: CP-3
1 x Bedienungsanleitung
Anwendung:
Dieser Empfänger ist eine drahtlose Steuerung für einen Gleichstrommotor oder einen Linearantrieb. Er und die Fernbedienung bilden ein drahtloses Senderempfängersystem. Wenn Sie einen Gleichstrommotor an diesen Empfänger anschließen, können Sie den Motor mit der Fernbedienung in positiver oder umgekehrter Richtung drehen. Wenn Sie einen DC Linearantrieb an diesen Empfänger anschließen, können Sie den Linearantrieb mit der Fernbedienung zum Ein oder Ausfahren betätigen. Sie können zwei Endschalter an den Empfänger anschließen und damit den Motor oder den Linearantrieb stoppen. Sie können auch einen manuellen Schalter an den Empfänger anschließen und damit den Motor oder den Linearantrieb steuern.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Universell kompatibel: Geeignet für Gleichstrommotor (Vorwärts/Rückwärts) order Linearantrieb (Ein/Ausfahren)
Betriebsspannungsbereich DC 9~36V.
2 Wählbare Modi: Verriegelung, Momentan

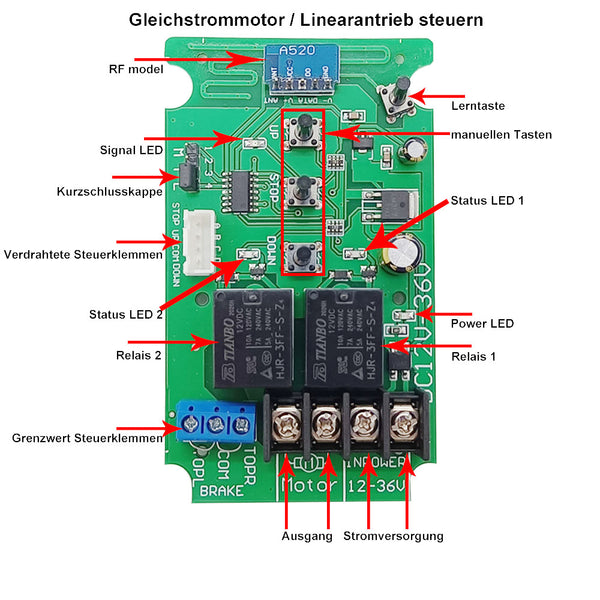

Mit drei manuellen Tasten: Sie können den Motor oder Linearantrieb mit manuellen Tasten steuern.
Mit Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter oder externe Geräte anschließen, um den Motor oder den Linearantrieb zu stoppen.
Mit Verdrahtete Steuerklemmen: Sie können manuelle Schalter anschließen, um den Motor oder den Linearantrieb zu steuern.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

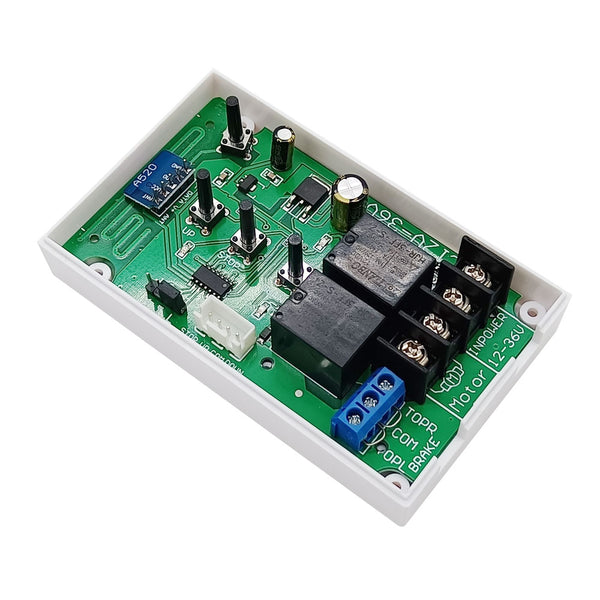

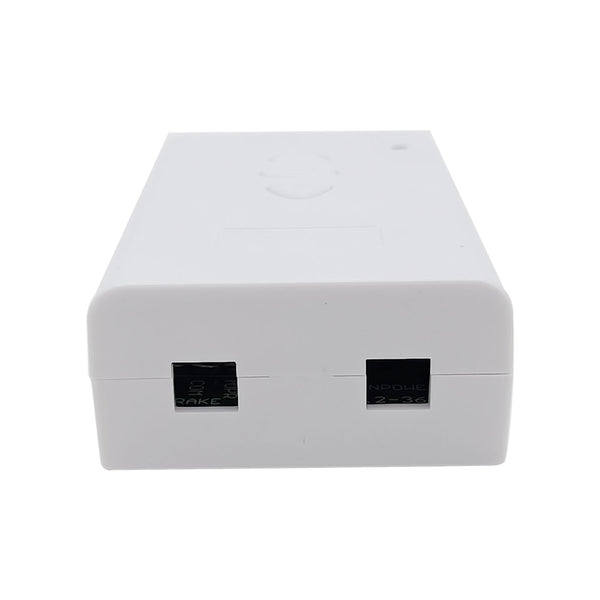

Parameter des Empfängers:

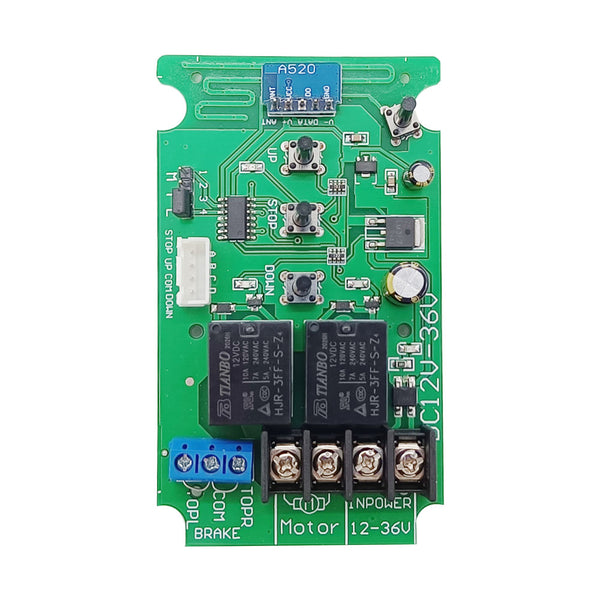

Modell: S1FC-DC
Betriebsspannung: 9~36 VDC
Ausgangsspannung: 9~36 VDC wie eingangsspannung
Arbeitsfrequenz: 433.92 MHz
Kanal: 1 CH, kann mit 1 Gleichstrommotor oder 1 Linearantrieb arbeiten
Ruhestrom: ≤6mA
Nennstrom: 10A, daher darf der maximale Anlaufstrom des Linearantriebs oder des Motors 10A nicht überschreiten.
Drahtbereich für die Terminals: 22-14 AWG
2 Wählbare Modi: Verriegelung, Momentan
Betriebstemperatur: -20°C bis +70°C

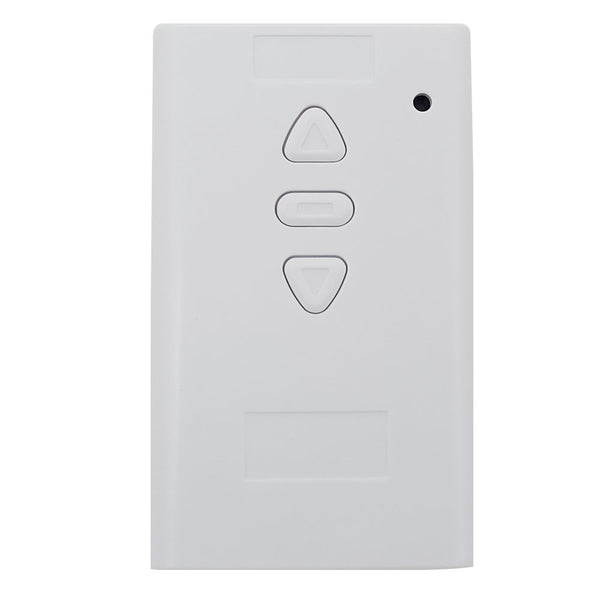

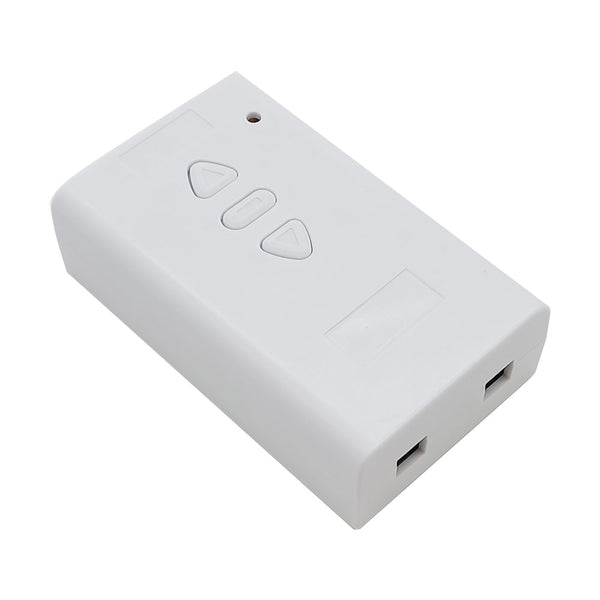

Gehäusegröße: 100 x 60 x 30 mm

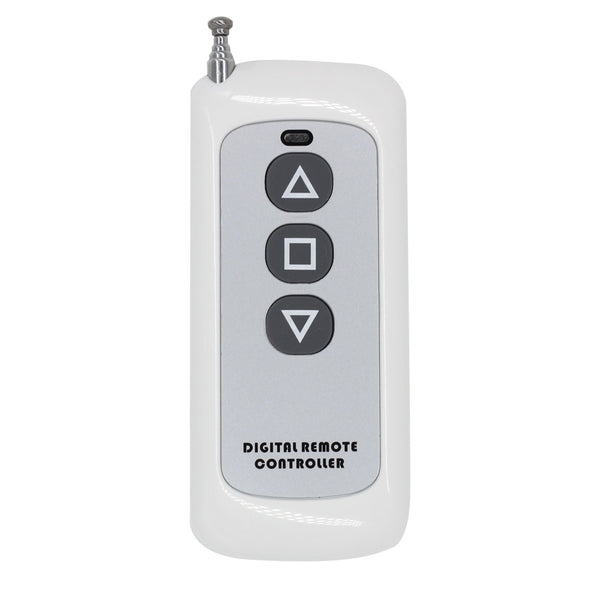

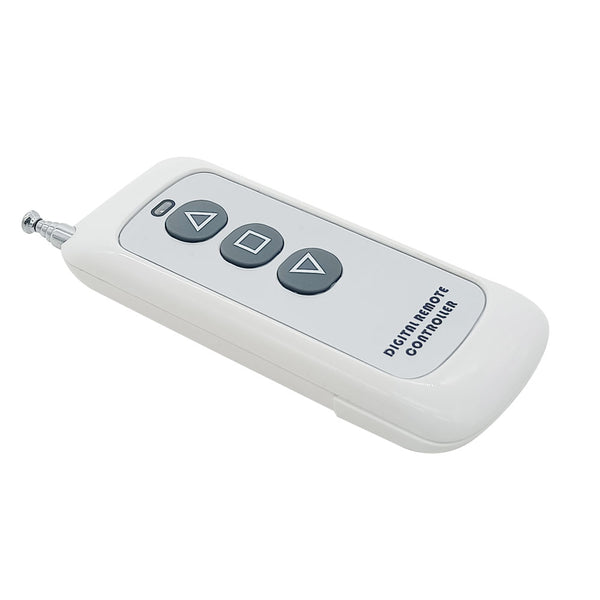

Parameter der Fernbedienung:
Modell: 0021126 (CP-3)
Kanal / Knopf: 3 (▲, ■, ▼)
Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
Standby-Strom: 4uA
Betriebsstrom: 14mA
Betriebsfrequenz: 433Mhz
Sendeentfernung: 500m / 1500ft (Theoretisch, Verlängerte teleskopische Antenne verdoppelt die Reichweite.)
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis +70 °C
Einheit Mass: 92 x 40 x 15 mm

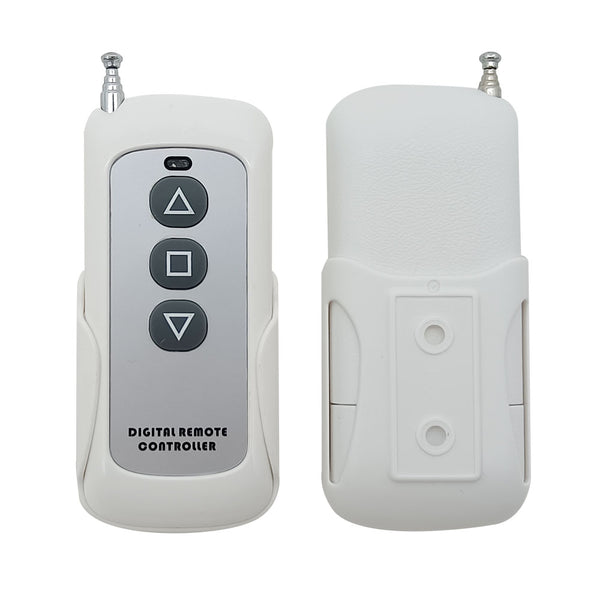

Mass von der Befestigungsbügel: 87 x 63 x 10 mm
Passende Fernbedienungen:
1) Momentanmodus (2-Tasten-Sender): C-2-2 (100M) / CP-2 (500M) / CV-2-2 (500M)
2) Verriegelungsmodus (3-Tasten-Sender): CQ-3-2 (50M) / C-3-2 (100M) / CP-3 (500M) / CG-3 (500M) / CB-3-2 (1000M)
Arbeitsentfernung:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der Sender CP-3 beispielsweise einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 500 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird es durch Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Der mit einer externen Antenne ausgestattete Empfänger hat einen größeren Arbeitsbereich als der mit einer internen Antenne ausgestattete Empfänger.
Einstellen des verschiedenen Kontrolle Modis:
Der Empfänger wird vor Verlassen des Werks in den Verriegelungsmodus versetzt. Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
Achtung: Nach dem Ändern des Steuermodus muss der Empfänger neu gestartet werden.
1) Einstellung der Modus Verriegelung: Drehen Sie den Modus-Kippschalter im Empfänger auf Position L.
Bedienung über den Sender CP-3 oder den Empfänger S1FC-DC:
Taste ▲ drücken: Motor dreht vorwärts / Linearantrieb fährt aus
Taste ▼ drücken: Motor dreht rückwärts / Linearantrieb fährt ein
Taste ■ drücken: Motor oder Linearantrieb stoppt
2) Einstellung der Modus Momentan: Drehen Sie den Modus-Kippschalter im Empfänger auf Position M.
Bedienung über den Sender CP-3 oder den Empfänger S1FC-DC:
Taste ▲ gedrückt halten: Motor dreht vorwärts / Linearantrieb fährt aus (stoppt beim Loslassen)
Taste ▼ gedrückt halten: Motor dreht rückwärts / Linearantrieb fährt ein (stoppt beim Loslassen)

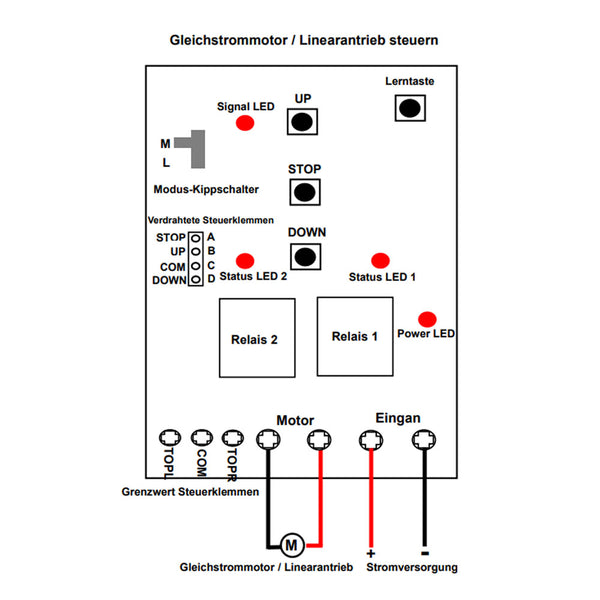

Grenzwert Steuerklemmen:
Unterstützt externe Geräte mit normalerweise geschlossenem Kontakt (z. B. Sensoren, Endschalter).
Betrieb:

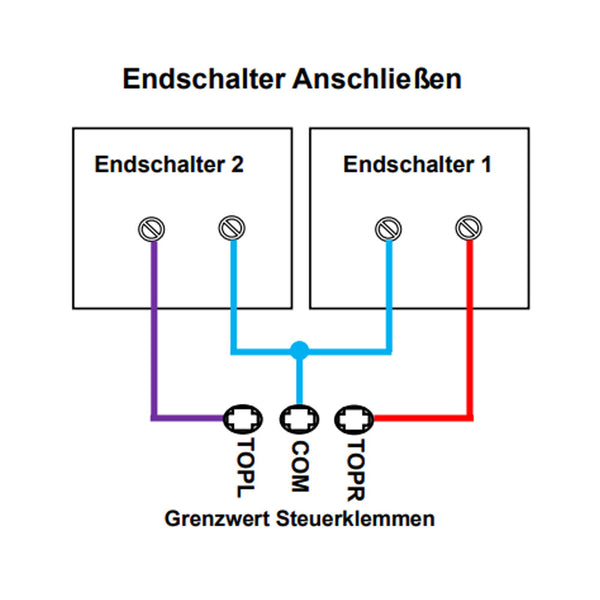

Schließen Sie einen normalerweise geschlossenen Endschalter an die Klemmen <TOPR> und <COM> an, und schließen Sie einen weiteren normalerweise geschlossenen Endschalter an die Klemmen <TOPL> und <COM> an.
Klemmen <TOPR> und <COM> trennen: Vorwärtsmotor/ausfahrender Linearantrieb stoppt automatisch.
Klemmen <TOPL> und <COM> trennen: Rückwärtsmotor/einfahrender Linearantrieb stoppt automatisch.

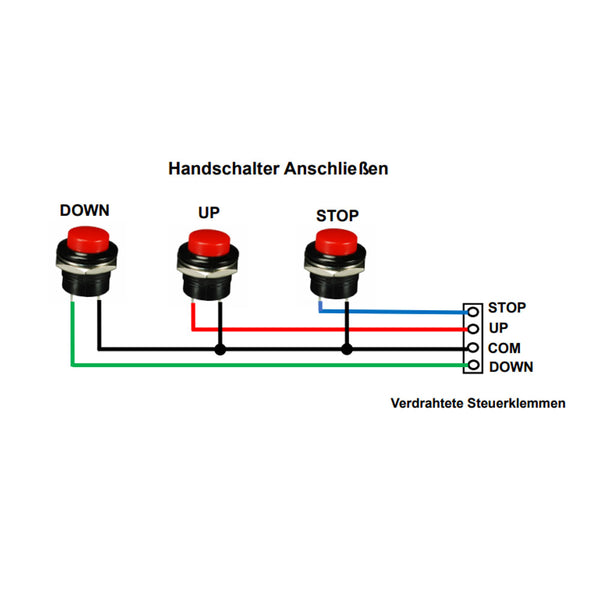

Verdrahtete Steuerklemmen:
Unterstützt externe Geräte mit normalerweise offenem Kontakt (z. B. Handschalter).
Betrieb:

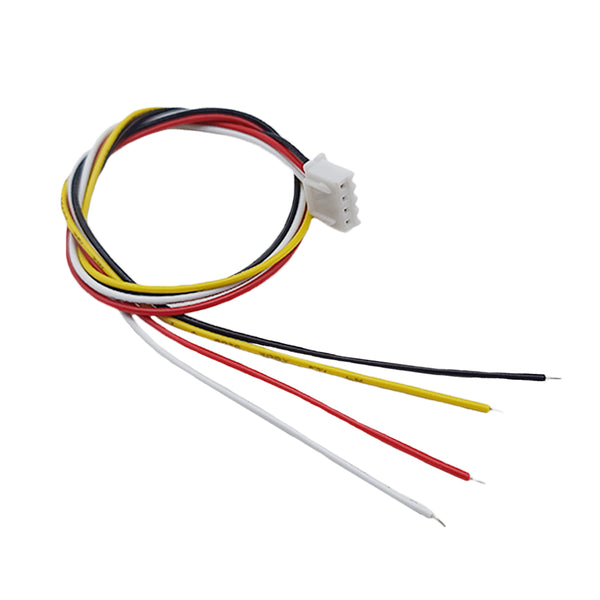

Schließen Sie drei Handschalter an die verdrahteten Steuerklemmen <STOP>, <UP>, <COM> und <DOWN> an.
1) Steuermodus Verriegelung:
Klemmen <UP> und <COM> verbinden: Motor dreht vorwärts / Linearantrieb fährt aus. Klemmen <STOP> und <COM> verbinden: Motor oder Linearantrieb stoppt.
Klemmen <DOWN> und <COM> verbinden: Motor dreht rückwärts / Linearantrieb fährt ein. Klemmen <STOP> und <COM> verbinden: Motor oder Linearantrieb stoppt.
2) Steuermodus Momentan:
Klemmen <UP> und <COM> verbinden: Motor dreht vorwärts / Linearantrieb fährt aus. Klemmen <UP> und <COM> trennen: Motor oder Linearantrieb stoppt.
Klemmen <DOWN> und <COM> verbinden: Motor dreht rückwärts / Linearantrieb fährt ein. Klemmen <DOWN> und <COM> trennen: Motor oder Linearantrieb stoppt.
