Lieferumfang:

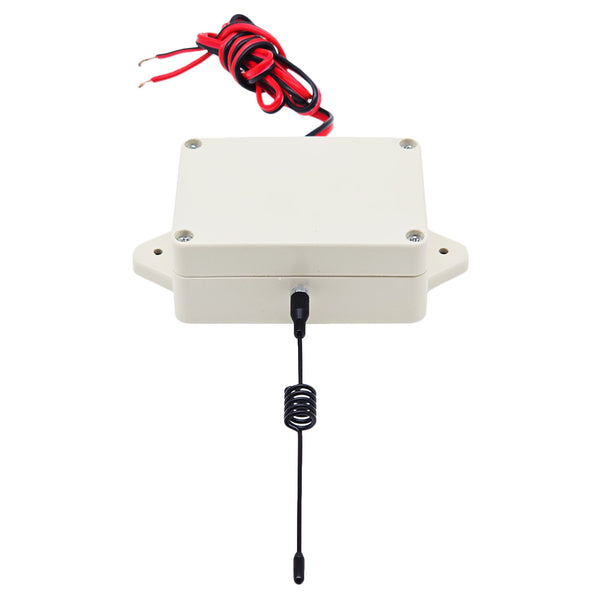

1 x Sender: CK-DC
1 x Bedienungsanleitung
Arbeitsprinzip:
Der Sender CK-DC ist eine spezielle Fernbedienung, die durch die Ein- und Ausschaltbedingungen von 12~24V DC-Strom aktiviert wird. Es hat zwei Eingangskabel zum Anschließen eines Gleichspannungs-Signals von einem Gerät, wie Steckdose, Warnhost, Detektor, Sensor, speicherprogrammierbaren Steuerung, Gleichstrom Sirene, Gleichstrom Leuchte oder anderen Gleichstrom Geräten.
Wenn an seine Eingangskabel eine Gleichspannung angelegt wird, sendet er ein Funksignal "ON". Wenn er aufhört, Gleichspannung zu empfangen, sendet er ein Funksignal "OFF".
Dieser Sender kann mit verschiedenen Arten von Empfängern kombiniert werden, um ein drahtloses Steuersystem zu bilden, das verwendet wird, um ein anderes Gerät drahtlos über ein DC-Spannungssignal oder ein DC-Ausgangssignal von einem Gerät zu steuern.
Anwendung:
Mit diesem Sender und Empfänger können Sie die AC oder DC Geräte über das Gleichspannung Signal eines anderen Geräts fernsteuern.
Wie drahtloses Beleuchtung Synchronisation System. SSie können eine DC-Lampe parallel an die Eingangskabel dieses Senders anschließen und eine weitere DC-Lampe an den Empfänger anschließen, und dann arbeiten die zwei Lampen synchron.
Wenn die erste DC-Lampe eingeschaltet wird, sendet der Sender ein Funksignal "ON". Wenn der Empfänger dieses Funksignal empfängt, aktiviert er sein Relais, um die zweite DC-Lampe einzuschalten.
Wenn die erste DC-Lampe ausgeschaltet wird, sendet der Sender ein Funksignal "OFF". Wenn der Empfänger dieses Funksignal empfängt, deaktiviert er sein Relais, um die zweite DC-Lampe auszuschalten.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Ausgelöst durch 12~24V Gleichstrom ON OFF.
Die drahtlose Funksignale können durch Wände, Böden, Türen oder Fenster.
Zuverlässige Kontrolle: Der Code besteht aus Tausenden verschiedener Kombinationen, und der Empfänger arbeitet nur mit dem Sender, der den gleichen Code verwendet.

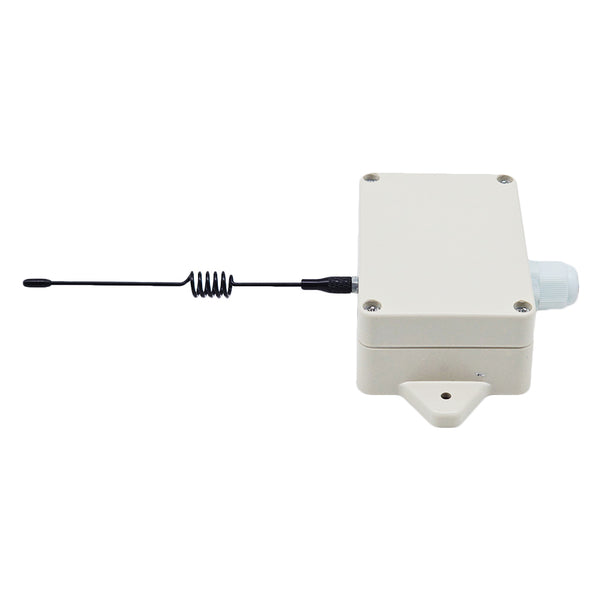

Wasserdicht: Der Sender hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Ein oder einige Sender können einen oder einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.
Parameter des Senders:
Modell: CK-DC

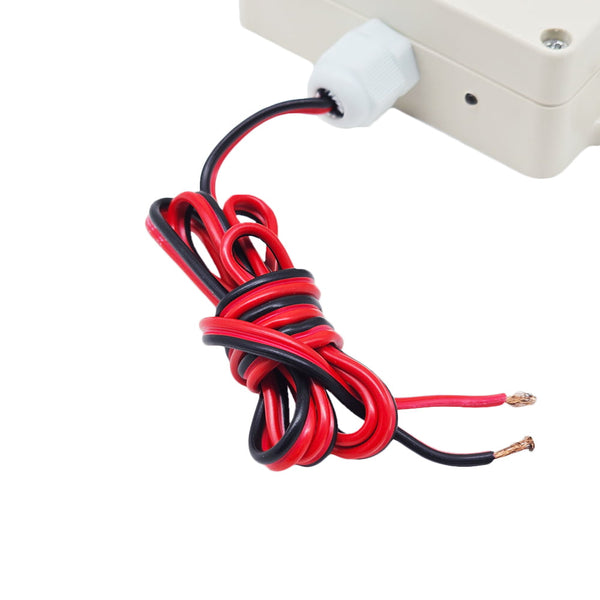

Mit 2 Eingangskabeln.
Keine Batterien sind für den Betrieb erforderlich.
Ausgelöst durch 12~24V Gleichspannungssignal.
Auslösung Methode: Wenn die Eingangskabel ein Gleichspannungssignal erhalten, blinkt nach 1 Sekunde die Signal-LED am Sender zuerst langsam einmal und dann schnell, und der Sender sendet das Funksignal "ON". Nach Abschluss der Übertragung blinkt die Signal-LED weiterhin langsam. Wenn die Eingangskabel das Gleichspannungssignal verlieren, sendet der Sender sofort das Funksignal "OFF". Nach Abschluss der Übertragung blinkt die Signal-LED 30 Sekunden lang langsam und erlischt anschließend.
Signalübertragungszeit: 1 Sekunde
Betriebsfrequenz: 433.92MHz (315 MHz kundenspezifisch)
Enkodierung Chip: PT2262 / SC2262
Sendeentfernung: 500m / 1500ft (Theoretisch)
Maße der PCB: 56 x 45 x 19 mm
Maße des Gehäuse: 83 x 58 x 34 mm
Arbeitsbereich:
Mit einem Empfänger (wie S1PXA-DC) bildet sich ein komplettes kit, der maximale Arbeitsabstand kann 1500 Fuß oder 500 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verwendung und Bedienung:
Wenn Sie das Gerät A über ein 12~24V Gleichspannungssignal des Geräts B steuern möchten, machen wie folgende:
1. Schließen Sie Gerät A an die Ausgangsklemme des Empfängers an.
2. Schließen Sie die DC-Ausgangsklemme von Gerät B an die Eingangsklemme des Senders an.
3. Wenn Gerät B ein Gleichspannungssignal an den Sender sendet, sendet der Sender ein Funksignal "ON". Wenn der Empfänger dieses Funksignal empfängt, aktiviert er sein Relais, um das Gerät A einzuschalten.
4. Wenn Gerät B kein Gleichspannungssignal mehr an den Sender sendet, sendet der Sender ein Funksignal "OFF". Wenn der Empfänger dieses Funksignal empfängt, deaktiviert er sein Relais, um das Gerät A auszuschalten.
