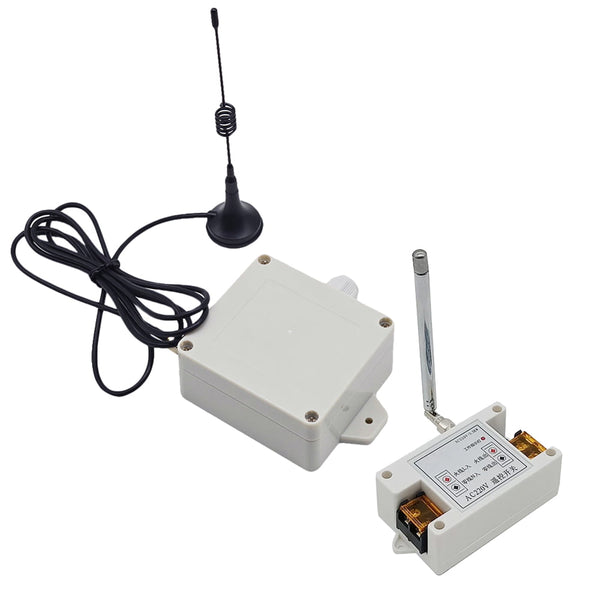

Lieferumfang:
1 x Empfänger: S1PXA-AC-ANT3
1 x Sender: CK-AC-1
1 x Bedienungsanleitung
Anwendung:
Mit dem Sender CK-AC-1 und dem Empfänger S1PXA-AC-ANT3 können Sie die AC Geräte über das Wechselspannung Signal eines anderen Geräts fernsteuern. Es kann zur synchronen drahtlosen Steuerung verschiedener Geräte im Haushalt, in der Industrie und in der Landwirtschaft verwendet werden, wie z. B. der drahtlosen Steuerung des Warnhosts und der Warnhupe, der drahtlosen Steuerung der Lichter, der drahtlosen Synchronisationssteuerung von Geräten usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Universalnetzteil: AC 85~240V
AC Stromversorgung Ausgang: Es kann Wechselstrom Geräte mit einer Spannung im Bereich von 85~240V AC steuern (z. B. AC Geräte mit 110V, 120V, 220V oder 240V).
Hohe Leistung: Es kann bei maximalem Strom 15A arbeiten.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

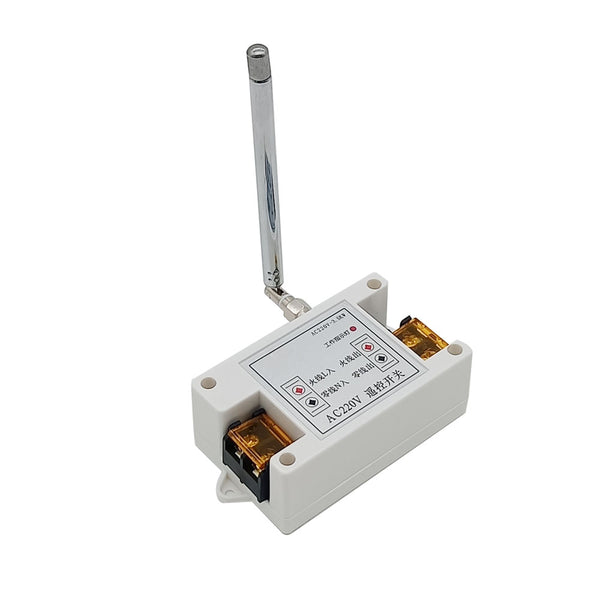

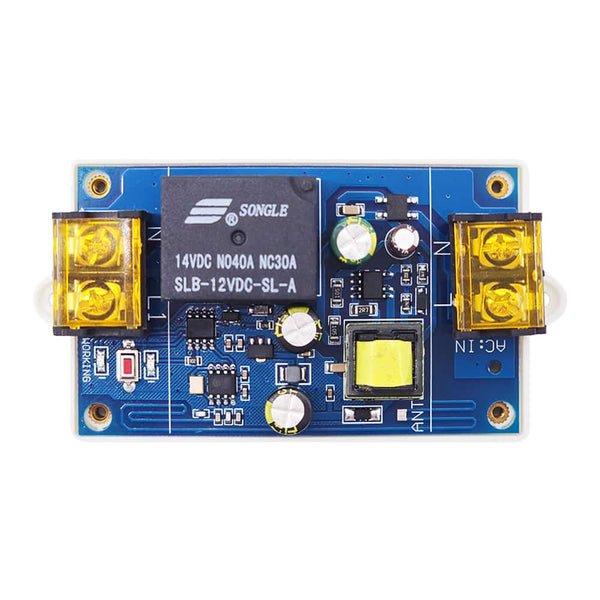

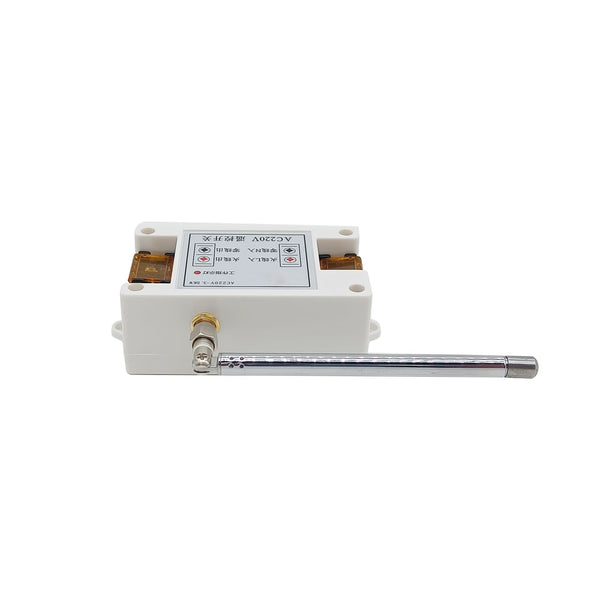

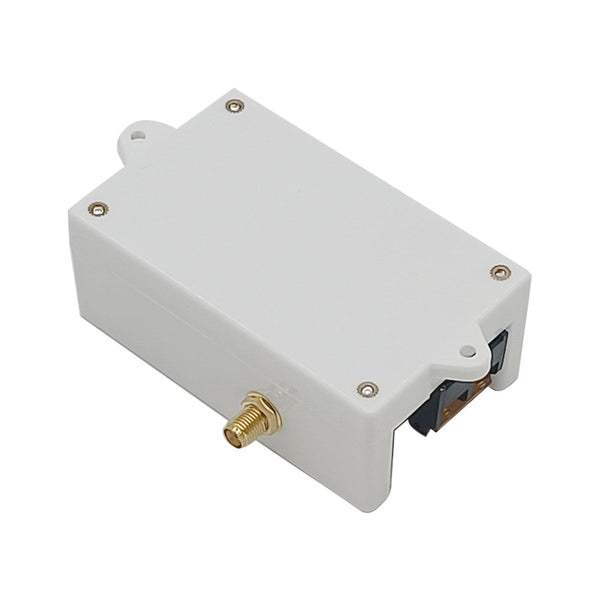

Empfängerparameter:

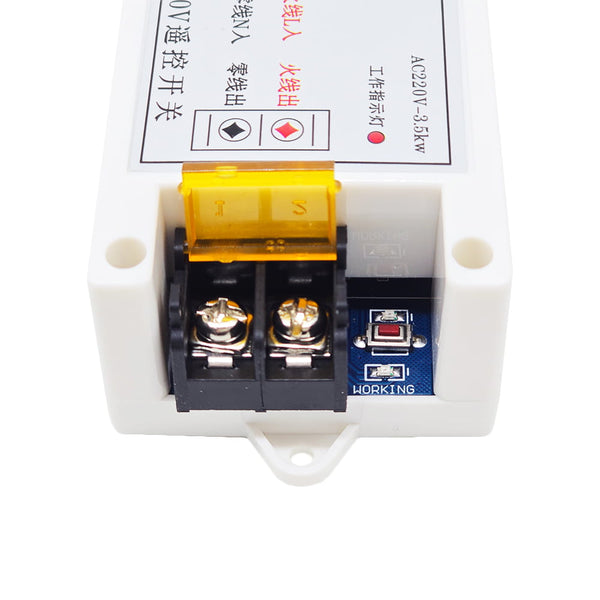

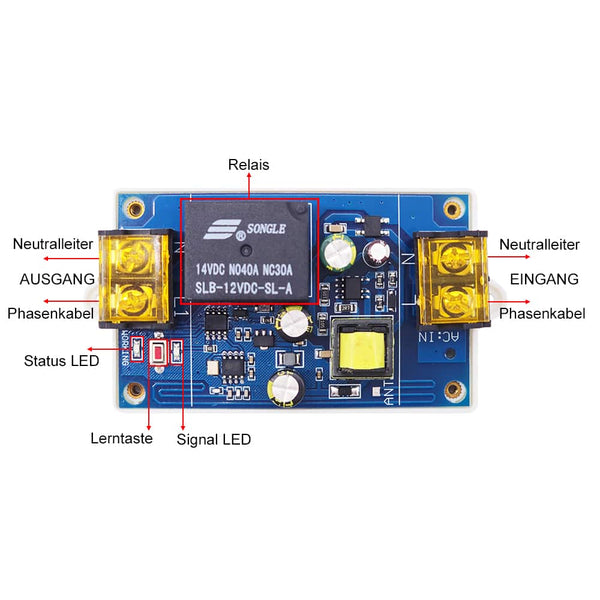

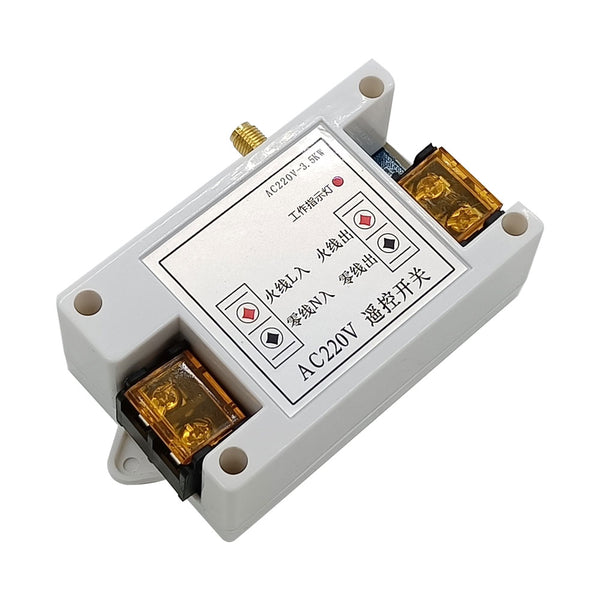

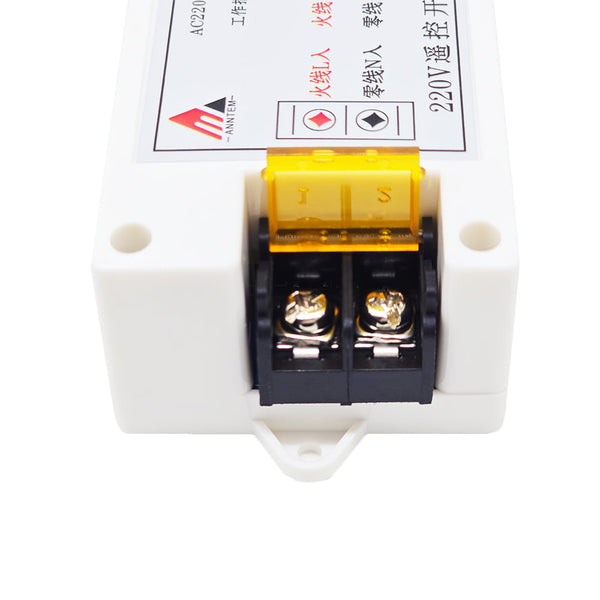

Modell: S1PXA-AC-ANT3
Betriebsspannung: 85V~240V AC
Ausgangsart: 85~240V AC (110V/120V/220V/240V), wie eingangsspannung
Betriebsfrequenz: 433.92MHz
Kanal: 1 Kanal
Statische Strom: ≤6mA
Maximaler Laststrom: 15A
Maximale Lastleistung: 1,5 KW bei 110V oder 3,5 KW bei 220V
Drahtbereich für die Terminals: 22-12 AWG
Arbeitsmodus: Verriegelung
Betriebstemperatur: -20°C to +70°C
Maße der PCB: 90 x 47 x 23 mm
Maße des Gehäuses: 96 x 50 x 33 mm

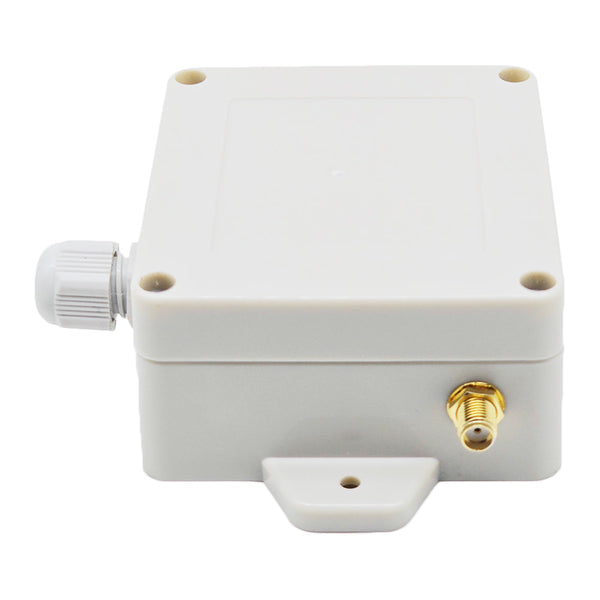

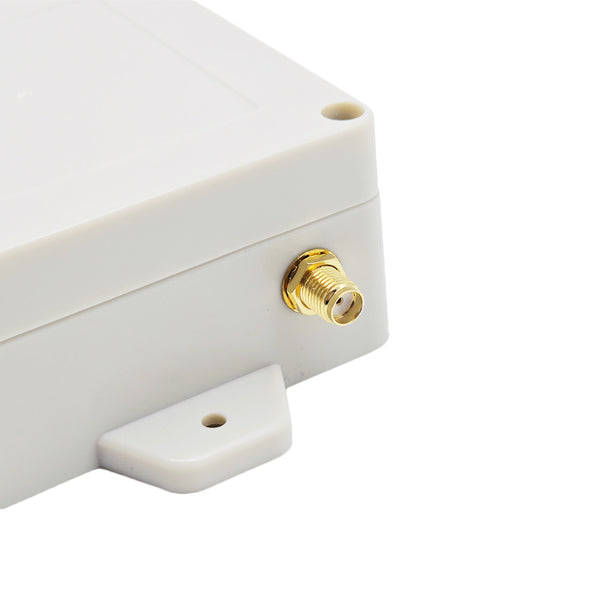

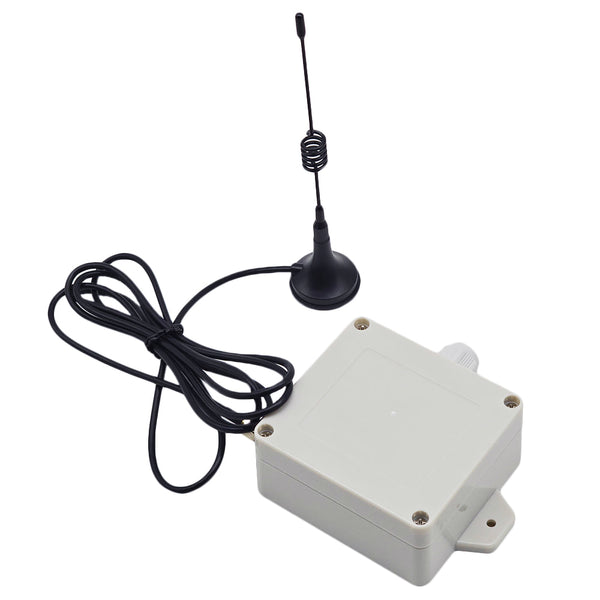

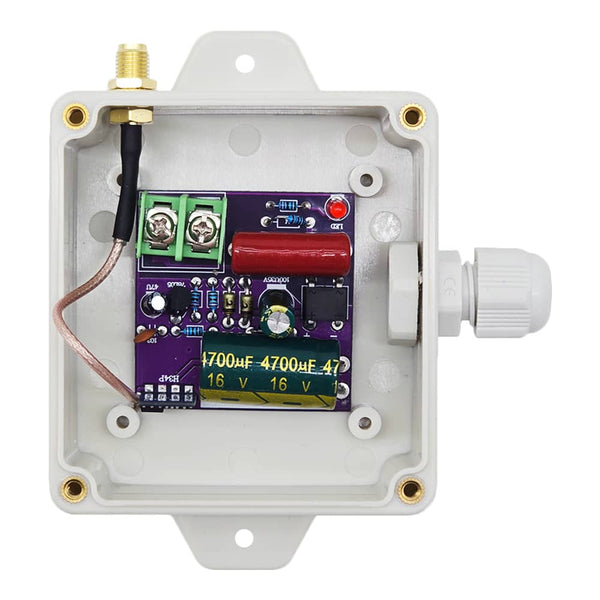

Senderparameter:

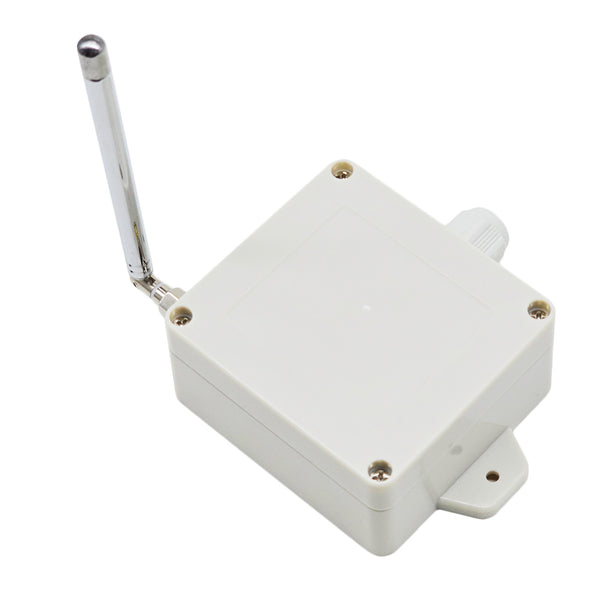

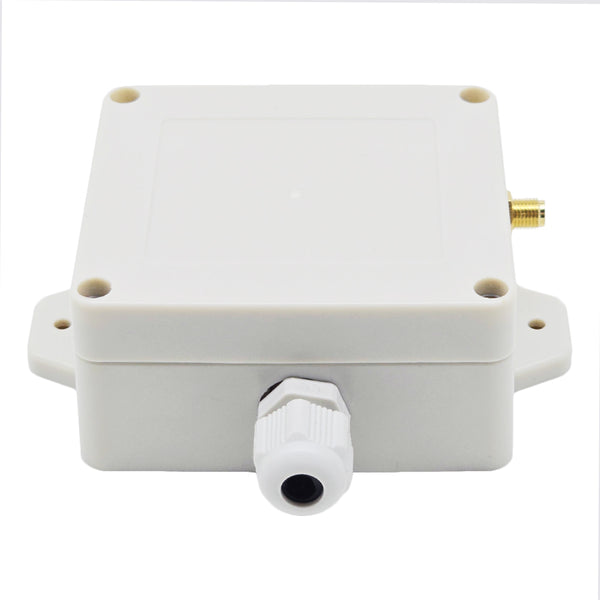

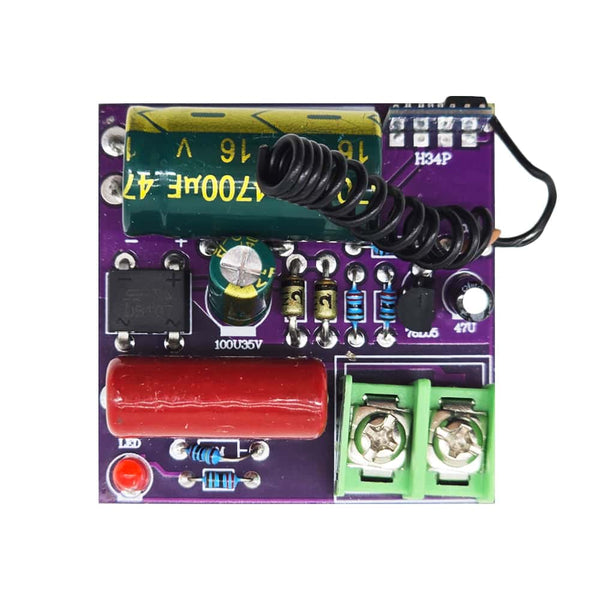

Modell: CK-AC-1
Mit zwei Eingangsklemmen.
Keine Batterien sind für den Betrieb erforderlich.
Ausgelöst durch 110~220V AC Signal.
Auslösung Methode: Wenn an den Eingangsklemmen eine Wechselspannung erhält.
Nach 1 Sekunde blinkt die Signal-LED am Sender schnell, und der Sender sendet das Funksignal "ON". Nach Abschluss der Übertragung leuchtet die Signal-LED dauerhaft.Wenn die Eingangsklemmen die Wechselspannung verlieren.
Nach 1 Sekunde blinkt die Signal-LED am Sender schnell, und der Sender sendet das Funksignal "OFF". Nach Abschluss der Übertragung erlischt die Signal-LED anschließend.
Signalübertragungszeit: 1 Sekunde
Betriebsfrequenz: 433.92MHz (315 MHz kundenspezifisch)
Enkodierung Chip: PT2262 / SC2262
Sendeentfernung: 200m / 600ft (Theoretisch)
Maße der PCB: 41 x 41 x 16 mm
Maße des Gehäuse: 78 x 71 x 37 mm
Arbeitsbereich:
Mit einem Empfänger (wie S1PXA-AC-ANT3) bildet sich ein komplettes kit, der maximale Arbeitsabstand kann 600 Fuß oder 200 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Arbeitsprinzip:
Der Sender CK-AC-1 ist eine spezielle Fernbedienung, die durch die Ein- und Ausschaltbedingungen von 110V~220V AC Strom aktiviert wird. Es verfügt über 2 Eingangsklemmen zum Anschließen eines Wechselspannung Signals von einem Gerät, wie Warnhost, Detektor, Sensor, speicherprogrammierbaren Steuerung, Wechselstrom Sirene, Wechselstrom Leuchte oder anderen Wechselstrom Geräten.
Wenn an den Eingangsklemmen eine Wechselspannung angelegt wird, sendet es ein Funksignal "ON". Wenn es aufhört, Wechselspannung zu empfangen, sendet es ein Funksignal "OFF".
Dieser Sender kann mit verschiedenen Arten von Empfängern kombiniert werden, um ein drahtloses Steuersystem zu bilden, das verwendet wird, um ein anderes Gerät drahtlos über ein AC-Spannungssignal oder ein AC-Ausgangssignal von einem Gerät zu steuern.

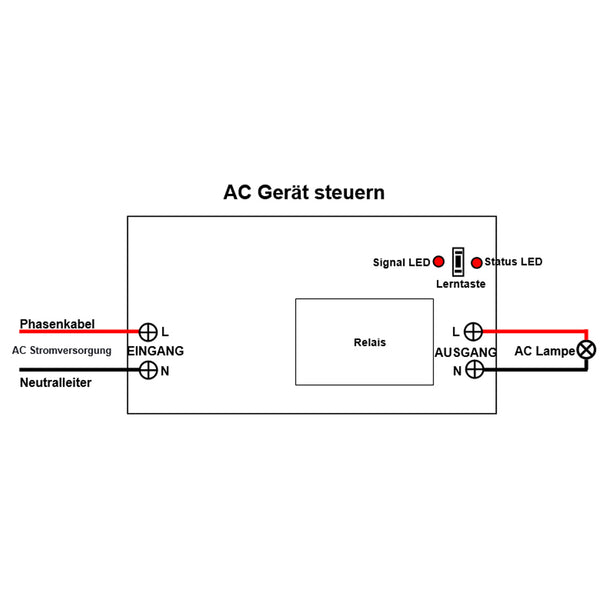

Verwendung und Bedienung:
Wenn Sie das Gerät A über ein 110~220V Wechselstromsignal des Geräts B steuern möchten, machen wie folgende:
1. Schließen Sie Gerät A an die Ausgangsklemme des Empfängers an.
2. Schließen Sie die AC-Ausgangsklemme von Gerät B an die Eingangsklemme des Senders an.
3. Wenn Gerät B ein Wechselstromsignal an den Sender sendet, sendet der Sender ein Funksignal "ON". Wenn der Empfänger dieses Funksignal empfängt, aktiviert er sein Relais, um das Gerät A einzuschalten.
4. Wenn Gerät B kein Wechselstromsignal mehr an den Sender sendet, sendet der Sender ein Funksignal "OFF". Wenn der Empfänger dieses Funksignal empfängt, deaktiviert er sein Relais, um das Gerät A auszuschalten.
