Lieferumfang:
1 x Sender: CK-AC-2
1 x Bedienungsanleitung
Arbeitsprinzip:
Der Sender CK-AC-2 ist eine spezielle Fernbedienung, die durch die Ein- und Ausschaltbedingungen von 110V~220V AC Strom aktiviert wird. Es hat ein zweiadriges Eingangskabel oder ein zweiadriges Kabel mit Netzstecker zum Anschließen eines Wechselspannungs-Signals von einem Gerät, wie Steckdose, Warnhost, Detektor, Sensor, speicherprogrammierbaren Steuerung, Wechselstrom Sirene, Wechselstrom Leuchte oder anderen Wechselstrom Geräten.
Wenn an sein Eingangskabel eine Wechselspannung angelegt wird, sendet es ein Funksignal "ON". Wenn es aufhört, Wechselspannungsignale zu empfangen, sendet es ein Funksignal "OFF".
Dieser Sender kann mit verschiedenen Arten von Empfängern kombiniert werden, um ein drahtloses Steuersystem zu bilden, das verwendet wird, um ein anderes Gerät drahtlos über ein AC-Spannungssignal oder ein AC-Ausgangssignal von einem Gerät zu steuern.
Anwendung:
Mit diesem Sender und Empfänger können Sie die AC oder DC Geräte über das Wechselspannung Signal eines anderen Geräts fernsteuern.
Wie drahtloses Beleuchtung Synchronisation System. Sie können eine AC-Lampe parallel an das Eingangskabel dieses Senders anschließen und eine weitere AC-Lampe an den Empfänger anschließen, und dann arbeiten die zwei Lampen synchron.
Wenn die erste AC-Lampe eingeschaltet wird, sendet der Sender ein Funksignal "ON". Wenn der Empfänger dieses Funksignal empfängt, aktiviert er sein Relais, um die zweite AC-Lampe einzuschalten.
Wenn die erste AC-Lampe ausgeschaltet wird, sendet der Sender ein Funksignal "OFF". Wenn der Empfänger dieses Funksignal empfängt, deaktiviert er sein Relais, um die zweite AC-Lampe auszuschalten.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Ausgelöst durch Wechselstrom ON OFF.
Die drahtlose Funksignale können durch Wände, Böden, Türen oder Fenster.
Zuverlässige Kontrolle: Der Code besteht aus Tausenden verschiedener Kombinationen, und der Empfänger arbeitet nur mit dem Sender, der den gleichen Code verwendet.

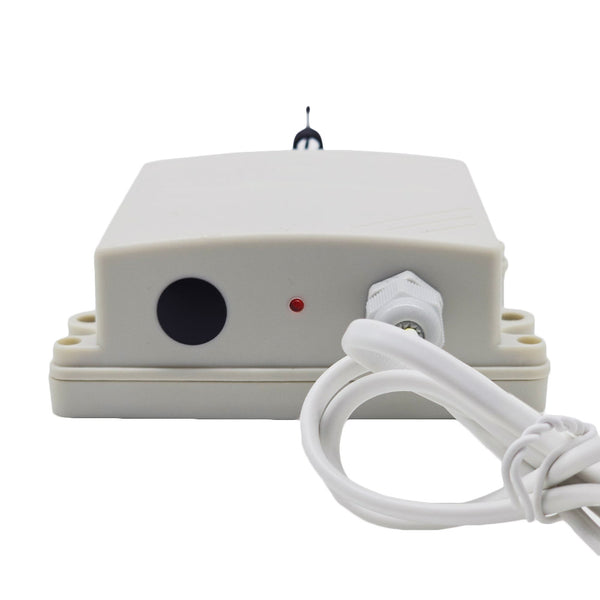

Wasserdicht: Der Sender hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Ein oder einige Sender können einen oder einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.
Parameter des Senders:
Modell: CK-AC-2
Ausgestattet mit einem Zweidraht-Eingangsleiter oder einem zweidrähtigen Stromkabel mit Stecker.
Keine Batterien sind für den Betrieb erforderlich.
Ausgelöst durch 110~220V AC Signal.
Auslösung Methode: Wenn das Eingangskabel ein Wechselspannungsignal erhält. Nach 1 Sekunde blinkt die Signal-LED am Sender schnell, und der Sender sendet das Funksignal "ON". Nach Abschluss der Übertragung leuchtet die Signal-LED dauerhaft. Wenn das Eingangskabel das Wechselspannungsignal verliert. Nach 1 Sekunde blinkt die Signal-LED am Sender schnell, und der Sender sendet das Funksignal "OFF". Nach Abschluss der Übertragung blinkt die Signal-LED einmal und erlischt anschließend.
Signalübertragungszeit: 1 Sekunde
Betriebsfrequenz: 433.92MHz (315 MHz kundenspezifisch)
Enkodierung Chip: EV1527
Sendeentfernung: 500m / 1500ft (Theoretisch)
Maße der PCB: 73 x 73 x 19 mm

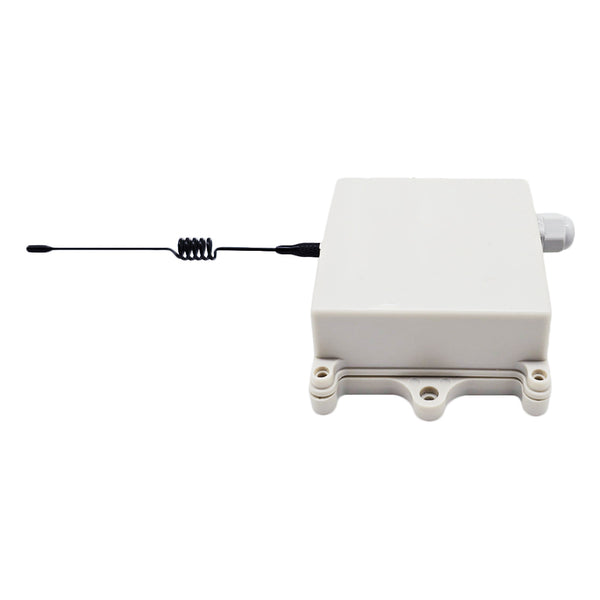

Maße des Gehäuse: 110 x 86 x 40 mm
Arbeitsbereich:
Mit einem Empfänger (wie S1PXA-AC-ANT3) bildet sich ein komplettes kit, der maximale Arbeitsabstand kann 1500 Fuß oder 500 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verwendung und Bedienung:
Wenn Sie das Gerät A über ein 110~220V Wechselstromsignal des Geräts B steuern möchten, machen wie folgende:
1. Schließen Sie Gerät A an die Ausgangsklemme des Empfängers an.
2. Schließen Sie die AC-Ausgangsklemme von Gerät B an die Eingangsklemme des Senders an.
3. Wenn Gerät B ein Wechselstromsignal an den Sender sendet, sendet der Sender ein Funksignal "ON". Wenn der Empfänger dieses Funksignal empfängt, aktiviert er sein Relais, um das Gerät A einzuschalten.
4. Wenn Gerät B kein Wechselstromsignal mehr an den Sender sendet, sendet der Sender ein Funksignal "OFF". Wenn der Empfänger dieses Funksignal empfängt, deaktiviert er sein Relais, um das Gerät A auszuschalten.
