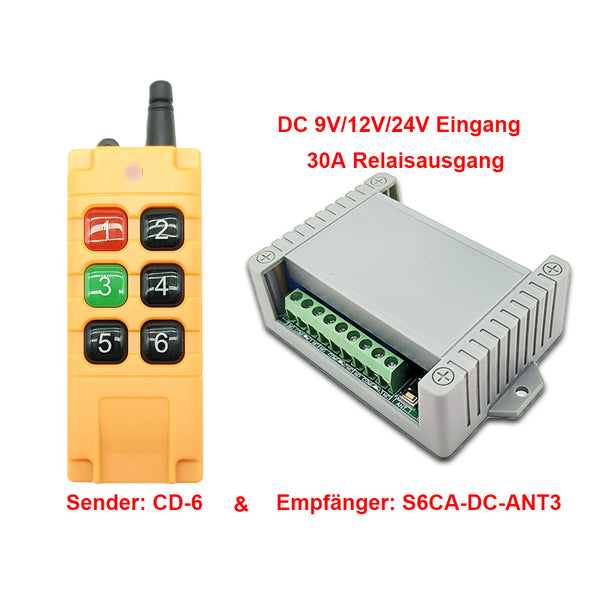

Kompletter 6-Kanal Funkschalter mit potentialfreiem Ausgang, bestehend aus einem Empfänger S6CA-DC-ANT3 und einem Sender CD-6. Vielseitig einsetzbar, geeignet für Haushalt, Industrie und Fahrzeuge zur Steuerung von AC- und DC-Geräten.
Lieferumfang:
1 x Empfänger: S6CA-DC-ANT3
1 x Sender: CD-6
1 x Bedienungsanleitung
« Merkmal:
þ Drahtlose Steuerung, einfach zu installieren
þ Vier wählbare Betriebsspannungen: DC 6V / 9V / 12V / 24V
þ Relaisausgang - steuert DC und AC Geräte
þ 6 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Selbstsichernd + Momentan, Momentan + Verriegelung
þ Externe Antenne für größere Arbeitsbereich
þ Integrierter Schutz vor Überstrom und Gegenstrom
þ Mehrere Empfänger/Sender störungsfrei im selben Bereich nutzbar
Technische Daten - Empfänger S6CA-DC-ANT3
○ Modell: S6CA-DC-ANT3
○ Betriebsspannung: 6V / 9V / 12V / 24V DC, die Betriebsspannung muss angegeben werden bei der Bestellung.
○ Arbeitsfrequenz: 433.92 MHz
○ Statische Strom: ≤10mA
○ Kanal: 6 CH
○ Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
○ Maximale Last: 240VAC oder 28VDC, 30A / Kanal
○ 6 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Selbstsichernd + Momentan, Momentan + Verriegelung
○ Drahtbereich für die Terminals: 22-12 AWG
○ Betriebstemperatur: -20°C bis +70°C
○ Maße der PCB: 75 x 58 x 16 mm
○ Maße des Gehäuses: 95 x 62 x 28 mm
Technische Daten - Sender CD-6
○ Modell: 0021088 (CD-6)
○ Kanal / Knopf: 6 (1, 2, 3, 4, 5, 6 / Drei "ON", Drei "OFF")
○ Betriebsspannung: 9V (1 x 6F22-9V Batterie, 12 Monate Laufzeit)
○ Betriebsstrom: 30mA
○ Betriebsfrequenz: 433.92 Mhz
○ Enkodierung Chip: SC2260-R4
○ Sendeentfernung: 1000m / 3000ft (Theoretisch)
○ Anpassung Modus: ASK
○ Betriebstemperatur: -20 °C bis +70 °C
○ Einheit Mass: 150 x 50 x 30 mm
Arbeitsentfernung:
Der Empfänger und der Sender CD-6 bilden einen kompletten Kit, der maximale Arbeitsabstand kann 3000 Fuß oder 1000 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
| Modus | Einstellmethode | Sender | Betrieb |
| Selbstsichernd | Empfänger im Lernzustand → Taste 1 am Sender drücken | CD-6 | Taste 1 drücken: Relais 1 aktiviert, Lampe 1 EIN. Taste 1 erneut drücken: Relais 1 deaktiviert, Lampe 1 AUS. …… Taste 6 drücken: Relais 6 aktiviert, Lampe 6 EIN. Taste 6 erneut drücken: Relais 6 deaktiviert, Lampe 6 AUS. |
| Momentan | Empfänger im Lernzustand → Taste 2 am Sender drücken | Taste 1 gedrückt halten: Relais 1 aktiviert, Lampe 1 EIN. Taste 1 loslassen: Relais 1 deaktiviert, Lampe 1 AUS. …… Taste 6 gedrückt halten: Relais 6 aktiviert, Lampe 6 EIN. Taste 6 loslassen: Relais 6 deaktiviert, Lampe 6 AUS. |
|
| Verriegelung | Empfänger im Lernzustand → Taste 3 am Sender drücken | Taste 1 drücken: Relais 1 aktiviert, Lampe 1 EIN; die anderen 5 Relais deaktiviert, die anderen 5 Lampen AUS. …… Taste 6 drücken: Relais 6 aktiviert, Lampe 6 EIN; die anderen 5 Relais deaktiviert, die anderen 5 Lampen AUS. |
|
| Selbstsichernd (Kanäle 1~3) + Momentan (Kanäle 4~6): Empfänger im Lernzustand → Taste 4 am Sender drücken | |||
| Selbstsichernd (Kanal 1) + Momentan (Kanäle 2~6): Empfänger im Lernzustand → Taste 5 am Sender drücken | |||
| Verriegelung (Kanäle 1~2) + Momentan (Kanäle 3~6): Empfänger im Lernzustand → Taste 6 am Sender drücken | |||
Anwendungsbereiche:
Der Funkschalter eignet sich zur drahtlosen Steuerung von Geräten an Land, zu Wasser und in der Luft: Lichter, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Schlösser, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm, Sirenen, Geschäftsschilder und weitere AC/DC Geräte.
Hinweis: Ausführlichere Bedienungshinweise finden Sie in der beiliegenden Bedienungsanleitung.
