Lieferumfang:

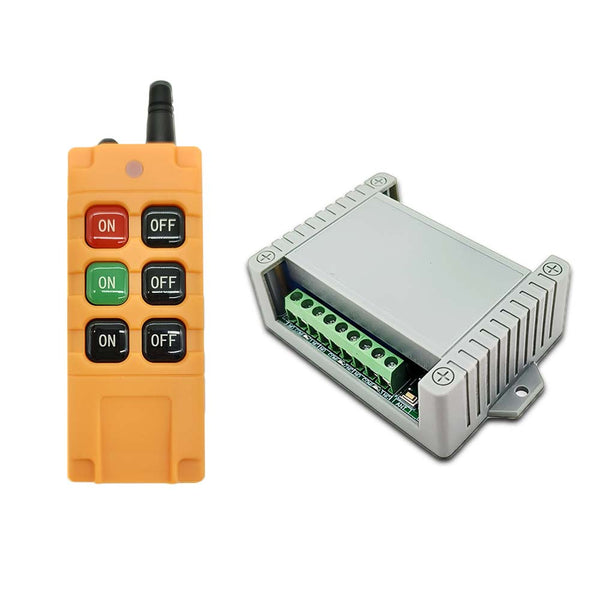

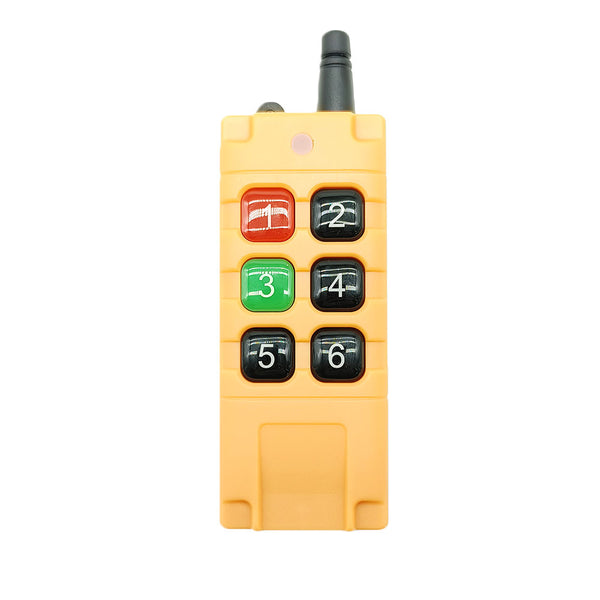

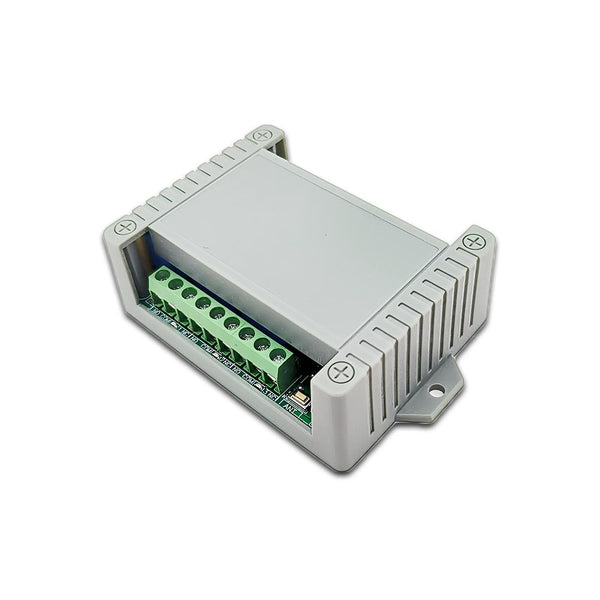

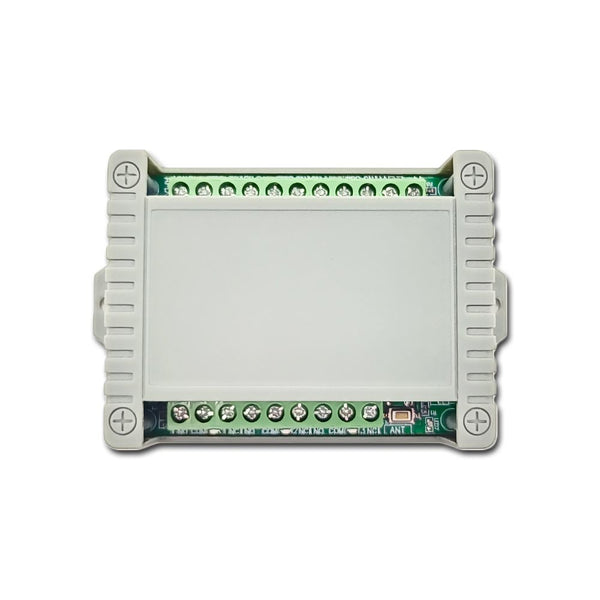

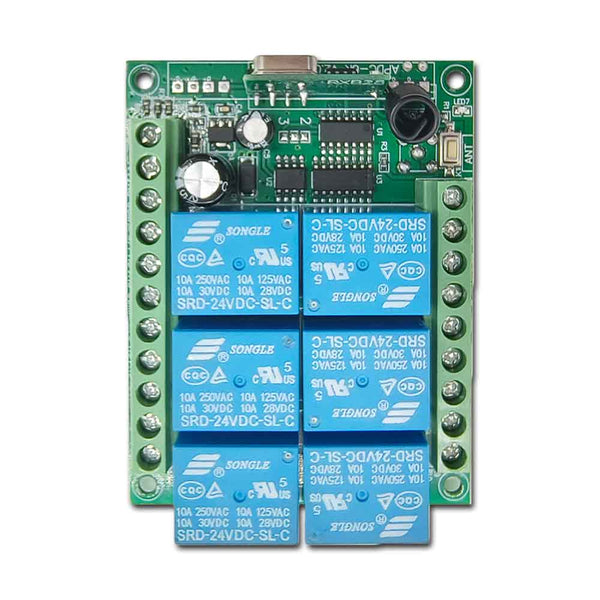

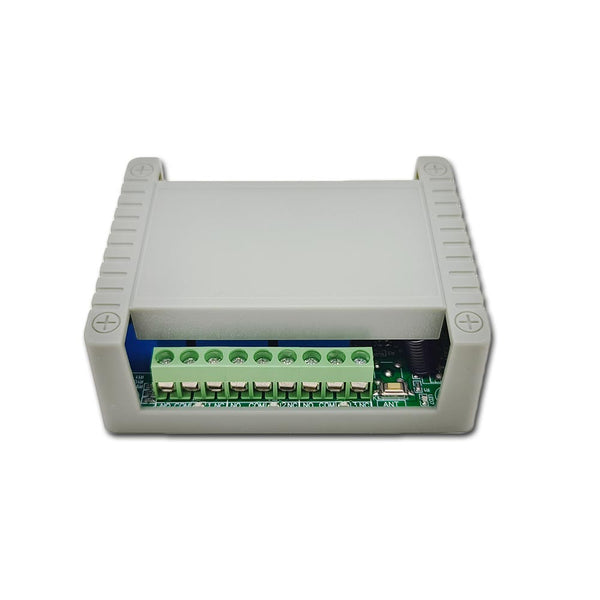

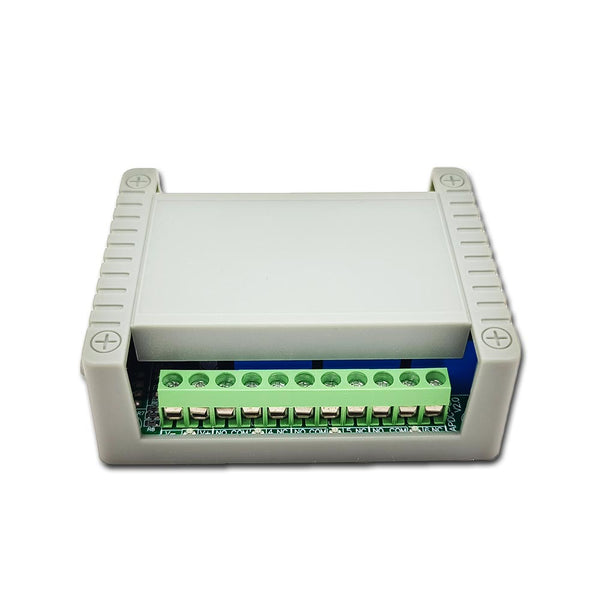

1 x Empfänger: S6CA-DC-ANT3

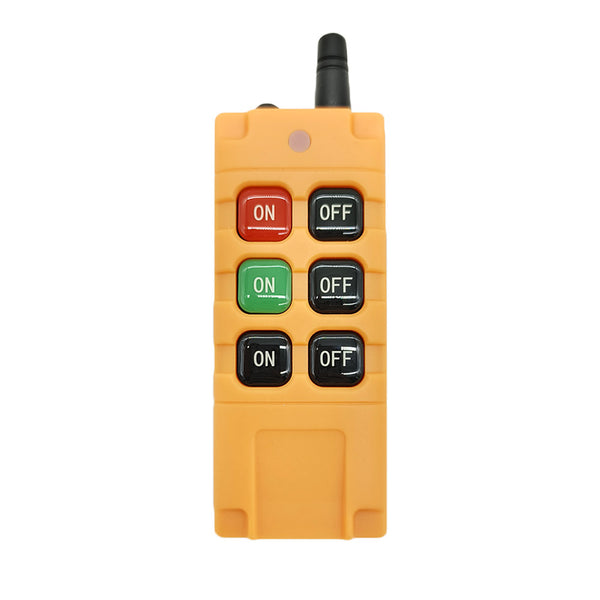

1 x Sender: CD-6
1 x Bedienungsanleitung
Anwendung:
Dieser Empfänger S6CA-DC-ANT3 und der Sender CD-6 bilden ein Empfänger Sender System. Dieses System kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann verschiedene DC oder AC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Vier Betriebs spannungs versionen: DC 6V, 9V, 12V, 24V optional.

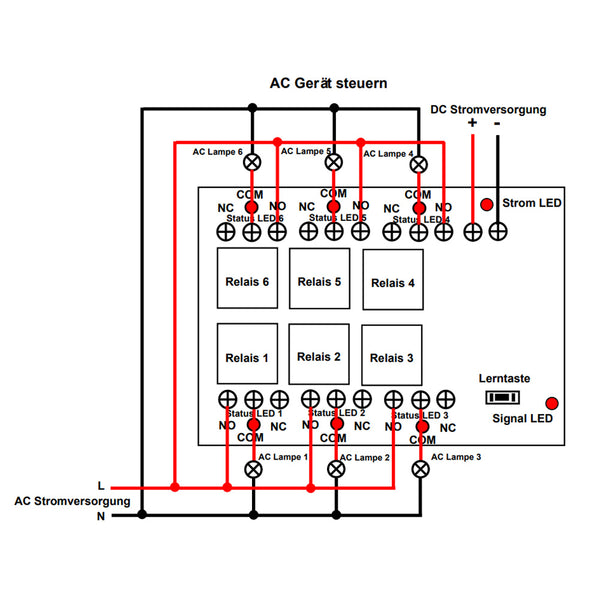

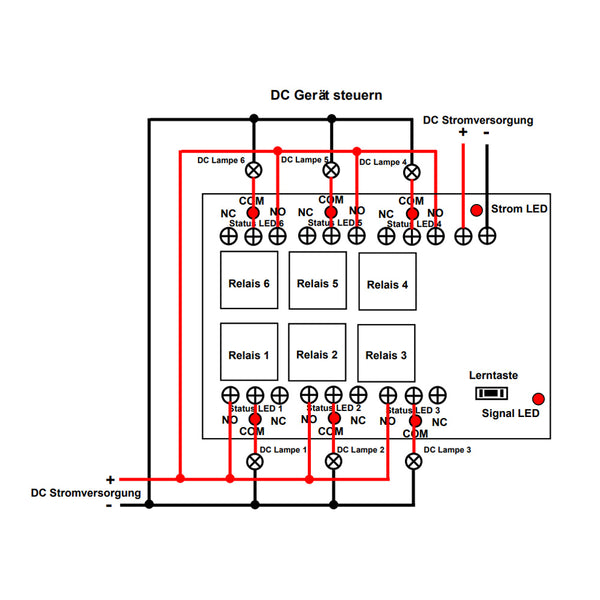

Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

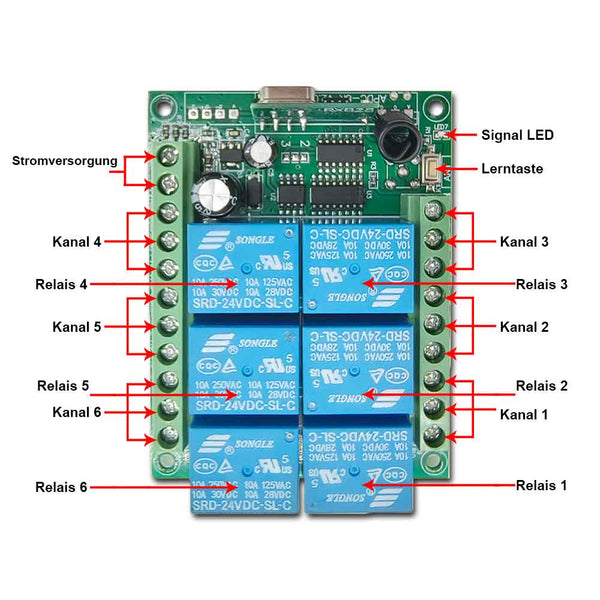

Empfängerparameter:
Modell: S6CA-DC-ANT3
Betriebsspannung: 6V DC (Modell S6CA-DC06), oder 9±1V DC (Modell S6CA-DC09), oder 12±1V DC (Modell S6CA-DC12), oder 24±2V DC (Modell S6CA-DC24), die Betriebsspannung muss angegeben werden bei der Bestellung.
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤10mA
Kanal: 6 CH
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Maximale Lastspannung des Relais: 240VAC oder 28VDC
Maximaler Laststrom des Relais: 30A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
6 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Selbstsichernd + Momentan, Momentan + Verriegelung
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 75 x 58 x 16 mm
Maße des Gehäuse: 95 x 62 x 28 mm
Senderparameter:
Modell: 0021088 (CD-6)
Kanal / Knopf: 6 (1, 2, 3, 4, 5, 6 / Drei "ON", Drei "OFF")

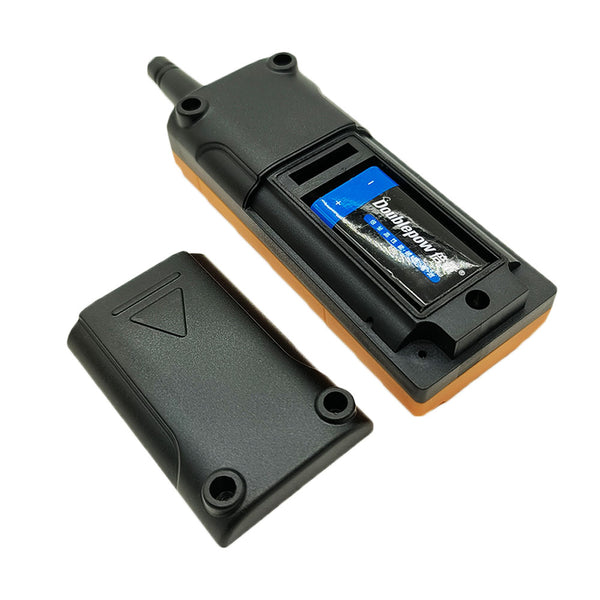

Betriebsspannung: 9V (1 x 6F22-9V Batterie, 12 Monate Laufzeit)
Betriebsstrom: 30mA
Betriebsfrequenz: 433.92Mhz
Enkodierung Chip: SC2260-R4
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 1000 Meter / 3000 Fuß (theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 150 x 50 x 30 mm
Arbeitsentfernung:
Der Empfänger und der Sender CD-6 bilden einen kompletten Kit, der maximale Arbeitsabstand kann 3000 Fuß oder 1000 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
1) Einstellung der Modus Selbstsichernd: Wenn der Empfänger im Stand des Lernstatus ist, drücken Sie die Taste 1 am Sender.
Der Betrieb des Selbsthemmung modus mit dem Sender CD-6:
Drücken Sie die Taste 1 am Sender: Das Relais 1 im Empfänger wird aktiviert und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie erneut die Taste 1: Das Relais 1 wird deaktiviert und die angeschlossene Lampe 1 wird ausgeschaltet.
............
Drücken Sie die Taste 6 am Sender: Das Relais 6 im Empfänger wird aktiviert und die angeschlossene Lampe 6 wird eingeschaltet.
Drücken Sie erneut die Taste 6: Das Relais 6 wird deaktiviert und die angeschlossene Lampe 6 wird ausgeschaltet.
2) Einstellung der Modus Momentan: Wenn der Empfänger im Stand des Lernstatus ist, drücken Sie die Taste 2 am Sender.
Der Betrieb des Momentan modus mit dem Sender CD-6:
Drücken und halten Sie die Taste 1 am Sender: Das Relais 1 im Empänger wird aktiviert und die angeschlossene Lampe 1 wird eingeschaltet.
Lassen Sie die Taste 1 los: Das Relais 1 wird deaktiviert und die angeschlossene Lampe 1 wird ausgeschaltet.
............
Drücken und halten Sie die Taste 6 am Sender: Das Relais 6 im Empänger wird aktiviert und die angeschlossene Lampe 6 wird eingeschaltet.
Lassen Sie die Taste 6 los: Das Relais 6 wird deaktiviert und die angeschlossene Lampe 6 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Wenn der Empfänger im Stand des Lernstatus ist, drücken Sie die Taste 3 am Sender.
Der Betrieb des Verriegelung modus mit dem Sender CD-6:
Drücken Sie die Taste 1 am Sender: Das Relais 1 im Empfänger wird aktiviert und die angeschlossene Lampe 1 wird eingeschaltet; Die anderen 5 Relais wird deaktiviert und die anderen 5 angeschlossene Lampen wird ausgeschaltet.
............
Drücken Sie die Taste 6 am Sender: Das Relais 6 im Empfänger wird aktiviert und die angeschlossene Lampe 6 wird eingeschaltet; Die anderen 5 Relais wird deaktiviert und die anderen 5 angeschlossene Lampen wird ausgeschaltet.
4) Einstellung der Modus Selbstsichernd (Kanäle 1~3) + Momentan (Kanäle 4~6): Wenn der Empfänger im Stand des Lernstatus ist, drücken Sie die Taste 4 am Sender.
5) Einstellung der Modus Selbstsichernd (Kanal 1) + Momentan (Kanäle 2~6): Wenn der Empfänger im Stand des Lernstatus ist, drücken Sie die Taste 5 am Sender.
6) Einstellung der Modus Verriegelung (Kanäle 1~2) + Momentan (Kanäle 3~6): Wenn der Empfänger im Stand des Lernstatus ist, drücken Sie die Taste 6 am Sender.
