DC 10~80V Große Reichweite Fernsteuerung Empfänger mit 4 Relaisausgang (Modell 0020446)

Kompletter 4-Kanal Funkschalter mit potentialfreiem Ausgang, bestehend aus einem Empfänger S4PU-DC-ANT3 und einem Sender CB-4. Vielseitig einsetzbar, robuste wasserdichte Bauweise, geeignet für Haushalt, Industrie und Fahrzeuge zur Steuerung von AC- und DC-Geräten.

Lieferumfang:
1 x Empfänger: S4PU-DC-ANT3
1 x Sender: CB-4
1 x Bedienungsanleitung

« Merkmal:
þ Drahtlose Steuerung, einfach zu installieren

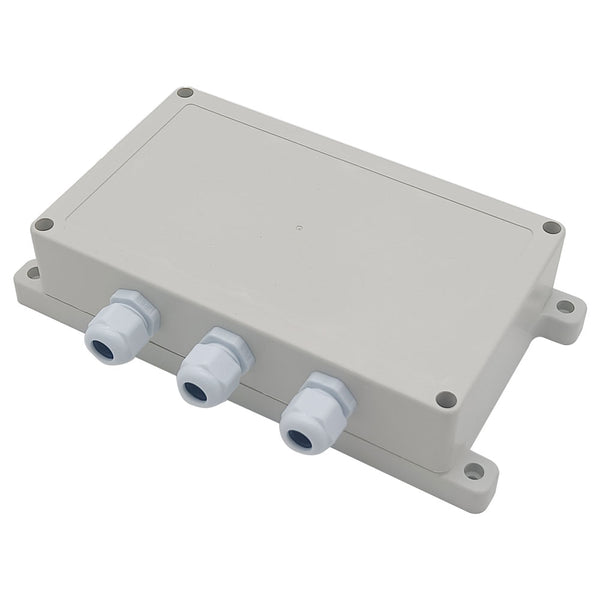

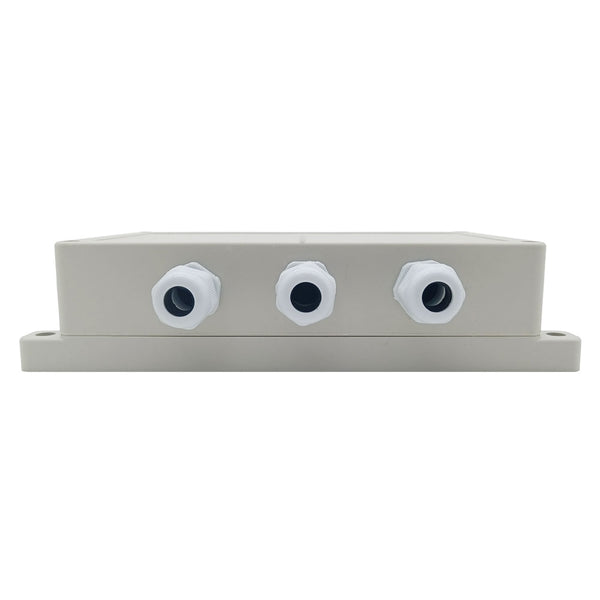

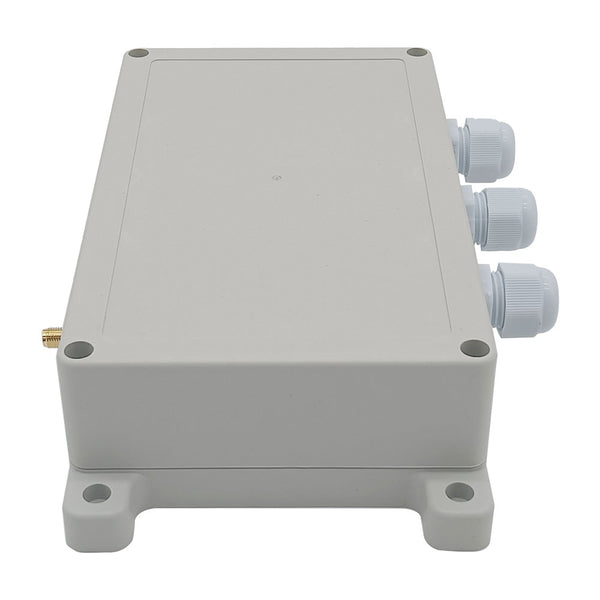

þ Wasserdichtes Gehäuse und wasserdichter Steckverbinder für Außenbereich geeignet
þ Betriebsspannungsbereich DC 10~80V

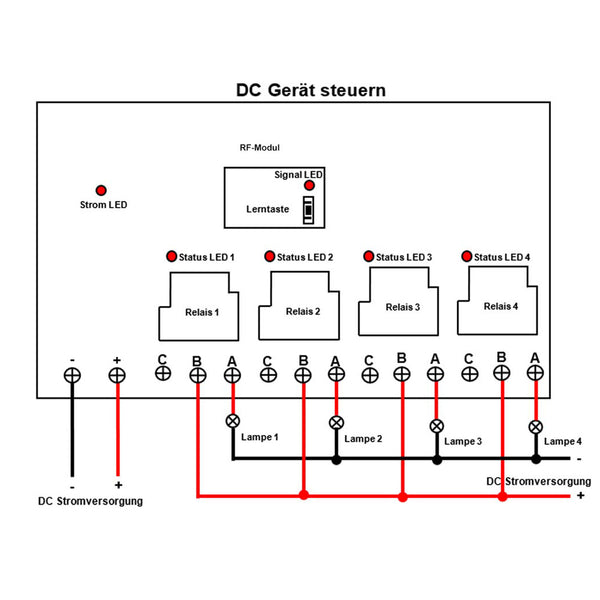

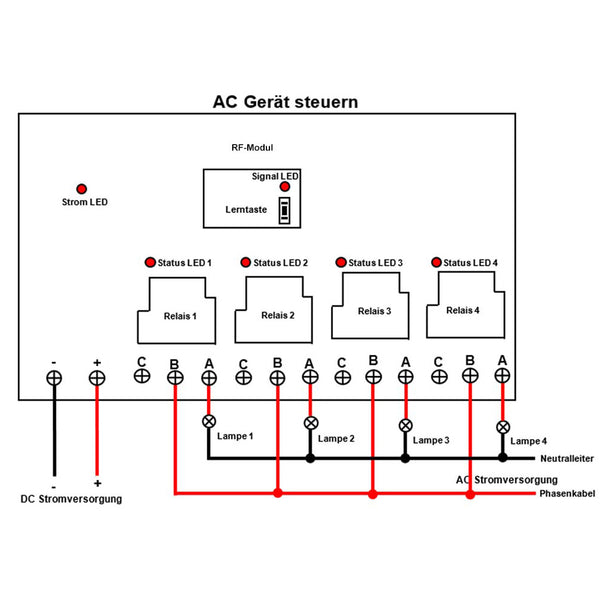

þ Relaisausgang - steuert DC und AC Geräte
þ 8 verschiedene Steuermodi: Selbstsichernd, Momentan, Verriegelung und 5 gemischte Modi

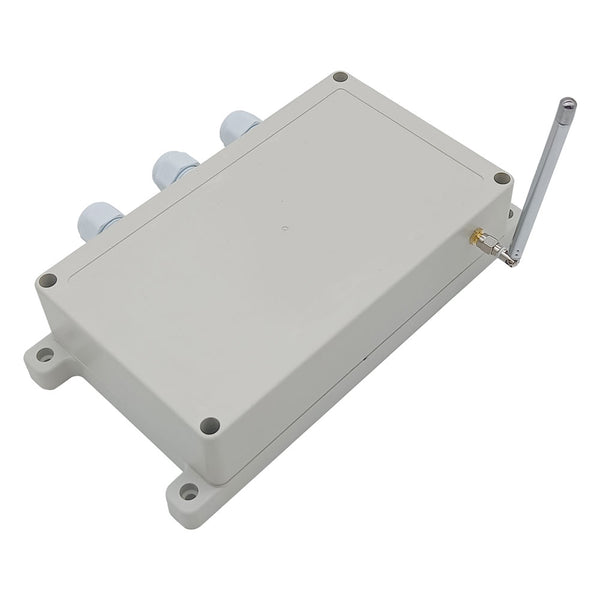

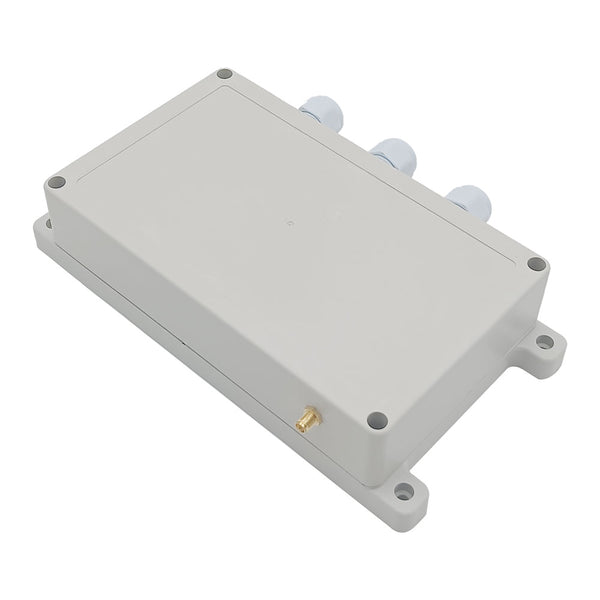

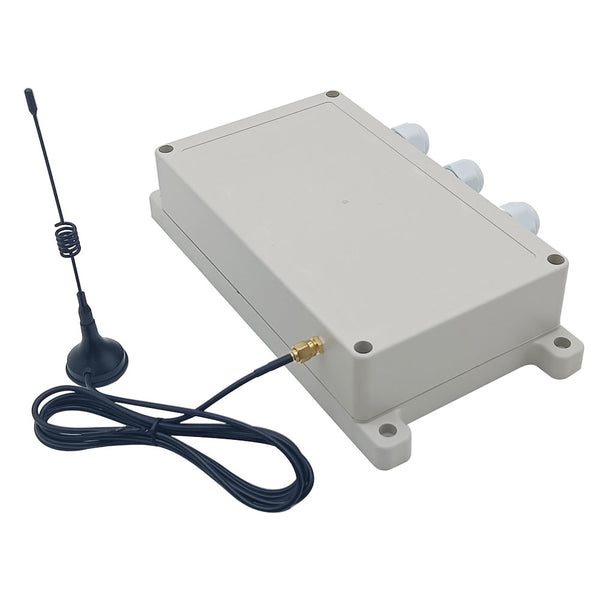

þ Externe Antenne für größere Arbeitsbereich
þ Integrierter Schutz vor Überstrom und Gegenstrom
þ Mehrere Empfänger/Sender störungsfrei im selben Bereich nutzbar

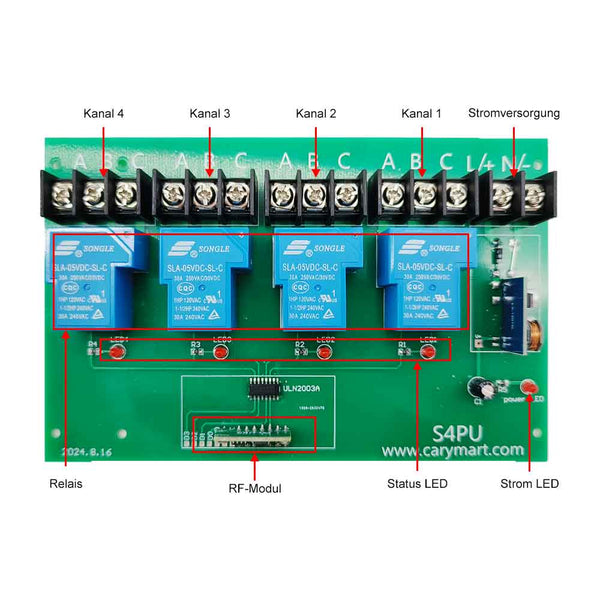

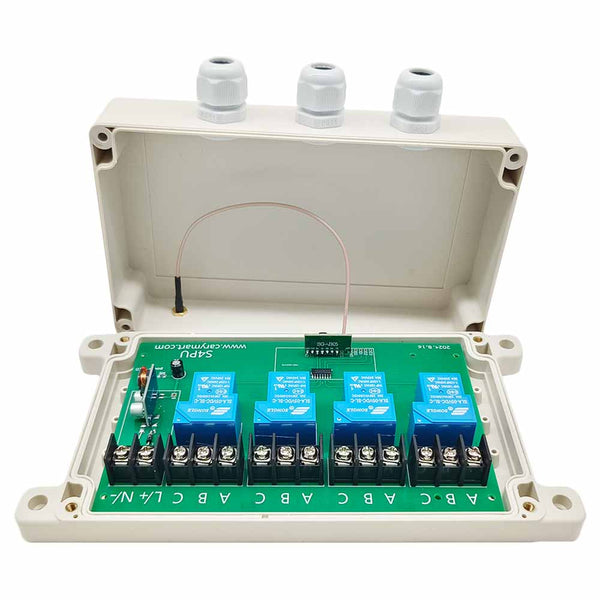

Technische Daten - Empfänger S4PU-DC-ANT3
○ Modell: S4PU-DC-ANT3
○ Betriebsspannung: 10~80V DC
○ Arbeitsfrequenz: 433.92 MHz
○ Statische Strom: ≤6mA
○ Kanal: 4 CH
○ Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
○ Maximale Last: 240VAC oder 28VDC, 30A / Kanal
○ 8 verschiedene Steuermodi: Selbstsichernd, Momentan, Verriegelung und 5 gemischte Modi
○ Drahtbereich für die Terminals: 22-12 AWG
○ Betriebstemperatur: -20°C bis +70°C

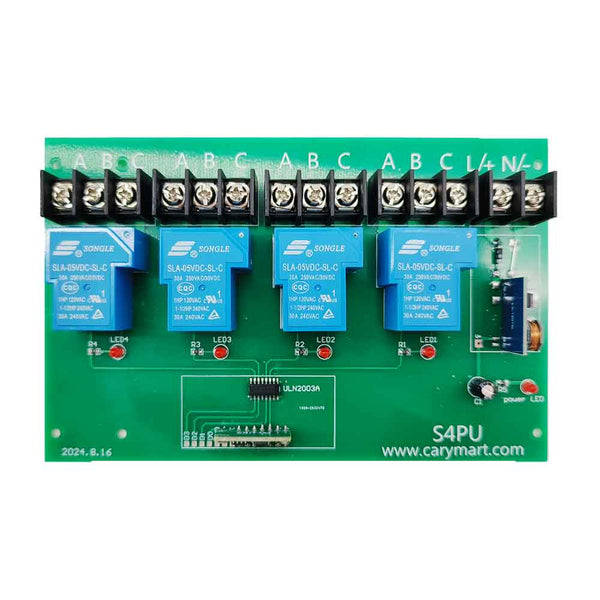

○ Maße der PCB: 170 x 100 x 18 mm

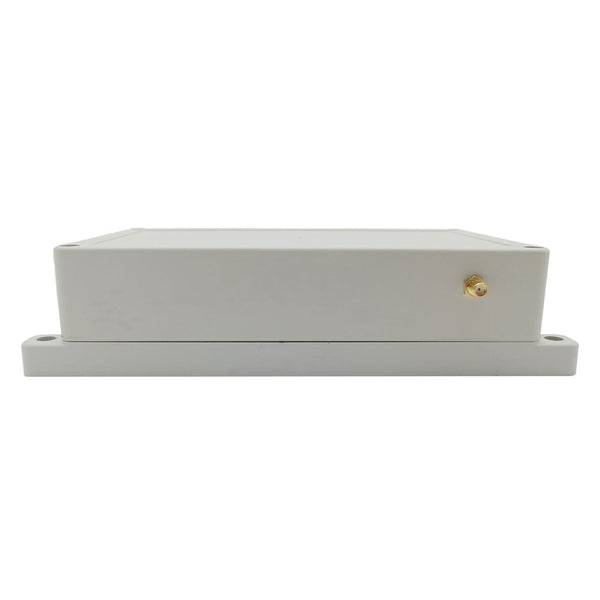

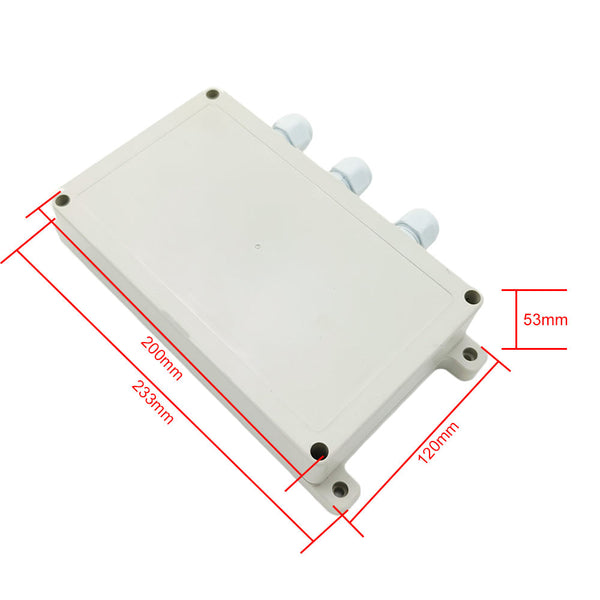

○ Maße des Gehäuses: 200 x 120 x 53 mm
○ Kompatible Fernbedienungen: CWB-4 (50m, Wasserdicht), C-4 (100m), CV-4 / CP-4 (500m), oder CB-4 (1000m) usw.

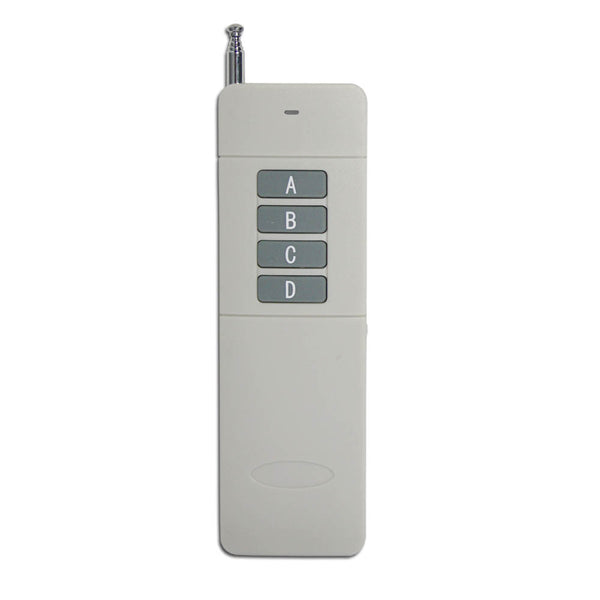

Technische Daten - Sender CB-4
○ Modell: 0021026 (CB-4)
○ Kanal / Knopf: 4 (A, B, C, D)

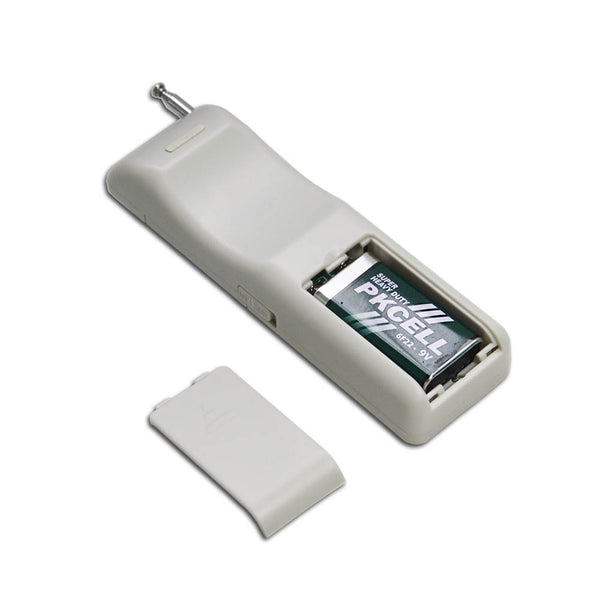

○ Betriebsspannung: 9V (1 x 6F22-9V Batterie, 12 Monate Laufzeit)
○ Betriebsstrom: 30mA
○ Betriebsfrequenz: 433 Mhz
○ Enkodierung Chip: PT2262 / PT2264 / SC2262
○ Sendeentfernung: 1000m / 3000ft (Theoretisch)
○ Anpassung Modus: ASK
○ Betriebstemperatur: -20 °C bis +70 °C
○ Einheit Mass: 135 x 42 x 25 mm

Arbeitsentfernung:
Mit dem Fernbedienung wie CB-4 kann die Reichweite max. 1000M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.

Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt.

Anwendungsbereiche:
Der Funkschalter eignet sich zur drahtlosen Steuerung von Geräten an Land, zu Wasser und in der Luft: Lichter, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Schlösser, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm, Sirenen, Geschäftsschilder und weitere AC/DC Geräte.

Hinweis: Ausführlichere Bedienungshinweise finden Sie in der beiliegenden Bedienungsanleitung.
