Lieferumfang:
4 x Empfänger: S1X-DC-ANT3
1 x Sender: CV-4
1 x Bedienungsanleitung
Anwendung:
Vier Empfänger S1X-DC-ANT3 und der Sender CV-4 bilden ein Ein-Sender-Mehrere-Empfänger System. Dieses System kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann verschiedene DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.

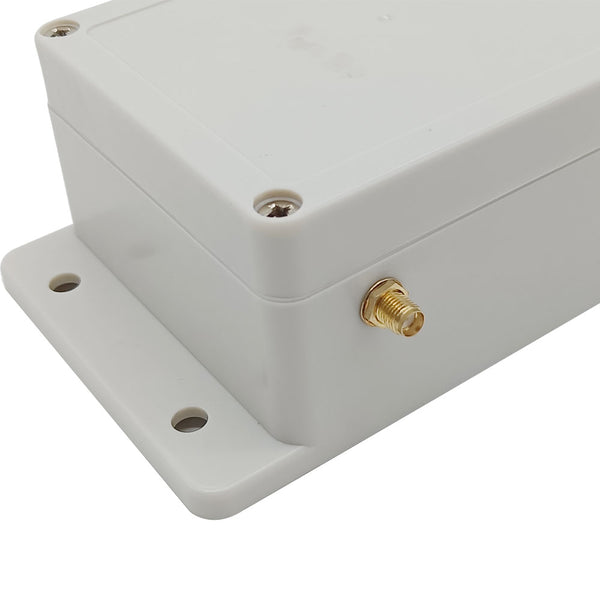

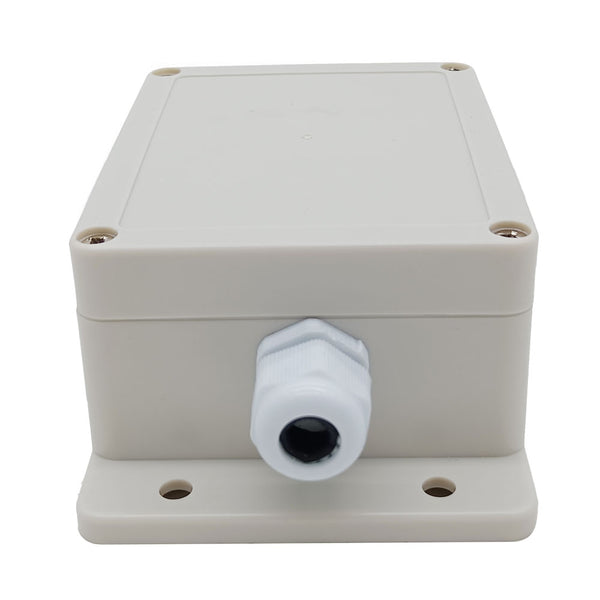

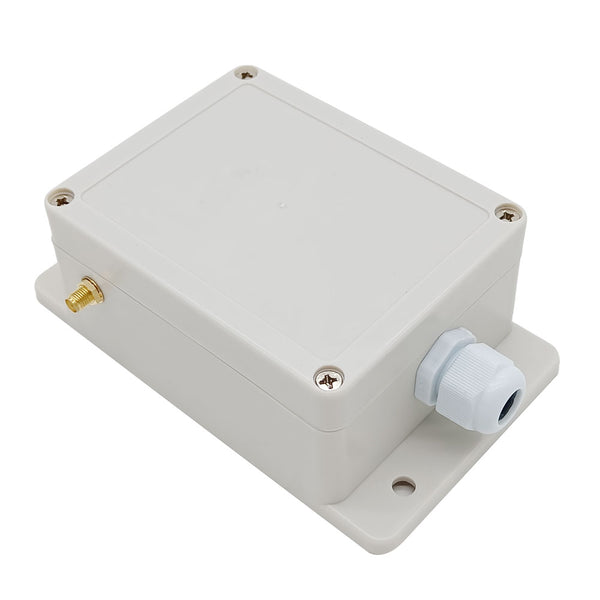

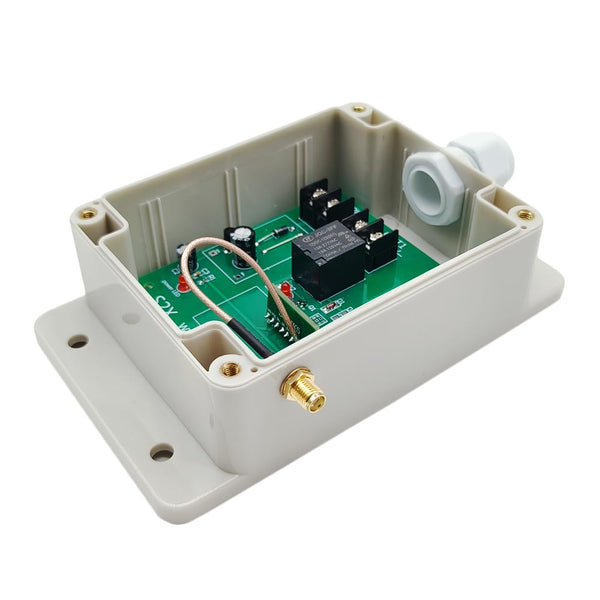

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Vier Betriebs spannungs versionen: DC 6V, 9V, 12V, 24V optional.
DC Stromversorgung Ausgang: Es kann 6V, 9V, 12V oder 24V Gleichstrom Geräte steuern.

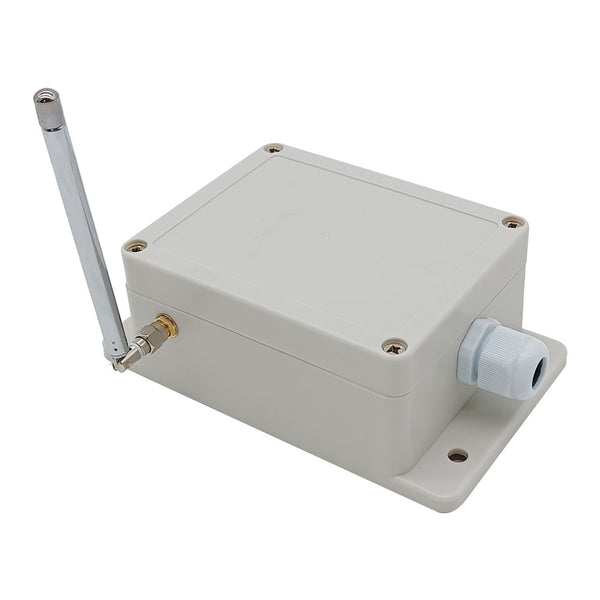

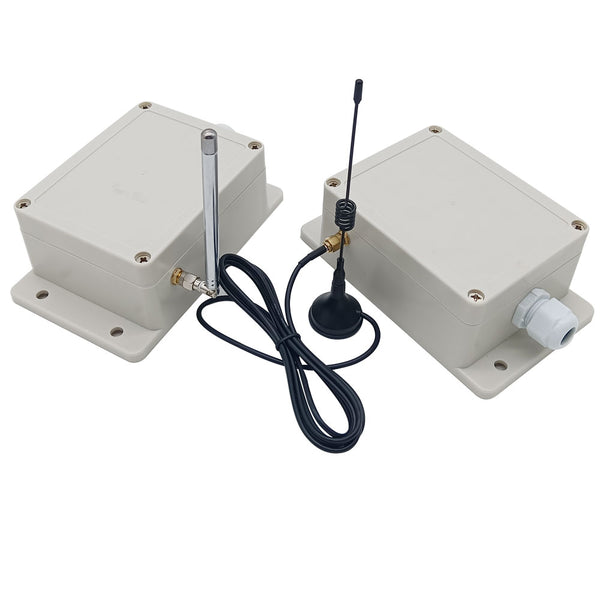

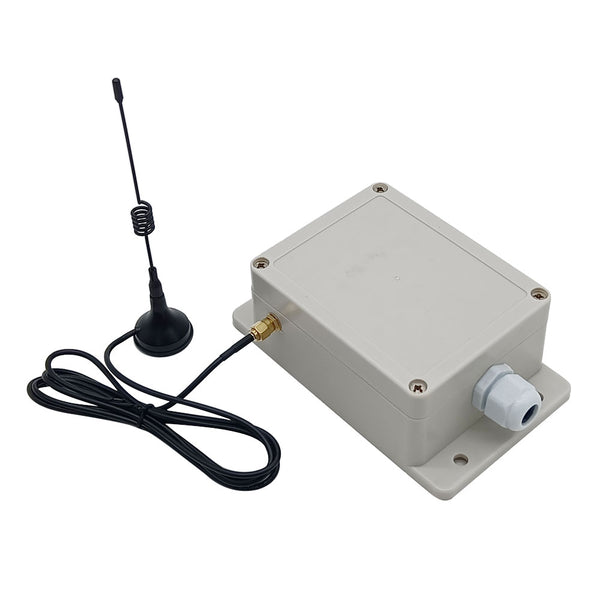

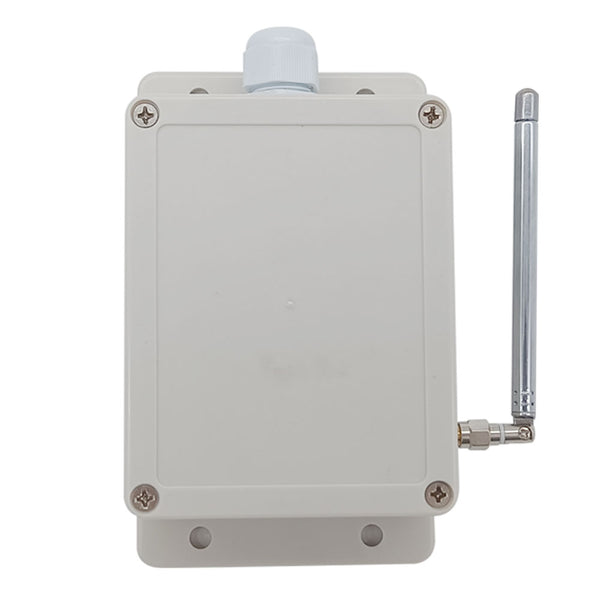

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Empfängerparameter:
Modell: S1X-DC-ANT3
Betriebsspannung: 6V DC (Modell S1X-DC06), oder 9±1V DC (Modell S1X-DC09), oder 12±1V DC (Modell S1X-DC12), oder 24±2V DC (Modell S1X-DC24), die Betriebsspannung muss angegeben werden bei der Bestellung.
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 1 CH
Ausgangsart: DC Stromversorgung Ausgang
Maximaler Laststrom des Relais : 10A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Betriebstemperatur: -20°C bis +70°C

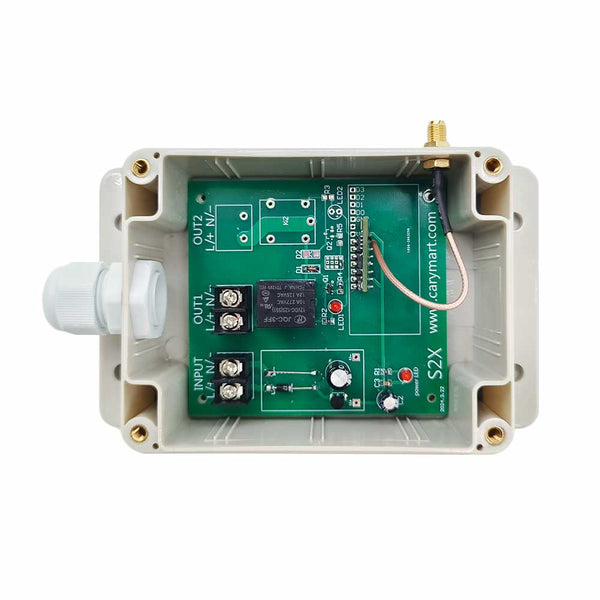

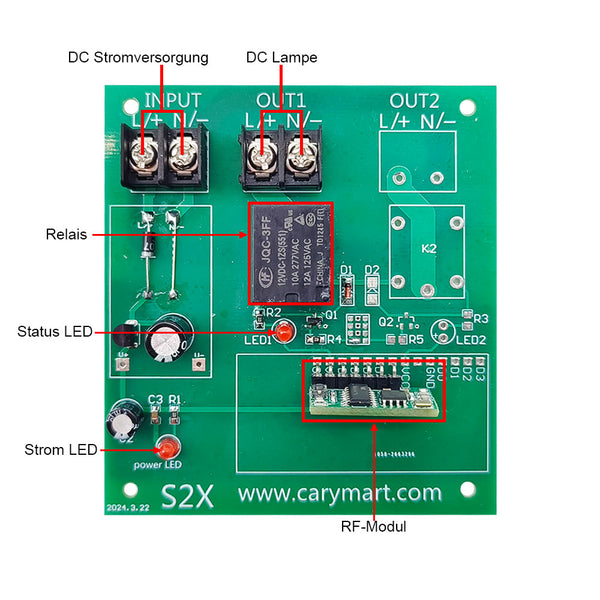

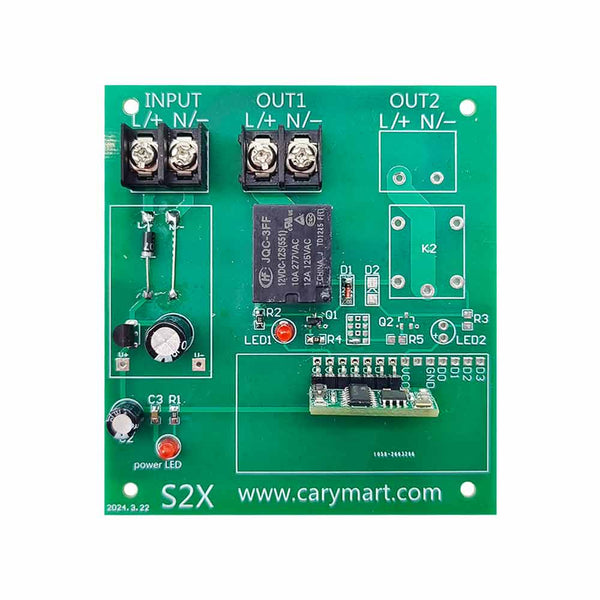

Maße der PCB: 88 x 80 x 18 mm

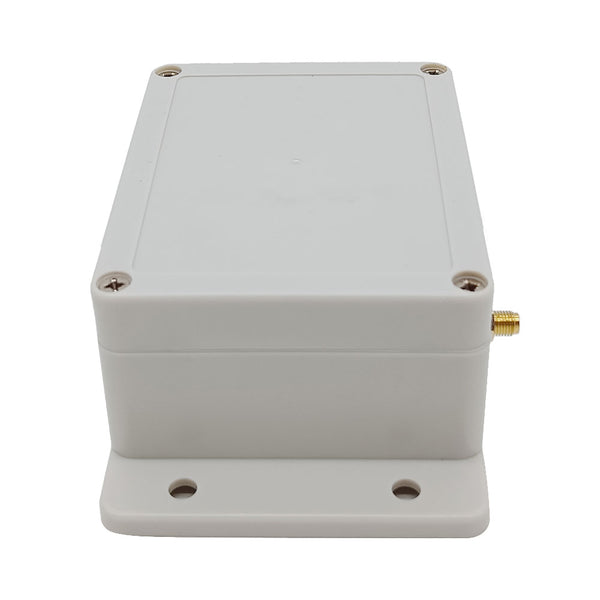

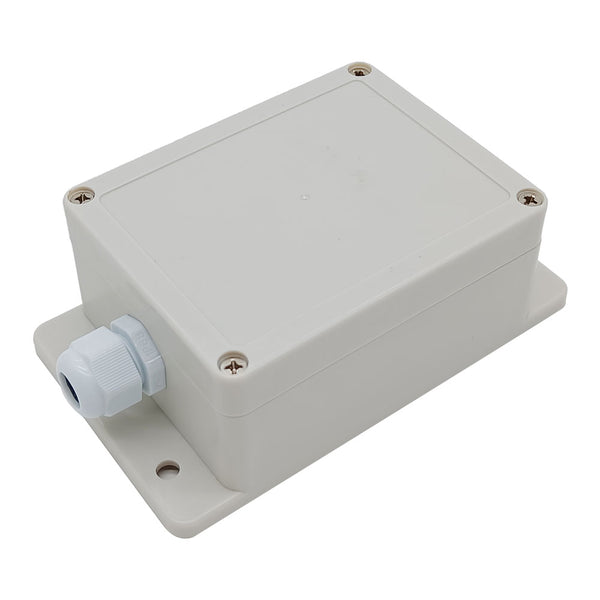

Maße des Gehäuses: 153 x 90 x 55 mm

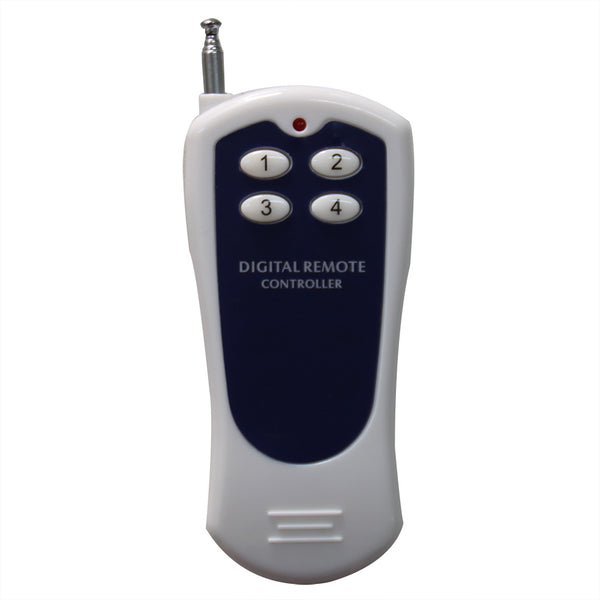

Senderparameter:
Modell: 0021018 (CV-4)
Kanal / Knopf: 4 (1, 2, 3, 4)
Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
Betriebsstrom: 15mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: LX2260A-R4
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 500m / 1500ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis +70 °C
Einheit Mass: 110 x 50 x 18 mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie CWB-4 (50m, Wasserdicht), C-4 (100m), CV-4 / CP-4 (500m), oder CB-4 (1000m) usw.
Arbeitsbereich:
Mit dem Fernbedienung wie CV-4 kann die Reichweite max. 500M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-4.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt.
1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Der Betrieb des Momentan modus mit dem Sender CV-4:

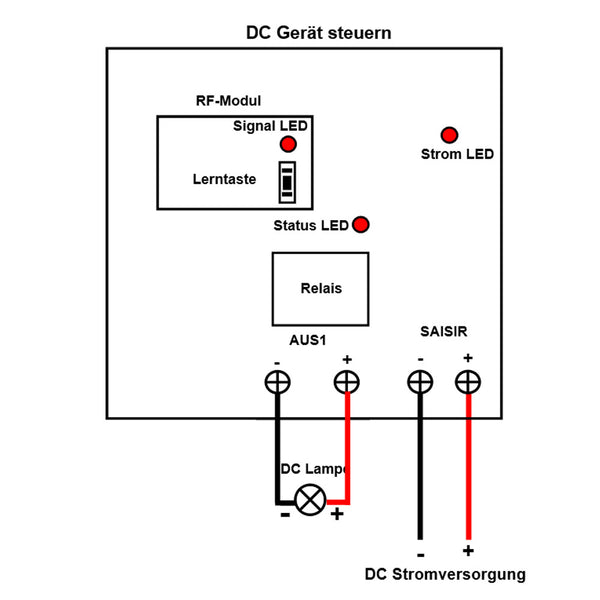

Drücken und halten Sie die Taste 1 am Sender: Die Klemme <AUS1> der Empfänger 1 ausgang DC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Lassen Sie die Taste 1 los: Die Klemme <AUS1> der Empfänger 1 stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
……
Drücken und halten Sie die Taste 4 am Sender: Die Klemme <AUS1> der Empfänger 4 ausgang DC Stromversorgung, und die angeschlossene Lampe 4 wird eingeschaltet.
Lassen Sie die Taste 4 los: Die Klemme <AUS1> der Empfänger 4 stoppen die Ausgabe, und die angeschlossene Lampe 4 wird ausgeschaltet.
2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt dann.
Der Betrieb des Selbsthemmung modus mit dem Sender CV-4:
Drücken Sie die Taste 1 am Sender: Die Klemme <AUS1> der Empfänger 1 ausgang DC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie die Taste 1 erneut: Die Klemme <AUS1> der Empfänger 1 stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
……
Drücken Sie die Taste 4 am Sender: Die Klemme <AUS1> der Empfänger 4 ausgang DC Stromversorgung, und die angeschlossene Lampe 4 wird eingeschaltet.
Drücken Sie die Taste 4 erneut: Die Klemme <AUS1> der Empfänger 4 stoppen die Ausgabe, und die angeschlossene Lampe 4 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt dann.
Der Betrieb des Verriegelung modus mit dem Sender CV-4:
Drücken Sie die Taste 1 am Sender: Die Klemme <AUS1> der Empfänger 1 ausgang DC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet. Die Klemme <AUS1> den anderen 3 Empfängern stoppen die Ausgabe, und die 3 angeschlossenen Lampen werden ausgeschaltet.
……
Drücken Sie die Taste 4 am Sender: Die Klemme <AUS1> der Empfänger 4 ausgang DC Stromversorgung, und die angeschlossene Lampe 4 wird eingeschaltet. Die Klemme <AUS1> den anderen 3 Empfängern stoppen die Ausgabe, und die 3 angeschlossenen Lampen werden ausgeschaltet.
