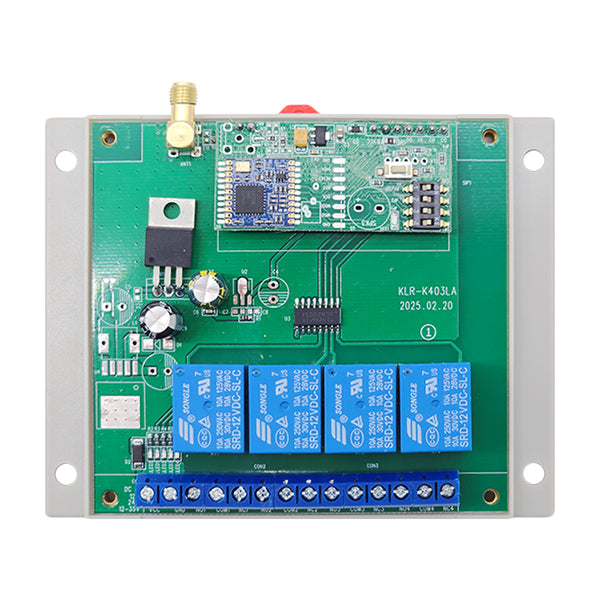

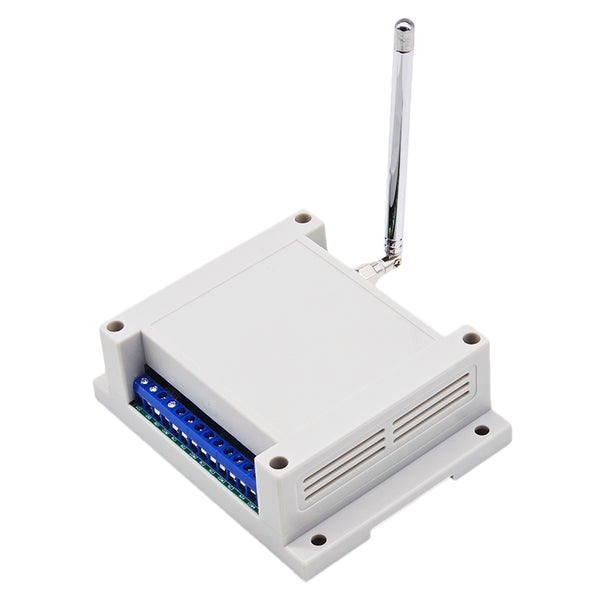

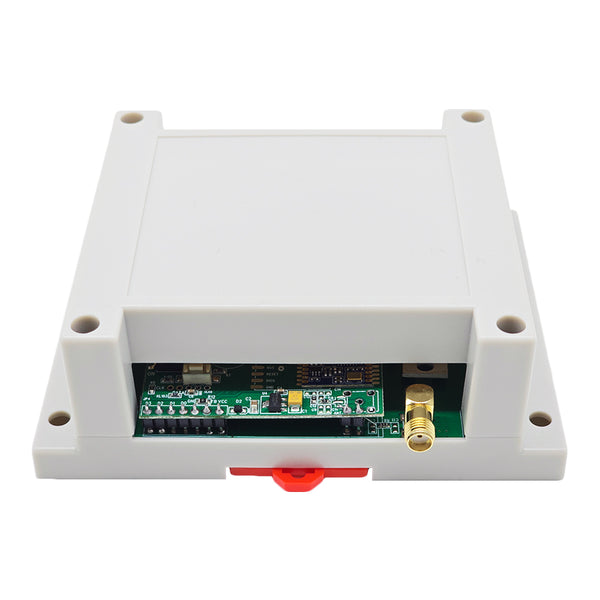

Dieser Empfänger S4UW-DC-ANT3 ist ein Fernschalter mit sehr großer Reichweite. Es überzeugt durch ultralange Reichweite bis zu 5 km, eine ultrahohe Empfangsempfindlichkeit, eine hervorragende Entstörungsfähigkeit und einen geringeren Stromverbrauch. Dank seiner bidirektionalen Kommunikation eignet er sich ideal für Fernsteuerung und Kommunikation über große Entfernungen.
Lieferumfang:
1 x Empfänger: S4UW-DC-ANT3
1 x Bedienungsanleitung
« Merkmal:
þ Drahtlose Steuerung, einfach zu installieren
þ LORA-Technologie für bis zu 5 km Reichweite

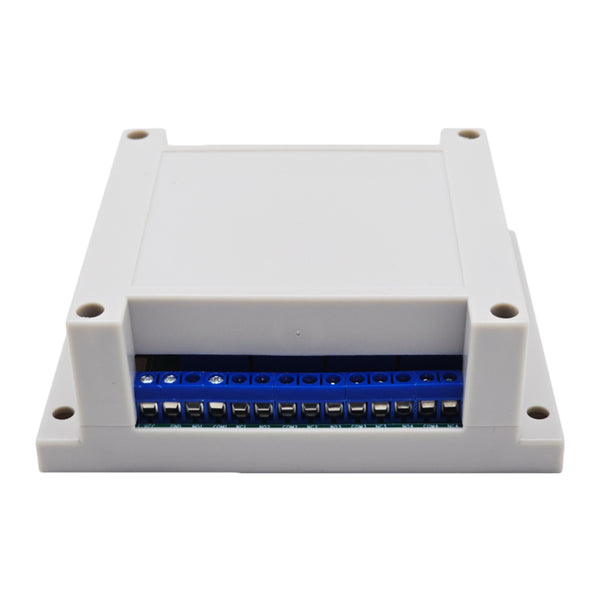

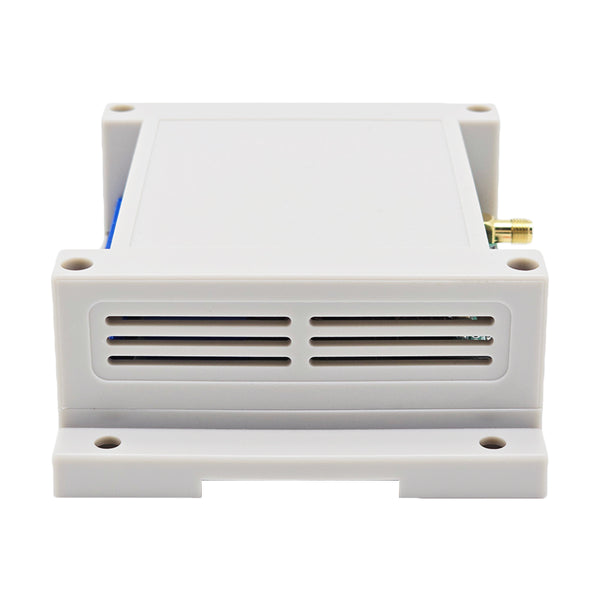

þ Wasserdichtes Gehäuse und wasserdichter Steckverbinder für Außenbereich geeignet
þ Betriebsspannungsbereich: DC 10~24V

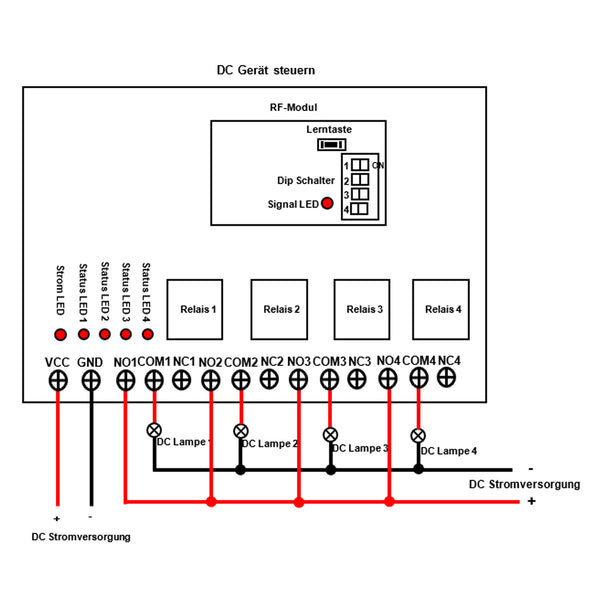

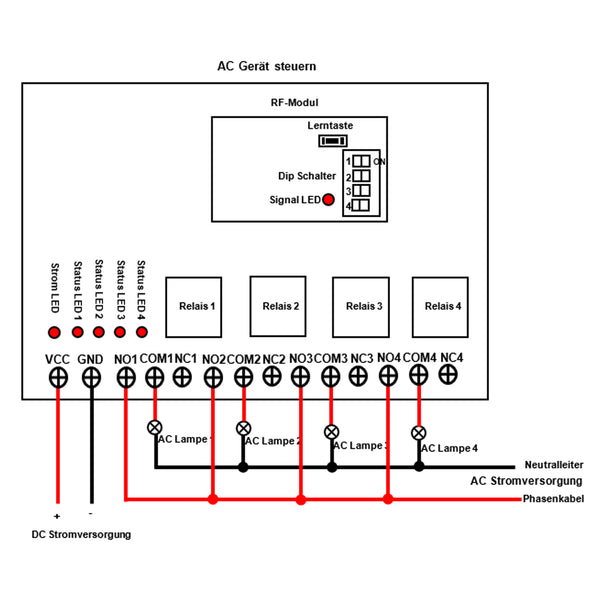

þ Relaisausgang - steuert DC und AC Geräte
þ 3 Wählbare Modi - Selbstsichernd, Momentan, Verriegelung

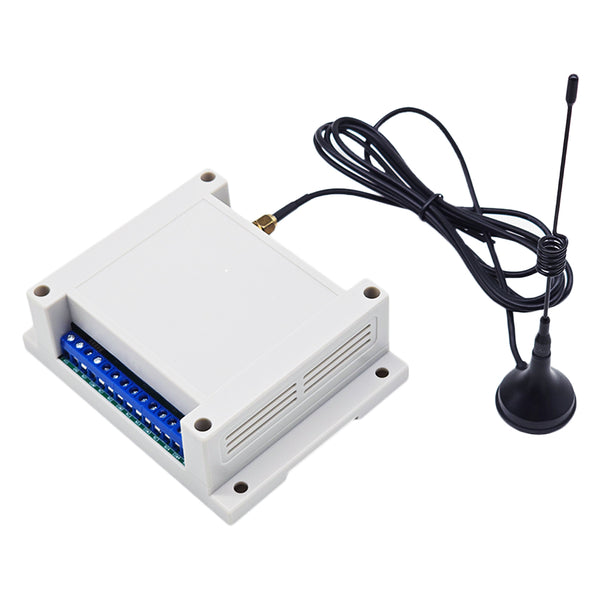

þ Externe Antenne für größere Arbeitsbereich
þ Bidirektionale Kommunikation mit akustischer Rückkopplung
þ Integrierter Schutz vor Überstrom und Gegenstrom
þ Mehrere Empfänger/Sender störungsfrei im selben Bereich nutzbar
Technische Daten:
○ Modell: S4UW-DC-ANT3
○ Betriebsspannung: 10~24V DC
○ Arbeitsfrequenz: 433.92 MHz
○ Statische Strom: ≤15mA
○ Betriebsstrom: ≤ 110 mA
○ Kanal: 4 CH
○ Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
○ Maximale Last: 240VAC oder 28VDC, 5A / Kanal
○ Drahtbereich für die Terminals: 22-16 AWG
○ 3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
○ Sensitivität des Empfängers: -130 dBm
○ Betriebstemperatur: -10°C bis +85°C
○ Maße der PCB: 93 x 87 x 17 mm
○ Abmessungen Gehäuse: 115 × 90 × 40 mm
○ Kompatible Fernbedienungen: CC-4 (5000m) / CCW-4 (5000m, wasserdicht)
Super langer Arbeitsbereich:
Der Empfänger und der Sender bilden einen kompletten Kit, der maximale Arbeitsabstand kann 15000 Fuß oder 5000 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird es durch Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.

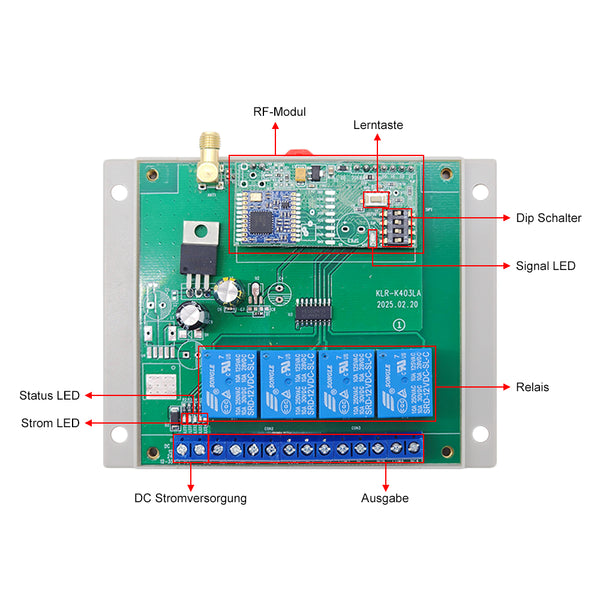

Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
| Modus | Einstellmethode | Sender | Betrieb |
| Selbstsichernd | 3. Bit des DIP-Schalters EIN | CC-4 | Taste A drücken: Relais 1 aktiviert, Lampe 1 EIN. Taste A erneut drücken: Relais 1 deaktiviert, Lampe 1 AUS. …… Taste D drücken: Relais 4 aktiviert, Lampe 4 EIN. Taste D erneut drücken: Relais 4 deaktiviert, Lampe 4 AUS. |
| Momentan | 2. und 3. Bit des DIP-Schalters AUS | Taste A gedrückt halten: Relais 1 aktiviert, Lampe 1 EIN. Taste A loslassen: Relais 1 deaktiviert, Lampe 1 AUS. …… Taste D gedrückt halten: Relais 4 aktiviert, Lampe 4 EIN. Taste D loslassen: Relais 4 deaktiviert, Lampe 4 AUS. |
|
| Verriegelung | 2. Bit des DIP-Schalters EIN | Taste A drücken: Relais 1 aktiviert, Lampe 1 EIN; die anderen 3 Relais deaktiviert, die anderen 3 Lampen AUS. …… Taste D drücken: Relais 4 aktiviert, Lampe 4 EIN; die anderen 3 Relais deaktiviert, die anderen 3 Lampen AUS. |
Anwendungsbereiche:
Das Empfänger eignet sich zur drahtlosen Steuerung von Geräten an Land, zu Wasser und in der Luft: Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm, Geschäftsschilder und weitere AC/DC Geräte.
Hinweis: Ausführlichere Bedienungshinweise finden Sie in der beiliegenden Bedienungsanleitung.
