Dieser LORA-Fernschalter überzeugt durch ultralange Reichweite bis zu 5 km, eine ultrahohe Empfangsempfindlichkeit, eine hervorragende Entstörungsfähigkeit und einen geringeren Stromverbrauch. Dank seiner bidirektionalen Kommunikation eignet er sich ideal für Fernsteuerung und Kommunikation über große Entfernungen.

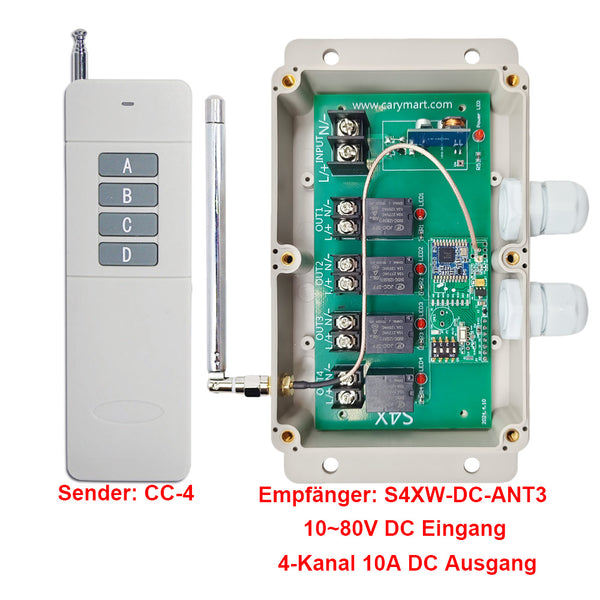

Lieferumfang:
1 x Empfänger: S4XW-DC-ANT3
1 x Sender: CC-4 / CCW-4
1 x Bedienungsanleitung
« Merkmal:
þ Drahtlose Steuerung, einfach zu installieren
þ LORA-Technologie für bis zu 5 km Reichweite

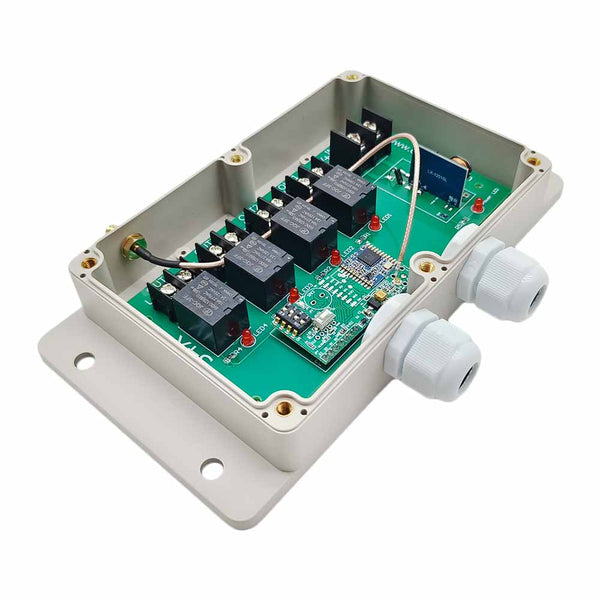

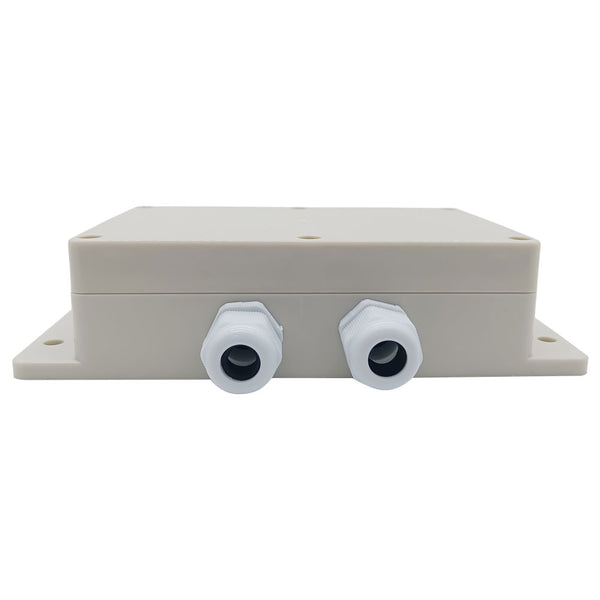

þ Wasserdichtes Gehäuse und wasserdichter Steckverbinder für Außenbereich geeignet
þ Betriebsspannungsbereich: DC 10~80V
þ DC Ausgang - steuert 10~80V DC Geräte
þ 3 Wählbare Modi - Selbstsichernd, Momentan, Verriegelung

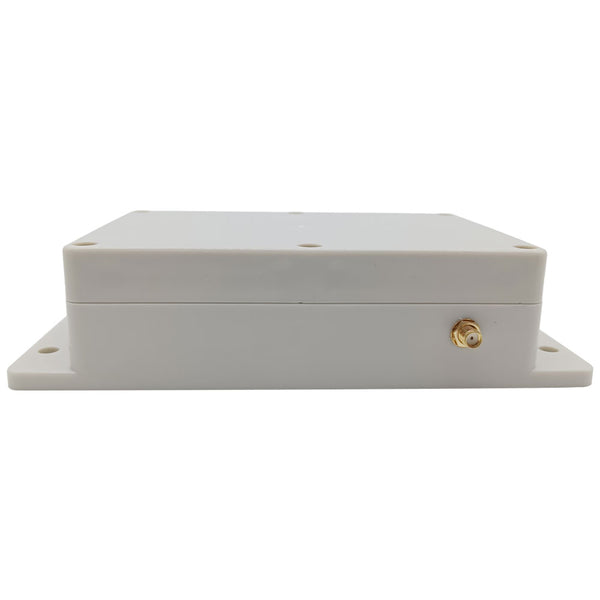

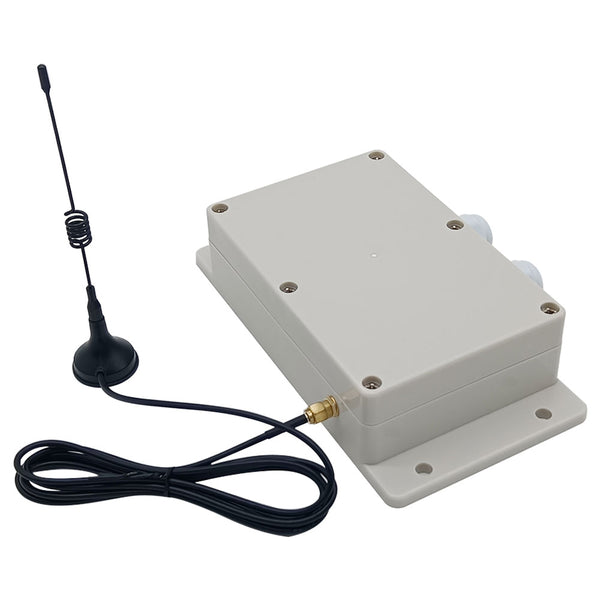

þ Externe Antenne für größere Arbeitsbereich
þ Bidirektionale Kommunikation mit akustischer Rückkopplung
þ Integrierter Schutz vor Überstrom und Gegenstrom
þ Mehrere Empfänger/Sender störungsfrei im selben Bereich nutzbar

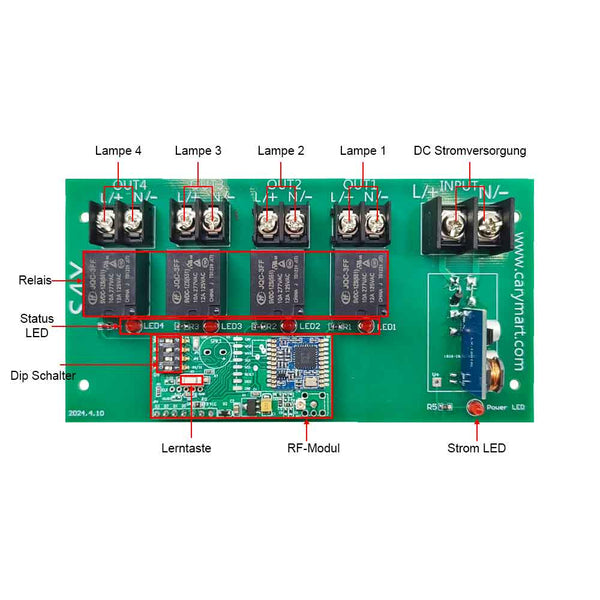

Technische Daten - Empfänger S4XW-DC-ANT3:
○ Modell: S4XW-DC-ANT3
○ Betriebsspannung: 10~80V DC
○ Arbeitsfrequenz: 433.92 MHz
○ Statische Strom: ≤6mA
○ Kanal: 4 CH
○ Ausgangsart: 10~80V DC wie eingangspannung
○ Maximale Lastrom: 10A / Kanal
○ Drahtbereich für die Terminals: 22-12 AWG
○ 3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
○ Betriebstemperatur: -20°C bis +70°C

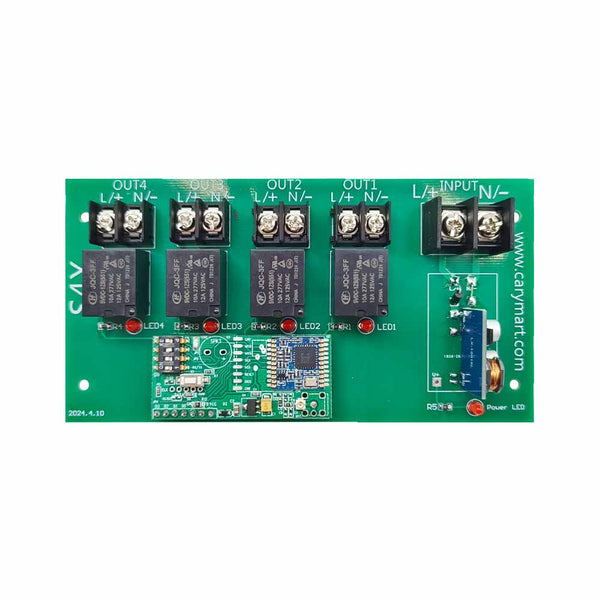

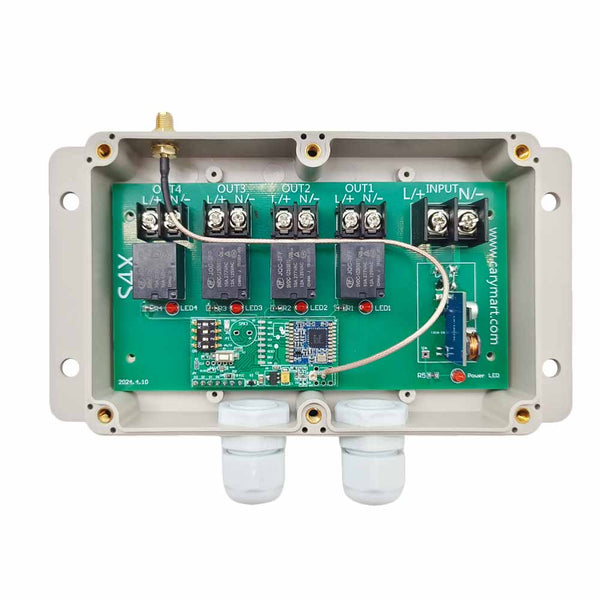

○ Maße der PCB: 140 x 73 x 18 mm

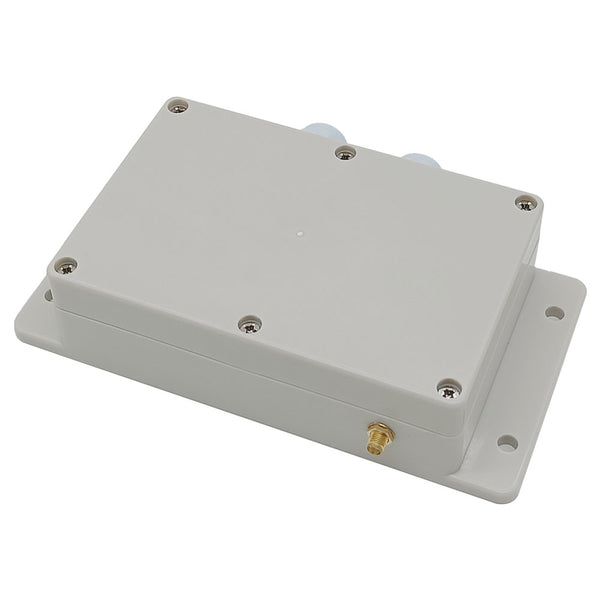

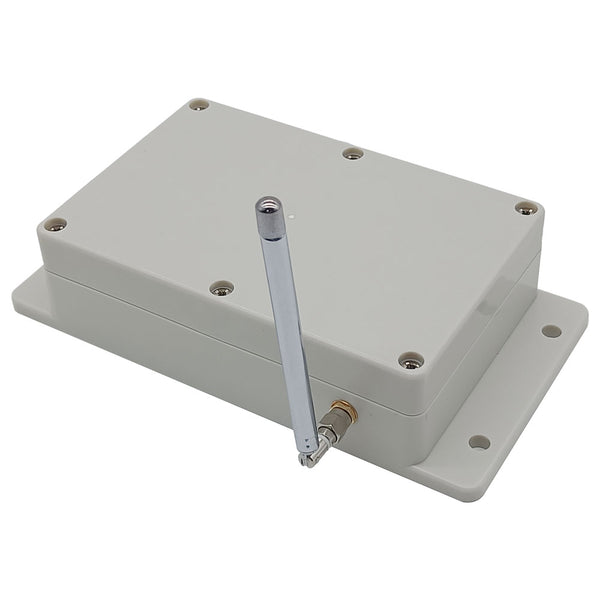

○ Abmessungen Gehäuse: 192 × 100 × 45 mm
○ Kompatible Fernbedienungen: CC-4 (5000m) / CCW-4 (5000m, wasserdicht)

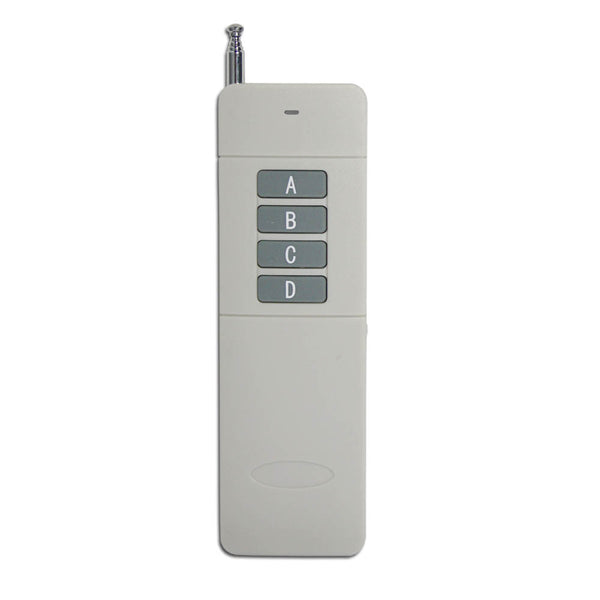

Technische Daten - Sender CC-4:
○ Modell: 0021061 (CC-4)
○ Kanal / Knopf: 4 (A, B, C, D)

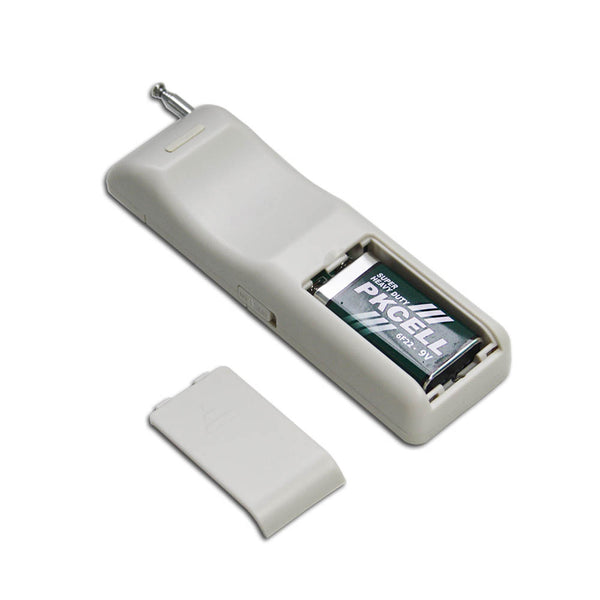

○ Betriebsspannung: 9V (1 x 6F22-9V Batterie, 12 Monate Laufzeit)
○ Betriebsfrequenz: 433.92Mhz
○ Codierung: Einzigartiger integrierter Code (Millionen Kombinationen, anti-störend)
○ Modulation: FSK + LORA
○ Sendeentfernung: 5000 Meter (theoretisch)
○ Betriebstemperatur: -10 ° C bis +70 ° C
○ Einheit Mass: 135 x 42 x 25 mm
Super langer Arbeitsbereich:
Der Empfänger und der Sender bilden einen kompletten Kit, der maximale Arbeitsabstand kann 15000 Fuß oder 5000 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.

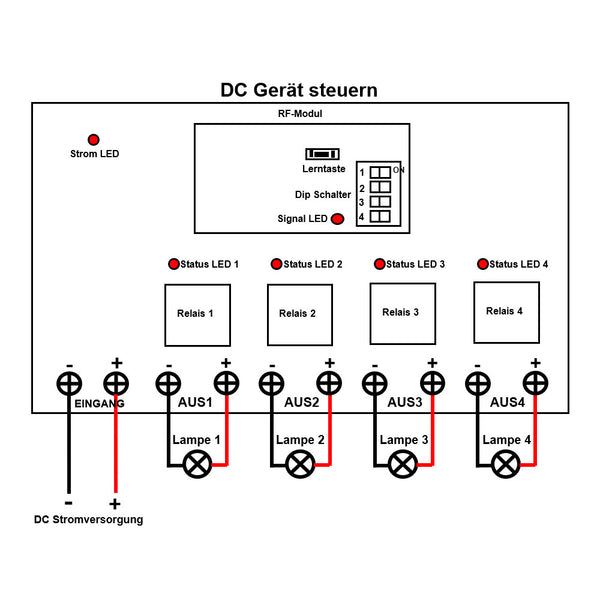

Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Versand, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
| Modus | Einstellmethode | Sender | Betrieb |
| Selbstsichernd | 3. Bit des DIP-Schalters EIN | CC-4 | Taste A drücken: Klemme <AUS1> gibt DC-Strom aus, Lampe 1 EIN. Taste A erneut drücken: Klemme <AUS1> stoppt die Ausgabe, Lampe 1 AUS. …… Taste D drücken: Klemme <AUS4> gibt DC-Strom aus, Lampe 4 EIN. Taste D erneut drücken: Klemme <AUS4> stoppt die Ausgabe, Lampe 4 AUS. |
| Momentan | 2. und 3. Bit des DIP-Schalters AUS | Taste A gedrückt halten: Klemme <AUS1> gibt DC-Strom aus, Lampe 1 EIN. Taste A loslassen: Klemme <AUS1> stoppt die Ausgabe, Lampe 1 AUS. …… Taste D gedrückt halten: Klemme <AUS4> gibt DC-Strom aus, Lampe 4 EIN. Taste D loslassen: Klemme <AUS4> stoppt die Ausgabe, Lampe 4 AUS. |
|
| Verriegelung | 2. Bit des DIP-Schalters EIN | Taste A drücken: Klemme <AUS1> gibt DC-Strom aus, Lampe 1 EIN; die anderen 3 Klemmen stoppen die Ausgabe, die anderen 3 Lampen AUS. …… Taste D drücken: Klemme <AUS4> gibt DC-Strom aus, Lampe 4 EIN; die anderen 3 Klemmen stoppen die Ausgabe, die anderen 3 Lampen AUS. |
Anwendungsbereiche:
Der Funkschalter eignet sich zur drahtlosen Steuerung von Geräten an Land, zu Wasser und in der Luft: Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm, Geschäftsschilder und weitere DC Geräte.
Hinweis: Ausführlichere Bedienungshinweise finden Sie in der beiliegenden Bedienungsanleitung.
