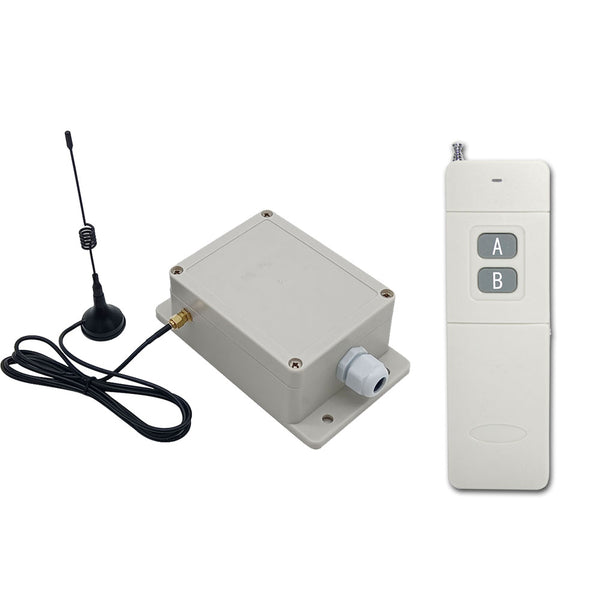

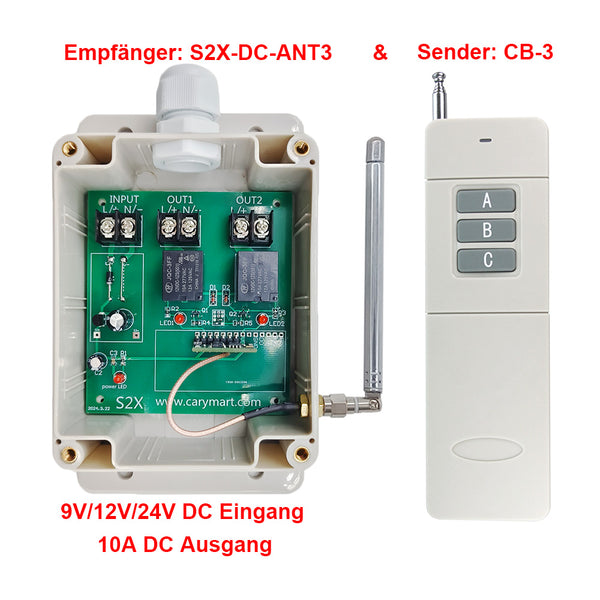

Kompletter 2-Kanal Funkschalter mit DC Stromversorgung Ausgang, bestehend aus einem Empfänger S2X-DC-ANT3 und einem Sender CB-2 / CB-3. Vielseitig einsetzbar, robuste wasserdichte Bauweise, geeignet für Haushalt, Industrie und Fahrzeuge zur Steuerung von DC-Geräten.
Lieferumfang:
1 x Empfänger: S2X-DC-ANT3
1 x Sender: CB-2/CB-3
1 x Bedienungsanleitung
« Merkmal:
þ Drahtlose Steuerung, einfach zu installieren
þ Wasserdichtes Gehäuse und wasserdichter Steckverbinder für Außenbereich geeignet
þ Vier wählbare Betriebsspannungen: DC 6V / 9V / 12V / 24V
þ DC Ausgang - steuert DC 6V / 9V / 12V / 24V Geräte
þ 4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Momentan + Selbstsichernd
þ Externe Antenne für größere Arbeitsbereich
þ Integrierter Schutz vor Überstrom und Gegenstrom
þ Mehrere Empfänger/Sender störungsfrei im selben Bereich nutzbar

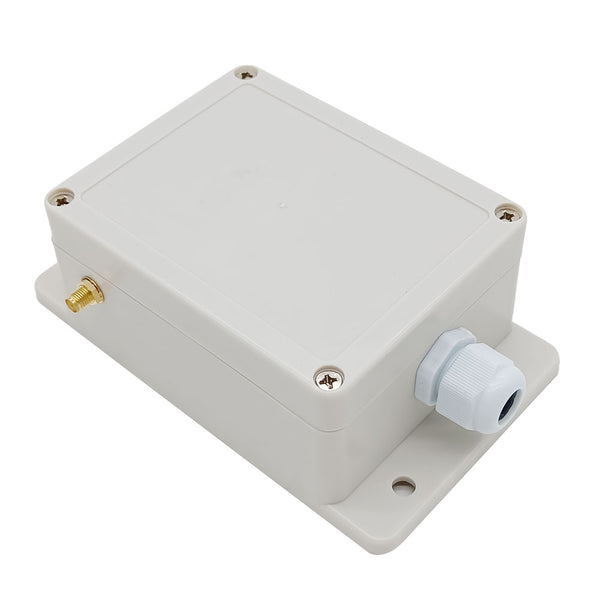

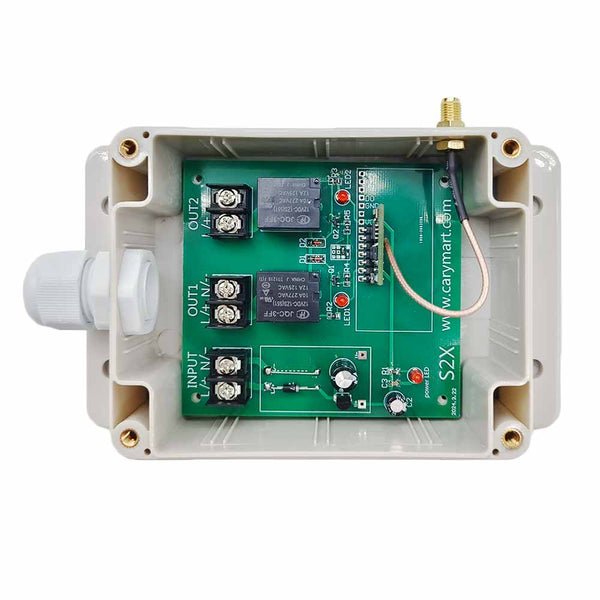

Technische Daten - Empfänger S2X-DC-ANT3
○ Modell: S2X-DC-ANT3
○ Betriebsspannung: 6V / 9V / 12V / 24V DC, die Betriebsspannung muss angegeben werden bei der Bestellung.
○ Arbeitsfrequenz: 433.92 MHz
○ Statische Strom: ≤6mA
○ Kanal: 2 CH

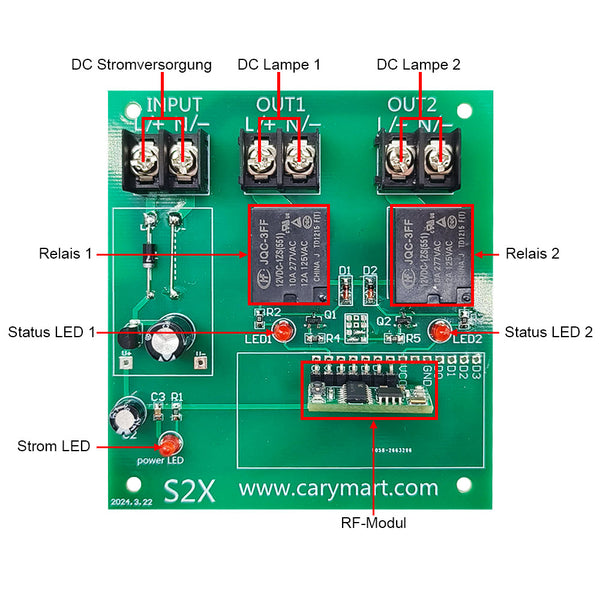

○ Ausgangsart: DC Stromversorgung Ausgang
○ Maximale Lastrom: 10A / Kanal
○ 4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Momentan + Selbstsichernd
○ Drahtbereich für die Terminals: 22-12 AWG
○ Betriebstemperatur: -20°C bis +70°C

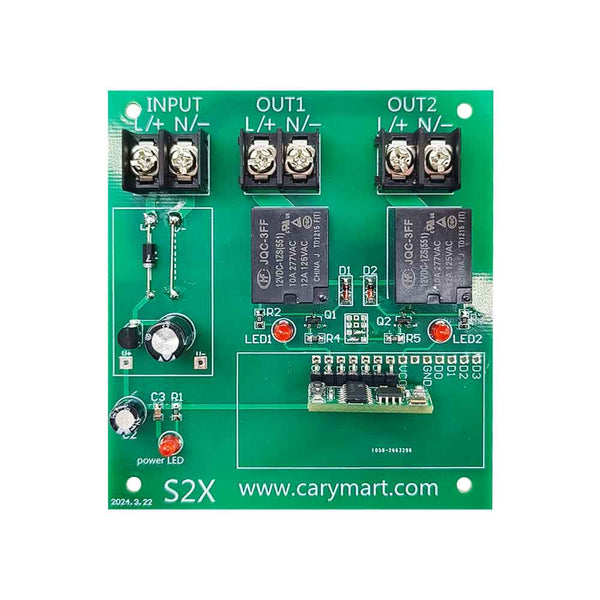

○ Maße der PCB: 88 x 80 x 18 mm

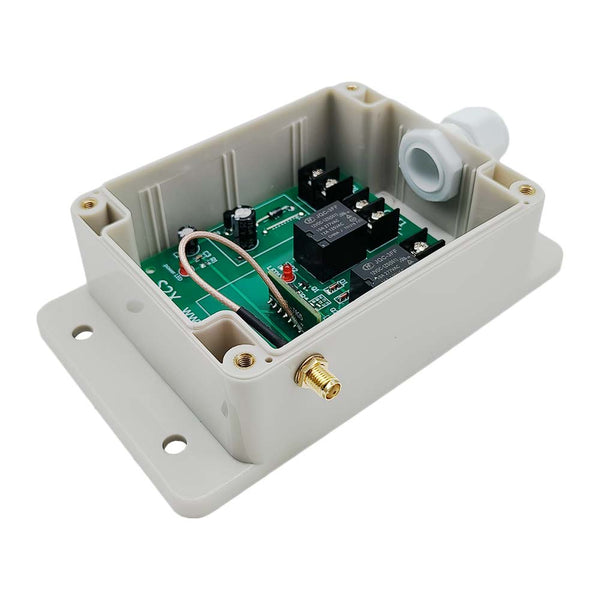

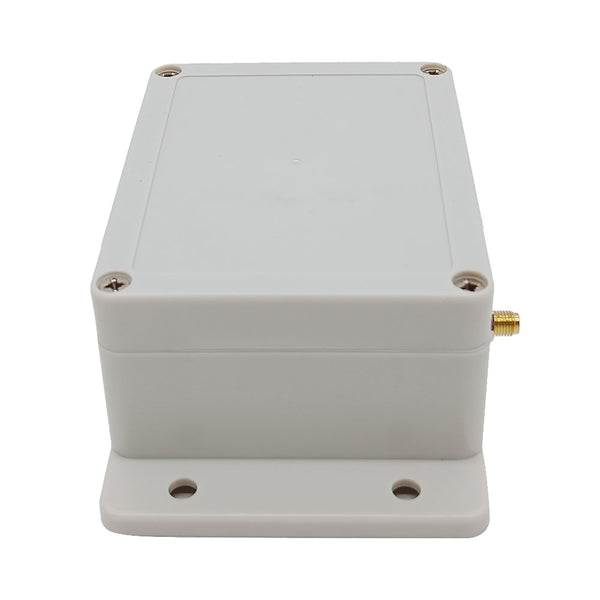

○ Abmessungen Gehäuse: 153 × 90 × 55 mm
○ Kompatible Fernbedienungen: C-2 / C-3 (100m), CWB-2 / CWB-3 (50m, wasserdicht), CP-2 / CP-3 (500m), CB-2 / CB-3 (1000m)

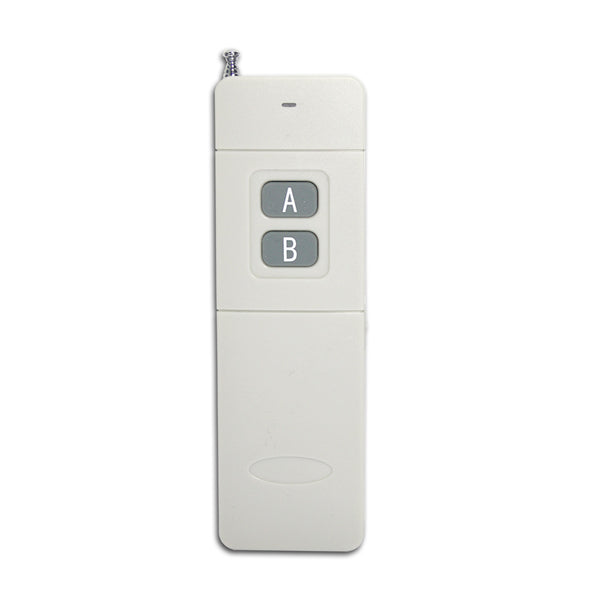

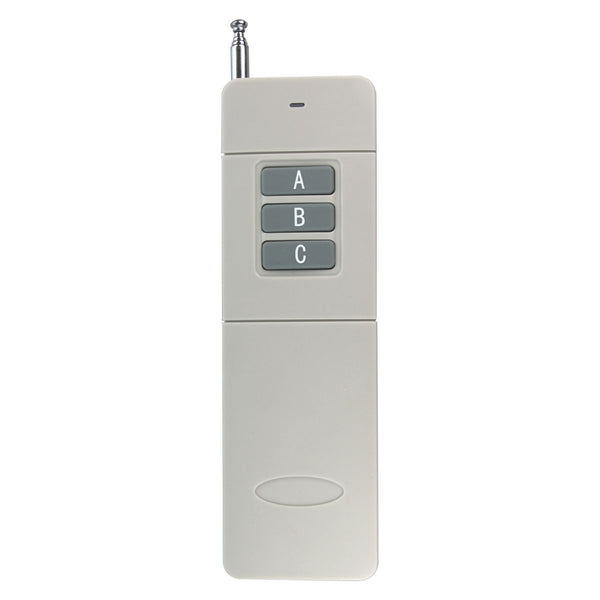

Technische Daten - Sender CB-2 / CB-3
○ Modell: 0021024 (CB-2) / 0021025 (CB-3)
○ Kanal / Knopf: 2 (A, B) / 3 (A, B, C)

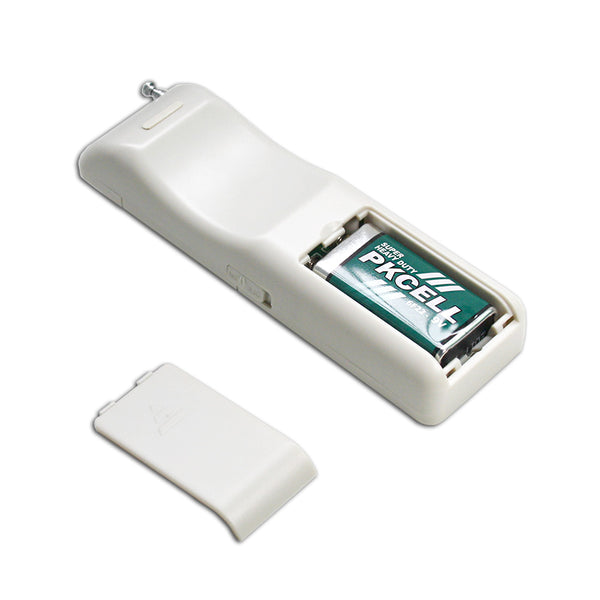

○ Betriebsspannung: 9V (1 x 6F22-9V Batterie, 12 Monate Laufzeit)
○ Betriebsstrom: 30mA
○ Betriebsfrequenz: 433 Mhz
○ Enkodierung Chip: PT2262 / PT2264 / SC2262
○ Sendeentfernung: 1000m / 3000ft (Theoretisch)
○ Anpassung Modus: ASK
○ Betriebstemperatur: -20 °C bis +70 °C
○ Einheit Mass: 135 x 42 x 25 mm
Arbeitsbereich:
Mit dem Fernbedienung wie CB-2/CB-3 kann die Reichweite max. 1000M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.

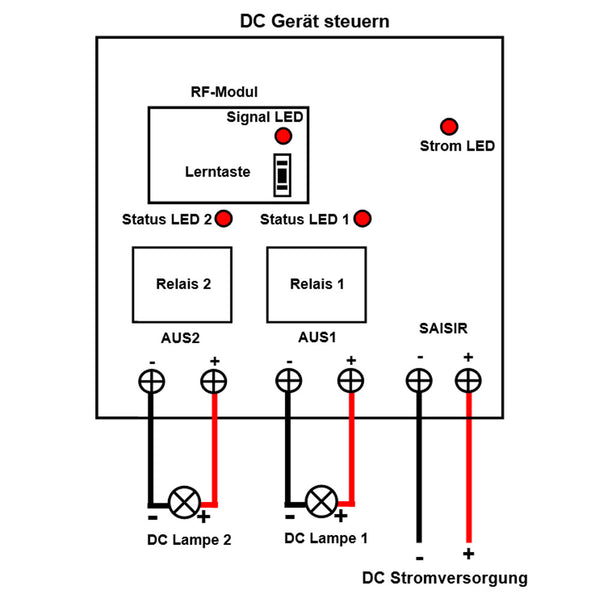

Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt.
| Modus | Einstellmethode | Sender | Betrieb |
| Momentan | Lerntaste am Empfänger 2 Mal drücken → Signal-LED blinkt 2 Mal und erlischt | CB-2 | Taste A gedrückt halten: Klemme <AUS1> gibt DC-Strom aus, Lampe 1 EIN. Taste A loslassen: Klemme <AUS1> stoppt die Ausgabe, Lampe 1 AUS. Taste B gedrückt halten: Klemme <AUS2> gibt DC-Strom aus, Lampe 2 EIN. Taste B loslassen: Klemme <AUS2> stoppt die Ausgabe, Lampe 2 AUS. |
| Selbstsichernd | Lerntaste am Empfänger 3 Mal drücken → Signal-LED blinkt 3 Mal und erlischt | Taste A drücken: Klemme <AUS1> gibt DC-Strom aus, Lampe 1 EIN. Taste A erneut drücken: Klemme <AUS1> stoppt die Ausgabe, Lampe 1 AUS. Taste B drücken: Klemme <AUS2> gibt DC-Strom aus, Lampe 2 EIN. Taste B erneut drücken: Klemme <AUS2> stoppt die Ausgabe, Lampe 2 AUS. |
|
| Verriegelung | Lerntaste am Empfänger 4 Mal drücken → Signal-LED blinkt 4 Mal und erlischt | CB-3 | Taste A drücken: Klemme <AUS1> gibt DC-Strom aus, Lampe 1 EIN; Klemme <AUS2> stoppt die Ausgabe, Lampe 2 AUS. Taste B drücken: Klemme <AUS2> gibt DC-Strom aus, Lampe 2 EIN; Klemme <AUS1> stoppt die Ausgabe, Lampe 1 AUS. Taste C drücken: Klemmen <AUS1> und <AUS2> stoppen die Ausgabe, Lampen 1 und 2 AUS. |
| Momentan (Kanal 1) + Selbstsichernd (Kanal 2): Lerntaste am Empfänger 5 Mal drücken → Signal-LED blinkt 5 Mal und erlischt | |||
Anwendungsbereiche:
Der Funkschalter eignet sich zur drahtlosen Steuerung von Geräten an Land, zu Wasser und in der Luft: Lichter, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Schlösser, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm, Sirenen, Geschäftsschilder und weitere DC Geräte.
Hinweis: Ausführlichere Bedienungshinweise finden Sie in der beiliegenden Bedienungsanleitung.
