Lieferumfang:
1 x Empfänger: S2PDA-DC-ANT3
1 x Sender: CB-4
1 x Bedienungsanleitung
Anwendung:

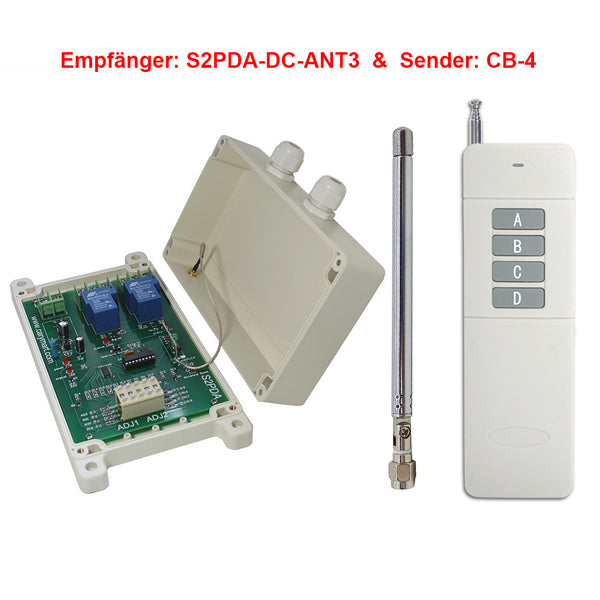

Ein Empfänger S2PDA-DC-ANT3 und der Sender CB-4 bilden ein Empfänger Sender System. Dieses System kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann AC oder DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Vertilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
Dieser Empfänger S2PDA-DC-ANT3 verfügt über eine einstellbare Zeitverzögerungsfunktion von 0 Sekunden bis 99 Stunden. Sie können das Relais beispielsweise so einstellen, dass es sich nach einer Verzögerungszeit von 10 Sekunden, 30 Minuten oder 1 Stunde automatisch abschaltet. Nach Ablauf der eingestellten Verzögerungszeit werden die an den Empfänger angeschlossenen Geräte automatisch abgeschaltet.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.

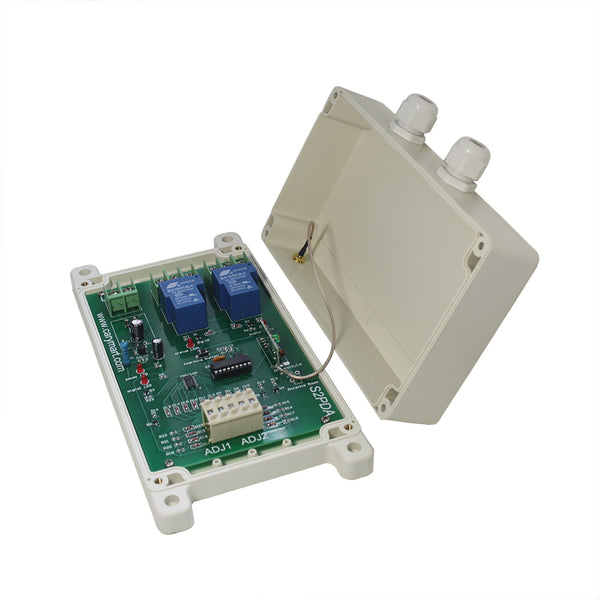

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Vier Betriebs spannungs versionen: DC 6V, 9V, 12V, 24V optional.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.
Mit einstellbare Zeitverzögerungsfunktion von 0 Sekunden bis 99 Stunden.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.

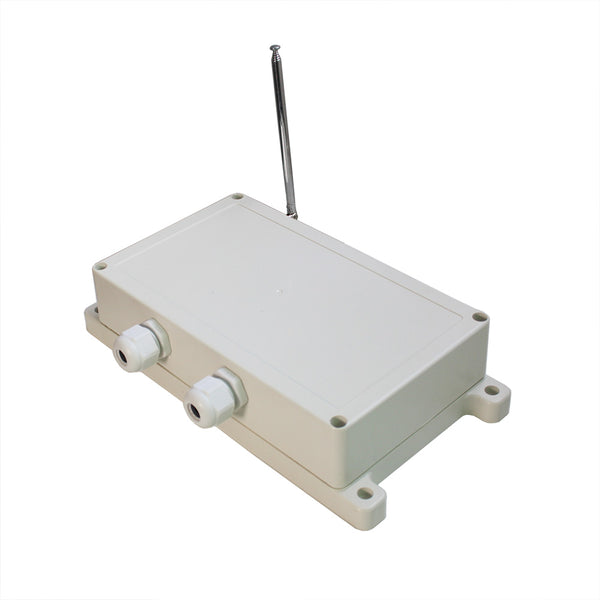

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Verwenden 8-Bit-Mikroprozessor-konzipiert und entwickelt mit geringer Leistung und Hochgeschwindigkeits-CMOS-Technik.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Empfängerparameter:
Modell: S2PDA-DC-ANT3
Betriebsspannung: DC6V (S2PDA-DC06-ANT3), DC9V±1V (S2PDA-DC09-ANT3), DC12V±1V (S2PDA-DC12-ANT3), DC24V±1V (S2PDA-DC24-ANT3), die Betriebsspannung muss angegeben werden bei der Bestellung.
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 2 CH
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Maximale Lastspannung des Relais: 240VAC oder 28VDC
Maximaler Laststrom des Relais: 30A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
Kontrolle Modi: Zeitverzögerung (Drücken -> AN, dann AUS nach der Verzögerungszeit )
Einstellbare Verzögerungszeit: 0 Sekunde~ 99 Stunden
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 170 x 109 x 18 mm
Maße des Gehäuse: 200 x 120 x 53 mm
Kompatibel mit Sendern mit Festcode.
Senderparameter:

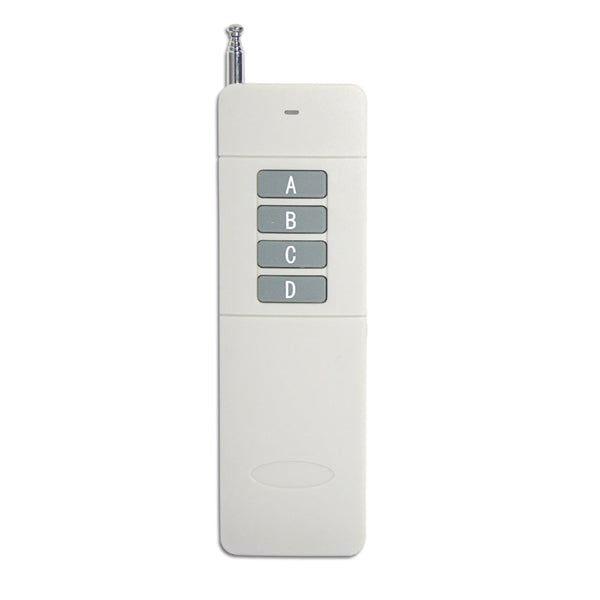

Modell: 0021026 (CB-4)
Kanal / Knopf: 4 (A, B, C, D)

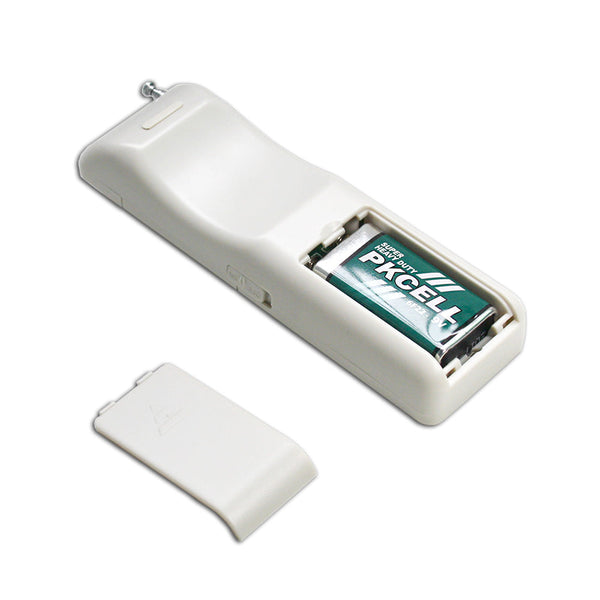

Betriebsspannung: 9V (1 x 6F22-9V Batterie, 12 Monate Laufzeit)
Betriebsstrom: 30mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262 / PT2264 / SC2262
Sendeentfernung: 1000m / 3000ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis +70 °C
Einheit Mass: 135 x 42 x 25 mm
Geeigneter Sender:
Der Empfänger kann mit verschiedener Sender zusammen arbeiten, wie CWB-4 (50M, wasserdicht), C-4 (100M), CP-4 (500M), oder CB-4 (1000M).
Arbeitsentfernung:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der Sender C-4 beispielsweise einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 50 Meter erreichen. Wenn es und der Sender CB-4 einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird es durch Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie die Antenne am Empfänger austauschen oder einen RF-Repeater verwenden.
Einstellung der Verzögerungszeit:

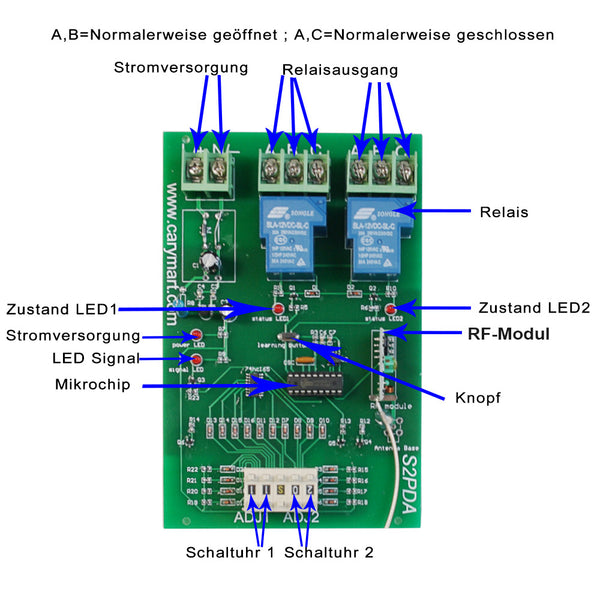

Der Empfänger verfügt über zwei Schaltuhren. Mit zwei Tasten von Schaltuhr 1 können Sie die Verzögerungszeit von Relais 1 einstellen. Mit zwei Tasten von Schaltuhr 2 können Sie die Verzögerungszeit von Relais 2 einstellen.
Drücken Sie die Tasten <+> und <-> auf der Schaltuhr, um die Verzögerungszeit von 0 Sekunden bis 99 Stunden einzustellen. H (aus dem Englischen Hour) ist die Stunde. M (aus dem Englischen Minute) ist die Minute, und S (aus dem Englischen Second) ist die Sekunde.
Zum Beispiel: Wenn Sie 10 M 03 auf der Schaltuhr einstellen, bedeutet das, dass die Zahl 03 von Schaltuhr 1 drei Minuten bedeutet, die Verzögerung von Relais 1 also drei Minuten beträgt, und die Zahl 10 von Schaltuhr 2 zehn Minuten bedeutet, die Verzögerung von Relais 2 also zehn Minuten. Die beiden Schaltuhren sind unabhängig.
Betrieb:
Drücken Sie die Taste A am Sender: Das Relais 1 im Empfänger wird aktiviert und die angeschlossene Lampe 1 wird eingeschaltet.
Nach der gewählten Verzögerungszeit wird das Relais 1 automatisch deaktiviert und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken Sie die Taste C am Sender: Schalten Sie das Relais 1 sofort aus, und Sie brauchen die Verzögerungszeit nicht abzuwarten.
Drücken Sie die Taste B am Sender: Das Relais 2 im Empfänger wird aktiviert und die angeschlossene Lampe 2 wird eingeschaltet.
Nach der gewählten Verzögerungszeit wird das Relais 2 automatisch deaktiviert und die angeschlossene Lampe 2 wird ausgeschaltet.
Drücken Sie die Taste D am Sender: Schalten Sie das Relais 2 sofort aus, und Sie brauchen die Verzögerungszeit nicht abzuwarten.
